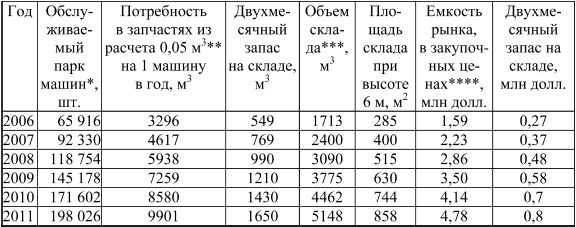

* Прирост парка ежегодно принят как прирост в 2007 г. – 26 414 шт.
** Для микролитражных автомобилей.
*** Объем склада = двухмесячный запас на складе, м3 х 2,5 (проходы между стеллажами) х 1,25 (зоны приемки, отгрузки и др.)
**** Емкость определена из расчета 24 долл. на машину в год в закупочных ценах (по статистике реальной фирмы).
Средняя стоимость запчастей на 1 м2 = 1158 долл.
Средняя стоимость 1 м3 запчастей =193 долл.
На складах имеются секции для крупных и мелких товаров. Для разных товаров нужны различные соотношения количеств мелких, средних и больших ячеек на складе, различные размеры ячеек по глубине. Фирмами, специализирующимися на изготовлении складского оборудования, разработаны типовые схемы и модели разборных стеллажей для разных товаров, поэтому дешевле в конечном итоге купить готовые разборные стеллажи с переменной высотой ячеек, чем сваривать их по собственным эскизам, а впоследствии либо много раз переделывать, либо мириться с неэкономичным размещением товаров. Для увеличения количества ячеек, улучшения метода хранения, ускорения отбора товаров специфической формы устанавливают на свободных участках стен, на колоннах и торцах стеллажей стенды со штырями. Стенды используют для размещения в подвешенном состоянии гибких товаров – шлангов, тросов, т. е. товаров, хранение которых в лежачем положении не позволяет из-за их формы экономично использовать объемы ячеек и неудобно для отбора.
Техзадание на проектирование
Требования к организации грузообработки
Целесообразно проектирование единых транспортно-складских процессов, связанных с обработкой материальных потоков при разгрузке и приемке товаров.
При определении технологических параметров склада выполняются:
– разработка требований к территории склада: основные потоки по территории, конструкция, расположение доков и рамп, их количество, подъезды к складу, внешние транспортные коммуникации;
– разработка требований к складскому оборудованию (подъемно-транспортное оборудование, средства малой механизации и т. д.);
– разработка процессов складской грузообработки;
– расчет параметров складских зон (разгрузки, приемки, хранения, комплектации, отгрузки), административно-бытовых и вспомогательных помещений;
– разработка план-схемы склада с указанием мест размещения складского оборудования, товаров, маршрутов движения подъемно-транспортного оборудования и персонала.
– выделение участков для маневрирования и парковки прибывающих автомобилей с грузами;
– оборудование разгрузочных площадок.
При проектировании технологии грузообработки выполняются:
– анализ структуры и динамики грузопотока;
– анализ динамики движения грузов с учетом прогноза изменения объема грузопотоков;
– анализ основных характеристик грузов (геометрических, физических и т. д.).
Для планирования операций и расчетов необходимы:
– исходные данные для расчетов, включая классификационные таблицы грузов, среднестатистические значения грузопотоков и средние отклонения от них;
– описание методов расчетов;
– характеристики основных складских технологических зон, в том числе общие и полезные складские площади и объемы, длины погрузочно-разгрузочного фронта, рассчитанные с использованием методов статистического моделирования;
– схемы склада с указанием размещения и характеристик основных технологических зон, складского оборудования, маршрутов движения подъемно-транспортного оборудования и персонала;
– перечень требуемого количества подъемно-транспортного оборудования и средств малой механизации, устройств для автоматизации учета и управления;
– организационная структура склада;
– оценка затрат на оснащение склада, включая стоимость складского и подъемно-транспортного оборудования.
Грузообработка обычно выполняется совместно с процессами транспортировки и складирования. Проектирование складской логистики должно учитывать следующие основные факторы [17] :
– движение (грузообработка всегда связана с движением и перемещением определенного количества грузов внутри определенной инфраструктуры или вне ее);
– время (продукция должна быть перемещена внутри производственных подразделений, складов и т. п. к определенному моменту времени, связанному с производственным расписанием, временем дистрибьюции, заказа или другим отрезком времени логистического цикла);
– количество (грузообработка всегда связана с определенными размерами отправок или партий груза. Зачастую именно грузоперерабатывающие мощности определяют рациональное количество поставляемых производителю или потребителям грузов);
– пространство (склад, транспортное средство, терминал и т. п. должны рационально использовать имеющиеся в наличии пространство и грузовместимость. Системы грузообработки позволяют осуществить наиболее эффективное использование пространства).
Эти ключевые факторы должны учитываться совместно.
Места производства погрузо-разгрузочных работ и подъездные пути к ним должны иметь ровное твердое покрытие, способное воспринимать нагрузки от грузов и подъемно-транспор-тных машин, и содержаться в исправном состоянии. Траншеи, выбоины, канавы и т. п. должны быть полностью закрыты. Канализационные и другие технические колодцы должны быть закрыты прочными крышками, вставленными в гнезда или закрепленными на шарнирах. Территории погрузочных и разгрузочных площадок должны иметь достаточное естественное и (или) искусственное освещение (не менее 10 лк), своевременно очищаться от мусора и посторонних предметов, а в зимнее время – от снега и льда (при необходимости – посыпаться песком или другими средствами, предотвращающими скольжение). В местах пересечения подъездных путей автотранспорта с канавами, траншеями, железнодорожными линиями и др. должны быть устроены прочные настилы или мостки для переездов, выдерживающие соответствующую нагрузку. Для ограничения движения автотранспорта при подаче его задним ходом на разгрузочной площадке должен быть уложен тротуар или отбойный брус. На площадке для укладки груза указываются границы штабелей, проходов и проездов между ними. Ширина проездов должна обеспечивать безопасность движения транспортных средств и подъемно-транспортных машин.
На площадках для выгрузки (погрузки) тарных, штучных грузов должны быть устроены платформы, эстакады, рампы высотой, равной высоте пола кузова транспортного средства. Рампы со стороны подъезда транспортных средств должны быть шириной не менее 1,5 м и иметь уклон не более 5°. Ширина эстакады, предназначенной для перемещения по ней транспортных средств, должна быть не менее 3 м. Вдоль передней кромки платформы следует устанавливать соответствующий по прочности и высоте охранный борт для предупреждения завала колес напольного транспорта за край платформы. Эстакады, платформы, рампы для производства погрузочно-разгрузочных работ с заездом на них автомобилей и других транспортных средств должны оборудоваться указателями допустимой грузоподъемности и колесоотбойными предохранительными устройствами, препятствующими съезду и опрокидыванию транспортных средств. Помещения для приема и хранения товаров, расположенные в подвальных и цокольных этажах, имеющие лестницы с количеством маршей более одного или высотой более 1,5 м, должны оборудоваться люками и трапами для спуска грузов непосредственно в помещение. Помещения для приема и хранения товаров, расположенные выше первого этажа и имеющие лестницы с количеством маршей более одного или высотой более 2 м, должны оборудоваться подъемниками для спуска и подъема грузов. В складах, расположенных в жилых домах, погрузка, выгрузка грузов должна производиться с торцов зданий, не имеющих окон, из подземных туннелей или со стороны магистралей при наличии специальных помещений для приема и хранения товаров.
Высота разгрузочно-погрузочных платформ для автотранспорта должна быть 1,1–1,2 м, для малотоннажных автомобилей – 0,6–0,8 м, ширина от 3 м (для малотоннажных автомобилей) до 6 м. В зависимости от климатического района расположения и величины площади склада разгрузочные платформы должны размещаться под навесом в неотапливаемых или отапливаемых помещениях. Навесы должны полностью перекрывать разгрузочную платформу, а также кузов автомобиля на 1 м. Разгрузочные платформы должны размещаться под навесами, в неотапливаемых или отапливаемых помещениях. В случаях, когда разгрузочные места в предприятиях, использующих ночной завоз товаров, предусматриваются вне основной разгрузочной платформы, допускается вместо платформы (при соответствующих обоснованиях) применять разгрузочно-погрузочные устройства. При разгрузке товаров под навесами или в неотапливаемые помещения должны предусматриваться помещения для приема товаров. Площадь помещения для приема товаров должна быть до 16 м2 в расчете на одно разгрузочное место.
Перед грузовыми лифтами должны предусматриваться погрузо-разгрузочные площадки. Ширина разгрузочных площадок должна быть не менее ширины лифтов, измеренной по внешним габаритам с учетом ограждающих конструкций. Глубину площадок следует определять без учета ширины примыкающих к ней коридоров. В шахте, машинном и блочном помещениях лифта запрещается хранить предметы, не относящиеся к его эксплуатации. Машинное и блочное помещения, помещения для размещения лебедки и блоков грузового малого лифта, а также шкафы для размещения оборудования при отсутствии машинного помещения должны быть заперты, а подходы к дверям этих помещений и шкафам – свободны. Территория предприятия должна содержаться в чистоте, проезды, проходы, разгрузочные площадки и т. п. следует постоянно очищать от мусора. На территории, прилегающей к предприятию, не допускается проведение погрузо-разгрузочных работ, складирование тары, размещение контейнеров с мусором.
Требования к зоне приемки
Зона приемки должна включать участок для поступивших грузов, участок для приемки, участок для хранения спорных партий в случае несоответствия фактически поступившего товара документам, проезды для механизмов.
В зоне приемки выполняют следующие операции:
– разгрузка транспортных средств;
– идентификация товара и маркировка для внутренних целей;
– временное размещение поступивших товаров;
– проверка товаров по количеству (пересчет товара, взвешивание и т. п.);
– проверка качества товаров;
– проверка комплектности товаров;
– сортировка товаров;
– разупаковка товаров при необходимости;
– отбор образцов или проб при необходимости;
– перекладка товаров на палеты, если товары прибыли навалом;
– наклейка этикеток со штрих-кодами на упаковки товаров, если штрих-коды используются на складе;
– приведение товара к стандарту складского хранения;
– размещение товара в карантинной зоне или зоне брака;
– размещение товара в зоне основного хранения, с запретом отгрузки;
– распечатка документов для приходования.
На определение необходимых параметров зоны приемки влияют:
– вес и объем поступающих в зону товаров за период (за час, смену, сутки);
– расположение ворот, расстояние между ними;
– способ разгрузки транспортных средств (ручной или механизированный);
– виды операций, производимых с поступающими товарами;
– наличие части зоны приемки вне помещения (на рампе, во дворе) для разгрузки и временного хранения товаров.
Требования к зоне комплектации и отгрузки
Зона комплектации и отгрузки должна включать участок для комплектации и контроля отобранных товаров, участок упаковки, формирования грузовых модулей и грузовых мест, участок ожидания погрузки, участок погрузки, проезды для механизмов.
В зоне комплектации и отгрузки выполняют следующие операции:
– контроль комплектации товаров по количеству (пересчет товара, взвешивание и т. п.);
– проверка комплектности сложных товаров;
– упаковка товаров;
– формирование грузовых модулей;
– укладка товаров на палеты, в ящики и т. п. грузовые места;
– маркировка грузовых мест;
– временное размещение партии для погрузки;
– распечатка товаросопроводительных документов;
– погрузка транспортных средств.
– На определение необходимых параметров зоны комплектации и отгрузки влияют:
– вес и объем поступающих в зону товаров за период (за час, смену, сутки);
– виды операций, производимых с отгружаемыми товарами;
– расположение ворот, расстояние между ними;
– способ погрузки транспортных средств (ручной или механизированный);
– наличие части зоны вне помещения (на рампе, во дворе) для погрузки и временного хранения товаров.
Требования к зоне хранения
Стоимость содержания запасов на складах ежегодно возрастает ввиду роста стоимости аренды, электроэнергии, отопления, страхования, рабочей силы. Поэтому желательно, чтобы размеры склада не превышали необходимых, его объем использовался оптимально, детали размещались экономично, а планировка была удобной для приема, перемещения и отгрузки.
При проектировании зоны хранения выполняют:
– моделирование структуры склада, зон и мест хранения;
– создание карты склада и размещение на ней зон склада, стеллажей, проходов с помощью графического интерфейса;
– использование информации топологического модуля в оптимизационных алгоритмах системы (размещение товара, заполнение ячеек хранения, пополнение зон отбора);
– использование информации топологического модуля для графического отображения состояния склада;
– выбор типов и моделей оборудования для хранения на основе расчетов необходимой емкости склада, количества ячеек и т. д.;
– выбор типов и моделей оборудования для перемещения грузов на основе расчетов грузооборота, маршрутов, высоты и т. д.;
– выбор типов и моделей оборудования для создания необходимых условий труда и сохранности товаров.
Планировка складских помещений зависит от ориентации склада либо на хранение, либо на распределение. Складские здания с менее интенсивным товарооборотом проектируют таким образом, чтобы максимизировать использование полезного объема склада, предназначенного для хранения товаров. Складские здания, ориентированные на распределение, должны обеспечивать максимальную пропускную способность – это количество материалов или товаров, которое проходит через складское помещение за единицу времени.
При выборе варианта планировки складских помещений приходится искать компромисс между пространством, количеством рабочей силы и степенью механизации. Большая площадь не всегда преимущество, поскольку увеличиваются расстояния, которые должны преодолевать работники при перемещении товаров. Ограничение пространства также ведет к неэффективности. Прежде чем выбрать вариант планировки склада, тщательно изучают все характеристики товара, подлежащего хранению: физические свойства, объем и регулярность перемещения, частоту отбора, скорость реализации.
Складские помещения должны обеспечивать:
– невозможность доступа посторонних лиц;
– невозможность извлечения товаров и служебной техники, хранящихся на складе, без вскрытия штатных дверей и ворот;
– поддержание соответствующего температурного режима и других условий хранения для обеспечения сохранности всех характеристик товаров и транспортных средств, кроме естественного износа.
Зона хранения занимает основную часть площади склада. К зоне хранения примыкает зона комплектации и упаковки товаров. Стеллажи и участки хранения должны располагаться с учетом поточности, максимального сокращения путей движения товаров от места их отбора до зоны комплектации, отсутствия встречных и пересекающихся потоков товаров и тары, персонала. Помещения для приема, хранения, подготовки товаров к отгрузке должны иметь между собой технологическую связь.
Выбор варианта планировки осложняется тем, что все учитываемые факторы взаимосвязаны. Некоторые факторы, учитываемые при разработке планировки, перечислены ниже [18] .
Постоянное или переменное место размещения товара? Должно ли у каждого наименования товара быть свое постоянное место хранения? Как расположить запас сезонного товара, чтобы он занимал минимальное пространство? Вариант использования пространства должен предусматривать свободное место, предназначенное для пополнения запаса и выдачи товара. Этот вариант требует совершенной информационной системы, так как следует точно знать размещение каждого товара.
Горизонтальное или вертикальное размещение? Выбор этажности склада осуществляют, исходя из затрат на строительство, которые уменьшаются в кубической зависимости от высоты здания, и затрат на складское оборудование, которые увеличиваются с высотой склада.
Чему отдать предпочтение – комплектации заказа или пополнению запасов ? Должны ли рабочие, которые комплектуют заказы, и рабочие, которые пополняют запасы, работать одновременно? Должны ли они использовать одни и те же проходы? Какой объем пространства необходим активным запасам, т. е. запасам, из которых комплектовщик заказов непрерывно отбирает товары для выполнения заказов? Какой объем пространства следует оставить для резервных запасов, т. е. тех, которые ожидают перевода в область активного хранения? Если предоставить слишком большой объем пространства активным запасам, то необходимы большие бункеры для хранения и время перехода комплектовщика заказов от бункера к бункеру возрастет. Если бункеры небольшие, то активные запасы должны будут чаще пополняться из резервных запасов.
Две погрузочных платформы или одна? Удобный склад имеет приемочную разгрузочную платформу на одном конце и отгрузочную платформу – на другом, а между ними перемещаются товары. В альтернативном варианте используют одну платформу, на которой утром разгружают товары, а после обеда с нее отгружают товары. Это уменьшает площадь, выделяемую для погрузочных работ, но требует, чтобы перевозчики увозили и привозили товары в согласованное время.
Пространство для проходов или пространство для стеллажей? С увеличением пространства для проходов снижается вместимость склада. Более широкие проходы облегчают действия механизированного оборудования, но они увеличивают необходимую общую площадь склада и протяженность маршрутов комплектовщиков. Типичный комплектовщик заказов 60 % своего времени на складе тратит на перемещение из одного места в другое.
