Для улавливания искр перед выходом газов в дымовую трубу перед вьюшкой или задвижкой устраивают специальную стенку со скосом. В результате получается зуб, в котором собирается спадающая со стенок трубы сажа. Если вьюшка находится впереди, перед ней ставят плотно закрывающуюся дверку. Печь можно закрывать только одной задвижкой или только одной вьюшкой, но лучше всего одновременно задвижкой и вьюшкой или двумя задвижками, выше которых начинается труба. Задвижку рекомендуется ставить выше вьюшки на три-пять рядов кладки. Вьюшечная дверка является хорошей вытяжкой или вентиляцией.
При кладке самой ответственной части печи - варочной камеры (горнило, или топливник) используют самый отборный кирпич. Стенки варочной камеры выкладывают различной толщины. Обычно толщина стенок считается нормальной в три четверти кирпича (кирпич плашмя и на ребро), но лучше в один кирпич. Переднюю стенку выполняют в полкирпича. Свод камеры устраивают с уклоном от задней стенки к устью. При кладке перекрыши печи над камерой верхняя плоскость печи должна быть ровной. По своду выполняют выравнивающую песчаную засыпку. Некоторые печники засыпку заменяют глиняным раствором с мелко наколотым кирпичным щебнем.
Укладывать кирпич пода на глиняном растворе нельзя. От нагревания он обжигается, сильно схватывается с кирпичом стенок камеры и при ремонте пода разобрать последний очень тяжело.
Щели между кирпичами пода засыпают мелким песком или золой.
Под в нижней части камеры выкладывают из самого ровного и гладкого кирпича и настилают как можно ровнее, насухо, без использования с последующей зачисткой кирпича.
Своды варочной камеры делают крутыми и пологими. При нагрузке на перекрышу печи пологие своды могут раздвигаться и разрушать стенки печи. Для предотвращения этого их стягивают толстой проволокой, полосовой, угловой или тавровой сталью с применением шайб и гаек.
Под настилку пода вначале делают засыпку, которой заполняют колодец под подом. Засыпка - это масса материала, накапливающая в себе тепло и равномерно нагревающаяся во всей своей массе под подом. Для засыпки используют крупнозернистый песок, смешанный с битым стеклом (листовым, бутылочным и т. п.), гравием или щебнем толщиной 150–180 мм. Мелкий гравий или щебень перемешивают с песком, а сверху насыпают слой из крупнозернистого песка толщиной 20–30 мм, который разравнивают перед укладкой или настилкой пода.
Под настилают с небольшим подъемом (на 30–50 мм) по отношению к уровню шестка для лучшего поступления воздуха к задней части камеры. Подъем ведут постепенно, и насыпанный песок разравнивают с уклоном. Уложенную засыпку уплотняют. Под устраивают двумя способами: выложив предварительно один ряд кладки стенок выше уровня пода или полностью выложив варочную камеру.
Свод любой формы следует выкладывать одновременно с обеих сторон, ряд за рядом с постепенным переходом к середине до тех пор, пока остается промежуток меньше, чем в четверть кирпича, в который с усилием закладывают замковый кирпич, обмазанный с трех сторон глиняным раствором. Этот кирпич должен прижимать все ранее уложенные кирпичи друг к другу. Поэтому иногда его забивают поленом или киянкой (деревянным молотком). Пяты или площадки в стенах, на которые опирается свод, вытесывают из хорошего кирпича с нужным уклоном. Такой кирпич предварительно проверяют шаблоном.
Для выкладывания свода с нечетным количеством кирпичей, последний из которых будет замковым, свод следует рассчитать, то есть вычертить на бумаге в натуральную величину. Для зачистки насыпают на под мелкий песок и ровным кирпичом тщательно шлифуют под.
Боковые стенки над сводом до перекрыш образуют как бы стенки коробки, которые заполняют песком, а сверху настилают перекрышу из кирпича в один ряд. Иногда все это полностью выполняют из кирпича. Одновременно такие толстые стенки печи мало передают тепло. Лучше в этих местах с одной или обеих сторон делать печурки, т. е. углубления. Количество их зависит от длины камеры и может быть от трех до четырех. Они хорошо передают тепло в помещение и являются удобными для сушки мелких предметов и различных продуктов. Печурки следует располагать так, чтобы они перекрывались сверху не одним, а двумя-тремя рядами кладки. Рекомендуемая ширина печурок 150–200 мм, высота - 210 мм (два-три ряда кладки), перегородки между ними выполняют наполовину из кирпича. Это позволяет перекрыть печурки сверху целым кирпичом.
Самоварники, или душники, выполняют квадратными или круглыми. Иногда в них вставляют дверки. Простые душники закрывают коробочками из кровельной стали. Деревянные чурки для закрывания использовать нежелательно, так как они могут загореться. Форма коробочки зависит от формы отверстия. Лучше всего вставлять в душники рамки из кровельной стали квадратной или круглой формы. Для душника следует обязательно устраивать отдельный канал, закрываемый маленькой задвижкой. Задвижка позволяет сохранить тепло в печи и в помещении. Когда канал самоварника выводят между вьюшкой и задвижкой, то при постановке самовара достаточно открыть только задвижку (если она выше вьюшки).

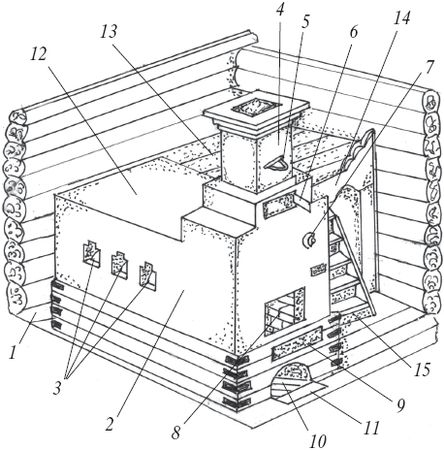

Рис. 5. Общий вид печи: 1 - запечек, 2 - зеркало, 3 - печурки, 4 - труба, 5 - задвижка, 6 - полудверка, 7 - душник, 8 - окно шестка, 9 - подшесток, 10 - подпечек, 11 - лист притопочный, 12 - перекрыша, 13 - настил, 14 - голбец, 15 - лесенка.
Перекрышу печи над варочной камерой рекомендуется стягивать угловой сталью.
Стяжки ставят несколькими способами. В одном случае концы ее доходят до середины толщины перетрубья и проволочными мочками закрепляют в кладке. В другом случае концы стяжки выводят на лицевую поверхность печи на 20–30 мм, сверлят в них отверстия, в которые вставляют стальной пруток и закрепляют гайками. Пруток можно поставить так, чтобы он соприкасался с кирпичной кладкой или отступал от нее.
Наружная отделка
Наружная отделка печей играет важную роль в санитарном отношении. Лучшей отделкой считается облицовка изразцами и кладка печей в металлических футлярах. Кроме того, печь можно штукатурить и притирать. На отделываемые поверхности наружных стен очень тщательно выкладывают швы, расшивают, придавая им ту или иную форму.
Облицовывать печи различными плитками на всевозможных растворах не следует, так как при нагревании такая облицовка быстро отваливается.
При отделке притиранием тщательно заполняют швы раствором. Поверхность печи смачивают водой и притирают обычным красным кирпичом до тех пор, пока она не станет ровной и гладкой. При притирании часть кирпича растирается, смешивается с глиняным раствором, окрашивает его в красный цвет и втирается в мельчайшие отверстия и раковины кирпича. После такой обработки печь становится более гладкой, так как на ее поверхности образуется тонкий слой раствора. Высыхая, печь приобретает желтовато-красный оттенок. При необходимости печь окрашивают в белый цвет.
Отделка печей оштукатуриванием - один из самых распространенных способов. При правильно приготовленном растворе такая отделка служит длительное время. Лицевые поверхности печей оштукатуривают после полного высыхания кладки.
Поверхности печи тщательно очищают от пыли и глины, расчищают швы кладки, удалив глину на глубину 5–10 мм, чтобы в последующем в швах лучше заклинился раствор.
Печь протапливают для того, чтобы в печной кладке произошли максимальные изменения из-за усыхания глиняного раствора, и по горячим поверхностям оштукатуривают, предварительно смочив водой.
Чтобы лучше удержать раствор на стенках печи в процессе кладки, рекомендуется в швы закладывать проволоку так, чтобы она находилась примерно в середине кладки, а концы выходили на лицевую сторону на 50–100 мм. Лучше всего их выпускать в виде двух концов (вилки). По стенке выполняют проволочное плетение и закрепляют выпущенными концами.
Рекомендуемая толщина слоя штукатурки - 10 мм, иногда ее доводят до 15–20 мм, но это хуже.
Горячую печь смачивают водой и наносят сметанообразный раствор слоем 5 - б мм, а на него более густой слой такой же толщины, выравнивают и затирают. Если в процессе высыхания штукатурка покроется трещинами, то их разрезают, смачивают водой, заполняют раствором и затирают.
Для оштукатуривания печей обычно применяют глиняные или известково-глиняные растворы, но они не всегда обеспечивают должного качества штукатурки. Лучше использовать более прочные, армированные мелким асбестом сорта.
Материалы отмеривают объемными частями. Предварительно их просеивают через частое сито и хорошо перемешивают между собой до получения однородного состава. Рекомендуются следующие растворы:
- 1 часть глины, 1 часть известкового теста, 2 части песка, 0,1 асбеста (мелкий № 6–7);
- 1 часть глины, 2 части песка, 1 часть цемента, 0,1 части асбеста;
- 1 часть гипса, 2 части известкового теста, 1 часть песка, 0,2 части асбеста.
Для приготовления раствора просеивают все материалы через частое сито с отверстиями не реже 3x3 мм. Затем приготавливают сухую смесь в зависимости от состава раствора, и все тщательно перемешивают.
Готовят густое глиняное или известковое молоко, хорошо его перемешивают с сухой смесью и получают раствор. Раствор должен быть густой. По мере необходимости в него добавляют воду. Для обрызга, то есть первого слоя, раствор должен иметь консистенцию густой сметаны. При использовании раствора с цементом приготовленную порцию следует использовать в течение часа. Растворы с гипсом готовят небольшими порциями так, чтобы их можно было употребить в дело за 4–5 минут с момента приготовления. От долгого перемешивания раствор перестает схватываться, прочность его снижается. Такие растворы лучше не применять.
Асбест, используемый для приготовления раствора, должен быть мелким для того, чтобы придать раствору повышенную прочность и армировать его. Вместо асбеста можно добавлять мелко рубленную шерсть, шлаковую или стеклянную мелко рубленную вату. Поверхность штукатурки с такими наполнителями может быть не очень чистой и ее лучше всего накрыть тонким слоем (2–3 см) раствора без волокнистых добавок.
На высохшей штукатурке могут появиться трещины. Их разрезают острым инструментом, хорошо смачивают водой, заполняют (замазывают) раствором и затирают.
Только после исправления трещин приступают к окрашиванию.
Окрашивание
Печи окрашивают только водными составами: известковыми или меловыми. Масляные краски использовать не рекомендуется. От нагревания олифа разлагается, пригорает, выделяя неприятный запах.
Известковый состав готовят из извести-кипелки или известкового теста. Известь-кипелку предварительно гасят в тесто. Для приготовления 10 л раствора требуется 3 кг известкового теста, 3 кг или 1,5 кг извести-кипелки, 100 г поваренной соли или 200 г алюминиево-калиевых квасцов. Чтобы приглушить желтизну, известь подсинивают небольшим количеством синьки (ультрамарина) . Известковое тесто разводят в 5 - б л воды, или гасят известь-кипелку. В 0,5 л воды растворяют поваренную соль или квасцы, вливают в известковое тесто и все перемешивают. Добавляют воду до нужного объема с учетом густоты состава, а после этого берут примерно чайную ложку синьки, разводят в половине стакана воды, вливают в известь, все тщательно перемешивают и процеживают через частое сито. Приготовленным составом окрашивают печь.
Меловой состав готовят из мела, воды и столярного клея с подсиниванием. Столярный клей от высокой температуры может разрушаться. Поэтому мел, просеянный через частое сито, можно затворять на снятом молоке. Подсинивают состав по потребности (по цвету).
При подсинивании известкового или мелового состава лучше вначале влить немного синьки, состав перемешать, намазать пальцем на кусок стекла или жести и подсушить на огне. Если состав мало подсинен, добавляют синьку, много - известь или мел.
Чтобы штукатурка не тушевалась, вначале под кистью наносят состав, торцующими ударами (кистью). После его подсыхания печь окрашивают как обычно.
Труба
Высота дымовой трубы должна быть не менее 5–6 м, считая от уровня зольниковой камеры или пода русской печи. Толщину кладки стенок трубы следует выполнять в полкирпича. Более тонкие стенки трубы быстро нагреваются и быстро остывают, что приводит к образованию конденсата. Такие трубы необходимо утеплять. Различные трещины в трубе и печи, сквозь которые проникает холодный воздух, также способствуют охлаждению газов и образованию конденсата. Когда сечение канала трубы (дымохода) выше требуемого для данной печи, то дымовые газы поднимаются по ней очень медленно и холодный наружный воздух охлаждает их в трубе. Большое влияние на силу тяги, то есть на выход дымовых газов, оказывает гладкость стенок дымоходов. Чем они глаже, тем сильнее тяга. Все шероховатости в трубе способствуют снижению тяги и задерживают на себе сажу.
При недостаточной подаче кислорода в печь топливо сгорает не полностью, дрова тлеют или горят темно-красным пламенем, а из трубы идет черный дым, который уносит с собой несгоревшие мельчайшие частицы топлива. В этом случае на стенках каналов печи и в трубе эти частицы оседают и быстро засоряют их.
Следует обратить самое серьезное внимание на утепление чердачного пространства и находящихся там труб, закрыв все отверстия. Сквозные ветры быстро все остужают и повышают конденсацию.
Насадные трубы служат продолжением печи, и кладут их на ее перекрыше. Трубы лучше всего ставить не прямо на печную кладку, а на железобетонную плиту, хорошо армированную, толщиной не менее 50 мм, чтобы обеспечить трубе более устойчивую опору. Плита позволяет поочередно разбирать стенки печи, не нарушая трубы.
Коренные трубы представляют собой отдельный стояк на обособленном, прочном фундаменте. Располагают их как можно ближе к подключаемым печам. Эти трубы применяют тогда, когда невозможно устроить стенные дымоходы или насадные трубы (например, в деревянных зданиях). Для отопительных печей толщина стенок коренной трубы считается нормальной в полкирпича. Если такая труба предназначена для печей непрерывного и продолжительного горения (например, кухонных очагов), то стенки выполняют толщиной в один кирпич. К вентиляционному каналу проводить дымоходы категорически запрещается.
Стенные дымоходы устраивают только в капитальных внутренних стенах во время их кладки. В наружных стенах их устраивают только в исключительных случаях. Такие дымоходы быстро остывают, и поэтому в местах их нахождения следует утолщать стены с помощью устройства пилястры. Так как охлаждение приводит к большой конденсации паров и ухудшению тяги, расстояние от дымоходов до наружной поверхности стен должно быть два с половиной кирпича при толщине стен в три кирпича, два кирпича - при толщине стен в два с половиной кирпича и полтора кирпича - при толщине стен в два кирпича. Не следует располагать дымоходы в местах пересечения стен или в углах. Когда стены выполняют из силикатного кирпича, шлакобетона, сырцового кирпича, самана или естественного камня, дымоходы следует выкладывать из обыкновенного красного кирпича, толщиной не менее в полкирпича. Перегородки между дымоходами выполняют такой же толщины.
Диаметр внутренних каналов труб из любого материала должен быть не менее 200 кв. см. Кирпичная труба должна иметь сечение в полкирпича. Каналы труб меньшего сечения быстро зарастают сажей и начинают дымить.
Каналы кирпичных дымовых труб устраивают строго вертикальными. Стенки их должны быть очень гладкими. Иногда каналы смещают в сторону, то есть делают наклонный участок ("увод"), под углом не менее 60° к горизонту. Внизу канала обязательно устраивают мешок для сбора сажи, над ним - чистку, а выше - место для подключения печной трубы. Стенки канала должны быть ровными и гладкими (а не уступами).
Стенные дымоходы также должны быть ровными, гладкими и строго вертикальными. Лучше всего их выполнять с помощью передвижного шаблона, или "буйка" - квадратного или прямоугольного ящика длиной от 50 до 70 см. Буек устанавливают в нужном месте стены строго вертикально, укрепляют и выполняют кирпичную кладку вокруг него. В результате раствор из швов не выдавливается, а находится в одной плоскости с кладкой. По мере необходимости буек поднимают на несколько рядов и продолжают кладку. При перестановке буйка в канал его опускают не менее чем на один ряд кладки, после чего опять вертикально устанавливают. Буек сильно прихватывается раствором, с трудом вынимается, иногда расстраивает кладку. Чтобы он легче вынимался, по его сторонам укладывают тонкий и прочный картон. В этом случае вначале вынимают буек, а затем картон. С помощью буйка можно класть и трубы. Предварительно буек и картон закрепляют.
Трубы можно выкладывать на разных растворах: глиняных, известковых, известково-цементных (сложных) или цементных. Толщина швов - до 10 мм. Если на чердаке трубы выкладывают на глиняном растворе, то выше крыши их следует устраивать на более прочном, лучше сложном или цементном, чтобы они не разрушались от атмосферных осадков (а это может привести к пожару) и не требовали систематического ремонта. Швы кладки независимо от применяемого раствора полностью заполняют.
Для противопожарной безопасности трубы оштукатуривают или облицовывают. Это дополнительно утепляет их и до минимума сводит образование конденсата.
Вместо кирпичных применяют асбестоцементные, керамические и стальные трубы. Они прочны, легки и не имеют швов. Гладкие внутренние стенки труб улучшают тягу. Устанавливают их на кирпичной кладке или железобетонной (хуже бетонной) плите, в которой устраивают специальную выемку, или муфту. Такие трубы требуют утепления.
Площадь отверстия таких труб должна соответствовать площади кирпичных труб.
Плита может быть цельной или сборной, состоящей из двух половинок. Цельная плита лучше удерживает трубу.
Форма плиты зависит от формы кирпичной трубы и может быть квадратной или прямоугольной. По краям плиты устраивают борта нужной высоты для образования распушки. Пространство между бортами и трубой заполняют кирпичной кладкой, шлаком, глиняным или цементным раствором, шлакобетоном, песком, землей и другими несгораемыми материалами. Установленную трубу прочно закрепляют на чердаке.
Выдру для такой трубы выполняют квадратной или круглой формы, монолитной или сборной, из двух половинок, которые прочно скрепляют после установки на трубе и хорошо промазывают швы цементным раствором. Под выдрой также устраивают слезник.
Чтобы выдра прочнее держалась на трубе и не опускалась вниз, под ней ставят цементную муфту или намазывают цементный раствор толстым слоем только под выдрой. Желательно трубу в этом месте под штукатурку слегка насечь или сделать рашпилем двух-, трехмиллиметровые запилы. Так же рекомендуется подготовить место и под монолитную выдру. Верх выдры делают с наклоном, а шов между ней и трубой промазывают цементным раствором. На верх трубы лучше всего надеть колпак. Трубы эти имеют тонкие стенки, поэтому их утепляют.
