Провода
Наибольшей популярностью пользуются провода марок ПБПП и ПБППг. Произносить такие аббревиатуры довольно сложно, поэтому частенько вместо них используются чуть более благозвучные ПУНП и ПУГНП соответственно.
ПБПП (ПУНП) относится к установочным, или монтажным. Провод плоский, с медными однопроволочными жилами, покрытыми изоляцией из ПВХ; внешняя оболочка также из ПВХ. Количество жил – 2 или 3, сечение – от 1,5 до 6 мм. Применяется при прокладке стационарных осветительных систем, а также для монтажа розеток, хотя предпочтительнее использовать его именно для освещения. Номинальное напряжение – до 250 В, частота – 50 Гц. Температурные рамки эксплуатации – от –15 до +50 °C. Радиус изгиба – не менее 10 диаметров.
ПБППг (ПУГНП) отличается от ПУНП жилами – они многопроволочные. Именно поэтому к названию провода добавляется "г" – гибкий. Все характеристики идентичны характеристикам ПУНП, за исключением минимального радиуса изгиба – он меньше и равен 6 диаметрам. Именно гибкость ПУГНП позволяет прокладывать его в местах, где проводка делает множество изгибов, или для присоединения к сети бытовых приборов. Провода этих марок продаются в бухтах по 100 и 200 м. Цвет, как правило, белый, реже встречается черный.
Провод АПУНП в целом имеет такие же характеристики, что и ПУНП. Отличается он только материалом жилы (она алюминиевая) и, следовательно, не может быть многопроволочным, а значит, и гибким.
В целом провода марок ПУНП, ПУГНП и АПУНП прекрасно зарекомендовали себя именно как бытовые провода. В половине случаев мастеру приходится иметь дело именно с ними. Однако следует помнить, что эти марки проводов узкоспециализированные, поэтому не стоит применять их вместо силовых кабелей (таких как NYM или ВВГ).
Своей популярностью провода ПУНП и ПУГНП обязаны прежде всего сравнительно невысокой стоимости. Надо сказать, что в последнее время было замечено несоответствие между заявленным и фактическим сечением жил провода. После проверки нередко выясняется, что провод, имеющий, если верить маркировке, площадь сечения жилы 1,5 мм (например, ПУГНП 3 × 1,5), на самом деле едва дотягивает до 1 мм – то есть фактическое сечение жилы на треть меньше. То же самое относится и к изоляции. Чем это чревато – очевидно. Поэтому при покупке проводов необходимо измерять сечение жил и толщину изоляции.
ППВ – медный провод с изоляцией из ПВХ. Провод плоский с разделительными перемычками. Жила однопроволочная, сечением 0,75–6 мм. Количество жил – 2 или 3. Применяется при монтаже осветительных стационарных систем и прокладке силовых линий. Номинальное напряжение – до 450 В, частота – до 400 Гц. Провод устойчив к механическим повреждениям, вибрации, а также к воздействию агрессивных химических веществ, негорюч, имеет широкий температурный диапазон эксплуатации – от –50 до +70 °C. Влагостойкость – 100 % при температуре 35 °C. Радиус изгиба при прокладке составляет не менее 10 диаметров сечения провода.
АППВ имеет те же самые характеристики, что и ППВ, за исключением материала жилы – она алюминиевая.
АПВ – алюминиевый одножильный провод с изоляцией из ПВХ. Провод круглый, сечение однопроволочной жилы – от 2,5 до 16 мм, многопроволочной – от 25 до 95 мм. Провод применяется практически во всех видах монтажа стационарных осветительных и силовых систем. Прокладывается в пустотах, трубах, стальных и пластиковых лотках. Широко используется при монтаже распределительных щитов. Устойчив к механическим повреждениям и вибрации, воздействию химических веществ; температурный режим эксплуатации – от –50 до +70 °C. Влагостойкость – 100 % при температуре 35 °C. Радиус изгиба – не менее 10 диаметров.
ПВ-1. Характеристики ПВ-1 во всем совпадают с характеристиками АПВ, кроме материала жилы, – она медная. Минимальная толщина жилы – 0,75 мм. Кроме того, жила становится многопроволочной не с 25, а с 16 мм. Более гибок, чем АПВ.
ПВ-3. Характеристики провода ПВ-3 совпадают со свойствами АПВ и ПВ-1. Область применения – монтаж участков осветительных и силовых цепей, где необходим частый изгиб проводов: в распределительных щитах, при установке большого количества электроустройств. Применяется также для прокладки электроцепей в автомобилях. Радиус изгиба – не менее 6 диаметров провода.
ПВС. Медный многожильный провод с изоляцией и оболочкой из ПВХ. Оболочка проникает в пространство между жилами, придавая проводу круглую форму и плотность. Жилы многопроволочные, их количество колеблется от 2 до 5, сечение – от 0,75 до 16 мм). Номинальное напряжение – до 380 В, частота – 50 Гц. Изоляция жил имеет цветовую маркировку, оболочка белая. Провод используется для присоединения различных электроустройств, начиная с бытовой техники и заканчивая садовым инвентарем. Благодаря гибкости и легкости применяется также для проведения освещения и монтажа розеток. ПВС является бытовым проводом, используемым для изготовления удлинителей, шнуров для любого вида техники и ремонта электросетей. Он негорюч (при одиночной прокладке не распространяет горение), термостоек в широком диапазоне температур (от –25 до +40 °C), а вариант ПВС У – от –40 до +40 °C. Благодаря своей конструкции устойчив к изгибу и механическому износу. ПВС может выдержать не менее 3000 перегибов.
ШВВП. Медный или медно-луженый плоский провод. Изоляция жил и оболочка из ПВХ. Жила многопроволочная, повышенной гибкости. Количество жил – 2 или 3, сечение – от 0,5 до 0,75 мм. Напряжение – до 380 В, частота – 50 Гц. Используется как шнур для присоединения осветительных приборов и бытовой техники невысокой мощности, например паяльников, миксеров, кофемолок и радиоэлектронных приборов.
Сопутствующие изделия
Для электромонтажных работ с кабелем необходимы специальные комплектующие, с помощью которых он подключается к электрическим приборам и источникам энергии, монтируется к перегородкам и соединяется на стыках. Кабель можно крепить к перекрытиям без защитных труб и коробов, монтируя его с помощью специального крепежа. Наиболее распространенным видом такого крепежа в бытовых условиях являются электроустановочные скобы, предназначенные для крепления проводов и кабелей небольшого сечения.
Электроустановочная скоба – это пластиковая скоба, размер которой подбирается в зависимости от сечения кабеля. Идет в комплекте с металлическим гвоздем или шурупом. Она прекрасно подходит для крепления кабеля на перегородках из дерева, мягкого кирпича, штукатурки или пластика. Кроме того, электроустановочные скобы бывают металлическими. Ими крепят кабели на любые перекрытия с помощью дюбель-гвоздей, плотницких гвоздей или шурупов.
Самоклеящиеся площадки – очень интересный вид крепежа. Применяется в тех случаях, когда кабель необходимо провести по декоративной поверхности (например, по мебели). Слой защитной бумаги с подошвы площадки снимается, и площадка клеится на поверхность (которая должна быть гладкой, обезжиренной и очищенной от пыли). Кабель прикрепляется к площадке с помощью хомута или специального зажима. Провода можно крепить также с помощью пластиковой стяжки, просто вбив или вкрутив в стену гвоздь или шуруп и зацепив за него хомут. Такой способ крепления делается на скорую руку, когда необходимо временно зафиксировать кабель.
Если под рукой нет специального крепежа, то можно изготовить его самостоятельно, нарезав полосок из жести, например от консервной банки, и закрепляя их как обычную металлическую скобу. Никогда не прибивайте провода гвоздями и не прикручивайте шурупами. Любое нарушение внешней оболочки и изоляции может привести к повреждению провода со всеми вытекающими отсюда последствиями.
Кабельные наконечники. Чтобы быстро и надежно присоединить кабель к источнику питания или прибору, используются кабельные наконечники. Они применяются в основном для силовых кабелей среднего и большого сечения, хотя в радиоаппаратуре устанавливаются и на провода малого сечения. Наконечники бывают медными, алюминиевыми или медно-лужеными. Они отличаются друг от друга размерами и формой контакта. Используя кабельные наконечники, можно значительно упростить и ускорить процедуру присоединения кабеля к аппаратуре и повысить надежность контакта. Наконечники опрессовываются с помощью специальных клещей. Материал наконечника должен совпадать с материалом ТПЖ проводника.
Соединение проводников
Места соединения проводов – зона особой опасности. Как правило, 90 % всех неполадок и аварий возникает именно в контактах и кабельных скрутках. Способов соединения проводников существует множество.
Ручная скрутка – самый распространенный и простой из них. ТПЖ скручивается, место скрутки обматывается изоляционной лентой (рис. 4.5).

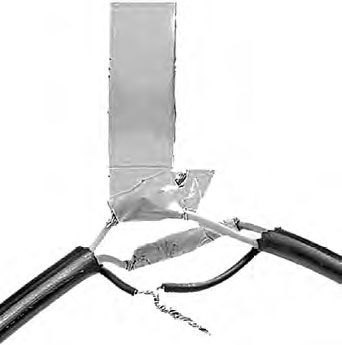

Рис. 4.5. Простейшая ручная скрутка ТПЖ
Кабельные сжимы – эти приспособления помогают соединять жилы проводов, не разрезая ТПЖ. Сжим состоит из плашки с винтами и карболитовой коробки. Используется для ответвления проводов от основной (магистральной) линии.
Клеммная колодка – очень удобный вариант соединения проводов, особенно когда их много. Состоит из пластикового корпуса с находящимися внутри медными винтовыми контактами. Колодка может состоять из 12 или больше пар соединения. Если нужно меньшее количество, лишние просто отрезаются ножом.
Скрутка (колпачок) – простейший способ соединения ТПЖ небольшого сечения. Применяется, когда необходимо соединить вместе несколько концов провода. Оголенные жилы скручиваются вместе, колпачок скрутки навинчивается на них.
Клеммники (нулевые шины) применяются в распределительных шкафах. Они представляют собой медную планку, которая крепится на специальных диэлектрических зажимах и имеет несколько отверстий для подсоединения проводов с помощью винтовых зажимов. Такой способ соединения используется, когда необходимо соединить несколько проводников в одно целое, например при подсоединении подходящих проводов заземления к общему.
Винтовые зажимы представляют собой контакты, провод в которых крепится с помощью винтов. Сам зажим монтируется на подстилающей поверхности также с помощью винтов.
Пайка. Соединение проводов с помощью паяльника и специальных припоев постепенно отходит в прошлое. На замену этому трудоемкому процессу пришли новые виды соединений, рассмотренные выше. Однако иногда приходится соединять провода и так.
Термоусадочная трубка (ТУТ) – отличная альтернатива классической изоленте. Более того, она обладает качествами, которые изоленте недоступны. По внешнему виду напоминает кембрик. При необходимости изолировать открытые участки кабеля, повысить его механические и изоляционные свойства трубка нарезается кусками, которые надеваются сверху оболочки или изоляции. Затем ТУТ просто нагревается (паяльной лампой, феном, обычной зажигалкой и т. п.). Трубка уменьшается в размерах, плотно обхватывая кабель и надежно изолируя его.
Электромонтажные коробки
Различных видов коробок много: распределительные, протяжные, установочные и т. д. Распределительные и прочие коробки выполняют функции развязок и перекрестков. Чтобы электричество заглянуло в каждый уголок дома, необходимо разводить провода, соединяя их друг с другом. Места этих соединений и находятся в коробках, которые защищают узловые точки электросети. Однако это не единственное их предназначение. Обозначить соединения кабелей для легкого доступа к ним, ремонта и подсоединения новых проводов или заглушки старых – для всего этого также нужны коробки. Ассортимент электромонтажных коробок очень велик, более 3000 видов; домашние мастера из всего этого разнообразия чаще всего используют распределительные и установочные.
Распределительные коробки. Их еще называют распаечными. Служат для расключения проводов внутри помещений. Что это означает? К примеру, когда основной силовой кабель входит в комнату, от него необходимо запитать несколько электрических точек – розеток. Жилы основного кабеля оголяются, и к нему с помощью скруток или специальных клемм подсоединяются провода, ведущие к точкам. Место, где происходит это разветвление, заключается в коробку, которая крепится на стене или монтируется в нее. Эта коробка и называется распределительной. Изготовляют ее из полипропилена, не распространяющего горение, или из металла. Различают коробки для скрытой и для открытой установки. Первые заделывают в стену, оставляя видимой лишь крышку, вторые крепятся днищем прямо на подстилающую поверхность.
Определиться в выборе распределительной коробки очень просто. Если проводка скрытая, то и коробка будет погружена в стену, а когда используется открытая проводка, то и коробка будет соответствующей. При выборе размера коробки нужно учитывать количество входящих и выходящих кабелей. Входные отверстия часто закрыты пластиковыми мембранами, которые выламываются при монтаже кабеля. Для защиты соединений от влаги эти отверстия комплектуются специальными резиновыми сальниками. Открытые коробки имеют входы, соответствующие размерам гофры или труб ПВХ, что позволяет собирать любые электрические системы.
Распределительные коробки различаются по степени защищенности от влаги и пыли. Информацию о степени защиты можно увидеть на самой коробке или в инструкции.
Установочные коробки, или подрозетники. Служат для монтажа электрических розеток и выключателей самых разнообразных моделей, начиная от силовых и заканчивая проходными. Подрозетники изготавливаются из термоустойчивого полипропилена. Размеры установочных коробок совпадают с колодками розеток и выключателей. Меняется лишь высота изделия, а диаметр имеет постоянные размеры – 68–70 мм. По способу установки разделяются на подрозетники для полых (например, гипсокартонных) перегородок и для капитальных стен.
Заземление и зануление
Сегодня заземление – больная тема. Так происходит потому, что большинство жилых домов было построено в те времена, когда заземление не считалось обязательным. С той поры прошло много лет, и теперь выясняется, что оно просто жизненно необходимо.
Поскольку речь идет о безопасности человека и его жизни, необходимо подробнее рассказать об этом явлении. Оно бывает двух видов: собственно заземление и зануление.
Заземление – это соединение всех токопроводящих частей электрической сети с землей. Весь комплекс мер по монтажу заземления делается с одной целью: отвести ток, возникший в ненужном месте, туда, где он никому не повредит. Это своего рода клапан сброса напряжения. Приведем пример. Любая современная стиральная машина имеет заземление. Это значит, что проводник заземления соединен со всеми частями прибора, которые не должны быть под напряжением: корпусом и деталями внутреннего крепления двигателя, барабана и т. д. Если стиральная машина подключена к сети, в которой нет провода заземления, то при любом повреждении питания на этих частях появится напряжение. Нетрудно себе представить, что произойдет, когда человек прикоснется к такой машине: удар током.
Если заземление есть, то напряжение уйдет с корпуса по защитному проводнику и мгновенно сработает устройство защитного отключения (УЗО), реагирующее на утечку тока (если оно, конечно, установлено). Прикосновение к прибору в этом случае ничем не грозит, поскольку сопротивление человеческой кожи намного больше, чем проводника. Громоотвод (более правильно – молниеотвод) – еще один хороший пример заземления, только между небом и землей. Разряд ударяет в металлический стержень и, не затрагивая дома, уходит в землю. Громоотвод обязательно входит в общую схему заземления частного дома.
Земля, или, правильнее сказать, заземление, – третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предохранителем. В случае, когда электричество выходит из-под контроля (например, при коротком замыкании), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превысить безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток электричества в буквальном смысле слова уходит в землю.
В дополнение можно сказать, что нулевой проводник также может быть заземлением и, в принципе, им и является, но только на электростанции. Ситуация, когда в доме нет заземления, небезопасна. Как с ней справиться, не меняя всю проводку в доме, будет рассказано ниже.
Зануление – это соединение частей электроустройства, которые в обычном случае не находятся под напряжением, с рабочим нолем. Если произойдет соединение фазы с этими частями, то начнется короткое замыкание и сработают автоматы защиты. По сравнению с заземлением зануление менее эффективно. Короткое замыкание так и остается коротким замыканием, но в многоквартирных домах зануление зачастую является единственным способом обезопасить людей от электрического тока.
Некоторые умельцы, полагаясь на начальные знания по электротехнике, устанавливают нулевой провод как заземляющий. Этого нельзя делать ни в коем случае. При обрыве нулевого провода корпуса́ заземленных таким образом приборов окажутся под напряжением 220 В.
Предохранители
По названию понятно, что эти устройства что-то от чего-то предохраняют. Так и есть на самом деле. Они предохраняют потребителей от сверхвысоких токов и коротких замыканий – в общем, от перегрузок в сети. К предохранителям относятся всем известные пробки и плавкие вставки, которые используются в распределительных щитах. Предохранители бывают одноразовые и многократного использования.
