Длину стамесок выбирают исходя из условий прочности: очень длинную и тонкую стамеску легко сломать. Обычно длина режущей части 10-15 см. Только для некоторых работ, например, при долблении летков в рубанках или фуганках под нож длина пера делается 20-22 см. Перо в широкой грани должно быть к концу несколько шире (на 1-2 мм). Клиновидными стамесками трудно работать, они застревают в гнезде и делают работу неряшливой. Угол заточки широких стамесок 20-25°, узких - 15-20°. В первом случае ширина скоса должна быть 2,5 толщины, во втором - 3-3,5 толщины стамески у режущего конца.
Для выборки скругленных выемок применяются полукруглые стамески разного радиуса кривизны - от почти плоских до полукруглых. Затачивают их как снаружи так-и изнутри, в зависимости от характера предстоящей работы. Кроме того, для несложных резных работ используют стамески с косой кромкой, более короткие и тонкие, а также полукруглые, изогнутые наподобие черпака, так называемые клюкарзы. Этот инструмент промышленность не выпускает, его изготовляют кустарно, кузнечным способом, из колец подшипников, рессор или толстых пружин.
Инструмент для сверления (рис. 4,10-4,16). Сверлить дерево можно специальными перовыми сверлами (пёрками), представляющими собой лопатку с центром, режущим пером и спиральными буравами, а также сверлами для металла, концы которых перетачивают по специальной форме с прямой режущей кромкой, центром и краевыми подрезателями. Иногда заточенные таким образом сверла продают в магазинах. Переточенное сверло годится для сверления древесины поперек волокон со стороны кромки или пласти доски. Для сверления вдоль волокон сверло затачивают как обычно, но под углом 60°. Обычное сверло на сверло с центром и подрезателями можно переточить на точильном станке с тонким камнем. Затачивать центр нужно очень аккуратно: если он окажется смещенным, то сверло высверлит отверстие больше своего диаметра. Перетачивать таким Образом можно сверла диаметром не менее 7 мм. Более тонкие сверла оставляют с обычной металлорежущей заточкой.
При затачивании перок нужно следить, чтобы краевое перо отстояло чуть дальше от центра, нежели противоположный край с подрезкой лопаткой. В противном случае лопатка будет выдирать волокна с контура отверстия и сверлить будет трудно.
Перки и буравы имеют квадратный хвостовик, способный передавать большие усилия, что необходимо из-за значительного диаметра высверливаемых отверстий и сопротивления материала. Круглый хвостовик, подобный хвостовику сверла для металла, будет проворачиваться в патроне коловорота. Буравы предпочтительнее двухзаходные (шнековые): ими легче сверлить. Вообще буравом пользуются лишь при необходимости просверлить глубокие отверстия большого диаметра. В столярном деле они применяются редко. Перками можно осуществлять выборку значительных объемов древесины, заменяя ею вырубку долотами.
Станки для зажима и вращения буравов и пёрок называются коловоротами. Патрон коловорота должен быть двухкулачковым так как трехкулачковый слесарный патрон квадратный хвостовик зажать не сможет. Желательно приобретать коловорот с трещоткой, дающей возможность изменять направление усилия при зажиме и перестановке перок и сверл в патроне. Для зажима сверл нужна ручная дрель с патроном до 8 мм. Электродрелью пользоваться не рекомендуется, так как этот инструмент в мягком дереве трудноуправляем.
Поверхности, образованные сверлением, не являются лицевыми; их обычно дополнительно обрабатывают стамесками. Сверление служит лишь для ускорения работы и уменьшения усилий, прилагаемых к детали.
Для выборки выемок применяются так называемые пробочные сверла, не поступающие в продажу. Их можно заменить той же перкой, уменьшив высоту центра. Это даст уменьшение глубины прокола и сохранит целостность поля дерева при расчистке.
Трехгранное шило , необходимое для получения гнезд под шурупы, изготовляют из толстой рояльной проволоки (пружин), старых разверток и тому подобных заготовок. Шило должно быть твердым и прочным, насаженным на крепкую рукоятку с овальным верхним торцом. Трехгранное шило подрезает и выворачивает волокна, тем самым предохраняя деталь от раскалывания. В этом отношении шило лучше тонкого буравчика.
Для сверления отверстий в очень тонких деталях применяют сверла, зажатые в ручной цанговый патрон, ювелирные тиски и т. п.
Зенковка - представляет собой коническую развертку с деревянной ручкой. Ею разделывают отверстия под шляпки шурупов.
Из специальных инструментов для поверхностной обработки дерева следует упомянуть чеканку - квадратного сечения металлический брусок, на одном (рабочем) торце которого нарезаны перекрестные трехгранные канавки, образующие в промежутках пирамидки. Вдавливая эти пирамидки в поверхность дерева, получают вмятины, которые образуют своеобразное "шагреневое" поле. Чеканкой обрабатывают плоскости между резными деталями, зачищенные основания видимых снаружи выемок. Применяют чеканку обычно для обработки твердых пород дерева.
Инструмент для строгания плоскости (рис. 5). В ручной столярной работе для плоскостного строгания применяют несколько типов рубанков: шерхебель, одинарный рубанок, двойной рубанок, полуфуганок, фуганок и т. д. Для строгания задиристых мест и торцевания иногда применяют шлифтик - двойной укороченный рубанок с более круто поставленными ножами. Для обработки узких длинных плоскостей применяют зензубель.

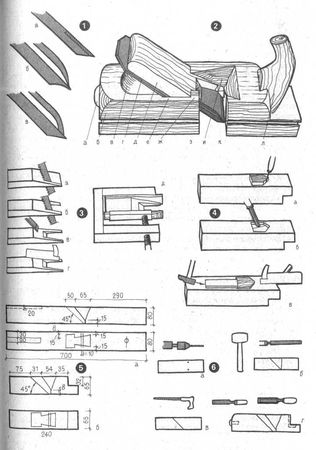

Рис. 5. Устройство рубанков с широким ножом
1 - ножи рубанков: а - одинарный наварной; б - двойной с горбатиком правильной формы; в - то же, неправильной формы; 2 - общий вид рубанка: а - кнопка; б - колодка; в - задний упор; г - нож; д - клинок; е - щечки; ж - заплечики; з - рожки клинка; и - зев; к - пролет; л - рог; 3 - изготовление и подгонка клинка: а, б - пропиливание; в - вырубка; г - подстрагивание; д - подклейка для уширения; 4 - устройство вкладыша: а - разметка; б - вырубка; в - вставка и подстрожка; 5 - разметочные схемы колодок рубанка (б) и фуганка (а); б - последовательность изготовления колодки; а - рассверливание; б - вырубка зева; в - пропиливание заплечиков; г - расчистка
За исключением шлифтика, все эти рубанки имеются в продаже. Принципиальное устройство рубанков одинаково, меняются лишь размеры колодок и ножей. Столяры-профессионалы используют деревянный инструмент для основной работы, а металлический - лишь там, где имеется опасность испортить подошву струга (строгание твердых торцов, ДСП и недеревянных материалов - оргалита, плексигласа, пластика и т. п.).
Деревянные рубанки легче, лучше скользят по обрабатываемой поверхности. Использование деревянных рубанков объясняется еще и тем, что столяр-профессионал работает весь день и вынужден экономить силы. С другой стороны, деревянный инструмент довольно быстро изнашивается. При незначительных объемах работы более тяжелый инструмент вполне пригоден.
Литые металлические рубанки, выпускаемые заводом им. Воскова (марка - два соединенных ромба с буквой В), сделаны очень хорошо. Наладка их заключается лишь в заточке и установке ножа. По качеству строгания они нисколько не уступают аналогичным деревянным рубанкам. Рубанки с двойными ножами имеют микроподачу ножа, надежный зажим клина, прошлифованные плоскости скольжения. При наладке лишь приходится иногда срубить заусеницы и мелкие выступы металла. В клинке металлического шерхебеля следует проделать поперечную канавку для опорного шрифта (если ее нет): при сильных ударах о сучки клинок будет реже выпадать. Металлические гнутые колодки других заводов легче, несколько лучше скользят, но менее качественны. Алюминиевые - пачкают дерево.
Так как деревянные инструменты все же составляют основу набора столярных инструментов, а принципиальное их устройство одинаково, то очень важно уметь налаживать деревянные колодки, чтобы обеспечить чистоту строгания, надежный зажим ножа и свободный отвод стружки.
При выборе в магазине деревянных колодок следует убедиться, во-первых, что заплечики, к которым снизу прижимается клин, сделаны с достаточным напуском, обеспечивающим надежное примыкание рожка клинка по всей его длине, во-вторых, что отверстие для входа стружки (пролет) с вставленным в него ножом и клином не превышает 1-2 мм от края щели до конца ножа. Лучше даже, если конец ножа упирается в стенку пролета. При большем размере, учитывая подгонку опорной плоскости - постели к ножу, может потребоваться вкладыш, а это нежелательно для новой колодки. При достаточной толщине щечек летка (более 6 мм) уширение заплечиков можно сделать за счет подрезки (утонения) этих щечек. Небольшие искривления, трещинки в неответственных местах можно заделать.
Следует приобретать колодки с подошвой из граба и клена. Остальные породы мягки, быстро изнашиваются, груша плохо скользит.
Склеенные колодки обычно меньше коробятся при усыхании, чем цельные. Рубанок с короткой колодкой должен иметь впереди рожок, свернутый набок для большого пальца левой руки (колодки с точеной вставной ручкой - хуже). Под ножом расположен полукруглый упор для правой руки (в самодельном инструменте мастера его обычно не делают).
Нужно сказать, что деревянная колодка всегда требует наладки и подгонки по руке; основное внимание нужно обращать на качество обработки летка и его деталей. Так, английские колодки, поступающие в продажу, представляют собой просто прямоугольник - брусок (мастер все доделывает по руке сам), французские - не имеют рожка и лишь немецкие модели оборудованы так же, как и отечественные.
Деревянные колодки следует выдержать дома не менее года для полного высыхания. Если клин зажимает или если он болтается в летке и не полностью упирается в заплечики, не следует браковать колодку. Исправить клин или сделать новый - нетрудно. Если постучать носком колодки нового неналаженного рубанка, в который вставлен нож, закрепленный клином, то почти всегда можно услышать дребезжание. Это происходит от неплотного прижатия клином и неплотного прилегания ножа к опорной плоскости - постели. Обе погрешности исправляются выравниванием опорной плоскости по ножу и подгонкой клина и низа заплечиков друг к другу. Для определения мест подрезки следует намазать нижнюю плоскость ножа и заплечиков мягким карандашом и собрать рубанок. После разборки выпуклые места обозначатся соответственно на опорной плоскости и рожках клина.
Подгонка клина к заплечикам (см. рис. 5, 5) состоит в подрезании стамеской опорной плоскости заплечиков, если она неровная или отличается от другой наклоном, и подстрагивании плоскостей клина. В клиньях с мало выявленными рожками следует их вырезать глубже. Длина рожков - 3,5-4 см. Угол между плоскостями клина для одинарных рубанков - около 14°, для двойных - около 10°. Более узкий клин крепче зажимается, но с трудом извлекается при переналадке, клин с большим углом вылетает от ударов ножа о сучки и плохо держит нож. Клин должен быть уже летка на 0,5 мм.
Рожки клина не должны выступать за пределы заплечиков, а сам клин вырезается внутри для того, чтобы выходящая стружка скользила по ножу. Необходимо сгладить и подрезать все ненужные шероховатости в самом летке, так как они задерживают стружку и затрудняют строгание. Чтобы рубанок не забивался стружкой, следует переднюю плоскость летка сделать вертикальной (в черновых колодках она почти параллельна ножу). Это увеличивает входную щель (пролет) при подстрожке и фуговании изношенной подошвы, но существенно облегчает выход стружки, и, следовательно, работу. Сохранения надлежащего размера пролета достигают либо подклейкой тонкой фанерки под нож, либо установкой вкладыша. На сильно изношенные подошвы наклеивают целиком пластину граба или клена и прорубают новый пролет, поэтому не следует выбрасывать старые удобные колодки, подошвы которых износились.
Наибольшему износу подвергается предножевая часть подошвы рубанка, за ножом дерево остается нетронутым и образует горб.
Выравнивают подошву рубанком с двойным ножом в направлении от рожка к затылку, снимая очень тонкую стружку. Следует проверить положение боковой, правой по ходу, стороны. Она должна быть выстругана точно под углом 90° к подошве и образовывать с ней прямую линию - ребро, которое следует оберегать от ударов. Ребром удобно проверять точность выструганной плоскости.
Налаженную колодку следует покрыть лаком с трех сторон и торцов. Для лучшего скольжения подошву можно намазать растительным маслом. Подгонка ножа состоит в затачивании его режущей грани под прямым углом к боковому ребру и припасовке горбатика - стружколома (для двойных ножей). Припасовывание - слесарный термин, но он точно соответствует процессу - приладке частей с минимальным ("волосяным") зазором. В книге он будет встречаться и в дальнейшем.
Чтобы нож свободно ходил в летке, подтачивают боковую кромку. Ножи, плотно входящие в леток, без зазора, при перемене влажности воздуха могут зажиматься и налаживать их затруднительно. А наладка необходима потому, что новые ножи заточены весьма приблизительно. Угол проверяют слесарным угольником, который должен прилегать к режущей части без просвета. Затем подогнанный по форме нож вставляют в леток и закрепляют клином. Край ножа должен быть параллелен подошве. Небольшой перекос может быть выровнен подвиганием ножа вбок, ударом молотка по верхней части подошвы. В хорошо налаженном рубанке расстояние от острия ножа до края летка для одинарных рубанков должно быть около 3 мм, для двойных и фуганков - около 2 мм (не более 5 толщин стружки). При больших, размерах строгание не получится чистым.
Сущность строгания заключается в том, что подрезанная ножом стружка отщепляется от доски, а затем при движении рубанка перерезается и выводится в леток. Чем дальше от конца ножа отщепится стружка, тем менее чистой будет поверхность. Поэтому, чем уже щель для входа стружки, чем менее сношена плоскость перед ножом и чем плотнее прижатие отщепившейся стружки к доске этой плоскостью, тем строгание чище. Отсюда становится ясной необходимость поддержания в надлежащем состоянии предножевой плоскости, острия ножа и ширины входной щели.
Чем круче заламывается стружка при входе в щель летка, тем легче она перерезается и тем меньше получается длина отщепа. Для увеличения крутизны залома стружки к ножу приделывают накладку, называемую горбатиком, или стружколомом. Рубанок с таким двойным ножом называется двойным. Двойные ножи также у фуганков, полуфуганков и щлифтиков. Иногда у прямого зензубеля ставят двойной нож. Чем ближе горбатик придвинут к острию ножа, тем чище строгание, так как стружка быстро заламывается и отрезается, но тем сильнее сопротивление древесины. Горбатик не только заламывает стружку, он служит и для ее отвода, обеспечивает направление движения. Поэтому он также требует приладки. Передняя часть горбатика в сечении должна иметь плавный изгиб, а самый конец должен плотно прилегать к поверхности ножа, будучи прижатым винтом. Просветов не должно быть, так как в них будет попадать тонкая стружка и застревать там. Необходимую форму придают обтачиванием на наждаке и напильниками. Просвет между горбатиком и ножом должен быть в пределах 1,5-2,5 мм. Под выступающим концом винта в клине необходимо вырезать лунку, иначе клин будет плохо зажимать. Ширина горбатика не должна превышать ширины ножа. Выпуклую часть горбатика следует прошлифовать тонкой шкуркой.
Распространенным дефектом горбатиков является недостаточная плотность сжатия его с ножом, отчего при ударах киянкой во время наладки рубанка горбатик съезжает с намеченного места. Для усиления сжатия следует либо сделать более широкой головку винта, либо подложить шайбу, под которой в опорной плоскости - постели придется сделать специальный вырез. Свинчивание горбатика с ножом проводят специальной отверткой с широким и тупым концом. Машинные отвертки даже больших размеров обычно малы и портят шлиц. Вместо отвертки можно использовать гаечный ключ 14-17 мм, сделав на круглой шляпке винта две параллельные плоскости - лыски, либо вставив винт с шестигранной головкой. Ключ надежнее, и к тому же меньше занимает места. Если резьба в горбатике сорвана, исправить ее можно нарезкой увеличенного диаметра, или заваркой отверстия и нарезкой прежнего шага.
Конец горбатика следует слегка притупить ребром стамески. Стружка, ударяясь в притуплённый конец, выходит прямой, при остром горбатике стружка выходит кольцами, а строгание получается менее чистым.
Верхнюю плоскость горбатика, по которой скользит стружка, для качественной работы нужно содержать в чистоте. После строгания смолистых досок горбатик промывают растворителем.
При сборке двойного рубанка следует проверить положение концов рожков клина. Так как они опираются на выпуклую поверхность, под свисающие концы может набиваться стружка, мешая работе, поэтому их следует подрезать.
Столяру приходится подтачивать нож довольно часто, для чего рубанок приходится разбирать. При разборке его берут в левую руку так, чтобы большой палец, опущенный в леток, прижал бы клин с ножом, и затем бьют киянкой или молотком по его торцу или пробке, вставленной в задник рубанка (у фуганка - по пробке на верхней плоскости колодки). Такое же положение большого пальца должно быть и при подгонке выпуска ножа. При этом инструмент держат подошвой вверх, а молотком постукивают по хвосту ножа и клину снизу до получения нужного размера. Частое подколачивание разрушает дерево колодки и пробки, поэтому в центр заднего торца рубанка следует вставить металлическую пробку - грибок. Также заменяют и деревянную пробку фуганка. В этом случае при разборке инструмента можно пользоваться металлическим молотком, не опасаясь повредить колодку. Колодку, не имеющую металлического грибка, разбирают только при помощи киянки.
При изготовлении колодок своими силами их обычно склеивают по горизонтали из двух слоев древесины из заболонной части ствола. Можно склеивать и вертикально, но только из кусков одной породы. Одинаковые куски дерева склеивают сердцевиной внутрь. Для красоты, между основными слоями можно вставить тонкую прослойку цветного дерева или фанеру. Дерево должно быть твердой породы и полностью высушено. На подошву, как уже говорилось, идут клен, граб, яблоня; для маленьких рубанков - рябина.
Склеенную колодку со всех сторон обрабатывают фуганком так, чтобы в сечении был квадрат с точными прямыми углами (сторона квадрата для рубанка 65 мм, для фуганка - 80, для полуфуганка - 65 мм; длина соответственно 250, 700 и 500 мм). Затем на всех гранях точно расчерчивают сечение летка, выходной щели и производят вырубку. Для одинарных рубанков угол опорной плоскости ножа равен 45°, для двойных - увеличивается на толщину ножа, для шлифтика - на толщину ножа с горбатиком. Отсчет ведут по верхней грани колодки. Сначала вырезают переднюю четверть, а затем вставляют рожок и грибок. Особенно осторожно вырубают стружечную щель-пролет. Предварительно следует просверлить два отверстия диаметром 4 мм по краям щели для гарантии от неосторожного выкола. Прорубив узкое сквозное отверстие в центре колодки, узкой мелкозубой пилкой вырезают опорные заплечики. (При обработке стамеской их очень легко отколоть неосторожным ударом.)
