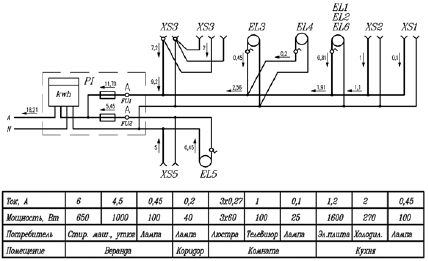

Рис. 28.Расчетная электрическая схема жилого дома
Токи потребителей электроэнергии можно взять из паспортов и инструкций. Если этих данных нет, их можно вычислить, разделив мощность электрического прибора в ваттах на номинальное напряжение питания (обычно 220 В). При определении тока однофазного электродвигателя полученную величину следует умножить на 2, чтобы учесть коэффициент полезного действия и реальные токи, потребляемые из сети.
Расчет ведут против потока энергии – от дальнего потребителя к щитку (в нашем случае расчет надо вести от настенный светильник к щитку). По проводам розетки Х51 до ответвления Х52 протекает только ток лампы настенного светильника, равный 0,1 А. Далее к нему добавляются токи телевизора (1 А), люстры (0,81 А). Значит, по проводам, введенным в комнату, протекает суммарный ток 1,91 А. Если вести расчет дальше, выяснится, что наибольшей нагрузкой в линии является электроплита с током 7,2 А, а по проводам ответвления к розеткам Х53 и Х54 течет суммарный ток плиты и холодильника 9,2 А. Наиболее нагружены провода на участке от места ответвления к розеткам Х53 и Х54 до щитка. По ним и по плавкой вставке предохранителя FU1течет суммарный ток всех нагрузок линии, равный примерно 12 А.
Расчет второй линии дает величину тока, протекающего по проводам ее головного участка и плавкой вставке предохранителя FU2 (6, 45 А). А через счетчик проходит суммарный ток обеих линий – около 19 А.
Токи в фазном и нулевом проводах по величине одинаковы. Направления токов на участках проводки, показанные около фазных проводов, взяты произвольно.
При составлении схемы учитывалось следующее.
Электрические нагрузки значительной мощности размещены поближе к вводному щитку, чтобы провода к их розеткам не имели соединений и были максимально короткими. При значительном удалении мощной нагрузки от щитка ее ток вызовет падение напряжения в протяженных проводах линии. Напряжение на других потребителях будет меняться при включении и выключении мощной нагрузки, что проявится в мигании ламп освещения, изменении яркости экрана телевизора и т. д. А при короткой линии к мощному потребителю, выполненной проводами с большим сечением жил, такие эффекты будут минимальными.
Из токов двух потребителей, подключаемых к розетке Х55 – стиральная машина и утюг, – в расчет взят, создающий большие нагрузки для проводки.
Корпуса большинства электроплит, жарочных шкафов должны быть занулены. Для их подключения нужна розетка с защитным зануляющим контактом, которую устанавливают в кухне.
Подсчет токов потребителей показывает, что через предохранители FU1 и FU2 потекут токи 11, 76 и 6,45 А. Эти показатели важны при выборе номинальных токов плавких вставок предохранителей.
Надо иметь в виду, что реальные токи через предохранители и счетчик будут меньше, так как в доме редко включаются все потребители одновременно, однако выбор проводов, аппаратов защиты и учета электроэнергии надо вести применительно к такому случаю.
А теперь стоит рассмотреть выбор сечения жил проводов.
Провода проводки при протекании по ним тока имеют температуру, большую температуры окружающей среды. Она не действует отрицательно на металл проводов, но разрушает изоляцию на них, которая при нагреве стареет, становится хрупкой, трескается и осыпается.
На нагрев жил проводов влияют способ прокладки проводов, их число, размещение рядом, материал изоляции. Эти факторы должны учитываться при выборе сечения жил, которое позволило бы обеспечить питание потребителей без перегрева проводов.
Из двух величин сечения жил проводов, выбранных по условиям нагрева длительно протекающим током и механической прочности, для монтажа выбирается наибольшая.
П р и м е р в ы б о р а с е ч е н и я ж и л п р о в о д о в. Исходные данные (токи на участках проводки по нашей расчетной схеме): провод – АПРФ с 2 или 3 алюминиевыми жилами в резиновой изоляции в фальцованной оболочке из алюминия; способ прокладки – по поверхности стен и потолков.
Выбор по условиям нагрева. Сечение жил проводов ввода от изолятора на наружной стороне стены дома до счетчика – 2,5 мм (длительно допустимый ток – 21 А, расчетный – 18, 21 А). Сечение жил проводов от щитка до розеток Х53, Х54 – 2,5 мм (длительно допустимый ток – 21 А, расчетный 11,76 А). Провод АПРФ выпускается с жилами не менее 2,5 мм, поэтому он применим и на всех других участках, где токи меньше, чем токи в головных участках первой линии.
Выбор по условию механической прочности. Наименьшее допустимое сечение алюминиевых жил защищенных проводов, присоединяемых к винтовым зажимам, – 2 мм, минимальное допустимое сечение алюминиевых жил проводов ввода – 4 мм.
Сечение жил проводов ввода в здание выбирается по условию механической прочности – 4 мм. Сечение жил проводов от щитка до розеток Х53, Х54 – 4 мм. Это решение выглядит нерациональным, так как провода с сечением жил 2,5 мм допускают длительное протекание тока до 21 А без перегрева, а расчетный ток не превышает 12 А. Но раз придется приобретать провод сечением 4 мм для ввода в дом, то есть смысл и самый нагруженный участок проводки от щитка до розетки электроплитки выполнить проводами большего сечения, что снизит их нагрев и уменьшит колебания напряжения в сети. Для всех остальных участков проводки можно использовать провод с сечением жил 2,5 мм.
Кабели
Кабелем называют одну или несколько изолированных и скрученных между собой жил, заключенных в герметичную оболочку, поверх которой могут быть наложены различные защитные покровы.
По назначению кабели подразделяют на силовые и контрольные.
Силовые предназначены для передачи и распределения электрической энергии к различным токоприемникам и РУ, контрольные – для присоединения к электрическим приборам, аппаратам и сборкам зажимов (в сетях управления, сигнализации и автоматизации).
По виду изоляции и оболочки кабели подразделяют на следующие группы:
1) с пропитанной бумажной изоляцией в металлической оболочке;
2) с бумажной изоляцией, пропитанной нестекающим составом, в металлической оболочке;
3) с пластмассовой изоляцией в пластмассовой или металлической оболочке;
4) с резиновой изоляцией в пластмассовой, резиновой или металлической оболочке.
В каждой группе кабели подразделяют по номинальному напряжению, сечению, числу и материалу жил и типу защитного покрова.
Кабели изготовляют в соответствии с действующими государственными (ГОСТ) и отраслевыми стандартами (ОСТ) и техническими условиями (ТУ) на номинальное напряжение 0,66; 1; 3; 6; 10; 20 и 35 кВ и сечениями токопроводящих жил 1; 1,5; 2,5; 4; 6; 10; 16; 25; 35; 50; 70; 95; 120; 150; 185; 240; 300; 400; 500; 625; 800 и 1000 мм. (Кабели высокого напряжения на 110 кВ будут рассмотрены ниже.)
Токопроводящие жилы кабелей изготовляют из медной проволоки марок ММ (мягкая) и МТ (твердая) и алюминиевой марок AM (мягкая), АПТ (полутвердая), AT (твердая) и АТП (повышенной твердости). Проволоки скручивают в стренгу (часть гибкой многопроволочной жилы, скрученной из нескольких проволок) или в жилу. При правильной скрутке проволока в жиле, в стренге, а также стренги в жиле должны прилегать друг к другу, при этом не должно быть перекрещиваний проволок или стренг, расположенных в одном повиве.
В зависимости от гибкости жилы кабелей делят на шесть классов.
Для неподвижной прокладки кабелей применяют жилы I, II и III классов, для подвижной – более гибкие жилы – IV, V и VI классов.
Для силовых кабелей стационарной прокладки изготовляют жилы круглой, фасонной или комбинированной формы.
Применение секторных и сегментных жил вместо круглых позволяет уменьшать диаметр кабеля на 20-25 % и соответственно сокращать расход других материалов (на изоляцию, оболочку и защитные покровы).
В зависимости от условий прокладки кабелей применяют алюминиевые или медные жилы.
Медные однопроволочные жилы изготовляют круглыми для сечений 1?50 мм и фасонными для сечений 25-50 мм; многопроволочные жилы – круглыми для сечений 16-1000 мм и фасонными для сечений 25-300 мм.
Алюминиевые однопроволочные жилы изготовляют круглыми для сечений 2,5-240 мм, фасонными для сечений 25?240 мм, многопроволочные жилы – круглыми для сечений 70-1000 мм, фасонными для сечений 70-240 мм.
Применение однопроволочных алюминиевых жил сечением до 240 мм уменьшает стоимость кабелей (исключается скручивание отдельных проволок), но увеличивает их общую жесткость, что создает определенные трудности при прокладке.
В обозначение кабелей с однопроволочными жилами после цифры, указывающей сечение, добавляют буквы "ож".
Для изготовления токопроводящих жил применяют в основном алюминий. Сопротивление алюминиевого провода при одинаковом сечении в 1,65 раза больше медного, поэтому для передачи по кабелю одинаковой мощности при одном и том же напряжении сечение токопроводящей алюминиевой жилы следует брать больше медной. Кроме того, у алюминиевых токопроводящих жил более низкий предел текучести и большая теплоемкость по сравнению с медными.
Изоляция кабелей
Изоляция кабеля должна иметь электрическую прочность, исключающую возможность электрического пробоя при напряжении, на которое рассчитан кабель. Для изолирования жил кабелей между собой и от наружных металлических оболочек применяют бумажную, пластмассовую и резиновую изоляцию.
Бумажная пропитанная изоляция жил кабелей имеет хорошие электрические характеристики, продолжительный срок службы, сравнительно высокую допустимую температуру и невысокую стоимость, поэтому находит наибольшее применение. К недостаткам следует отнести гигроскопичность, которая обусловливает необходимость тщательного изготовления и полной герметичности оболочек и муфт кабелей.
Из многослойной упрочненной кабельной бумаги на основе сульфатной целлюлозы марки КМП-120 изготовляют изоляцию для силовых кабелей напряжением до 35 кВ. Можно изготовлять изоляцию из двухслойной бумаги марок К-080, К-120, К-170 или многослойной – КМ-120, КМ-140 и КМ-170. Толщина бумаги соответственно составляет 80, 120, 140 и 170 мкм.
Жилы обматывают бумажными непропитанными лентами. Наиболее распространена обмотка с зазором, которая позволяет в некоторых пределах изгибать кабель без опасности повреждения бумажной изоляции. Во избежание ухудшения электрических характеристик изоляции зазоры между витками соседних лент, расположенных сверху (по вертикали), не должны совпадать. При наложении большого количества лент избежать совпадений зазоров не удается, поэтому число совпадений нормируют. Допускается не более трех совпадений лент бумаги и изоляции жила – жила или жила – оболочка (экран) в кабелях напряжением 6 кВ, не более четырех для кабелей 10 кВ, не более шести для кабелей 35 кВ.
Бумажная изоляция должна накладываться плотным, без складок и морщин, наличие которых приводит к образованию пустот, воздушных включений, снижающих надежность кабелей.
Толщина изоляционного слоя на силовые кабели нормируется ГОСТом и зависит от номинального напряжения и сечения жил кабеля. Для увеличения электрической прочности на поясную изоляцию кабелей напряжением 6 и 10 кВ, на жилы и поверх изоляции кабелей напряжением 20 и 35 кВ накладывают экран из электропроводящей бумаги.
Цифровое обозначение или отличительную расцветку имеют в многожильных кабелях верхние ленты изоляции жил.
При цифровом обозначении на верхнюю ленту первой жилы наносят цифру 1, второй – 2, третьей – 3, четвертой – 4. При отличительной расцветке номеру 1 соответствует белый или желтый, номеру 2 – синий или зеленый, номеру 3 – красный или малиновый, номеру 4 – коричневый или черный цвета.
Изолированные жилы многожильных кабелей скручивают, заполняя промежутки между ними изоляционными материалами до получения круглой формы. На скрученные изолированные жилы накладывают поясную изоляцию бумажными лентами определенной толщины.
Бумажную изоляцию кабелей вначале сушат, затем пропитывают маслоканифольными составами: МП-1 для кабелей напряжением 1?10 кВ и МП-2 – 20?35 кВ. Пропиткой достигается увеличение электрической прочности бумажной изоляции.
Пластмассовую изоляцию применяют для силовых кабелей. Ее изготовляют из полиэтилена или поливинилхлорида (ПВХ).
Хорошими механическими свойствами в широком интервале температур, стойкостью к действию кислот, щелочей, влаги и высокими электроизоляционными характеристиками обладает полиэтилен. В зависимости от способа получения полиэтилена различают полиэтилен низкой и высокой плотности. Полиэтилен высокой плотности имеет большие по сравнению с полиэтиленом низкой плотности температуру плавления и механическую прочность. Полиэтилен низкой плотности размягчается при температуре около 105 °C, высокой плотности – 140 °C. Введение в полиэтилен органических перекисей и последующая вулканизация значительно повышают его температуру плавления и стойкость к растрескиванию. Вулканизирующийся полиэтилен незначительно деформируется при 150 °C. Для получения самозатухающего полиэтилена вводят специальные добавки. Для электропроводящих экранов кабелей с полиэтиленовой изоляцией в полиэтилен добавляют полиизобутилен, ацетиленовую сажу и стеариновую кислоту.
Твердый продукт полимеризации – поливинилхлорид – не распространяет горения. Для повышения эластичности и морозостойкости ПВХ в него добавляют пластификаторы – каолин, тальк, карбонат кальция, для получения цветного ПВХ вводят окрашивающие добавки.
ПВХ стареет под воздействием температуры, солнечной радиации и т. п. за счет улетучивания пластификатора (происходит снижение эластичности и холодостойкости).
Резиновая изоляция состоит из смеси каучука (натурального или синтетического), наполнителя, мягчителя, ускорителя вулканизации, противостарителя, красителя и др. Для изоляции кабелей применяют резину РТИ-1, имеющую в составе 35 % каучука.
Плюсы резиновой изоляции – гибкость и практически полная негигроскопичность. Недостатки – более высокая стоимость и низкая рабочая температура жилы (65 °C) по сравнению с другими видами изоляции, что снижает допустимую нагрузку на кабель.
Со временем у изоляционных резин наблюдается значительное снижение эластичности и изменение других физико-механических свойств. Старение резиновой изоляции происходит под воздействием различных факторов и является в основном следствием окислительной деструкции (разрушения) содержащегося в резине каучука.
С целью защиты изоляции жил от воздействия света, влаги, различных химических веществ, а также для предохранения ее от механических повреждений кабели снабжают оболочками.
Лучшими материалами для изготовления оболочек кабелей в отношении герметичности и влагонепроницаемости, гибкости и теплостойкости являются металлы – свинец и алюминий. Кабели с невлагоемкой (пластмассовой или резиновой) изоляцией не нуждаются в металлической оболочке, поэтому их обычно изготовляют в пластмассовой или резиновой оболочке. Толщина оболочки нормируется и зависит от материала, из которого она изготовлена, диаметра кабеля и условий эксплуатации.
Свинцовые оболочки изготовляют из свинца марки С-3 (чистого свинца не менее 99,95 %). Свинец принадлежит к числу весьма тяжелых металлов (плотность 11340 кг/м). Температура плавления – 327,4 °C. Свинец обладает малой механической прочностью и значительной текучестью, что приходится учитывать при вертикальных прокладках кабелей в голой свинцовой оболочке. При повышении температуры текучесть свинца увеличивается.
Нормальный электрохимический потенциал свинца равен -0,13 В, поэтому он обладает малой химической активностью и высокой коррозионной стойкостью.
Минус свинцовых оболочек – малая стойкость против вибрационных нагрузок, особенно при повышенной температуре. Повышения вибростойкости и механической прочности достигают введением в свинец присадки из сурьмы. Свинцовая оболочка кабелей без защитных покровов изготовляется из свинцово-сурьмянистых сплавов марок ССуМ, ССуМТ. Свинцовые оболочки не должны иметь рисок, царапин и вмятин, выводящих их за пределы минимальных допусков по толщине.
Алюминиевые оболочки изготовляют методом выпрессовывания из алюминия А-5 чистотой не ниже 99,97 %. Плотность алюминия – 2700 кг/м, предел прочности – 39,3-49,1 МПа. Алюминиевые оболочки в 2–2,5 раза прочнее и в 4 раза легче, чем свинцовые, имеют повышенную стойкость к вибрационным нагрузкам и обладают высокими экранирующими свойствами.
Недостатки алюминиевых оболочек – большие технологические трудности наложения их на кабель и малая стойкость к электрохимической коррозии, что объясняется высоким нормальным отрицательным потенциалом алюминия (-1,67 В).
Коррозия сводится к вытеснению из среды, с которой соприкасается алюминий, ионов водорода и переходу самого алюминия в виде ионов в раствор. Поэтому кабели с алюминиевыми оболочками защищают особо стойкими против гниения покровами, не пропускающими к оболочке влагу.
Пластмассовые оболочки изготавливают из шлангового ПВХ-пластиката или полиэтилена. Пластмассовые оболочки сочетают в себе легкость, гибкость и вибростойкость, но через пластмассу постепенно диффундируют водяные пары, что приводит к падению сопротивления изоляции кабелей. Поэтому их применяют в кабелях с негигроскопичной изоляцией из полиэтилена, ПВХ и др. Шланговый пластикат отличается от изоляционного подбором пластификаторов и стабилизаторов, обеспечивающих большую стойкость против светового старения. Для оболочек кабелей применяют ПВХ-пластикат марки 0-40. Оболочки кабелей из ПВХ-пластиката при температуре ниже допустимой становятся жесткими и при ударе могут разрушаться.
Хорошая механическая прочность ПВХ-пластиката позволяет широко применять кабели в оболочке без защитных покровов. Он не распространяет горения, он влаго– и маслостоек, стоек к электрической и химической коррозии. Кабели в такой оболочке просты в производстве и удобны в монтаже.
Полиэтиленовые оболочки кабелей отличаются высокими физико-химическими свойствами, малой влагопроницаемостью и стойкостью против электрической и химической коррозии.
