угловая сталь – толщина полки не менее 4 мм;
общее сечение для заземлителей молниезащиты (грозозащиты) – не менее 160 мм;
полосовая сталь – толщина не менее 4 мм при сечении не ниже 48 мм (для магистралей заземления – не менее 100 мм, для молниезащиты – не менее 160 мм);
отбракованные трубы – толщина стенки не менее 3,5 мм.
Минимальные размеры электродов применяются в основном для временных электроустановок, где условия коррозии не имеют решающего значения. Для постоянных установок сечение заземлителей выбирают с запасом на коррозийное разрушение. По стойкости против коррозии предпочтительнее круглая сталь, так как разъедание электрода ржавчиной пропорционально площади поверхности электрода, соприкасающейся с грунтом, а площадь электрода круглого сечения из всех профилей наименьшая.
С целью обеспечения надежной работы заземлителя в течение 40-50 лет в благоприятных грунтовых условиях достаточно увеличения диаметра стержневого электрода против минимального всего на 2-3 мм, во влажных грунтах необходимо увеличение диаметра заземлителя вдвое.
От заземляемого элемента электроустановки, например от опоры воздушной линии электропередачи, горизонтальные лучи прокладывают в двух противоположных направлениях или, если лучей не 2, а 3-4, разносят под углом в плане 120° или 90°. Это необходимо для эффективного использования закладываемого металла, так как рядом расположенные заземлители взаимно экранируются и их эффективность снижается во много раз. По этой же причине вертикальные заземлители нужно удалять друг от друга на возможно большее расстояние, равное хотя бы длине электрода. Например, если десять вертикальных электродов длиной по 5 м расположить в одну линию на расстоянии по 5 м друг от друга, то коэффициент их использования составит 0,47, а если те же электроды для экономии места расположить по замкнутому треугольнику или четырехугольнику, то коэффициент их использования будет еще ниже. То же относится и к применению наклонных электродов, которые разносят под равными углами аналогично горизонтальным и погружают в землю под углом около 45° для наилучшего использования.
Неравномерность распределения потенциалов на поверхности земли над заземлителем и вокруг него создает опасные напряжения шага и прикосновения. Для выравнивания потенциалов в таких случаях заземлитель можно выполнить в виде сетки из горизонтальных элементов, прокладываемых в земле вдоль и поперек территории электроустановки и соединяемых сваркой в местах пересечений. Размер ячейки такой сетки обычно составляет от 6х6 до 10х10 м.
Вокруг опоры ВЛ потенциалы можно выровнять заземлителем, выполненным в виде концентрических колец, заложенных в грунт и соединенных с опорой.
Снижает напряжения шага и прикосновения до допустимых значений на всей занимаемой им площади сетчатый заземлитель, однако за пределами сетки опасность может сохраняться. Поэтому в опасных местах, например на подходах к территории подстанций или вокруг фундаментов опор ВЛ, укладывают дополнительные заземлители на постепенно увеличивающейся глубине и соединяют их с основными заземлителями.
Отводимая под заземлитель площадь и расход металла могут быть снижены защитным изолирующим ограждением, сооружаемым вокруг заземлителя. Простейшее ограждение из диэлектрического материала препятствует растеканию тока по поверхности земли и снижает напряжение шага по сравнению с напряжением на заземлителе не менее чем в 100 раз и выравнивает потенциал за пределами заземлителя.
Вертикальная часть ограждения от уровня поверхности располагается на 0,4-0,6 м от глубины заложения верха заземлителя. Отбортовка ограждения выполняется под углом 90-95° к вертикали и имеет длину, составляющую (0,1–0,15)√S (S – площадь заземлителя). Для устройства ограждения может быть использован любой недорогой диэлектрический материал, обладающий достаточной механической прочностью и имеющий электрическую прочность не менее 1 МВ/м (изоляционные материалы на битумной основе, например бризол, выпускаемый из отходов производства и имеющий прочность не менее 20 МВ/м).
При стекании тока с заземлителя, например с заземляющей сетки, вокруг него формируется электрическое поле. На поверхности земли возникает электрический потенциал, и напряжение шага может достигать опасных значений непосредственно за пределами заземлителя, даже при применении известных способов выравнивания потенциалов. Поэтому геометрические параметры ограждения установлены в результате анализа электрического поля, формируемого заземлителем совместно с диэлектрическим выравнивающим ограждением, и отвечают требованиям безопасности. Устройство можно применять для заземлителей любой конструкции и при любых структурах грунта.
Часто заземлители из профильной стали не удовлетворяют требованиям, предъявляемым к заземляющим устройствам. Например, в засушливых местах трудно добиться стабильной проводимости таких заземлителей, в скальных грунтах их трудно монтировать, а в агрессивных грунтах трудно обеспечивать защиту от коррозии и долгий срок службы. Для таких ситуаций разработаны конструкции специальных заземлителей.
Для засушливых районов заземлитель может быть выполнен, например, в виде железобетонной емкости, устанавливаемой ниже поверхности земли и наполняемой водой через съемный люк. Заземлитель снабжают водораспределительной системой в виде отрезков металлических труб с отверстиями для стока воды, расположенными равномерно по всей длине труб. Трубы покрыты слоем влагопоглощающего материала (бетона, цемента). Скорость фильтрации влаги через бетон в землю устанавливается за счет подбора марки бетона, что дает возможность избежать частых регулировок увлажнения и сократить трудозатраты, связанные с необходимостью регулярного увлажнения. Вывод от железобетонной емкости к заземляемому оборудованию, например к нейтрали трансформатора, присоединяется к стальным стержням арматуры железобетона.
Обратим внимание на конструкцию заземлителя, предложенную за рубежом. Цель этой разработки – уменьшение металлоемкости и облегчение забивки в грунт. Заземлитель имеет тонкостенную (1?2 мм) металлическую трубку, в которую впрессован полужесткий стержень из пластичного материала, имеющий жесткость, достаточную для того, чтобы являться опорой упругой тонкостенной трубки. Это качество обеспечивает возможность некоторого изгибания электрода для обхода препятствий, встречающихся при его забивке в землю. Для повышения срока службы, т. е. для уменьшения коррозии, материалом для трубки предлагается нержавеющая сталь. Наконечник, имеющийся в нижнем конце электрода, нужен только для забивки, поэтому нет необходимости изготовлять его из антикоррозийного материала. Форма наконечника может быть острой либо закругленной для лучшего соскальзывания с препятствий, встречающихся в грунте. Вместо изготовления наконечника можно обжать конец трубки с заполнителем.
Типичный диаметр трубки – 15 мм. Предварительный диаметр сердечника, который прессуют в трубку, должен быть несколько больше, чем внутренний диаметр трубки. Трубка может быть заполнена (как вариант) текучим материалом затвердевающим внутри, например эпоксидной смолой, полиуретаном или эластомером. Полужесткий заполнитель располагается внутри стальной трубки по всей длине. Более жесткие материалы и более толстые стенки трубки снижают гибкость стержня и уменьшают способность электрода обходить препятствия в грунте, что ведет к поломкам. С другой стороны, чрезмерно пластичные материалы не обеспечивают достаточной прочности стенок, необходимой для забивки на достаточную глубину (около 2,3 м). Для забивки электрода предусмотрена съемная наковальня, имеющая плечо, упирающееся в конец трубки, и выступ, сопрягающийся с внутренним диаметром трубки и сердечником.
Монтаж заземлителей
Монтаж вертикальных заземлителей
Способ монтажа вертикальных заземлителей зависит от габаритов электродов заземления, характера грунта и его состояния во время монтажа (талый, мерзлый), времени года и климатических условий, количества погружаемых электродов, удаленности объектов между собой и баз механизации, наличия и возможности получения механизмов и приспособлений, необходимых для монтажа.
Учитываются также сравнительные характеристики механизмов и стоимость их эксплуатации, объемы выполняемых работ и конкретные условия их выполнения.
Рациональные способы монтажа:
♦ для талых, мягких грунтов – вдавливание и ввертывание стержневых электродов, забивка и вдавливание профильных электродов;
♦ для плотных грунтов – забивка электродов любого сечения; для мерзлых грунтов – вибропогружение;
♦ для скальных и мерзлых грунтов при необходимости глубокого погружения – закладка в пробуренную скважину.
Сопротивление растеканию забитого электрода минимальное; сопротивление электрода, смонтированного ввертыванием, на 20?30 % выше; сопротивление электрода, заложенного в готовую скважину и засыпанного рыхлым грунтом, может оказаться еще выше, что не позволит ввести электроустановку в эксплуатацию.
Сопротивление электродов увеличивается незначительно при вдавливании в грунт и при погружении вибраторами и превышает сопротивление забитых электродов лишь на 5?10 %. Через 10-20 дней сопротивление электродов, погруженных вибраторами, вдавленных и забитых, начинает выравниваться. Значительно больше времени требуется для восстановления структуры грунта и уменьшения сопротивления электродов, ввернутых в грунт, особенно при применении уширенного наконечника на электроде, что облегчает погружение, но разрыхляет грунт.
При забивке можно применять стальные электроды любого профиля – уголковые, квадратные, круглые, однако наименьший расход металла (при одинаковой проводимости) и наибольшая устойчивость к грунтовой коррозии (в случае равного расхода металла) достигаются при использовании стержневых электродов из круглой стали.
При забивке в обычные грунты на глубину до 6 м экономично применять стержневые электроды диаметром 12–14 мм. При глубине до 10 м, а также при забивке коротких электродов в особо плотные грунты необходимы более прочные электроды диаметром от 16 до 20 мм.
Чтобы забить электроды глубже, чем на 10–12 м, применяют механизмы ударно-вибрационного действия – вибраторы, с помощью которых электроды легко погрузить даже в промерзший грунт.
Вибраторами можно погрузить электроды значительно глубже, чем при ввертывании и вдавливании, что особенно важно для грунтов с высоким удельным сопротивлением (порядка 1000 Ом) и глубоким уровнем грунтовых вод (более 9 м), например для сухих песков, в которых сопротивление электрода по мере заглубления очень резко снижается.
Если при проектировании грунт не зондировали и его электрические характеристики неизвестны, во избежание лишней работы монтаж глубинных заземлителей рекомендуется проводить в следующей последовательности:
1) подготовить отрезки электрода, их длину принять соответственно конструкции используемого механизма;
2) забить нижний отрезок электрода;
3) измерить сопротивление растеканию забитого отрезка;
4) приварить следующий отрезок электрода;
5) забить второй отрезок и снова выполнить измерение;
6) продолжать работу до достижения нужной проводимости.
Как и любой другой способ, ввертывание электродов имеет свои преимущества и недостатки, определяющие его применение в конкретных условиях. Несомненным преимуществом является сравнительная легкость освоения механизированных приспособлений (ручных электросверлильных машин, малых бензодвигателей), которые позволяют заглублять электроды лишь на сравнительно небольшую глубину, что в ряде случаев увеличивает число электродов и расход металла. Мощность этих приспособлений небольшая, и для облегчения ввертывания приходится применять наконечники на электродах, разрыхляющие грунт, что резко увеличивает электрическое сопротивление грунта на период, пока его структура не восстановится. Необходимость быстрого ввода в эксплуатацию вызывает увеличение числа погружаемых электродов для достижения нужной проводимости заземлителя и, как следствие, дополнительный расход металла.
Но несмотря на это, способ ввертывания во многих случаях позволяет быстро и экономично смонтировать заземляющее устройство.
Вертикальные глубинные заземлители обеспечивают хорошую проводимость за счет контакта с нижними слоями грунта, особенно если они обладают увеличенным сопротивлением. Горизонтальные заземлители незаменимы по причине отсутствия механизмов для монтажа вертикальных электродов в скальных, гравийных и других грунтах. Если же скальный грунт закрыт слоем земли, то выполнение горизонтального или "лучевого" заземлителя может оказаться менее трудоемким и сравнительно дешевым.
Горизонтальные заземлители прокладывают и для соединения смонтированных вертикальных электродов в общий сложный заземлитель или контур заземления.
Для молниезащиты часто применяют лучевые заземлители. Хорошую проводимость в летнее время может обеспечить горизонтальный заземлитель, проложенный в торфяном или другом хорошо проводящем талом верхнем слое земли. То же относится и к сезонным электроустановкам, работающим в летнее время.
Конструктивно горизонтальные заземлители могут быть выполнены из круглой, полосовой или любой другой стали. Предпочтение следует отдавать круглой стали, которая при тех же массе и проводимости имеющей меньшую поверхность и большую толщину, вследствие чего обладает меньшей коррозийной уязвимостью. Кроме того, круглая сталь дешевле и ее легче монтировать. Поэтому для протяженных заземлителей, как и для вертикальных электродов, при устройстве которых не предъявляется специальных требований по термической устойчивости, по количеству уносимого металла и др., рекомендуется применять малоуглеродистую круглую сталь.
Способ монтажа горизонтальных заземлителей выбирают в зависимости от объема работ, удаленности объектов строительства от баз механизации, характера грунта, наличия и возможности получения механизмов и других факторов.
Если вблизи объектов имеются водоемы, на дне водоемов укладывают протяженные заземлители, а от них прокладывают соединительные кабельные или воздушные линии к объектам.
В стесненных условиях, например при монтаже горизонтальных перемычек между 2?3 вертикальными электродами, для укладки коротких горизонтальных заземлителей траншею зачастую копают вручную.
Виды электромонтажных, электроустановочных и электротехнических материалов
Электромонтажные изделия
Электромонтажными называются изделия, позволяющие произвести монтаж электропроводки. К ним относят: дюбеля, скобки, полоски и полоски-пряжки, электромонтажные трубки ХВТ из поливинилхлоридного пластиката, гильзы ГАО, колпачки изолирующие из полиэтилена, крюки для подвески светильников, изолятор ТФ-16 (телефонный фарфоровый), фарфоровые втулки, воронки, кабельные концевые наконечники (рис 12).

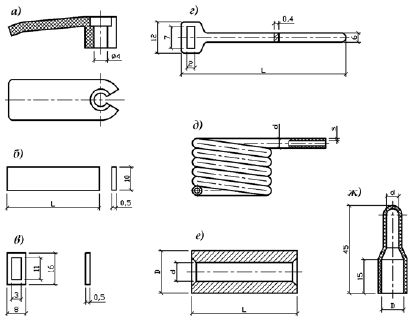

Рис. 12.Электромонтажные изделия:
а– скобки У641 и У642; б – полоски; в – пряжки; г – полоски-пряжки; з – электромонтажные трубки; е – гильзы ГАО; ж – изолирующие колпачки
Дюбеля незаменимы при монтаже электропроводок. Предназначаются для крепления опорных конструкций, коробок, элементов открытых электропроводок и т. д. и подразделяются на стальные гвоздеобразные ручной забивки типа ДГР, пластмассовые и распорные, с волокнистым наполнителем.
Дюбеля ручной забивки (ДГР) выпускают со стержнем диаметром 3,5 мм, длиной 25, 35 мм, а в последние годы появились дюбеля длиной 100 мм и более. Допустимая нагрузка на дюбеля составляет 100–800 Н (10?80 кгс). В основание дюбеля забивают молотком или при помощи оправки.
Дюбеля типов У656-У678 представляют собой пластмассовую гильзу, в которой установлен болт или винт. Крепление дюбеля в гнезде осуществляется за счет гильзы при вкручивании в нее болта или винта.
Скобки различных марок применяют для крепления плоских проводов и кабелей сечением до 6 мм при открытой и скрытой прокладке.
К кирпичным или бетонным основаниям скобки прикрепляют дюбель-гвоздями диаметром 3,5 мм с применением оправки.
Полоски и полоски-пряжки применяют для крепления кабелей и проводов к строительным основаниям при открытой прокладке. Под провода подкладывают изоляционные прокладки из электрокартона или аналогичного материала так, чтобы он выступал в обе стороны от полоски.
Электромонтажные трубки ХВТ из поливинилхлоридного пластиката применяют для изоляции проводов и жил кабелей. Внутренний диаметр трубки указывается в обозначении и составляет 3, 5, 6, 8, 10, 12, 14, 16, 18, 20 или 22 мм, толщина стенки – от 0,4 до 1,15 мм.
Гильзы ГАО применяют для соединения однопроволочных жил и проводов и кабелей сечением 2,5?10 мм. Гильзы – это алюминиевые трубки, внутренняя поверхность которых может быть смазана в заводских условиях кварцевазелиновой пастой.
Колпачки изолирующие из полиэтилена предназначены для изоляции мест соединений проводов сечением до 4 мм в ответвительных коробках электрических сетей. Места соединений, выполненных скруткой, сваркой или опрессовкой в гильзах, смазывают клеем или битумной массой для надежного закрепления на них колпачков и предохранения от коррозии, затем на них надевают изолирующие колпачки.
Крюки для подвески светильников (рис 13) выбирают в зависимости от конструктивного исполнения плит перекрытий. В железобетонные перекрытия, имеющие пустоты, устанавливают так называемые "ломающиеся" крюки типов У623, У628: коромысло крюка вертикально устанавливают в отверстие, пробитое в плите перекрытия; под действием силы тяжести коромысло поворачивается и занимает в пустоте перекрытия горизонтальное положение, закрепляя крюк.
В деревянные перекрытия вкручивают крюки с резьбой по дереву. В условиях дачного строительства при отсутствии крюков заводского изготовления используют самодельные.
Размеры крюка для подвеса бытовых светильников: внешний диаметр полукольца – 35 мм, расстояние от перекрытия до начала изгиба – 12 мм, диаметр прутка при изготовлении крюка из круглой стали – 6 мм. Полукольцо крюка, изготовленного из прутка диаметром 4 мм, начинает разгибаться при нагрузке 500 Н (50 кг). На такой крюк можно подвешивать светильники массой не более 10 кг.
