2. Центробежный регулятор опережения разрегулирован. Грузики не могут максимально расходиться из-за их заедания. Можно самостоятельно разобрать распределитель зажигания и устранить заедание грузиков или ослабить пружины. Проверять исправность распределителя зажигания лучше всего на стенде.
3. Перебои в зажигании. Неисправности следует искать в бегунке, прерывателе или крышке распределителя зажигания.
Необходимо произвести проверку контактов прерывателя. Включить зажигание. Присоединить к массе один конец контрольной лампы, а другой – к клемме низкого напряжения распределителя зажигания. Лампочка должна мигать при включении стартера. Лампочка не горит, следовательно, маленький зазор и не размыкаются контакты. Лампочка горит постоянно, следовательно, контакты не замыкаются из-за большого зазора или их загрязнения. Контакты нужно очистить и установить зазор 0,45 + 0,05 мм.
Также следует произвести осмотр бегунка, провода и крышки распределителя. Возможно, происходит утечка тока на массу: окисляются наконечники проводов, появляется влага, из строя выходит сопротивление в бегунке, его резистор подгорает.
Может образоваться трещина в виде молнии в крышке распределителя зажигания. Повреждения в элементах нужно устранить или заменить их новыми.
4. Из-за пришедшей в негодность свечи произошел отказ одного из цилиндров. Свечу, покрытую нагаром, нужно заменить. При помощи круглого щупа установить нужный зазор согласно модели двигателя.
Для автомобиля марки "Жигули" зазор должен составлять 0,5-0,6 мм, "Волга" – 0,7-0,95 мм, "москвич" – 0,8-0,9мм. Рекомендуемый зазор для систем с высокой энергией зажигания – 0,7-0,8 мм.
В зимнее время лучше всего устанавливать минимальные зазоры.
5. В системе высокой энергии нарушена работа коммутатора. Если в коммутатор попала влага, то необходимо протереть тканью обе его платы. К контрольной лампе подключить коричнево-красный провод, отсоединенный от катушки зажигания и идущий от клеммы "1" коммутатора. Подключить второй провод контрольной лампы к клемме "+Б" катушки зажигания. Коленчатый вал вращать стартером. Если лампа не мигает, то коммутатор нужно заменить.
Проблема – неисправность карбюратора
1. В поплавковой камере низкий или высокий уровень бензина. Нарушение смесеобразования. Карбюратор готовит рабочую смесь, обеспечивая работу двигателя на любых режимах. С карбюратора снять крышку и проверить, плотно ли прилегает к седлу игольчатый запорный клапан. В закрытом положении нормальный клапан не должен пропускать топливо. Игольчатый запорный клапан должен с легкостью двигаться в своем гнезде под действием поплавка. Необходимо отрегулировать положение упорного язычка поплавка по отношению к запорному клапану. Отрегулировать уровень топлива в поплавковой камере. Подгибанием упора установить величину хода поплавка.
Чтобы игла в клапане не перекосилась, нужно, чтобы плоскость язычка была перпендикулярна его оси.
2. Из-за неполного открытия дроссельной заслонки первичной камеры происходит недостаточное наполнение рабочей смесью цилиндров. Вторичная камера карбюратора не вступает в действие. Снять воздухоочиститель и проверить в обеих камерах открытие дроссельных заслонок. Камеры очистить от нагара. Произвести регулировку положения заслонок обеих камер и педали газа.
3. Негерметичность поплавка. Чтобы найти поврежденное место латунного поплавка, его нужно погрузить в горячую воду и посмотреть, где будут появляться воздушные пузырьки. Бензин, попавший в поплавок, нужно выдуть и пропаять мягким припоем. При этом следует помнить, что масса поплавка после ремонта не должна сильно отличаться от первоначальной.
4. Воздушная заслонка прикрыта. Уменьшается сечение горловины карбюратора и увеличивается разрежение в смесительной камере, вследствие чего происходит переобогащение рабочей смеси. Для того чтобы увидеть во входном патрубке карбюратора положение заслонки, необходимо снять воздушный фильтр. Крепление заслонки проверить, установить ее полное открытие и винтом закрепить трос тяги.
5. Ускорительный насос недостаточно производителен. Насос осмотреть, проверяя наличие и непрерывность бензиновой струи первичной камеры в карбюраторах типа "Озон" или через распылители первичной и вторичной камер при открытых дроссельных заслонках на карбюраторах типа "Солекс". Если струи нет или она прерывистая, распылитель нужно прочистить тонкой медной проволокой, используя не более 3 капель фосфорной кислоты. Канал и шариковые клапаны прочистить. Проверить, свободно ли двигаются рычаг и детали диафрагмы ускорительного насоса.
Проблема – неисправность механизма газораспределения или цилиндро-поршневой группы
1. Проверить компрессию в цилиндрах. Двигатель прогреть и остановить, свечи вывернуть. Дроссельную и воздушную заслонки открыть полностью. Подачу топлива прекратить, отсоединив входной патрубок от бензонасоса.
В свечном отверстии закрепить наконечник компрессора и включить на 4-6 с стартер. Компрессию замерить в каждом цилиндре по очереди.
Для более точной диагностики в цилиндры, где давление пониженное, нужно влить по 15 г моторного масла и измерить компрессию еще раз.
О неисправности цилиндро-поршневой группы говорит значительное увеличение давления в цилиндрах; значит, произошел износ поршневых колец, которые потеряли свою подвижность в результате закоксовывания.
В этом случае нужно снять масляный поддон, отвернуть гайки шатунных болтов, снять крышку шатунов и вынуть поршни из цилиндров. Устранить имеющиеся неисправности.
Если после повторного измерения компрессии давление осталось прежним, то все указывает на неполадки в газораспределительном механизме – износ маслосъемных колпачков, износ пары клапан-седло. Значит, образовался и нагар на впускных клапанах, который препятствует газораспределению.
При образовании на впускных клапанах нагара нужно снять головку блока цилиндров и выполнить ремонтные операции:
✓ заменить маслосъемные колпачки;
✓ удалить нагар;
✓ протереть клапаны и пр.
2. Фаза газораспределения нарушена. Крышки головки цилиндров вскрыть и проверить газораспределительные фазы по рискам на шкивах. Ощутимая потеря мощности происходит из-за смещения фазы газораспределения на один-два зубца.
Проблема – неисправность системы выпуска выхлопных газов
Нагар на глушителе. Нагар, загрязнивший глушитель, увеличивает его сопротивление. Неисправный (прогоревший или с обломанными перегородками) глушитель следует заменить новым, а не подваривать и ремонтировать его.
Двигатель долго не прогревается. Дымный выхлоп двигателя
Проблема – неисправность системы охлаждения
1. В открытом положении заедает клапан термостата. Неисправен термостат. Постоянно открыт основной клапан, и циркуляция идет только по "большому кругу".
Охлаждающая жидкость циркулирует только по "малому кругу", пока двигатель холодный. Если термостат исправен, то его клапан закрыт; следует проверить термостат. Верхний шланг должен нагреваться через пару минут после запуска двигателя, а нижний шланг при этом должен оставаться холодным. Когда нагревается нижний шланг, это значит, что термостат пропускает охлаждающую жидкость на "большой круг", потому что открыт основной клапан. Термостат можно отремонтировать, но проще и надежнее будет заменить его и его прокладку новыми.
2. Кран отопителя не перекрыт. Его перекрыть, а можно открыть только после того, как двигатель прогреется.
3. Если на облицовке автомобиля в зимнее время нет утеплительного чехла, то понижается температура охлаждающей жидкости, что приводит к появлению на внутренней поверхности двигателя смолистых осадков. В таком случае следует надеть утеплительный чехол, для того чтобы двигатель работал в нормальном тепловом режиме. Двигатель прогреть до температуры 40 °C, при этом не стоит злоупотреблять воздушной заслонкой, так как в первый момент пуска часть бензина, которая не испарилась, попадает в цилиндры и смывает масло, поступающее к соприкасающимся поверхностям.
4. Неплотно закрываются створки жалюзи радиатора там, где они имеются. При помощи винта крепления троса произвести регулировку гибкой тяги привода жалюзи. Винт отвернуть, установить рукоятку управления жалюзи в исходное положение, открыть их полностью и затянуть винт крепления. При этом рукоятка должна свободно двигаться и фиксироваться в любом положении.
При попадании масла в цилиндры двигателя, возможно, придется ремонтировать цилиндро-поршневую группу.
5. Дымный выхлоп двигателя появляется тогда, когда в картер поступает повышенное количество газов. Необходимо определить состояние двигателя по цвету выхлопных газов.
Белый дым или пар – это норма при прогреве холодного двигателя, так как в холодной выпускной системе пар частично конденсируется, а на конце выхлопной трубы появляются капельки воды. Белый густой дым из выхлопной трубы появляется, когда в цилиндры двигателя попадает тосол. В этом случае нужно заменить прокладку головки блока цилиндров.
Сине-белый дым указывает на неустойчивую работу двигателя. Скорее всего, подгорела рабочая фаска клапана. В этом случае нужно оценить состояние механизма газораспределения, а именно, клапанов и седел. Головку блока цилиндров снять и устранить имеющиеся неисправности и повреждения.
Синий или сизый дым указывает на попадание масла в цилиндры двигателя. Маслосъемные колпачки следует заменить.
Черный дым говорит о переобогащенной топливно-воздушной смеси. Необходимо отрегулировать карбюратор.
Проблема – система вентиляции засорена
Через неплотности прокладок и сальников выдавливается масло. Происходит отпотевание двигателя из-за избыточного внутрикартерного давления. При снятии пробки маслозаливной горловины наружу выходит дымок с запахом выхлопных газов.
Нужно промыть и очистить растворителем проволочный пламегаситель, который находится в вытяжном шланге, идущем к воздушному фильтру от двигателя; промыть и очистить шланги системы вентиляции картера.
Проблема – неисправность газораспределительного механизма
1. Износ маслосъемных колпачков. С направляющей втулки аккуратно снять изношенный маслосъемный колпачок, поставить новый. Старый колпачок нужно снимать с большой осторожностью, чтобы не повредить направляющую втулку. Удаление изношенных колпачков и установка новых производятся с использованием специальных приспособлений, которые имеются в продаже в автомагазинах.
2. В цилиндро-поршневой группе увеличены зазоры. Износились гильзы, поршневые кольца и поршни. Произошли закоксовывание или поломка поршневых колец. Не снимая двигатель с автомобиля, частично его разобрать. Головку блока цилиндров снять вместе с коллектором, масляным поддоном и вентилятором, слив предварительно масло и охлаждающую жидкость.
Гайки шатунных болтов отвернуть и снять крышки шатунов, затем вынуть из цилиндров поршни.
В двигателях ВАЗ маслосъемные колпачки заменяются без снятия головки блока цилиндров.
Провести их проверку, а также поршневых колец и их сопряжений. Поломанные детали заменить, удалить образовавшийся нагар, заменить детали, которые создавали зазоры в сопряжениях, близких к предельным.
Работа двигателя с перебоями при резком открывании дроссельных заслонок
Проблема – неисправность системы питания
Возможно, произошло засорение системы питания или неисправен бензонасос. От выходного штуцера бензонасоса отсоединить топливный провод, слегка прикрывая пальцем выходной штуцер и проработав рычагом ручной подкачки. Если не ощущается легкое давление топлива, то это значит, что бензонасос не работает. Необходимо проверить, поступает ли топливо в бензонасос. Отсоединенный шланг топливного провода продуть с помощью насоса для накачки шин. Если в баке хорошо слышится бурление нагнетаемого воздуха, то топливный провод исправен. Для того чтобы воздух поступал в бак, а пары выходили из него, нужно прочистить вакуумный "замок". Затем второй раз проверить выход топлива с помощью рычага ручной подкачки. Если подача топлива недостаточна, нужно снять бензонасос, прочистить нагнетательный и впускной клапаны от залипания и засмоления. Клапаны поменять местами. Промыть в бензине и прочистить сетку фильтра.
Проблема – неисправность газораспределительного механизма
Зазоры в клапанах не отрегулированы. Если зазор в клапане уменьшен, то он не садится полностью в седло, поэтому нарушается герметичность в цилиндрах и понижается давление в конце такта сжатия. Двигатель начинает работать с перебоями. Если зазор увеличен, то возникают ударные нагрузки, уменьшается продолжительность пребывания клапана в открытом состоянии, поэтому цилиндры наполняются горючей смесью не полностью.
Проблема – неисправность карбюратора
1. При переходе на режим максимальной мощности засорилась система эконостата, которая обогащает горючую смесь. С карбюратора снять крышку и вынуть из вторичной камеры диффузор, который удерживается защелкой на пружине. Через открывшийся канал при помощи специального наконечника шинного насоса продуть эмульсионный жиклер. Через канал из поплавковой камеры продуть второй топливный жиклер. Через запрессованный в крышке воздушный жиклер продуть каналы, которые подходят к топливному и воздушному жиклерам (рис. 37).

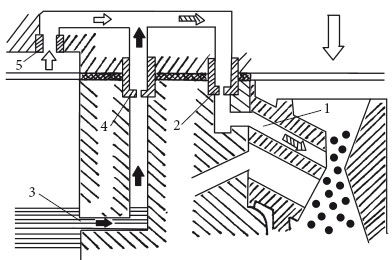

Рисунок 37. Устройство эконостата карбюратора: 1, 3 – каналы; 2 – эмульсионный жиклер; 4 – топливный жиклер; 5 – воздушный жиклер
2. Засорился распылитель нагнетательного клапана диафрагменного механизма ускорительного насоса. С воздушного фильтра снять крышку. Из распылителя должна выходить ровная струя бензина, если резко открыть дроссельные заслонки. Если струя отсутствует или прерывиста, то надо снять крышку карбюратора. Держатель распылителя отвернуть и снять, затем прочистить медной проволочкой и продуть сжатым воздухом. Проверить нагнетательный клапан на герметичность. Карбюратор собрать. Если работа не принесет положительного результата, то следует разобрать диафрагменный механизм ускорительного насоса. Его полость промыть, а затем продуть все отверстия и каналы сжатым воздухом.
3. Перебои в двигателе могут появиться из-за неправильного положения эмульсионных трубок в колодцах под воздушными жиклерами. Необходимо установить эмульсионные трубки первичной и вторичной камер таким образом, чтобы один ряд из четырех отверстий был развернут в сторону каналов, которые подводят эмульсию к распылителю малого диффузора – отверстие А (рис. 38). Воздушные жиклеры завернуть сверху.

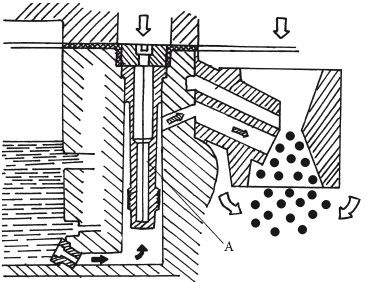

Рисунок 38. Расположение эмульсионных трубок в карбюраторе
4. Рабочая смесь очень бедна. Малый ход поплавка. Нужно проверить, легко ли ходит поплавок на оси, и работоспособность игольчатого запорного клапана. Провести регулировку хода поплавка и уровня топлива в поплавковой камере.
Проблема – неисправность системы зажигания
1. С массой прерывистый контакт. Произошло нарушение искрообразования по причине обрыва провода, который объединяет подвижный контакт с массой в прерывателе. К массе подключить один конец контрольной лампы, а другой – к клемме низкого напряжения в распределителе зажигания.
При замкнутых контактах прерывателя, включенном зажигании и исправной первичной цепи контрольная лампа будет гореть.
Если контрольная лампа не горит, то, скорее всего, в первичной цепи в местах крепления проводов нарушены контакты, т. е. произошло замыкание на корпус пружины рычажка прерывателя или провода, который соединяет зажим с пружиной рычажка, или произошло замыкание между собой обкладок конденсатора.
2. Провода высокого напряжения перепутаны местами. Провода присоединить в соответствии с порядком работы цилиндров двигателя согласно инструкции по эксплуатации данного двигателя.
3. При позднем зажигании происходит нарушение работы двигателя из-за не полностью сгорающей рабочей смеси. Свечу первого цилиндра вывернуть и заткнуть отверстие под нее пробкой из смятой бумаги. Коленчатый вал проворачивать, пока не выскочит пробка из отверстия. Риску шкива коленчатого вала совместить с риской на крышке механизма распределения.
К массе и клемме низкого напряжения распределения подключить контрольную лампу. Зажигание включить и поворачивать против часовой стрелки корпус распределителя зажигания. Для устранения зазоров рукой поворачивать бегунок по часовой стрелке. Распределитель зажигания закрепить, когда загорится контрольная лампа.
Неустойчивая и неравномерная работа двигателя при больших и средних частотах вращения коленвала
Проблема – неисправность карбюратора
1. Грязный воздушный фильтр. Когда воздушный фильтр забит грязью и пылью, с работой не справляется главная дозирующая система. Если карбюратор отрегулирован, но проблема осталась, то сопротивление воздушного фильтра возрастает, так как уменьшается скорость прохождения воздуха сквозь поры фильтра. Фильтр нужно заменить новым.
2. Уровень топлива в поплавковой камере не соответствует норме. Подогнув язычок кронштейна поплавка, установить уровень топлива в поплавковой камере. Игольчатый запорный клапан проверить на герметичность, удаляя мелкие соринки и грязь. Иглу притереть к гнезду клапана.
3. Засорились воздушные, топливные и эмульсионные жиклеры карбюратора. Провести его осмотр и удалить попавшую грязь, произвести тщательную регулировку.
Проблема – неисправность системы зажигания
1. Разрегулировка зазора контактов прерывателя. Для того чтобы точно отрегулировать зазор между контактами, нужно измерить угол поворота бегунка при замкнутых контактах – угол замкнутого состояния контактов. Следует помнить, что нужно измерять не сам зазор с помощью щупа, так как даже минимальная погрешность в измерении влияет на искрообразование. Измерить угол можно с помощью простого стрелочного приспособления: медная проволочка крепится к бегунку пластилином, а градуированный транспортир с обрезанным основанием устанавливается на корпус распределителя зажигания и прижимается к снятой крышке при помощи магнита.
В паспортах на соответствующие модели двигателей приводятся данные угла замкнутого состояния контактов распределителя.
Медная проволочка будет играть роль стрелки, указывающей величину угла. Параллельно необходимо подключить к контактам прерывателя зажигания контрольную лампу, которая будет указывать момент размыкания-замыкания контактов.
