Вопрос 219. Что должно быть дополнительно заземлено на рабочем месте каждой бригады?
Ответ. Должны быть заземлены провода всех фаз, а при необходимости и грозозащитные тросы.
Вопрос 220. В каких местах должны быть заземлены провода (тросы) при их монтаже в анкерном пролете, а также после соединения петель на анкерных опорах смонтированного участка ВЛ?
Ответ. Должны быть заземлены на начальной анкерной опоре и на одной из конечных промежуточных опор (перед анкерной опорой конечной).
Вопрос 221. По какой причине не допускается заземлять провода (тросы) на конечной анкерной опоре смонтированного анкерного пролета, а также смонтированного участка ВЛ?
Ответ. Не допускается во избежание перехода потенциала от грозовых разрядов и других перенапряжений с проводов (тросов) готового участка ВЛ на следующий, монтируемый ее участок.
Вопрос 222. Какие провода подлежат заземлению на ВЛ с расщепленными проводами?
Ответ. Подлежит заземлению в каждой фазе только один провод; при наличии изолирующих распорок заземлять требуется все провода фазы.
Вопрос 223. Где на одноцепных ВЛ на рабочих местах необходимо устанавливать заземление?
Ответ. Необходимо устанавливать на опоре, на которой ведется работа, или на соседней. Допускается установка заземлений с двух сторон участка ВЛ, на котором работает бригада, при условии, что расстояние между заземлениями не превышает 2 км.
Вопрос 224. В каких случаях трос должен быть заземлен?
Ответ. Должен быть заземлен при работах на изолированном от опоры молниезащитном тросе или конструкции опоры, когда требуется приближение к этому тросу на расстояние менее I м. Заземление нужно устанавливать в сторону пролета, в котором трос изолирован, или в пролете на месте проведения работ.
Вопрос 225. К каким элементам ВЛ следует присоединять переносные заземления?
Ответ. Следует присоединять на металлических опорах – к их элементам, на железобетонных и деревянных опорах с заземляющими спусками – к этим спускам после проверки их целости. На железобетонных опорах, не имеющих заземляющих спусков, можно присоединять заземления к траверсам и другим металлическим элементам опоры, имеющим контакт с заземляющим устройством.
Вопрос 226. Когда допускается присоединять переносные заземления в электросетях до 1000 В с заземленной нейтралью?
Ответ. Допускается присоединять при наличии повторного заземления нулевого провода к этому нулевому проводу.
Вопрос 227. При каком условии переносное заземление на рабочем месте можно присоединять к заземлителю?
Ответ. Можно присоединять к заземлителю, погруженному вертикально в грунт не менее чем на 0,5 м. Не допускается установка заземлителей в случайные навалы грунта.
Вопрос 228. На какие элементы ремонтируемой ВЛ до 1000 В при работах, выполняемых с опор или с телескопической вышки без изолирующего звена должно быть установлено заземление?
Ответ. Должно быть установлено как на провода ремонтируемой линии, так и на все подвешенные на этих опорах провода, в том числе на неизолированные провода линий радиотрансляции и телемеханики.
Вопрос 229. Кто должен устанавливать и снимать переносные заземления, а также включать заземляющие ножи на ВЛ, отключенных для ремонта?
Ответ. Должны работники из числа оперативного персонала: один, имеющий группу IV (на ВЛ выше 1000 В) или группу III (на ВЛ до 1000 В), второй, имеющий группу III. Допускается использование второго работника, имеющего группу III, из числа ремонтного персонала, а на ВЛ, питающих потребителя, из числа персонала потребителя. Отключать заземляющие ножи разрешается одному работнику, имеющему группу III, из числа оперативного персонала.
Вопрос 230. Кому предоставлено право устанавливать переносные заземления на рабочих местах на ВЛ?
Ответ. Предоставлено право производителю работ с членом бригады, имеющим группу III. Снимать заземления могут по указанию производителя работ два члена бригады, имеющие группу III.
3.7. Ограждение рабочего места, вывешивание плакатов
Вопрос 231. На какие элементы электроустановки должны быть вывешены плакаты "Заземлено"?
Ответ. Должны быть вывешены на приводах разъединителей, отделителей и выключателей нагрузки, при ошибочном включении которых может быть подано напряжение на заземленный участок электроустановки, и на ключах и кнопках дистанционного управления коммутационными аппаратами.
Вопрос 232. Какие должны быть расстояния от временных ограждений до токоведущих частей в электроустановке без снятия напряжения?
Ответ. Должны быть не менее указанных в табл 1.1. В электроустановках 6-10 кВ это расстояние может быть уменьшено до 0,35 м.
Вопрос 233. Какие меры допускается применить в электроустановках до 20 кВ при невозможности оградить токоведущие части щитами?
Ответ. Допускается применение изолирующих накладок, помещаемых между отключенными и находящимися под напряжением токоведущими частями. Эти накладки могут касаться токоведущих частей, находящихся под напряжением.
Вопрос 234. Какие надписи или плакаты должны быть на временных ограждениях?
Ответ. Должны быть нанесены надписи "Стой! Напряжение" или укреплены соответствующие плакаты.
Вопрос 235. Какие работники должны устанавливать и снимать изолирующие накладки?
Ответ. Должны два работника, имеющие группы IV и III. Старший из них должен быть из числа оперативного персонала.
Вопрос 236. Какие плакаты должны быть вывешены на ограждениях камер, шкафах и панелях, граничащих с рабочим местом?
Ответ. Должны быть вывешены плакаты "Стой! Напряжение".
Вопрос 237. Как должно быть ограждено рабочее место (с оставлением проезда, прохода) в ОРУ при работах, проводимых с земли, и на оборудовании, установленном на фундаментах и отдельных конструкциях?
Ответ. Должно быть ограждено канатом, веревкой или шнуром из растительных либо синтетических волокон с вывешенными на них плакатами "Стой! Напряжение", обращенными внутрь огражденного пространства.
Вопрос 238. В каких случаях ограждать рабочее место в ОРУ не требуется?
Ответ. Не требуется ограждать при работах во вторичных цепях по распоряжению.
Вопрос 239. На каких участках ОРУ необходимы плакаты?
Ответ. Необходимы на участках конструкций, по которым можно пройти от рабочего места к граничащим с ним участкам, находящимся под напряжением, плакаты "Стой! Напряжение".
На участках конструкций, граничащих с той конструкцией, по которой разрешается подниматься, внизу должен быть вывешен плакат "Не влезай! Убьет".
На стационарных лестницах и конструкциях, по которым для проведения работ разрешено подниматься, должен быть вывешен плакат "Влезать здесь".
На подготовленных рабочих местах в электроустановках должен быть вывешен плакат "Работать здесь".
Вопрос 240. Кто может устанавливать плакаты в ОРУ?
Ответ. Может устанавливать работник, имеющий группу III, из числа ремонтного персонала под руководством допускающего.
4. Меры безопасности при выполнении отдельных работ
4.1. Работы в зоне влияния электрического и магнитного полей
Вопрос 241. Какое отрицательное воздействие способно оказывать электрическое поле в ОРУ и на ВЛ 330 кВ и выше?
Ответ. Способно оказывать отрицательное воздействие на организм работающих от биологически активного электрического поля и вызывать появление электрических разрядов при прикосновении к заземленным или изолированным от земли электропроводящим объектам.
Вопрос 242. Какие поля являются биологически активными?
Ответ. Являются электрическое и магнитное поля, напряженность которых превышает допустимое значение.
Вопрос 243. Какой предельно допустимый уровень напряженности воздействующего электрического поля (ЭП) и какие требования Правил необходимо соблюдать при превышении этого уровня?
Ответ. Предельно допустимый уровень напряженности составляет 25 кВ/м. Пребывание в ЭП с уровнем напряженности, превышающим 25 кВ/м, без применения индивидуальных средств защиты не допускается.
При уровнях напряженности свыше 20–25 кВ/м время пребывания в ЭП не должно превышать 10 мин.
При уровне напряженности, не превышающим 5 кВ/м, пребывание персонала в ЭП допускается в течение всего рабочего дня (8 ч).
Вопрос 244. Чему равны допустимая напряженность (Н) или индукция (В) магнитного поля для условий общего (на все тело) и локального (на конечности) воздействия в зависимости от продолжительности пребывания в магнитном поле?
Ответ. Определяется в соответствии с табл. 4.1.

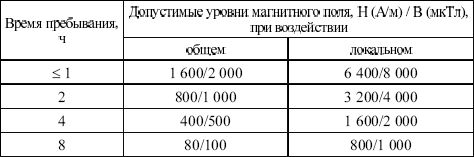

Таблица 4.1
Допустимые уровни магнитного поля
Вопрос 245. Как может быть реализовано допустимое время пребывания в магнитном поле?
Ответ. Может быть реализовано одноразово или дробно в течение рабочего дня. При изменении режима труда и отдыха (сменная работа) предельно допустимый уровень магнитного поля не должен превышать установленный для 8-часового рабочего дня.
Вопрос 246. В каких случаях производится контроль уровней электрического и магнитного полей?
Ответ. Производится при:
приемке в эксплуатацию новых и расширении действующих электроустановок;
оборудовании помещений для постоянного или временного пребывания персонала, находящегося вблизи электроустановок (только для магнитного поля);
аттестации рабочих мест.
Вопрос 247. В каких случаях должны производиться измерения напряженности электрического поля?
Ответ. Должны производиться при:
работах без подъема на оборудование и конструкции – на высоте 1,8 м от поверхности земли, плит кабельного канала (лотка), площадки обслуживания оборудования или пола помещения;
работах с подъемом на оборудование и конструкции – на высоте 0,5, 1,0 и 1,8 м от пола площадки рабочего места (например, пола люльки подъемника) и на расстоянии 0,5 м от заземленных токоведущих частей оборудования.
Вопрос 248. На какой высоте должны производиться измерения напряженности (индукции) магнитного поля?
Ответ. Должны производиться на высоте 0,5, 1,5 и 1,8 м от пола площадки рабочего места, земли, пола помещения, настила переходных мостиков и т. п., а при нахождении источника магнитного поля под рабочим местом – дополнительно на уровне пола площадки рабочего места.
Вопрос 249. В каких помещениях должна измеряться напряженность?
Ответ. Должна измеряться в производственных помещениях с постоянным пребыванием персонала, расположенных на расстоянии менее 20 м от токоведущих частей электроустановок, в том числе отделенных от них стеной.
Вопрос 250. Что должно применяться в качестве средств защиты от воздействия электрического поля?
Ответ. Должны применяться:
в ОРУ – стационарные экранирующие устройства и экранирующие комплекты, сертифицированные органами Госстандарта России;
на ВЛ – экранирующие комплекты (те же, что и в ОРУ).
Вопрос 251. В каких случаях не допускается применение экранирующих комплектов?
Ответ. Не допускается при работах, не исключающих возможности прикосновения к находящимся под напряжением до 1000 В токоведущим частям, а также при испытаниях оборудования (для работников, непосредственно проводящих испытания повышенным напряжением) и электросварочных работах.
Вопрос 252. Какие меры должны быть приняты для снятия наведенного потенциала при работе на участках отключенных токоведущих частей?
Ответ. Они должны быть заземлены. Ремонтные приспособления и оснастка, которые могут оказаться изолированными от земли, также должны быть заземлены. То же касается машин и механизмов на пневмоколесном ходу, находящихся в зоне влияния электрического поля.
Вопрос 253. Что должно применяться в качестве мер защиты от воздействия магнитного поля?
Ответ. Должны применяться стационарные или переносные магнитные экраны.
Вопрос 254. Каковы требования Правил к зонам электроустановок с уровнями магнитных и электрических полей, превышающими предельно допустимые, где по условиям эксплуатации не требуется даже кратковременное пребывание персонала?
Ответ. Должны ограждаться и обозначаться соответствующими предупредительными надписями или плакатами.
4.2. Генераторы и синхронные компенсаторы
Вопрос 255. При каких условиях допускаются установка и снятие специальных закороток при испытаниях генератора на участках его схемы или схемы блока после их заземления?
Ответ. Допускаются при условии использования средств защиты при рабочей частоте вращения генератора со снятым возбуждением и отключенным устройством АГП.
Вопрос 256. В каких случаях не требуется заземлять выводы блочного генератора при выполнении работ в схеме во время его останова?
Ответ. Не требуется, если повышающий трансформатор блока заземлен со стороны высшего напряжения, трансформатор собственных нужд на ответвлении – со стороны низшего напряжения и исключена возможность подачи напряжения через ТН.
Вопрос 257. Кому разрешено выполнять измерения напряжения на валу и сопротивления изоляции ротора работающего генератора?
Ответ. Разрешается выполнять по распоряжению двум работникам, имеющим группу IV и III.
Вопрос 258. Кто допускается к обслуживанию щеточного аппарата на работающем генераторе и какие при этом необходимо соблюдать меры предосторожности?
Ответ. Допускается единолично по распоряжению обученный для этой цели работник, имеющий группу III. При этом необходимо соблюдать следующие меры предосторожности:
работать в защитной каске с использованием средств защиты лица и глаз, застегнутой спецодежде, остерегаясь захвата ее вращающимися частями машины;
пользоваться диэлектрическими галошами, коврами; не касаться руками одновременно токоведущих частей двух полюсов или токоведущих и заземленных частей.
4.3. Электролизные установки
Вопрос 259. Какой максимально допустимый перепад давления между водородной и кислородной системами?
Ответ. Не должен превышать 1961,4 Па (200 мм вод. ст.).
Вопрос 260. Какие требования Правил к продувке аппаратов и трубопроводов электролизной установки?
Ответ. Должны перед пуском продуваться азотом. Не допускается продувка этих аппаратов углекислым газом. Ресиверы ЭУ могут продуваться азотом или углекислым газом.
Вопрос 261. До каких пределов следует вести продувку ресиверов инертным газом, воздухом и водородом?
Ответ. Следует вести до достижения в них концентраций компонентов, указанных в табл. 4.2.

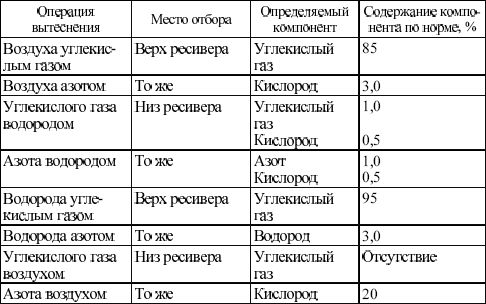

Таблица 4.2
Порядок продувки ресиверов
Вопрос 262. В каком случае обязательна продувка азотом аппаратов ЭУ и трубопроводов?
Ответ. Обязательна при отключении ЭУ более чем на 4 ч. Продувка азотом обязательна, если отключение связано с нарушением технологического режима или если после отключения необходимо откачать электролит из электролизера.
Вопрос 263. Как выполняются ремонтные работы на газопроводах водорода, ресиверах и аппаратах электролизной установки?
Ответ. Должны выполняться по наряду. Если работа не требует проведения технических мероприятий по подготовке рабочих мест, то ее можно выполнять по распоряжению под наблюдением оперативного персонала, обслуживающего данную установку.
Вопрос 264. Что необходимо для выполнения работ с открытым огнем на аппаратах ремонтируемой установки при наличии в том же помещении другой работающей установки?
Ответ. Необходимо отсоединить трубопроводы работающей установки от ремонтируемой и установить заглушки с хвостовиками. Место проведения работы с огнем должно быть ограждено щитами.
Не допускаются ремонтные работы на аппаратах, заполненных водородом.
Вопрос 265. Чем следует пользоваться для внутреннего освещения аппаратов во время их осмотра и ремонта?
Ответ. Следует пользоваться переносными светильниками во взрывозащищенном исполнении напряжением не более 12 В, огражденными металлическими сетками.
Вопрос 266. Какие требования Правил к оборудованию и трубопроводам ЭУ ресиверам и трубопроводам от ресиверов до машинного зала?
Ответ. Должны составлять на всем протяжении непрерывную электрическую цепь и присоединяться к заземляющим устройствам. В пределах ЭУ аппараты и трубопроводы должны быть заземлены не менее чем в двух местах.
Вопрос 267. Какое требование необходимо выполнить для проверки предохранительных клапанов?
Ответ. Установка должна быть отключена и продута азотом. Не допускаются испытания клапанов во время работы установки.
