Положение РПН контролируется при осмотрах оборудования. При этом необходимо сверять показания указателя положения переключателя на щите управления и на приводах РПН, поскольку может возникнуть рассогласование сельсина - датчика и сельсина - приемника. Кроме того, необходимо проверять одинаковое положение РПН всех параллельно работающих трансформаторов или отдельных фаз при пофазном управлении, а также производить запись показаний счетчика числа переключений РПН.
Большое влияние на электрическую износостойкость РПН оказывают значения переключающего тока:
при токах до 1000 А допускается выполнение не менее 60 000 переключений;
при разрыве тока более 1000 А допускается 25 000 переключений;
эксплуатационными инструкциями предписывается выполнять 10 000-20 000 переключений под нагрузкой, после чего контактор РПН необходимо вывести в ревизию и при этом заменить обгоревшие контакты контакторных устройств. Нагрев таких контактов усиливает процесс разложения масла.
Качество масла в баке контактора РПН оценивается по отсутствию влаги (не более 0,003 %) и минимальному пробивному напряжению, которое для РПН 35 кВ принято равным 30 кВ, для напряжений 110 и 220 кВ - соответственно 35 и 40 кВ. Пробы масла должны отбираться через каждые 5000 переключений, но не реже 1 раза в год.
Наличие масла в отсеке расширителя или в баках контакторов фиксируется по маслоуказателям. Следует знать, что при пониженном уровне масла увеличивается время горения дуги на контактах.
При низкой температуре окружающего воздуха необходим контроль за работой нагревательных элементов в баках контакторов. Если температура масла в баке контактора или в баке трансформатора (для РПН, встроенных в бак) понизится до минус 21 °C, то РПН следует вывести из работы. Следует иметь в виду, что в вязком масле контактор во время срабатывания испытывает значительные механические перегрузки, которые могут вызвать его повреждение.
Если в РПН предусмотрен обогрев контактора, то в зимний период при температуре окружающего воздуха минус 15 °C включается система автоматического обогрева контакторов. Включение этой системы вручную (кроме действия автоматики) не допускается.
При включении резервного трансформатора с устройством РПН, оборудованным электроподогревом, при температуре окружающего воздуха ниже минус 20 °C должна предварительно включаться на 13–15 ч система автоматического обогрева контактов. В этом случае пользоваться РПН разрешается только по истечении указанного времени.
Следует учитывать, что приводные механизмы РПН являются наиболее ответственными и наименее надежными узлами этих устройств. Поэтому их необходимо предохранять от попадания пыли, влаги, трансформаторного масла, а трущиеся детали и шариковые соединения передач следует смазывать незамерзающей тугоплавкой смазкой через каждые 6 мес.
При регулировании напряжения переключением ответвлений с помощью устройств РПН или ПБВ нельзя допускать длительного повышения напряжения на трансформаторе сверх номинального для данного ответвления более чем на 5 % при нагрузке не выше номинальной и на 10 % при нагрузке не выше 25 % номинальной.
Для автотрансформаторов без ответвлений в нейтрали и регулировочных трансформаторов допускается длительное повышение напряжения до 10 % сверх номинального.
Превышение указанных значений приводит к перенасыщению магнитопровода, резкому возрастанию тока и потерь ХХ. При этом потери в стали возрастают пропорционально квадрату напряжения. Увеличение потерь в стали приводит к форсированному износу изоляции и перегреву стальных конструкций.
При параллельной работе двух регулируемых трансформаторов изменение их коэффициентов трансформации следует производить одновременно, чтобы избежать перегрузки уравнительным током. При автоматическом управлении РПН такую задачу решает специальная блокировка. При отсутствии автоматического управления переключение ответвлений следует выполнять постепенно, не допуская рассогласования по ступеням ответвлений более чем на одну ступень.
Персонал потребителя, обслуживающий трансформаторы, обязан поддерживать соответствие между напряжением сети и напряжением, устанавливаемым на регулировочном ответвлении.
2.6. Заземление нейтралей трансформаторов. Дугогасящие реакторы для компенсации емкостных токов
Электрические сети 35 кВ и ниже работают с изолированной нейтралью обмоток трансформаторов или заземлением через дугогасящие реакторы, сети 110 кВ и выше - с эффективным заземлением нейтралей обмоток трансформаторов.
При необходимости компенсации емкостных токов в сетях 6, 10 и 35 кВ на ПС устанавливаются дугогасящие заземляющие реакторы с плавным или ступенчатым регулированием индуктивности. На напряжении 6 и 10 кВ дугогасящие реакторы подключаются к нейтральному выводу отдельного трансформатора, подключаемого к сборным шинам через выключатель. Количество и мощность дугогасящих реакторов 6-10 кВ определяются на основании данных энергосистемы.
На напряжении 35 кВ дугогасящие реакторы присоединяются, как правило, к нулевым выводам соответствующих обмоток трансформаторов через развилку из разъединителей, позволяющую подключать их к любому из трансформаторов.
Последствия от замыкания на землю в зависимости от вида электросети, значения емкостных токов и способы выполнения защит различны.
Так, в сетях с изолированной нейтралью однофазное замыкание на землю не вызывает КЗ, поскольку в месте замыкания проходит ток малой величины, обусловленный емкостью двух фаз на землю. Значительные емкостные токи компенсируются включением в нейтраль трансформатора дугогасящего реактора. В результате компенсации остается малый ток, который не в состоянии поддерживать горение дуги в месте замыкания, поэтому поврежденный участок не отключается. Однофазное замыкание на землю сопровождается повышением напряжения на неповрежденных фазах до линейного, а при замыкании через дугу возможно возникновение перенапряжений, распространяющихся на всю электрически связанную сеть. Для предохранения трансформаторов в сетях с изолированной нейтралью или с компенсацией емкостных токов от воздействия повышенных напряжений изоляцию их нейтралей выполняют на тот же класс напряжения, что и изоляцию линейных вводов. При таком уровне изоляции не требуется применения средств защиты нейтралей, кроме вентильных разрядников, включаемых параллельно дугогасящему реактору.

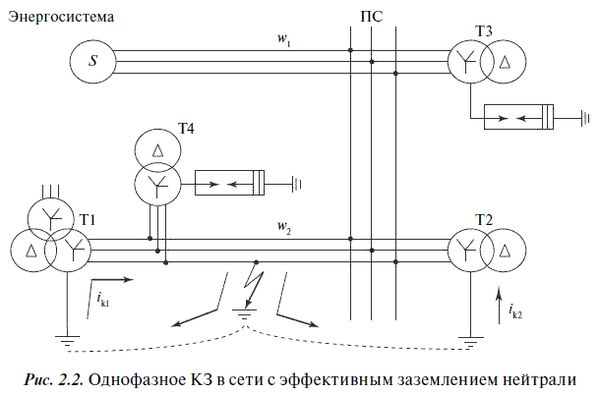

В сетях с эффективным заземлением нейтрали однофазное замыкание на землю приводит к КЗ, что видно из рис. 2.2.
Ток КЗ проходит от места повреждения по земле к заземленным нейтралям трансформаторов Т1 и Т2, распределяясь обратно пропорционально сопротивлениям ветвей. Защита от замыкания на землю отключает поврежденный участок. Через трансформаторы Т3 и Т4 ток однофазного КЗ не проходит, поскольку их нейтрали не имеют глухого заземления.
Однофазное замыкание на землю является причиной наибольшего числа повреждений в электросетях (по статистике - до 80 % случаев всех КЗ), и оно считается тяжелым видом повреждения. Поэтому для его предотвращения (снижения возможности возникновения) принимают специальные меры, например, такие как частичное разземление нейтралей трансформаторов. Эта мера не касается автотрансформаторов, поскольку они рассчитаны для работы с обязательным заземлением концов общей обмотки.
Число заземленных нейтралей на каждом участке по возможности выбирается минимальным и должно определяться расчетом. Основными требованиями к защите заземленных участков являются требования к релейной защите по поддержанию на определенном уровне токов замыкания на землю и обеспечение защиты изоляции разземленных нейтралей от перенапряжений. Последнее требование тем более важно, что все отечественные трансформаторы 110–220 кВ имеют пониженный уровень изоляции нейтралей.
При неполнофазных отключениях (включениях) ненагруженных трансформаторов с изолированной нейтралью, то есть когда коммутационная аппаратура (выключатели, разъединители или отделители) оказывается включенной не тремя, а двумя или даже одной фазой, переходный процесс сопровождается кратковременными перенапряжениями. Надежной защитой от таких процессов является применение вентильных разрядников.
На практике, помимо воздействия кратковременных перенапряжений, нейтрали трансформаторов могут оказаться под воздействием фазного напряжения промышленной частоты, которое опасно как для изоляции трансформатора, так и для разрядника в его нейтрали. Опасность усугубляется еще тем, что такое напряжение может длительно оставаться незамеченным при неполнофазных режимах коммутации выключателями, разъединителями и отделителями ненагруженных трансформаторов, а также при аварийных режимах.
При неполнофазном включении ненагруженного трансформатора, то есть при пофазной коммутации, его электрическое и магнитное состояние изменяется. Если включение трансформатора осуществляется со стороны обмотки, соединенной в звезду, то при наличии двух фаз напряжение на нейтрали и на отключенной фазе будет равно половине фазного. Если подать напряжение по одной фазе, то все обмотки трансформатора и его нейтраль будут находиться под напряжением включенной фазы. Во избежание негативных последствий и предупреждения аварии неполнофазный режим должен быть немедленно устранен.
В идеале наилучшей мерой защиты в таких случаях является глухое заземление нейтралей обмоток трансформаторов. Поэтому перед включением или отключением от сети трансформаторов 110–220 кВ, у которых нейтраль защищена вентильными разрядниками, следует наглухо заземлять нейтраль включаемой или отключаемой обмотки, если к тем же шинам или к питающей линии не подключен другой трансформатор с заземленной нейтралью.
Глухое заземление нейтрали трансформатора облегчает процессы отключения и включения намагничивающих токов, вследствие чего дуга при отключении трансформатора горит менее интенсивно и быстро гаснет.
Отключение заземляющего разъединителя в нейтрали трансформатора, работающего с разземленной нейтралью, следует производить сразу же после включения и проверки полнофазного включения коммутационного аппарата. Не допускается длительно оставлять нейтраль заземленной. Заземлением нейтрали изменяется распределение токов нулевой последовательности и нарушается селективность действия защит от однофазных замыканий на землю.
В настоящее время широкое распространение получили упрощенные схемы питания от одиночных и двойных проходящих линий 110–220 кВ. Число присоединяемых к ним трансформаторов может достигать 4–5. Если к такой линии присоединены два и более трансформаторов, то целесообразно хотя бы у одного из них иметь глухое заземление нейтрали, что позволит в случае неполнофазной подачи напряжения на линию вместе с подключенными к ней трансформаторами избежать появления опасных напряжений на изолированных нейтралях других трансформаторов. На линейных вводах всех подключенных к линии трансформаторов образуется симметричная трехфазная система напряжений, при которой напряжение на изолированной нейтрали трансформатора будет равно нулю.
В сетях с эффективно заземленной нейтралью трансформаторы при возникновении аварийных режимов подвержены опасным перенапряжениям. Это может иметь место, когда при обрыве и соединении провода с землей выделяется участок сети, не имеющей заземленной нейтрали со стороны источника питания. На таком участке напряжение на нейтралях трансформаторов становится равным по величине и обратным по знаку ЭДС заземленной фазы, а напряжение неповрежденных фаз относительно земли повышается до линейного. Возникающие при этом из-за колебательного перезаряда емкостей фаз на землю перенапряжения представляют опасность для изоляции трансформаторов и другого оборудования данного участка.
В сетях с эффективно заземленной нейтралью на случай перехода части сети в режим работы с изолированной нейтралью предусматривают защиты от замыкания на землю, реагирующие на напряжение нулевой последовательности 3Uо, которое появляется на зажимах разомкнутого треугольника ТН при соединении фазы с землей.
Такие защиты действуют на отключение выключателей трансформаторов с незаземленной нейтралью. Их настраивают так, чтобы при однофазном повреждении первыми отключались трансформаторы с изолированной нейтралью, а затем трансформаторы с заземленной нейтралью.
На ПС 110 кВ, где трансформаторы не могут получать подпитку со стороны СН и НН, такие защиты от замыкания на землю не устанавливаются и глухое заземление нейтралей не производится.
На основании изложенного оперативному персоналу необходимо выполнять следующие рекомендации:
при выводе в ремонт трансформаторов, а также при изменениях схем ПС необходимо обеспечивать режим заземления нейтралей, принятый в энергосистеме, и при переключениях не допускать в сетях с эффективно заземленной нейтралью выделения участков без заземления нейтралей у питающих сеть трансформаторов;
во избежание автоматического выделения таких участков на каждой системе шин ПС, где возможно питание от сети другого напряжения, рекомендуется иметь трансформатор с заземленной нейтралью с обязательной токовой защитой нулевой последовательности;
при выводе в ремонт трансформатора, нейтраль которого заземлена, необходимо предварительно заземлить нейтраль другого параллельно работающего с ним трансформатора;
без изменения положения нейтралей других трансформаторов производится отключение трансформаторов с изолированной нейтралью или нейтралью, защищенной вентильным разрядником.
2.7. Защита оборудования ПС от перенапряжений
Защита высоковольтного оборудования ПС от грозовых и коммутационных перенапряжений осуществляется:
от прямых ударов молнии - стержневыми и тросовыми молниеотводами;
от набегающих волн с отходящих линий - молниеотводами (от прямых ударов молнии на определенной длине этих линий) и защитными аппаратами, устанавливаемыми на подходах и в РУ, к которым относятся разрядники вентильные (РВ), ОПН, разрядники трубчатые (РТ) и защитные искровые промежутки.
Для оборудования ПС 110–220 кВ наибольшую опасность представляют грозовые перенапряжения, вследствие чего вольт-секундные характеристики искровых промежутков РВ должны быть такими, чтобы разрядники (например, типов РВС, РВМ, РВМГ) были отстроены от воздействия коммутационных перенапряжений.
Для сетей 330–750 кВ опасны как грозовые, так и коммутационные перенапряжения. Вследствие этого разрядники для ПС с таким напряжением (например, типа РВМК) выбираются на срабатывание при воздействии как грозовых, так и коммутационных перенапряжений.
Здания ЗРУ и ПС следует защищать от прямых ударов молнии в районах с числом грозовых часов в году более 20.
При установке стержневых молниеотводов на защищаемом здании от каждого молниеотвода прокладываются не менее двух токоотводов по противоположным сторонам здания.
РУ 3-20 кВ, к которым присоединены ВЛ, должны быть защищены РВ или ОПН, установленными на шинах или у трансформаторов. РВ или ОПН в одной ячейке с ТН должен быть присоединен до предохранителя ТН.
На подходах к подстанциям ВЛ 3-20 кВ с металлическими и железобетонными опорами установка защитных аппаратов не требуется. Однако при применении на ВЛ 3-20 кВ изоляции, усиленной более чем на 30 % (например, из-за загрязнения атмосферы), на расстоянии 200300 м от ПС и на ее вводе должны быть установлены защитные искровые промежутки.
Следует иметь в виду, что РВ морально и конструктивно устарели и уже сняты с производства, а оставшиеся в эксплуатации РВ практически отслужили свой нормативный срок. В настоящее время происходит их замена на современные ОПН. Таким образом, разрядники в качестве средств защиты от перенапряжений на вновь проектируемых ПС 110–750 кВ не применяются.
Необходимость установки ОПН для защиты оборудования в ячейках линий 330–750 кВ для ограничения коммутационных перенапряжений определяется расчетом и уровнем испытательных напряжений защищаемого оборудования.
Для линий 330 и 500 кВ длиной до 50 км установка ОПН не требуется.
Защитные аппараты от перенапряжений устанавливаются:
в цепи трансформатора (автотрансформатора);
на шинах РУ ПС;
у шунтирующих реакторов.
ОПН устанавливается для защиты трансформаторов, автотрансформаторов и шунтирующих реакторов в цепи их присоединений до выключателя.
2.8. Трансформаторное масло: изоляционные свойства, отбор проб, очистка, осушка и регенерация
Трансформаторное масло применяется в трансформаторах в качестве охлаждающей среды для отвода тепла от проводов обмоток, а также служит изоляцией.
Одной из основных характеристик трансформаторного масла является его вязкость, уменьшающаяся при росте температуры и возрастающая при ее снижении.
Высокая вязкость масла ухудшает работу механизмов систем охлаждения, в связи с чем эта величина является нормируемой и подлежит проверке перед его заливкой в трансформатор.
Изоляционные свойства масел характеризуются показателями, значения которых должны быть не ниже указанных в табл. 2.6.
Таблица 2.6
