Давление в рабочей полости цилиндра увеличивается с повышением сопротивления повороту колёс. Одновременно возрастает давление под реактивными плунжерами 2. Винт и золотник под действием пружин 4 и реактивных плунжеров 2 стремятся вернуться в среднее положение.
Чем больше сопротивление повороту колёс и выше давление в рабочей полости цилиндра, тем больше усилие, с которым золотник стремится вернуться в среднее положение, а также усилие на рулевом колесе. Если усилие на рулевом колесе возрастает с увеличением сопротивления повороту колёс, у водителя создается «чувство дороги».
При прекращении поворота рулевого колеса, а следовательно и движения поршня, поступающее в цилиндр масло действует на поршень-рейку с винтом и сдвигает золотник к среднему положению, что понижает давление в цилиндре до величины, необходимой для удержания колёс в повёрнутом положении.
В корпусе клапана управления имеется шариковый обратный клапан 6, соединяющий при неработающем насосе линии высокого давления и слива. В этом случае рулевой механизм работает как обычный рулевой механизм без гидроусилителя. Кроме этого, в корпусе клапана имеется предохранительный шариковый клапан 8, соединяющий линии высокого и низкого давления при давлении 6,5-7,0 МПа (65-70 кгс/см2) и тем самым предохраняющий насос от перегрева во время работы гидроусилителя при этом давлении.
Полости клапана управления и углового редуктора соединены со сливом и уплотнены по торцам резиновыми кольцами 48 и 41 круглого сечения. Аналогичными кольцами уплотнены все неподвижные соединения гидроусилителя.
Вал сошки уплотнён сальником 65 с упорным кольцом 66, предотвращающим выворачивание манжеты при высоком давлении. Наружный сальник 67 защищает вал сошки от попадания пыли и грязи.
Поршень в цилиндре уплотнён фторопластовым кольцом 26 в комбинации с распорным кольцом 27. Винт 37 рулевого механизма уплотнён в корпусе углового редуктора распорным 25 и резиновым 24 кольцами. Регулировочный винт 55 вала сошки уплотнён резиновым кольцом 59 круглого сечения.
Уплотнение ведущего вала 12 с шестерней углового редуктора комбинированное, состоит из двух сальников 14, которые фиксирует от осевого перемещения разрезное упорное кольцо 15.
В картере рулевого механизма имеется пробка 35 с магнитом, улавливающая стальные и чугунные частицы из масла.
При прямолинейном движении (рисунок 5.9) золотник 11 клапана управления 12 удерживается пружинами в среднем положении. Масло, подаваемое насосом, проходит через кольцевые щели клапана управления, заполняет полости цилиндра и через радиатор 15 сливается в бачок. С увеличением частоты вращения ротора интенсивность циркуляции и нагрев масла в гидравлическом усилителе возрастают. Перепускной клапан 10 ограничивает циркуляцию масла. При повышении расхода масла создается перепад давлений на торцевых поверхностях клапана вследствие увеличения сопротивления калиброванного отверстия К (рисунок 5.10). Когда усилие от разности давлений на клапан превысит силу пружины, он сместится и соединит нагнетательную полость насоса с баком. При этом большая часть масла будет циркулировать по контуру насос бак насос.

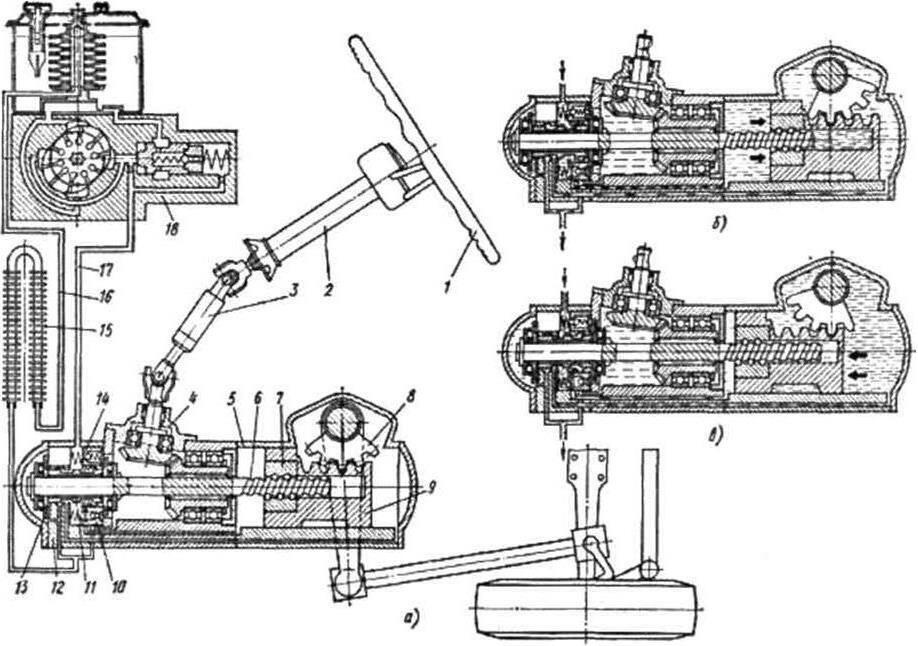

Рисунок 5.9 Схема работы рулевого управления КамАЗ
а принципиальная схема; б при повороте направо; в при повороте налево; 1 рулевое колесо; 2 рулевая колонка, 3 карданный вал; 4 угловой редуктор; 5 картер рулевого механизма; 6 винт; 7 шариковая гайка; 8 вал сошки с зубчатым сектором; 9 поршень-рейка; 10 перепускной клапан; 11 золотник; 12 клапан управления; 13 упорный подшипник; 14 предохранительный клапан; 15 масляный радиатор; 16 маслопровод низкого давления; 17 маслопровод высокого давления; 18 насос гидроусилителя
При повороте рулевого колеса усилие через карданную передачу, угловой редуктор, передается на винт рулевого механизма.
Если для поворота колес требуются значительные усилия, то винт, ввинчиваясь в гайку, (или вывинчиваясь из нее) сместит упорный подшипник и золотник, сдвигая при этом плунжер и сжимая центрирующие пружины. Смещение золотника в корпусе изменяет сечение кольцевых щелей, связанных с полостями цилиндра. Уменьшение сечения щели слива с одновременным повышением количества масла вследствие увеличения сечения щели нагнетания приводит к повышению давления в одной из полостей цилиндра. В другой полости цилиндра, где изменение сечений щелей противоположное, давление масла не возрастает. Если разность давлений масла на поршень создает силу большую силы сопротивления, то он начинает двигаться. Перемещение поршня через зубчатую рейку вызывает поворот сектора и далее, через рулевой привод, поворот управляемых колёс. Непрерывный поворот рулевого колеса поддерживает смещение золотника в корпусе, перепад давления масла в полостях цилиндра, перемещение поршня и поворот управляемых колёс.
Насос гидроусилителя рулевого управления КамАЗ (рисунок 5.10) с бачком установлен в развале блока цилиндров. Бачок с крышкой заправочной горловины и фильтром крепится винтами к корпусу насоса. Крышка бачка крепится болтом к стойке фильтра. Стыки крышки с болтом и корпусом уплотнены прокладками. В крышке установлен предохранительный клапан, ограничивающий давление внутри бачка. Масло, циркулирующее в гидравлической системе усилителя, очищается в сетчатом фильтре. В пробке заливной горловины укреплён указатель уровня масла.
Привод насоса шестерёнчатый, от блока распределительных шестерён. Шестерня 1 закреплена на валу 5 насоса шпонкой 6 и гайкой 2 со шплинтом 3.
Насос лопастного типа, двойного действия, т. е. за один оборот вала совершаются два полных цикла всасывания и два нагнетания. В роторе 38 насоса имеются пазы, в которых перемещаются лопасти 33. Ротор установлен внутри статора на валу 5 насоса на шлицах, посадка ротора на шлицах свободная.
Положение статора 35 относительно корпуса 37 насоса фиксировано, т. е. направление стрелки на статоре совпадает с направлением вращения вала насоса.

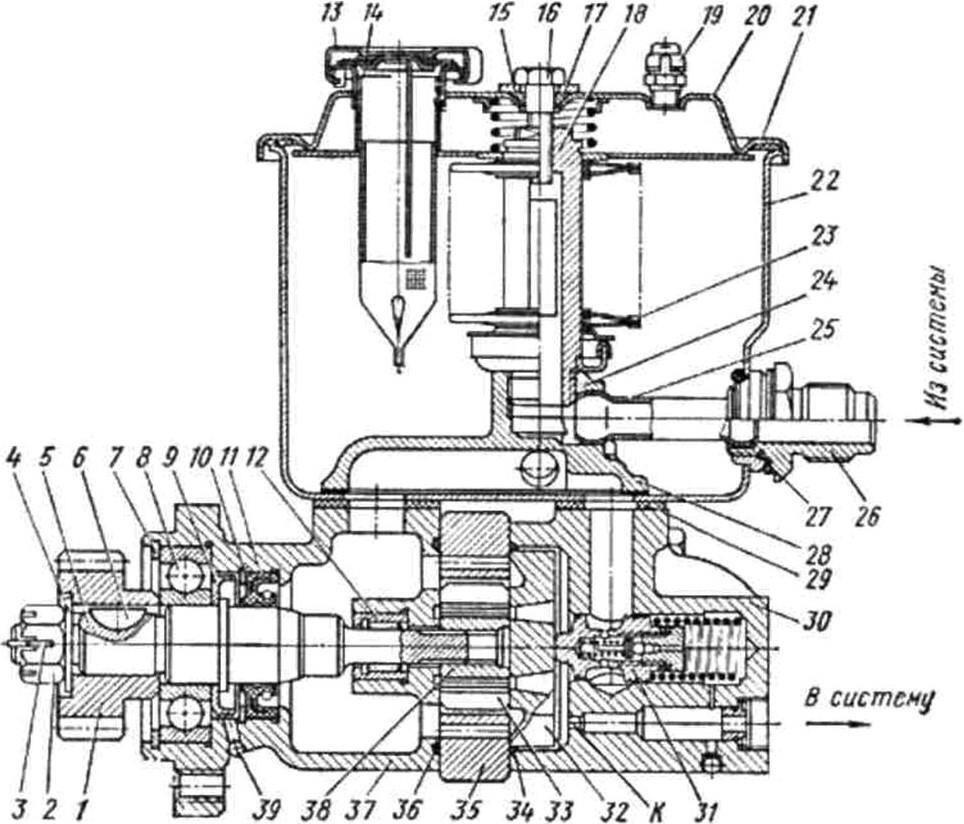

Рисунок 5.10 Насос гидроусилителя рулевого управления КамАЗ
1 шестерня привода; 2 гайка крепления шестерни; 3 шплинт; 4, 15, 27 шайбы; 5 вал насоса; 6 сегментная шпонка; 7 упорное кольцо; 8 шарикоподшипники; 9 маслосгонное кольцо; 10 упорное кольцо; 11 сальник; 12 игольчатый подшипник; 13 пробка заливной горловины; 14 заливной фильтр; 16 болт; 17, 34, 36 уплотнительные кольца; 18 стойка фильтра; 19 предохранительный клапан; 20 крышка бачка с пружиной; 21 уплотнительная прокладка крышки; 22 бачок насоса 23 сегментный фильтр; 24 коллектор насоса; 25 трубка бачка; 26 штуцер; 28 прокладка коллектора; 29 уплотнительная прокладка; 30 крышка насоса; 31 перепускной клапан в сборе с предохранительным клапаном; 32 распределительный диск; 33 лопасть насоса; 35 статор насоса; 37 корпус насоса; 38 ротор насоса; 39 шарик; К калиброванное отверстие.
При вращении вала насоса лопасти прижимаются к криволинейной поверхности статора под действием центробежной силы и давления масла, поступающего по каналам в распределительном диске 32 под лопасти насоса. Между лопастями образуются полости переменного объёма, которые заполняются маслом, поступающим из полостей всасывания распределительного диска. В полости всасывания масло поступает из полости корпуса 37 насоса по каналам в статоре 35. При уменьшении межлопастного объёма масло вытесняется в полость нагнетания по каналам в распределительном диске 32.
Торцовые поверхности корпуса и распределительного диска тщательно отшлифованы. Наличие на них, а также на роторе, статоре и лопастях забоин, заусенцев недопустимо.
На насосе установлен бачок 22 для масла, закрытый крышкой 20, которая закреплена болтом 16. Под ним установлены шайба 15 и резиновое кольцо 17, которое вместе с резиновой прокладкой 21 уплотняет внутреннюю полость бачка. В крышку бачка ввёрнут предохранительный клапан 19, ограничивающий давление внутри бачка. Все масло, возвращающееся из гидроусилителя в насос, проходит через расположенный внутри бачка сетчатый фильтр 23.
Насос имеет комбинированный клапан, расположенный в крышке 30 насоса. Этот клапан состоит из двух клапанов предохранительного и перепускного. Первый, помещённый внутрь второго, ограничивает давление масла в системе до 7,5-8,0 МПа (75-80 кгс/см2), а второй количество поступающего масла, подаваемого насосом к гидроусилителю при повышении частоты вращения коленчатого вала двигателя.
С увеличением подачи масла в систему гидроусилителя (в результате повышения частоты вращения коленчатого вала двигателя) разность давлений в полости нагнетания насоса и линии нагнетания гидроусилителя за счёт сопротивления отверстия К возрастает, а следовательно, увеличивается и разность давлений на торцах перепускного клапана. При определенной разности давлений усилие, стремящееся сдвинуть клапан, возрастает настолько, что пружина сжимается, и клапан, перемещаясь вправо, сообщает полость нагнетания с бачком. Таким образом, дальнейшее увеличение поступления масла в систему почти прекращается.
Для предотвращения шума при работе и уменьшения износа деталей насоса при большой частоте вращения коленчатого вала двигателя масло, которое перепускается клапаном 31, принудительно направляется обратно в полость корпуса насоса и каналы всасывания. Для этой цели служит коллектор 24, у которого внутренний канал, сообщающийся с полостью перепускного клапана, имеет малое проходное сечение, которое дальше расширяется. Это приводит к резкому увеличению скорости потока масла, перепускаемого во всасывающую полость корпуса, и создает некоторое повышение давления на всасывании.
