4.2.3 Рамы автомобилей МАЗ и КрАЗ

Рама автомобиля МАЗ клёпаная, состоит из двух продольных балок (лонжеронов) швеллерной формы с переменным сечением, изготовленных из полосовой низколегированной стали толщиной 8 мм.

Лонжероны рамы, изготовленные методом горячей штамповки, соединены в пяти местах поперечинами при помощи заклёпок. Поперечины штампованные, из низколегированной стали, вторая и третья из малоуглеродистой стали. На лонжеронах прикреплены кронштейны передней, задней и дополнительной рессор, боковых опор двигателя, крепления кабины, рулевого управления и др.

Конструктивной особенностью рамы является перенос крепления всех её силовых элементов и в особенности кронштейнов рессор и поперечин на вертикальные стенки лонжеронов в наиболее нагруженных местах.

Применение высокопрочной низколегированной стали, отсутствие заклёпочных соединений на нижних полках лонжеронов позволили благоприятно распределить напряжения и достичь высокой прочности рамы.

Рама автомобиля КрАЗ состоит из двух продольных балок лонжеронов, соединённых между собой пятью поперечинами. Лонжероны изготовлены из швеллера, прокатанного из низколегированной стали. Верхние полки лонжеронов в передней части срезаны для размещения радиатора системы охлаждения двигателя. К передним концам лонжеронов приварены кронштейны и угольники для крепления переднего буфера и решётки радиатора.

Поперечина  1 своей нижней полкой приварена дуговой сваркой к нижним полкам лонжеронов, а в вертикальной плоскости соединена с лонжеронами отогнутыми фланцами: На поперечине устанавливается радиатор, а снизу монтируется пусковой подогреватель двигателя. В передней части к лонжеронам рамы с помощью болтов крепятся кронштейны передних рессор. Кронштейны отлиты из стали. Под гайки болтов, крепящих кронштейны к нижним полкам лонжеронов, устанавливаются косые шайбы, компенсирующие наклон внутренних поверхностей полок.

Поперечина  2 сварной конструкции соединена с верхними полками лонжеронов заклёпками и накладками, а с вертикальными стенками угольниками. В центральной части рамы к её лонжеронам снизу крепятся кронштейны задних опор раздаточной коробки.

Поперечина  3 соединена с лонжеронами заклёпками и болтами. Наиболее нагруженная поперечина  4 расположена над балансирной тележкой задней подвески автомобиля. Через неё на раму передаются толкающие усилия и усилия от реактивного и тормозного моментов, воспринимаемые реактивными штангами. Поперечина состоит из двух частей передней и задней, соединённых дуговой сваркой. К лонжеронам рамы поперечина прикреплена болтами, косынками и фланцами. В месте установки кронштейнов балансира задней подвески к нижним полкам лонжеронов приварены подкладки из швеллера  18, прокатанного из стали. В местах возможного упора ограничителей задних мостов внутрь подкладок вварены штампованные усилители.

Поперечины  1, 3 и 4 изготовлены штамповкой из листовой стали толщиной 8 мм.

Поперечина  5 рамы коробчатого сечения прикреплена к полкам лонжеронов заклёпками и болтами. В центральной части, где устанавливается буксирная вилка, в поперечину вварен усилитель.

В передней части рамы к нижним полкам лонжеронов автомобилей всего семейства КрАЗ болтами крепится поперечина переднего буксирного прибора.

4.2.4 Тягово-сцепное устройство

Тягово-сцепные устройства состоят из разъёмно-сцепного механизма, амортизационно-поглощающего механизма и деталей крепления.

Тягово-сцепные устройства классифицируются по конструкции основной сопрягаемой пары и делятся на:

 крюковые (пара крюк  петля);

 шкворневые (пара шкворень  петля);

 шаровые (пара шар  петля).

Дополнительным классификационным признаком служит тип упорного элемента амортизационно-поглощающего механизма это витые цилиндрические пружины, резиновые элементы и концевые пружины.

Наиболее распространёнными являются крюковые устройства с резиновым упругим элементом (рисунок 4.3).

Основой тягово-сцепного устройства служит крюк 12 (рисунок 4.3), на котором установлена защёлка 11, стопорящаяся фиксатором 7, что препятствует самопроизвольному выходу петли. Стержень крюка установлен в двух подшипниках скольжения, что обеспечивает поворот крюка вокруг оси и перемещения стержня в продольном направлении. Внутри корпуса 5 помещен резиновый элемент 4, предварительно сжатый двумя шайбами 3 и 14 с помощью гайки стержня 2, что обеспечивает условия работы сцепного устройства.

КОНЕЦ ОЗНАКОМИТЕЛЬНОГО ОТРЫВКА

Рисунок 4.3 Крюковое тягово-сцепное устройство

1 защитный кожух; 2 гайка; 3, 14 опорные шайбы; 4 упругий элемент; 5 корпус; 6 задняя поперечина рамы; 7 фиксатор защёлки; 8 шплинт; 9 ось фиксатора; 10 цепочка шплинта; 11 защёлка; 12 крюк; 13 крышка корпуса


Резиновый элемент имеет нелинейную характеристику, поэтому его жёсткость при трогании автопоезда невелика, а при движении она возрастает, что отвечает условиям нагрузки.

Основной недостаток тягово-сцепных устройств быстрое изнашивание зева крюка, что приводит к увеличению зазора в паре крюк петля и снижению прочности.

4.2.5 Седельно-сцепное устройство

Седельно-сцепное устройство, установленное на седельных тягачах, служит для шарнирного соединения тягача с полуприцепом, передачи части нагрузки от полуприцепа на раму тягача и передачи тягового усилия от тягача к полуприцепу, обеспечивает полуавтоматические сцепку и расцепку тягача с полуприцепом.

При износе поверхностей губок сцепного механизма, охватывающих шкворень полуприцепа, нужно заменить губки новыми или восстановить их наплавкой металла с последующей обработкой.

Седельно-сцепное устройство установлено на кронштейнах 26 с резинометаллическими шарнирами 25, которые прикреплены к раме автомобиля болтами. Оси 29 шарниров фиксируются от осевого перемещения стопорными пластинами 4 с болтами. Седло 6 вращается в шарнирах кронштейнов, что допускает продольный наклон седла.

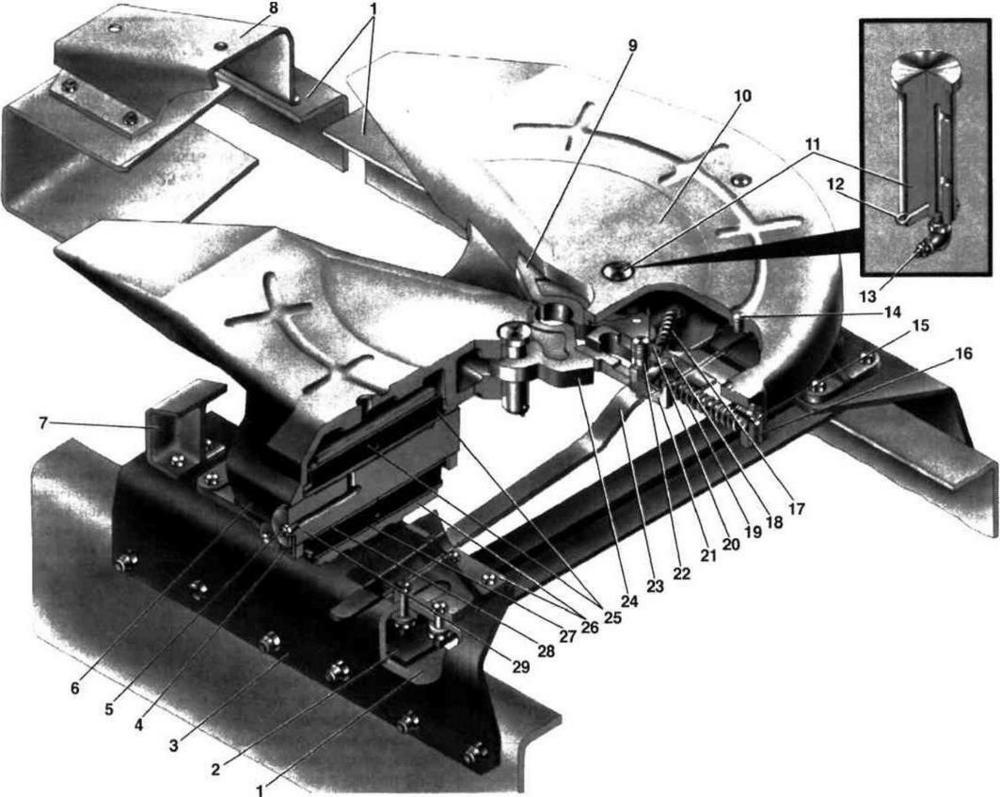

Рисунок 4.4 Седельно-сцепное устройство

1 рама автомобиля; 2 поперечина седельного устройства; 3 кронштейн седельного устройства; 4 пластина стопора; 5 маслёнка; 6 седло; 7 опора седельного устройства; 8 склиз седельного устройства; 9 левая губка; 10 опорная поверхность плиты седельного устройства; 11 палец губки; 12 шплинт; 13 маслёнка; 14 шпилька крепления рукоятки; 15 ось предохранительной планки; 16 предохранитель саморасцепки сцепного механизма; 17 пружина собачки запорного кулака; 18 ось собачки запорного кулака; 19 пружина запорного кулака; 20 защёлка запорного кулака; 21 запорный кулак; 22 ось запорного кулака; 23 рукоятка замка захвата; 24 правая губка; 25 шарнир; 26 кронштейн; 27 наружная втулка; 28 внутренняя втулка; 29 ось шарнира


Резинометаллические шарниры 25 позволяют значительно снизить динамические нагрузки, передаваемые полуприцепом на раму тягача, а также обеспечивают некоторый поперечный наклон седла.

Сцепной механизм, размещенный под опорной плитой седла, состоит из двух сцепных губок 9 и 24, запорного кулака 21 со штоком и пружиной 19, защелки 20 с пружиной 17, рычага 10 управления расцепкой и предохранителя 16 саморасцепки.

Запорный кулак имеет два положения: заднее губки закрыты, переднее губки открыты. Шток запорного кулака 21 удерживается от случайного перемещения в переднее положение предохранителем 16 саморасцепки. После предварительного поворота предохранителя саморасцепки кулак отводится в переднее положение рычагом 23 управления расцепкой и фиксируется в этом положении защёлкой 20. При введении сцепного шкворня в зев губок (кулак зафиксирован защёлкой во взведённом положении) они раскрываются, и кулак, освобождённый от фиксации защёлки, перемещается в затылок губок. При дальнейшем перемещении шкворня кулак под действием пружины 19 входит в паз губки. Таким образом обеспечивается их надёжное запирание.

4.3 Мосты большегрузных автомобилей

Мостом называют агрегат, связывающий между собой колёса одной оси автомобиля, воспринимающий и передающий усилия, действующие на колёса со стороны дороги через подвеску на раму или кузов автомобиля.

Вертикальные усилия возникают от дорожных неровностей и зависят от массы автомобиля, продольные обусловлены силами тяги и сопротивления движению, поперечные зависят от массы, скорости движения и силы сцепления с опорной поверхностью.

Отличительной особенностью моста является наличие балки, которая служит опорой для подшипниковых узлов колёс.

На большегрузных автомобилях задний мост выполняют обычно ведущим, а передний мост управляемым или комбинированным (ведущим и управляемым). Вертикальные усилия передаются упругими элементами подвески, а продольные и поперечные как подвеской, так и специальными штангами. При передаче крутящего момента на ведущем мосту возникает реактивный момент, стремящийся повернуть мост в направлении, противоположном направлению вращения ведущих колёс. При торможении на мосты автомобиля действуют тормозные моменты, имеющие обратное направление. Обычно эти моменты передаются от мостов на раму через рессоры, но при балансирной или пневматической подвесках для их передачи используют рычаги или штанги.

КОНЕЦ ОЗНАКОМИТЕЛЬНОГО ОТРЫВКА
