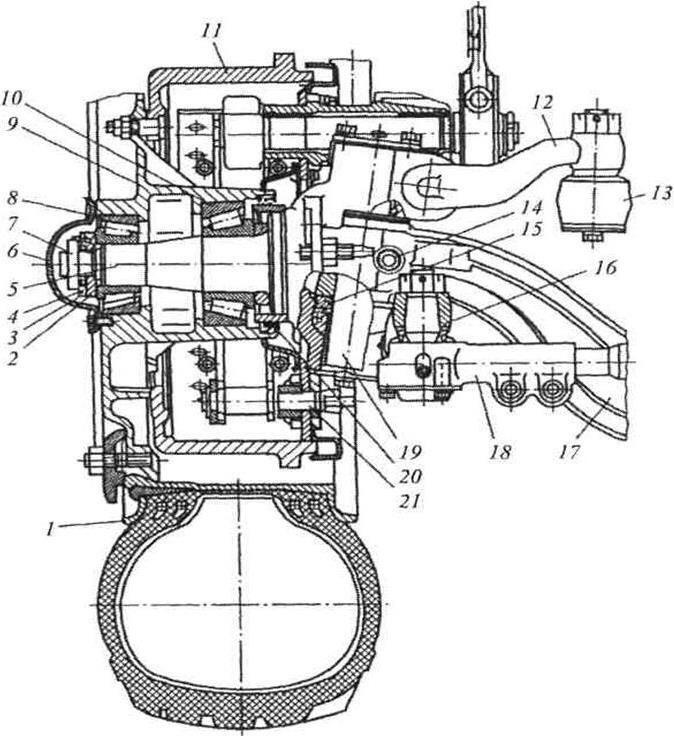

Рисунок 4.17 Передний мост автомобиля ЗИЛ-431410
1 ступица; 2 роликоподшипники; 3 гайка; 4 замочное кольцо; 5 контргайка; 6 поворотная цапфа; 7 замочная шайба; 8 шкворень; 9 тормозной барабан; 10 втулка; 11 прокладки; 12 штифт; 13 балка; 14, 15 опорные шайбы
Поворотная цапфа 6 стальная кованая. Она имеет фланец, на наружной стороне которого в вертикальной плоскости расположены два выступа с запрессованными в них втулками 10, в которые входят концы шкворня. Таким образом, правая и левая поворотные цапфы 6, вращаясь на шкворнях 8, могут поворачиваться в горизонтальной плоскости в обе стороны. Максимальный угол поворота цапф вправо составляет 34°, влево 36°. Для облегчения поворота управляемых колёс между балкой и нижним выступом фланца цапф установлены опорные шайбы 14 и 15. Для регулирования осевого зазора между поворотной цапфой и проушиной балки служат прокладки 11.
На поворотных цапфах установлены роликоподшипники 2, на которых вращается ступица 1 с передним колесом. Внутренние кольца подшипников сидят на шейках цапфы, а наружные запрессованы в гнезда ступицы колеса. Подшипники регулируют гайкой 3, фиксируемой при помощи замочного кольца 4, замочной шайбы 7 и контргайки 5.
С внутренней стороны ступицы к фланцу прикреплён болтами с гайками тормозной барабан 9. На наружных фланцах ступиц имеются отверстия для запрессовки в них шпилек, на которые устанавливаются диски управляемых колёс автомобиля.
Передний мост грузовых автомобилей КамАЗ (рисунок 4.18) неразрезной. В бобышках стальной балки 17 двутаврового сечения стопорными клиньями 14 закреплены шкворни 19, на которых установлены поворотные цапфы 5.
Рисунок 4.18 Передний управляемый мост автомобилей КамАЗ
1 колесо; 2 гайка; 3,4 шайбы; 5 цапфа; 6 крышка; 7 контргайка; 8,10,15 подшипники; 9 ступица; 11 тормозной барабан; 12, 16 рычаги; 13, 18 тяги; 14 стопорный клин; 17 балка; 19 шкворень; 20 манжета; 21 тормозной механизм
Цапфы свободно поворачиваются вокруг шкворней на бронзовых втулках, запрессованных в ушки цапф, и на упорных подшипниках 15, находящихся между цапфами и балкой моста. К фланцам поворотных цапф прикреплены тормозные механизмы 21 колёс. В ушках цапф закреплены рычаги 16 для крепления поперечной рулевой тяги 18 и поворотный рычаг 12 в левой цапфе для крепления продольной рулевой тяги 13. На поворотных цапфах на роликовых конических подшипниках 8 и 10 установлены ступицы 9 с тормозными барабанами и управляемыми колёсами 1. Ступицы колёс на поворотных цапфах закреплены гайкой 2, замковыми шайбами 3 и 4 и контргайкой 7. Снаружи ступицы закрыты крышками 6 с прокладками, а изнутри манжетами 20.
Основной несущей деталью переднего моста автомобилей МАЗ является балка 33 (рисунок 4.19). Она изготовляется методом горячей штамповки из стали и имеет двутавровое сечение с площадками на верхней полке для крепления рессор.
С целью повышения износостойкости поверхность шкворня подвергается, закалке ТВЧ. Нижняя цилиндрическая шейка шкворня опирается на бронзовую втулку, запрессованную в ушко поворотной цапфы. Так как ушки поворотной цапфы обработаны в линию и имеют одинаковый диаметр, а диаметр верхнего конца шкворня меньше диаметра нижнего, то сверху на шкворень устанавливается стальная втулка, которая компенсирует разность в указанных диаметрах и одновременно является распорной втулкой. Втулка вместе со шкворнем поворачивается в бронзовой втулке 22 верхнего ушка поворотной цапфы.
На резьбовой конец шкворня навернута гайка, с помощью которой устраняют зазор в коническом соединении шкворня с балкой передней оси. Гайка стопорится замковой шайбой.
Между нижним ушком поворотной цапфы и балкой расположен упорный шариковый подшипник 31. Балка опирается на этот подшипник через опорную шайбу 25, прилегающую к нему плоской стороной, а к балке сферической поверхностью, что обеспечивает правильную самоустановку подшипника. При таком соединении балки передней оси с поворотной цапфой горизонтальные нагрузки воспринимаются бронзовыми; втулками, запрессованными в ушки поворотной цапфы, а вертикальные упорным шариковым подшипником.

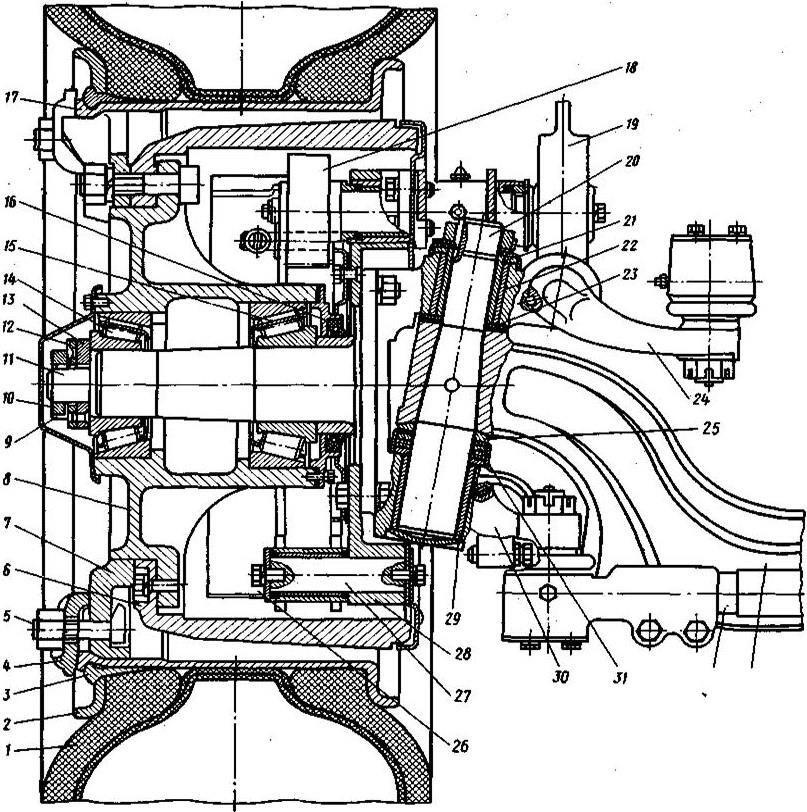

Рисунок 4.19 Передняя ось со ступицей колеса
1 колесо; 2 бортовое кольцо; 3 замочное кольцо; 4 прижим; 5 болт; 6 тормозной барабан; 7 диск; 8 ступица; 9 стопорная шайба; 10 контргайка; 11 поворотный кулак; 12 замковая шайба; 13 гайка ступицы; 14, 15 подшипники; 16 сальник; 17 обод; 18 разжимной кулак; 19 регулировочный рычаг; 20 шкворень; 21 стальная втулка; 22, 29 бронзовые втулки; 23 регулировочные прокладки; 24 рычаг продольной рулевой тяги; 25 сферическая шайба; 26 тормозная колодка; 27 ось колодок; 28 суппорт; 30 рычаг поперечной рулевой тяги; 31 подшипник шкворня; 32 поперечная рулевая тяга; 33 балка передней оси
Для свободного вращения при ограниченном вертикальном перемещении поворотной цапфы и связанного с ним колеса на шкворне между верхним ушком поворотной цапфы и балкой передней оси имеется зазор, который должен быть в пределах от 0,1 до 0,4 мм. Для обеспечения заданного зазора между верхним ушком поворотной цапфы и балкой установлены металлические регулировочные шайбы 23. Поворотные цапфы соединены с рулевой трапецией.
На конических роликовых подшипниках поворотной цапфы вращается ступица 8 переднего колеса. Подшипники закреплены на цапфе гайкой 13 с замковым кольцом 12 и контргайкой 10 с шайбой 9.
Ступицы колёс, отлитые из ковкого чугуна, с наружной стороны имеют шесть фигурных спиц, к которым при помощи болтов закреплены диск 7 и тормозной барабан 6.
Передний мост автомобилей КрАЗ с колёсной формулой 6х4 является управляемым. Он воспринимает от рамы вертикальную нагрузку и передает на раму продольные и поперечные силы от колёс. Устройство передней оси автомобиля КрАЗ показано на рисунке 4.20. Она состоит из балки 17 двутаврового сечения, изогнутой в средней части вниз для более низкого расположения центра тяжести автомобиля, что повышает его устойчивость.

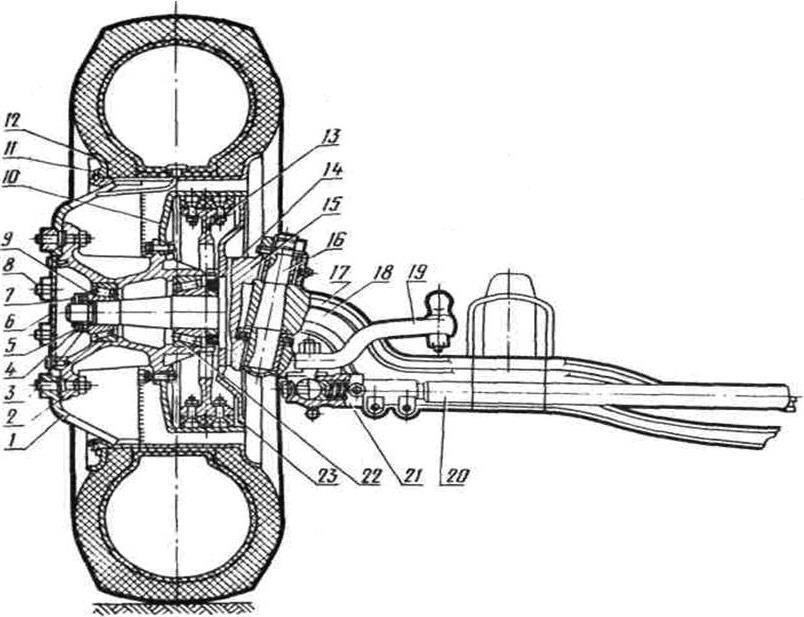

Рисунок 4.20 Передняя ось автомобиля КрАЗ
1 диск колеса; 2 ступица; 3 гайки; 4, 5 шайбы; 6 крышка ступицы; 7 контргайка; 8 шпилька колеса; 9 наружный подшипник; 10 тормозной барабан; 11 замочное кольцо; 12 бортовое кольцо; 13 тормозная колодка: 14 сальник: 15 поворотная цапфа; 16 шкворень поворотной цапфы; 17 балка передней оси; 18 подшипник шкворня; 19 левый рычаг рулевой трапеции; 20 поперечная рулевая тяга; 21 наконечник поперечной рулевой тяги; 22 внутренний подшипник; 23 тормозной диск
Балка имеет две площадки для установки рессор. На обоих концах балки высверлены конические отверстия, в которые устанавливаются шкворни 16 поворотных цапф 15. Каждый шкворень жёстко крепится в балке с помощью гайки и опирается на цапфу через упорный подшипник. На ось цапфы на двух конических роликовых подшипниках 22 устанавливается ступица 2 колеса, которая крепится на оси гайкой 3, являющейся одновременно регулировочной для подшипников. Затяжка подшипников должна обеспечивать свободное, но без заметного осевого люфта, вращение колеса. ПОДШИПНИКИ при сборке ступицы смазываются консистентной смазкой, а самоподжимной сальник 14 предотвращает её вытекание при эксплуатации автомобиля. Поворотная цапфа левого колеса верхней проушиной соединяется с продольной рулевой тягой, а нижние проушины обеих поворотных цапф соединяются между собой поперечной рулевой тягой 20.
4.3.4 Углы установки передних колёс
Автомобиль должен сохранять прямолинейное движение и возвращаться к нему после поворота. Нельзя допускать скольжение шин по дороге, так как это приводит к их быстрому изнашиванию. Для выполнения этих требований передние колёса и шкворни поворотных цапф управляемых мостов устанавливают под определёнными углами. Конструкция переднего моста обеспечивает развал и схождение передних колёс, а также поперечный (боковой) и продольный углы наклона шкворней.
Угол развала колёс (рисунок 4.21, а) определяется углом α, образуемым плоскостью вращения колеса с вертикальной плоскостью. Он обеспечивается углом наклона поворотных цапф вниз и считается положительным, если верхняя часть колеса отклонена наружу от вертикальной плоскости. Угол развала различен у разных моделей автомобилей и составляет от 0° до 2°.
Угол развала необходим для обеспечения перпендикулярного расположения колёс к поверхности дороги при движении автомобиля. Кроме того, при установке колёс с углом развала сила реакции дороги в основном передается на внутренний подшипник ступицы колеса, выполняемый обычно большего размера, чем внутренний.

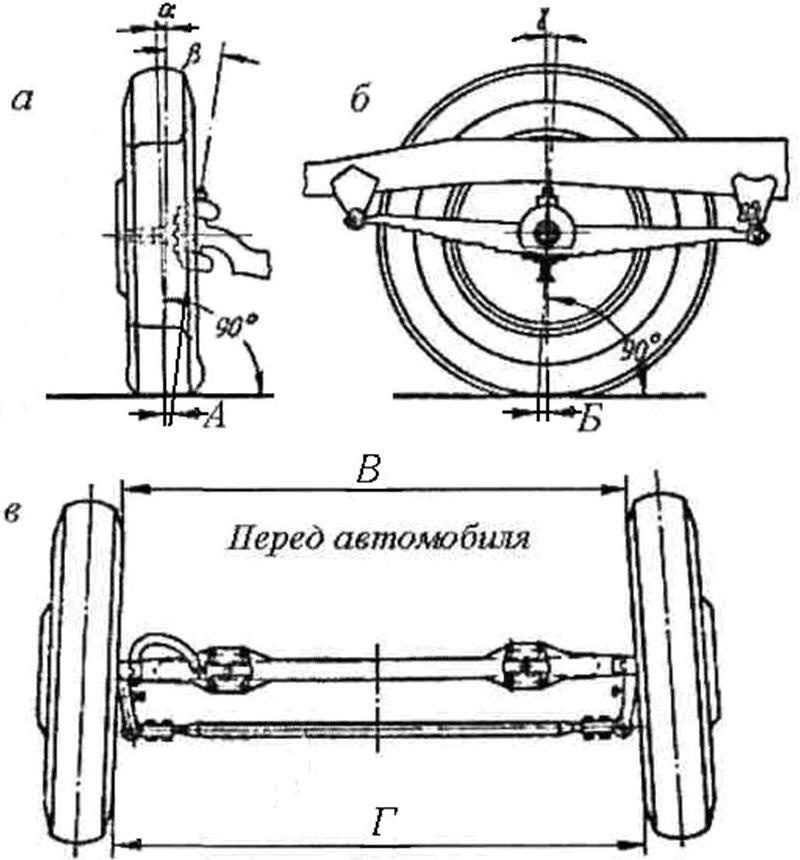

Рисунок 4.21 Углы установки управляемых колёс
Схождение колёс, (рисунок 4.21, в) необходимо для того, чтобы обеспечить их параллельное качение. При движении автомобиля из-за установки колёс с развалом возникает усилие, способствующее разворачиванию колёс на угол от 0,5° до 1° от вертикальной плоскости автомобиля. При этом колёса стремятся катиться по расходящимся дугам. Для устранения этого явления применяют схождение колёс, при котором расстояние В между колёсами впереди делают несколько меньше, чем рас стояние Г между колёсами сзади. В результате схождения колёс они катятся параллельно и строго в продольной плоскости автомобиля, что устраняет боковое скольжение колёс по дороге и уменьшает изнашивание шин. Так как угол схождения колёс не превышает 1°, поэтому на практике схождение определяют как разность расстояний В и Г, которые измеряют между ободьями колёс или боковинами шин на высоте их осей. Схождение колёс зависит от угла развала и составляет от 2 до 12 мм. Поперечный наклон шкворня определяется углом β (рисунок 4.21, а), образуемым осью шкворня с вертикальной плоскостью, параллельной продольной плоскости автомобиля, иными словами, верхний конец шкворня наклонен внутрь к середине балки моста. Такой наклон шкворня совместно с углом развала колёс уменьшает расстояние между точкой пересечения геометрической оси шкворня с дорогой и точкой центра контакта шины, т. е. уменьшается плечо А момента, который необходимо приложить при повороте колёс автомобиля, следовательно, облегчается управление автомобилем. Кроме того, при повороте колёс вокруг шкворней с поперечным наклоном передняя часть автомобиля несколько приподнимается и при выходе его из поворота под действием силы тяжести стремится опуститься, обеспечивая возвращение колёс в исходное положение, как только исчезнет сила, удерживающая колёса в положении поворота. Эти углы сравнительно велики и находятся в пределах от 6° до 10°.
