Скрытая электропроводка электропроводка, которая прокладывается внутри строительных конструкций здания, а также под слоем штукатурки.
Комбинированная электропроводка это сочетание открытого и скрытого способа монтажа. Провода прокладываются в специальных кабель-каналах полых коробах различного сечения. В них убираются все кабели: телефонные, компьютерные, телевизионные и электрические. Такая электропроводка хороша тем, что имеет все преимущества открытой проводки, но не имеет ее главного недостатка малой эстетичности. Кроме того, комбинированная электропроводка гораздо безопаснее, чем открытая.
Чаще всего комбинированная электропроводка применяется в офисных помещениях, поэтому большинство кабель-каналов производятся белого цвета, то есть в так называемом «офисном исполнении». Но есть и варианты «квартирного исполнения» отделка под дерево (палисандр, дуб, ясень, бук и т. д.).
Скрытая электропроводка
В самом общем варианте скрытую электропроводку можно разделить на сменяемую и несменяемую.
Сменяемая электропроводка это вариант прокладки, который позволяет осуществлять замену и (или) ремонт электропроводки (проводов) в процессе эксплуатации без разрушения строительных конструкций.
Несменяемая электропроводка это та электропроводка, которую невозможно заменить и (или) отремонтировать без разрушения строительных конструкций или нарушения целостности штукатурки.
Естественно, для жилого дома предпочтительнее сменяемая электропроводка. Бывают различные случаи, когда электропроводка нуждается в ремонте или замене (хотя бы в банальных усовершенствованиях для подключения большего количества потребителей электроэнергии). И если для каждого ремонта нужно будет пробиваться через штукатурку, то замена или ремонт электропроводки обойдется в весьма солидную сумму, не учитывая таких «мелочей», как продолжительное время ремонта и мусор в жилом помещении.
В зависимости от класса безопасности помещения применяются различные способы прокладки скрытой электропроводки. Так, во взрывоопасных зонах (некоторые типы производственных помещений) скрытая электропроводка прокладывается в стальных водогазопроводных трубах. Пожароопасные помещения требуют тонкостенных и электросварных труб.
Примечание
Не стоит думать, что пожароопасное помещение встречается только на производстве. Оно может быть и в обычном доме. К примеру, довольно часто в коттеджах или частных домах устраивают слесарные или механические мастерские. Разумеется, такие мастерские невелики, но тем не менее они являются пожароопасными (древесная стружка, искры от металла, ветошь, валяющаяся в углу, и др.). К пожароопасным помещениям можно отнести и гараж, особенно если он располагается под домом (топливо, смазочные материалы и др. все это горючие жидкости).
Поэтому, прежде чем отбрасывать мысль о пожарной безопасности, как следует подумайте: не подпадает ли какое-либо помещение в вашем доме под категорию повышенной пожарной опасности.
Если помещение не относится к категории взрывоопасных или пожароопасных зон, то скрытую проводку можно прокладывать в гибких металлорукавах, коробах, в трубах из полиэтилена, полипропилена, винипласта или в резинобитумных трубах.
Внимание
Способ прокладки электропроводки и ее вид выбираются в зависимости от условий окружающей среды, требований пожарной безопасности и марок используемых проводов и кабелей. Поэтому планирование электропроводки следует начинать с оценки помещения.
Оценка помещения
Чтобы оценить пожароопасность помещения, в котором вы собираетесь прокладывать электропроводку, ознакомьтесь с табл. 1.1. От правильности вашей оценки будет зависеть безопасность электропроводки, ведь не зря установлены нормы и правила, которые оговаривают способы и виды прокладки проводки в различных типах помещений, а также марки проводов, которые применяются в том или ином случае.

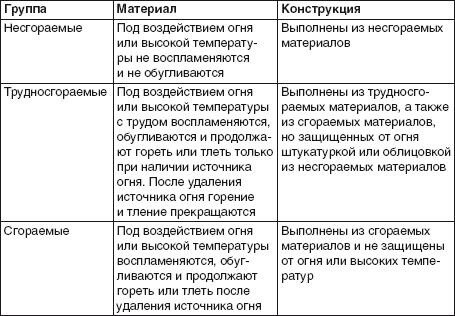

Таблица 1.1. Возгораемость строительных материалов и конструкций
Рассмотрим подробнее, что есть что.
Несгораемые материалы не могут гореть ни при каких условиях (для знатоков физики оговорюсь: плазменные разряды исключаем). То есть это неорганические материалы как естественного, так и искусственного происхождения: различные металлы, минеральная вата (в том числе и в плитах), гипс и гипсоволокно.
Трудносгораемые материалы имеют в своем составе не только несгораемые компоненты, но и сгораемые. К примеру, глиносоломенные материалы, в которых глина не горит, а солома легко воспламеняется. В трудносгораемых материалах содержится асфальтобетон, гипс, бетон, минеральная вата, но одновременно они имеют более 80 % органического заполнителя соломы, войлока, древесины и т. п. Трудносгораемые материалы не слишком активно загораются за счет наличия в их составе несгораемых материалов, а также специальных пропиток. Но все же совершенно пожаробезопасными их назвать нельзя.
Сгораемые материалы не имеют в своем составе неорганических несгораемых компонентов. Обычно это материалы органического происхождения, к тому же не прошедшие специальной обработки против возгорания (к примеру, древесина обрабатывается антипиренами специальными пропитками против возгорания).
Влажность помещения еще один немаловажный фактор, который нужно учитывать, выбирая способ прокладки и тип электропроводки. Помещения по признаку влажности разделяются следующим образом:
сухие относительная влажность воздуха около 60 %;
влажные относительная влажность воздуха 6075 % (обычно в таких помещениях на металлических поверхностях конденсируется немного влаги, а в воздухе в незначительном количестве имеются пары);
сырые относительная влажность воздуха выше 75 % (конденсата и паров гораздо больше, чем во влажных помещениях);
особо сырые относительная влажность воздуха около 100 % (в таких помещениях конденсатом покрыто практически все и потолок, и стены, и пол, и предметы, находящиеся в помещении).
Пожароопасными являются не те помещения, в которых имеются сгораемые материалы, а те, в которых хранятся или используются горючие вещества. Например, гараж, в котором хранятся канистры с бензином или соляркой, или мастерская, в которой имеется ветошь (данный материал способен к самовозгоранию), это пожароопасные помещения.
С учетом влажности, температуры, наличия токопроводящих полов и других условий, которые могут способствовать поражению электрическим током, помещения могут подразделяться:
на особо опасные;
помещения повышенной опасности;
помещения без повышенной опасности.
Факторами риска считаются: токопроводящие влага, пыль и полы, высокая температура, возможность одновременного прикосновения к заземленным конструкциям и к металлическим корпусам электрооборудования (недаром первое правило техники электробезопасности гласит: если вы держитесь одной рукой за прибор, то не хватайтесь второй рукой за батарею).
Помещения без повышенной опасности не имеют условий, создающих опасность (к примеру, нет токопроводящих полов, в помещении поддерживается низкая температура, невысокая влажность, не хранятся горючие и взрывоопасные вещества и т. д.). Факторы риска в таких помещениях отсутствуют.
В помещениях с повышенной опасностью имеется хотя бы один фактор риска, а в помещениях особо опасных два фактора риска и более одновременно.
Ознакомившись с табл. 1.21.4, приведенными ниже, вы сможете охарактеризовать свои помещения по степени опасности поражения электрическим током, а также выбрать вид и способ прокладки электропроводки в соответствии с вашими условиями пожарной безопасности.

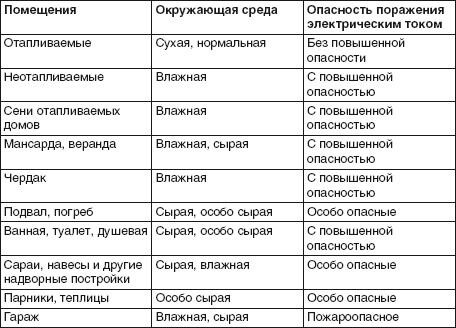

Таблица 1.2. Характеристика помещений по опасности поражения электрическим током

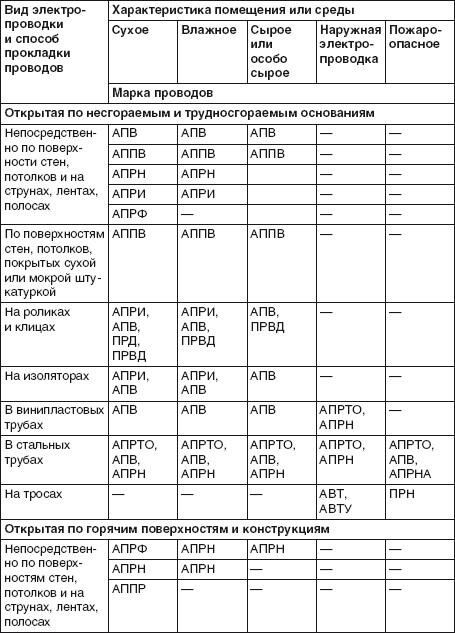

Таблица 1.3. Виды электропроводки и способы прокладки проводов
Расшифровка всех этих таинственных аббревиатур (АПВ, АПРН, АВТ и др.) будет приведена ниже (см. табл. 1.11).

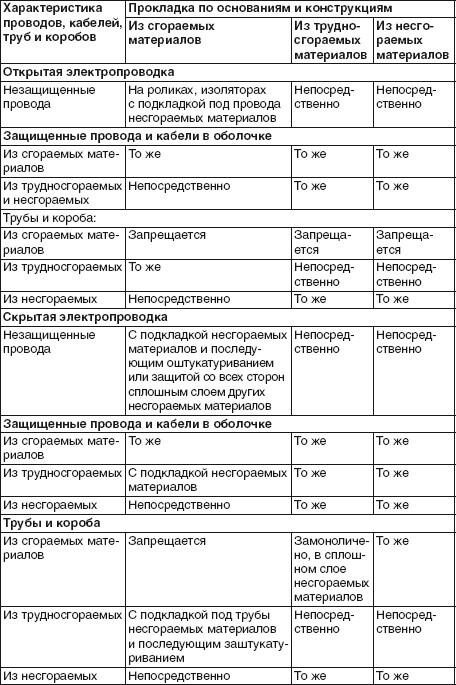

Таблица 1.4. Выбор электропроводок по условиям пожарной безопасности
Выбор вила и способа прокладки проводки
Основными критериями для выбора вида и способа прокладки электропроводки являются: безопасность, надежность, долговечность, гигиеничность, эстетика. Провода для электропроводки выбираются в зависимости от условий их эксплуатации.
Примечание
Следует учитывать, что условия эксплуатации включают в себя не только нагрузку (количество потребителей электроэнергии и потребляемую ими мощность), но и характеристики помещения, в котором прокладывается электропроводка.
Если помещение сухое (относительная влажность не превышает 60 %) и отапливаемое (например, жилая комната, подсобное помещение), то в нем разрешены все виды проводок и выбор между открытой или закрытой проводкой делается в основном исходя из критериев гигиеничности и эстетики.
