Кладка из крупных бетонных, силикатных или кирпичных блоков
Так же как и кладку из штучных материалов, ее используют для возведения подземных и надземных конструкций зданий и сооружений, блоки из легких бетонов, силикатного, пустотелого и пористо-пустотелого кирпича в основном для кладки наружных стен зданий.
Кладка из природных камней и блоков
Эта кладка правильной формы обладает хорошими декоративными качествами, прочностью, устойчивостью к замораживанию и выветриванию, мало подвержена истираемости. Мягкие пористые горные породы в виде пиленых штучных камней массой до 45 кг (пористые туфы, ракушечники и т. д.) служат для кладки наружных и внутренних стен зданий. Из пористых горных пород (известняков, туфов) изготовляют также крупные стеновые блоки, предназначенные для укладки (монтажа) механизмами.
Камни твердых пород имеют высокую стоимость и трудоемки в обработке, поэтому их главным образом применяют в нежилом строительстве для облицовки цоколей или отдельных частей зданий и сооружений, опор мостов, набережных.
Бутовая и бутобетонная кладки
Эти виды кладки требуют значительных затрат ручного труда и обладают большой теплопроводностью. Их лучше применять для строительства фундаментов. Облицованные кирпичом бутовая и бутобетонная кладки пригодны для подвальных и подпорных стен.
Кладки из силикатного кирпича сухого прессования и керамического пустотелого кирпича не применяют в конструкциях, расположенных в сырых грунтах, во влажных и мокрых помещениях, для возведения труб и печей.
Кладка из керамических пустотелых камней применяется главным образом при строительстве наружных стен отапливаемых зданий. Хорошие теплотехнические свойства этого материала позволяют сократить толщину наружных стен в средней полосе страны на полкирпича по сравнению с кладкой из обыкновенного керамического или силикатного кирпича.
Для дачных домиков рекомендуется возводить облегченные кирпичные стены. Несущие части таких стен можно выполнять из кирпича, а в качестве теплоизоляции использовать другой материал. Чаще всего встречаются дома с облегченными кирпично-бетонными стенами с горизонтальными диафрагмами (поперечная связь, находящаяся между параллельными стенами из кирпича) и с кладкой в виде колодца. В первом случае стены состоят из двух частей (внутренней и внешней), которые делаются в половину или в четверть кирпича и через каждые пять рядов связываются сплошными тычковыми горизонтальными рядами.
Классификация крыш
Крыша является одним из основных архитектурно-конструктивных элементов здания. Ее назначение состоит в защите здания от внешних атмосферных воздействий. Поэтому при выборе проекта будущего сооружения вам необходимо помнить о том, что крыша должна быть прочной, долговечной, экономичной и иметь эстетичный внешний вид, гармонирующий с общим обликом здания. По форме крыши можно разделить на плоские и скатные. Плоские принято использовать в основном лишь при строительстве надворных построек: сарая, гаража, бани, помещения для содержания скота и птицы. При постройке жилых домов целесообразно применять скатные крыши, которые, в свою очередь, делятся на чердачные и бесчердачные.
Бесчердачные крыши могут быть холодными (над неотапливаемыми строениями) и утепленными (над отапливаемыми помещениями).
Чердачные крыши в большинстве случаев делают холодными. Чердак можно использовать как для хозяйственных нужд, так и для устройства в нем дополнительного жилого помещения мансарды.

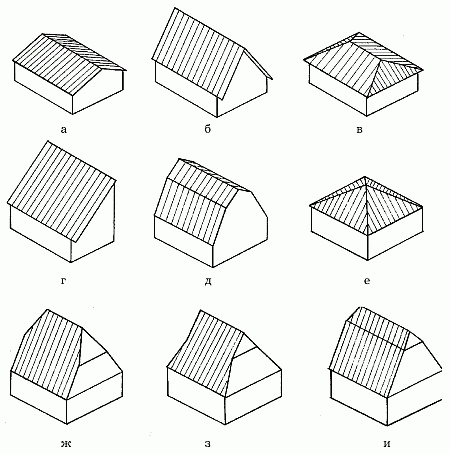

Рис. 16. Виды скатных крыш: а пологая двухскатная; б крутая двухскатная; в вальмовая четырехскатная; г односкатная (в форме парты); д ломаная (мансардная) двухскатная; е шатровая четырехскатная; ж, з, и полувальмовые (мансардные) четырехскатные
Существуют следующие виды скатных крыш (рис. 16):
односкатная, которая опирается на две противоположные стены, имеющие разную высоту (рис. 16 г);
двускатная состоит из двух плоскостей, которые опираются на стены одинаковой высоты (рис. 16 а, б);
шатровая, имеющая четыре одинаковых ската треугольной формы, вершины которых сходятся в одной точке (рис. 16 е);
вальмовая, у которой боковые скаты трапециевидные, а торцевые скатные крыши имеют треугольную форму (рис. 16 в);
полувальмовая имеет срезанные вершины над торцевыми стенками в виде треугольников (рис. 16 ж, з, и);
шатровая, имеющая четыре одинаковых ската треугольной формы, вершины которых сходятся в одной точке (рис. 16 е);
вальмовая, у которой боковые скаты трапециевидные, а торцевые скатные крыши имеют треугольную форму (рис. 16 в);
полувальмовая имеет срезанные вершины над торцевыми стенками в виде треугольников (рис. 16 ж, з, и);
мансардная, состоящая из двух пологих скатов прямоугольной формы и двух крутопадающих, соединенных между собой под тупым углом (рис. 16 д).
Односкатные крыши наименее трудоемки в исполнении. Кроме этого, их применение обеспечивает максимальное использование внутренней площади помещения для хозяйственных целей.
Для того чтобы наиболее рационально использовать чердак, целесообразно устроить в нем жилое помещение мансарду. В этом случае крышу жилого дома делают двухскатной или мансардной.
Вальмовую крышу обычно устраивают в том случае, если необходимо обеспечить дополнительную защиту здания от ветра. Но возведение такой крыши достаточно трудоемко и требует значительных материальных затрат.
Выбирая вид крыши, необходимо принимать во внимание не только ее эксплуатационные свойства, но и архитектурную выразительность. Высота крыши зачастую определяется тем, какой кровельный материал будет использоваться для ее возведения. При проектировании дома с черепичной крышей ее уклон должен составлять от 30 до 60°, если же для кровли применяются рубероид или толь, то уклон равен 812°, а при наличии покрытия из асбестоцементных листов уклон делается в пределах 1460°.
Составные элементы конструкции крыш
Стропила
Стропила являются основной несущей частью конструкции крыши.
Они призваны выдерживать не только вес кровли, но и давление снега и ветра. Стропила можно подразделить на наслонные (рис. 17) и висячие (рис. 18). Наслонные концами опираются на стены здания, а средней частью на промежуточные опоры, висячие же опираются только концами на стены здания. Наслонные стропила устраивают в том случае, если расстояние между опорами не превышает 6,5 м. Наличие дополнительной опоры позволяет увеличить ширину, перекрываемую наслонными стропилами, до 12 м, а двух опор до 15 м.

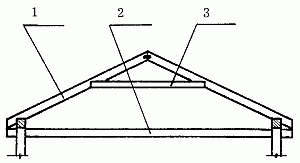

Рис. 17. Наслонные стропила: 1 стропильная нога; 2 ригель; 3 затяжка

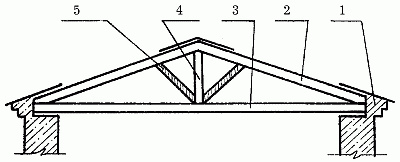

Рис. 18. Висячие стропила: 1 мауэрлат; 2 стропильная нога; 3 затяжка; 4 бабка; 5 подкос
В деревянных брусчатых или же рубленых зданиях стропильные ноги опираются на верхние венцы (рис. 19), в каркасных на верхнюю обвязку (рис. 20). В каменных домах в качестве опоры для стропильных ног используется мауэрлат брусья толщиной 140160 мм (рис. 21).

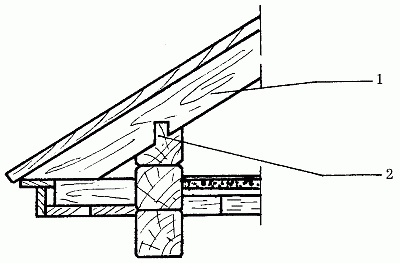

Рис. 19. Наслонные стропила в деревянных брусчатых или рубленых зданиях: 1 шип; 2 стропильная нога

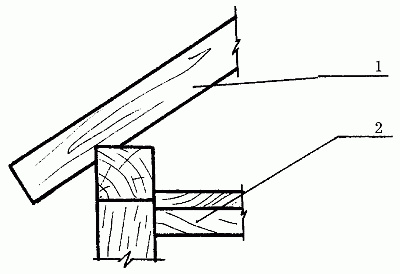

Рис. 20. Наслонные стропила в деревянных каркасных зданиях: 1 балка перекрытия; 2 стропильная нога

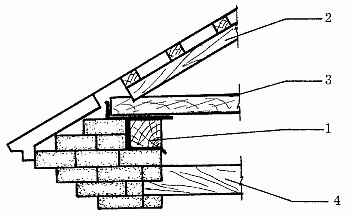

Рис. 21. Наслонные стропила в каменных зданиях: 1 мауэрлат; 2 стропильная нога; 3 затяжка; 4 чердачное перекрытие
Мауэрлат может располагаться по всей длине здания или подкладываться только под стропильную ногу.
В том случае, если стропильные ноги в сечении имеют небольшую ширину, они могут со временем провиснуть. Чтобы избежать этого, необходимо применять специальную решетку, состоящую из стойки, подкосов и ригеля.
Для изготовления стоек и подкосов используют доски шириной 150 мм и толщиной 25 мм или деревянные пластины, получаемые из бревна, диаметр которого должен быть не менее 130 мм.
Крыша должна защищать стены здания от пагубного воздействия дождя и снега. Для реализации данной функции используется карнизный свес, который должен иметь длину не менее 550 мм (рис. 22).

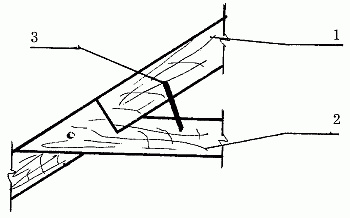

Рис. 22. Скос крыши: 1 стропильная нога; 2 затяжка; 3 скоба
Концы стропильных ног присоединяются к стенам здания с помощью скруток. Это необходимо для того, чтобы предохранить крышу от разрушения при сильном ветре.
Скрутка это кусок толстой проволоки, лучше оцинкованной. Один ее конец присоединяют к стропильной ноге, а второй к костылю. Костыль предварительно вбивается в шов каменной кладки на расстоянии 300350 мм от верхнего края стены. В деревянных рубленых домах вместо скрутки целесообразно применять скобу из железа. Она призвана соединить стропила со вторым венцом сруба.
Железобетонные стропильные ноги наслонных стропил одним концом должны крепиться к наружной стене здания, а другим к сборному железобетонному прогону. Прогон поддерживается столбиками из кирпича.
