ПРИМЕЧАНИЕ
Главным параметром процессоров прежних лет выпуска была тактовая частота, которая и являлась основным обозначением модели. Компания AMD также использовала для маркировки не фактическую частоту, а условный рейтинг производительности. Но в последнее время и Intel и AMD указывают в маркировке просто номера моделей, по которым нельзя сравнивать скорость работы различных процессоров.
В современных процессорах также используются дополнительные функции и технологии, расширяющие возможности процессоров:
для работы с мультимедиа и большими объемами данных используются технологии 3DNow!, ММХ, SSE, SSE2, SSE3, SSE4;
для защиты от некоторых вирусов в процессорах AMD применяется технология NX-bit (No Execute), в процессорах Intel XD (Execute Disable Bit), а в новых процессорах Intel появилась технология безопасности Intel Trusted Execution (TXT);
для снижения энергопотребления существуют технологии Cool'n'Quiet (в AMD), ТМ1/ТМ2, С1Е, EIST (в Intel);
для выполнения 64-битных инструкций используется AMD64 или ЕМТ64 (Intel);
для увеличения производительности при использовании виртуальных машин применяются технологии аппаратной виртуализации AMD-V и VT(Intel);
с помощью технологии Hyper-Threading (НТ) некоторые процессоры Intel Pentium 4 и Core i5/7 могут выполнять два потока команд одновременно;
технология Intel Turbo Boost позволяет автоматически повышать рабочую частоту процессоров Core i5/7 в зависимости от нагрузки.
Системная плата и чипсет
Наиболее важные компоненты компьютера располагаются на системной плате (рис. 1.2). Основа любой системной платы чипсет, то есть набор микросхем, которые обеспечивают взаимодействие между процессором, памятью, накопителями и другими устройствами. В его состав входят два основных чипа, которые обычно называются северным (Northbridge) и южным (Southbridge) мостами. В чипсетах для процессоров Intel северный мост обозначается МСН (Memory Controller Hub), а южный ICH (Input/Output Controller Hub).

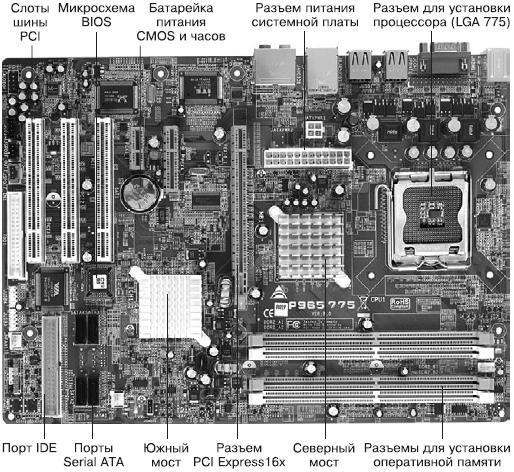

Рис. 1.2. Системная плата
Основная задача северного моста обеспечить связь процессора с оперативной памятью, видеосистемой и другими устройствами. Данные между процессором и северным мостом передаются с помощью специальной шины, которая может иметь следующие названия:
FSB в системах на базе процессоров Intel, кроме Intel Core i3/5/7, а также в старых системах AMD;
QPI в системах на базе Intel Core i3/5/7;
НТ во всех современных системах на базе процессоров AMD.
В чипсетах для процессоров Intel Core i3/5/7 и всех современных процессоров AMD контроллер оперативной памяти интегрирован непосредственно в процессор, а северный мост выполняет функции контроллера PCI Express. Поскольку северный мост чипсетов для Core i3/5/7 уже не выполняет функцию контроллера памяти, его название было сменено на ЮН (Input/Output Hub), а в некоторых новых чипсетах он вообще отсутствует.
Южный мост связан с северным с помощью специальной шины, а его основная задача управление различными периферийными устройствами. Большинство контроллеров периферийных устройств интегрировано непосредственно в южный мост. Вот функциональный состав типичного южного моста:
контроллер Serial ATA/RAID;
контроллер IDE;
контроллер дисковода;
контроллер шин PCI и ISA;
USB-контроллер;
контроллеры портов ввода-вывода.
В составе южного моста могут присутствовать звуковой контроллер и сетевой интерфейс, но нередко эти устройства выполняются в виде отдельных чипов на системной плате. Кроме того, южный мост взаимодействует с микросхемами BIOS и CMOS. Во многих современных чипсетах микросхема CMOS интегрирована в состав южного моста.
Оперативная память
Оперативная память один из важнейших компонентов системы, она необходима для работы операционной системы и приложений, для обработки и временного хранения данных. Для оперативной памяти может использоваться обозначение ОЗУ (оперативное запоминающее устройство) или RAM (Random Access Memory память с произвольным доступом).
Во всех современных компьютерах используется так называемая динамическая память, или DRAM (Dynamic RAM); подобное обозначение можно встретить в названиях некоторых параметров BIOS. Динамическая память бывает различных типов, но в последние годы применяются следующие.
SDRAM (Synchronous DRAM). Этот тип памяти использовался в уже устаревших системах класса Pentium I/II/III и в аналогичных моделях с процессорами AMD.
DDR SDRAM (Double Data Rate SDRAM), или просто DDR. В отличие от обычной SDRAM, в DDR за один такт передается два пакета данных, поэтому данная память работает в два раза быстрее. Этот тип памяти применялся в системах на базе процессоров Pentium 4/ Celeron и AMD Athlon/Sempron.
DDR2. Эта память являет собой дальнейшее развитие технологии DDR: в ней за счет усовершенствования внутренней архитектуры модуля достигается уже четырехкратное увеличение объема передаваемых данных за один такт по сравнению с SDRAM. Память DDR2 используется в системах с процессорными разъемами LGA 775 (Intel Pentium 4, Pentium Dual-Core, Core 2 Duo/Quad и т. п.) и АМ2 (AMD Phenom/Athlon/Sempron).
DDR3. Данный стандарт предусматривает передачу уже восьми пакетов данных за такт и используется в компьютерах на базе современных процессоров Intel Core i3/5/7 (LGA 1366/1156) и AMD Phenom II/Athlon II (АМЗ).
Оперативная память выполняется в виде модулей DIMM небольших плат с несколькими чипами памяти, которые устанавливаются в соответствующие разъемы на системной плате (рис. 1.3). Модули различных типов несовместимы между собой, а их конструкция различается местом расположения ключевого выреза.
Скорость работы оперативной памяти в основном зависит от типа модулей и их тактовой частоты. Эти параметры можно узнать из обозначения модуля, например, модуль памяти DDR2 с частотой 800 МГц обозначается DDR2-800. Вместо тактовой частоты может указываться пропускная способность в Мбайт/с, и тот же модуль DDR2-800 может быть маркирован как РС2-6400 (в большинстве модулей пропускная способность в 80 раз больше тактовой частоты).

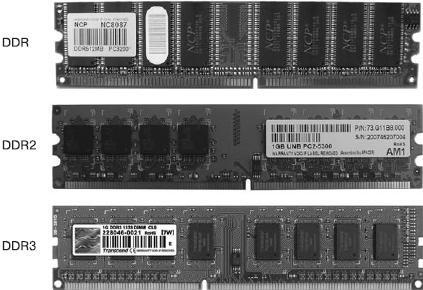

Рис. 1.3. Модули памяти DIMM
Шины
Несомненное преимущество ПК открытая архитектура, позволяющая в широких пределах изменять конфигурацию компьютера, адаптируя его для решения определенных задач. Для этого на системной плате есть периферийная шина с несколькими разъемами, в которые можно вставлять необходимые платы расширения. Существует несколько основных типов шин.
ISA (Industry Standard Architecture). Была единственной периферийной шиной для компьютеров 1980-х годов, в 1990-х существовала параллельно с шиной PCI. В современных платах разъемов шины ISA уже нет.
PCI (Peripheral Component Interconnect). Разработана в 1992 году компанией Intel для замены медленной шины ISA. Пожалуй, наиболее важное ее преимущество поддержка технологии Plug and Play, позволяющей автоматически настраивать все подключаемые устройства. Несмотря на почтенный возраст, разъемы этой шины присутствуют и на современных платах.
AGP (Accelerated Graphics Port). Скоростной вариант шины PCI, специально оптимизированный для работы видеоадаптера. В современных платах заменен на PCI Express.
PCI Express (PCIE). Новая шина, предназначенная для замены шин PCI и AGP. В современных платах шина PCI Express чаще всего используется для подключения видеоадаптеров.
Порты
К портам подключаются периферийные устройства ввода-вывода. Разъемы портов обычно устанавливаются прямо на материнскую плату и выносятся на заднюю панель системного блока. Их также называют интерфейсами.
Последовательный порт (СОМ). Устаревший порт для подключения модемов и других устройств. В современных системах используется редко.
Параллельный порт (LPT). К нему подключаются некоторые устаревшие модели принтеров, сканеров и другие устройства. В современных системах может отсутствовать.
Игровой порт. К нему подключаются устаревшие джойстики, рули и другие игровые манипуляторы. Отсутствует в современных системах.
Порт PS/2. В большинстве компьютеров есть два таких специализированных порта: первый для подключения клавиатуры, второй для мыши. Если же этот порт всего один или вообще отсутствует, следует использовать клавиатуру или мышь с интерфейсом USB.
USB. Наиболее популярный интерфейс для самых разнообразных периферийных устройств. Позволяет подсоединять устройства при включенном питании и автоматически их настраивать. В современных компьютерах имеется несколько разъемов USB на задней, передней или боковой стенке блока.
IEEE 1394 (FireWire). Высокоскоростной последовательный порт для цифровых видеоустройств.
HDMI (High-Definition Multimedia Interface). Мультимедийный интерфейс для передачи высококачественного цифрового видео и звука.
eSATA. Порт для подключения внешних накопителей Serial ATA.
Разъемы звукового адаптера. Служат для подключения колонок, микрофона и других аудиоустройств.
