Глава 2. Каркасные технологии
Спектр сооружений, построенных по каркасной технологии, очень широк. Это могут быть одно- и двухэтажные быстровозводимые здания для круглогодичного проживания, садовые дома, эксплуатируемые в теплый летний период, хозяйственные постройки, рыбацкие домики, бани и беседки.
2.1. Канадская и финская технологии
Как мы упоминали, массово развивать эти технологии начали в местах с довольно суровым климатом Канаде, Финляндии, Скандинавии. Там для строительства здания традиционно использовалось дерево, но дома по финской, шведской или канадской каркасной системе отличались от традиционных срубов, где используется целиком ствол дерева. Каркасные дома построены из досок, и, соответственно, материала на их постройку уходит меньше.
В то же время, они требуют дополнительного утепления домов по сравнению со срубами, которые можно и не утеплять вследствие достаточно низкой теплопроводности их стен и способности долго сохранять тепло.
Таким образом, принципиальной особенностью каркасных домов считается заполнение основных пустот в стенах теплоизолирующим материалом.
Основное различие между канадской и финской технологиями строительства состоит в способе сборки каркасных стен: в первом случае стеновые блоки здания собираются на месте строительства, во втором используются уже готовые каркасно-щитовые блоки. Быстровозводимые шведские дома отличаются тем, что несущие опоры каркаса выполняются не из дерева, а из металлических балок и труб. Цена такого сооружения, как правило, выше.
2.2. Этапы строительства каркасных домов
Рассмотрим основные этапы строительства каркасного дома по канадской технологии:
Закладка фундамента и его обвязка
Укладка пола
Строительство стен
Настил потолка
Создание стропильной системы и кровли
Внешняя и внутренняя отделка дома
Проведение инженерных сетей
Каркасно-щитовые дома являются сегодня очень востребованным видом зданий и сооружений. Причин тому несколько возможность быстро построить их под ключ, относительная дешевизна, доступность большинства материалов для строительства. Такие строения являются оптимальным вариантом для большинства граждан, стремящихся как можно быстрее вырваться из городских «джунглей».
2.3.Каркасно-щитовая технология
Среди разнообразия зданий, используемых для проживания за городом, выделяют такие виды, как каркасные дома и щитовые дома. Щитовые дома составляли основу легких летних сооружений, которыми славились советские садовые товарищества. Стены их состояли из в меру толстых и надежных щитов. Утепления им не требовалось, так как садовые домики использовались только для временного пристанища в теплое время года. Для щитов в таких домиках использовались толстые листы фанеры, сборные щиты из досок и тому подобные.
Совмещение технологий каркасного и щитового домостроения позволяет выделить их в отдельный вид каркасно-щитовой дом.
В таких зданиях каркас здания выполняются их готовых щитов. Эти щиты несут всю нагрузку, воспринимаемую зданием в целом. Как правило, части каркасно-щитовых сооружений изготавливаются на заводе, а затем монтируются на месте строительства дома. Стеновые щиты могут быть внутренние и наружные. В них могут быть заранее заготовлены дверные и оконные проемы.
Состоят стеновые щиты из бруса и обшивки с внутренней и внешней стороны. Между щитами закладывается утеплитель.

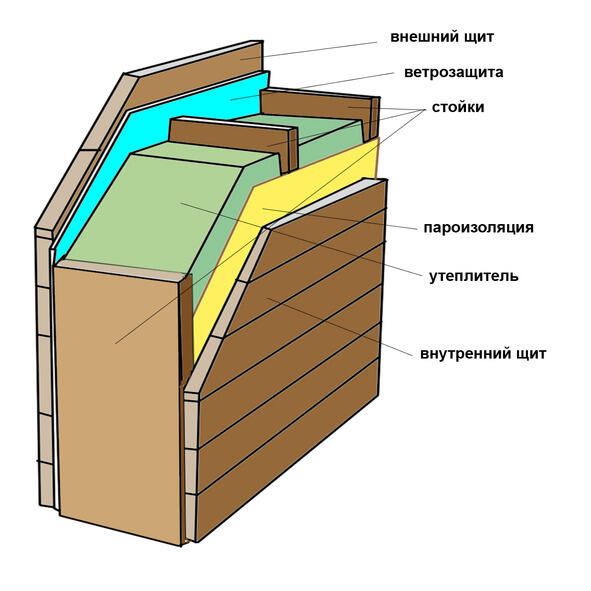

Конструкция сборного щита
В результате, такие щиты значительно устойчивее конструкционно, чем в простых щитовых домах, а полости внутри щитов, заложенные утеплителем позволяют теплу хорошо сохраняться во внутридомовом объеме.
2.4. Материалы для строительства каркасно-щитового дома и проекты домов
Как мы знаем, каркас зданий может быть выполнен из дерева или металлических конструкций. Кроме этих материалов в строительстве используются бетон, различные гидроизоляционные материалы, а, самое главное материалы, из которых изготовлены сами щиты. Это обычно толстые листы фанеры или ОСП, о которых мы подробнее расскажем в других главах.

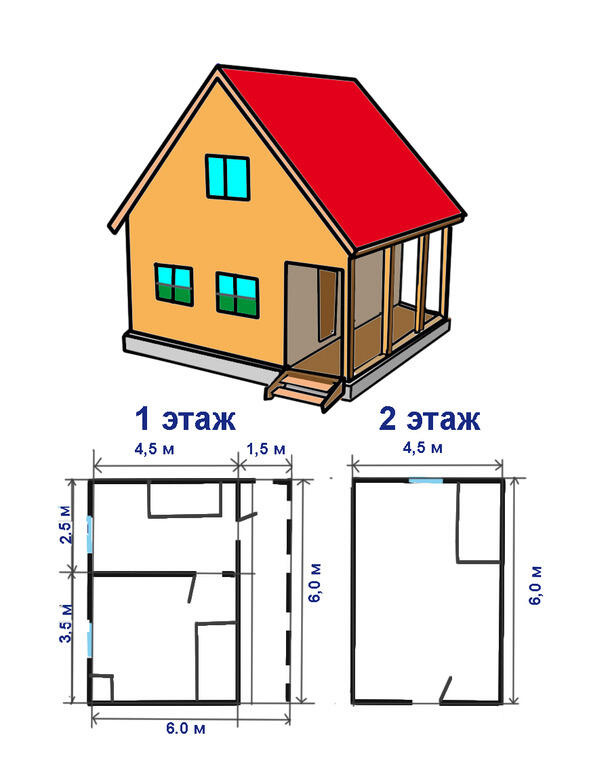

Типовой проект каркасно-щитового дома
Поскольку каркасно-щитовые сооружения относятся к типу легких конструкций, для их строительства пригодны не только стандартные ленточные и плитные железобетонные фундаменты, но и, значительно чаще столбчатые и свайные.
Типовой проект каркасно-щитового дома
Поскольку каркасно-щитовые сооружения относятся к типу легких конструкций, для их строительства пригодны не только стандартные ленточные и плитные железобетонные фундаменты, но и, значительно чаще столбчатые и свайные.
Особенно популярны сегодня фундаменты на винтовых сваях вследствие их экономичности, прочности и быстроте возведения.
Устройство такого фундамента может быть осуществлено под ключ буквально за 12 дня, а цена его намного ниже, чем железобетонного.

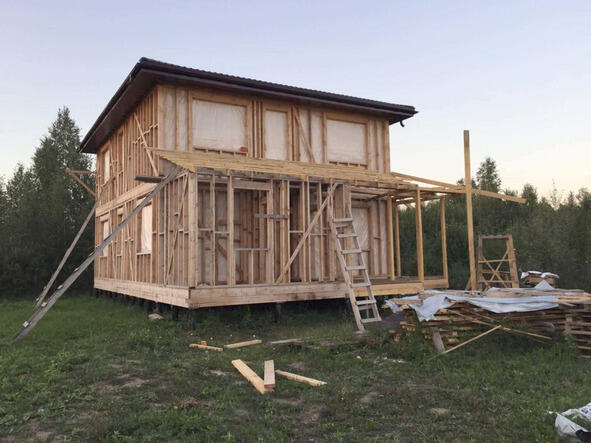

Фундамент на винтовых сваях
2.5. Строительство каркаса
После выполнения обвязки фундамента непосредственно приступают к возведению каркаса. В целом, возведение каркаса из готовых щитов содержит следующие этапы:
Настилка пола
Установка угловых опор
Строительство стен из каркасных блоков
Сооружение потолка
Сооружение стропильной системы крыши и кровли
Доски чернового пола укладываются на лаги, опирающиеся, в свою очередь, на брусья обвязки фундамента. Таким образом, создается площадка для сооружения стен.
Возведение стен каркасно-щитового дома производится установкой готовых щитов по периметру здания и для создания внутренних стен и перегородок.
В общем случае каркас собирается из отдельных блоков такой ширины, чтобы их можно было поднять одному-двум рабочим, занятым строительством. Высота ячеек соответствует высоте стен. В такую ячейку закладывается утеплитель, соответственно рассчитывается шаг стоек внутри блока в соответствии, например, с шириной плит из минваты. Блоки крепятся по периметру всего здания и в качестве межкомнатных перегородок.
В дальнейшем каркас скрепляется потолком. Сначала сверху блоков устанавливаются лаги, на которые прибиваются потолочные доски они служат полом для дальнейшего устройства мансарды, второго этажа или сразу крыши.
Сооружение крыши начинается с устройства стропильного каркаса, на который уже впоследствии укладывается кровля.
В зависимости от того, будет ли использоваться дом для летнего или всесезонного проживания, кровля также может быть дополнительно утеплена, наподобие каркасных стен.
Таким образом, строительство каркаса заканчивается с возведением кровли.
Возведение каркасного дома
2.6.Преимущества и недостатки каркасно-щитовых домов
К существенным преимуществам возведения таких домов относятся:
Относительно невысокая цена
Быстрое возведение
Легкость конструкции
Наличие большой базы готовых проектов под ключ
Отличная теплоизоляция, не требующая дополнительного внешнего утепления стен
К недостаткам можно отнести относительно слабую звукоизоляцию внутри помещения.
2.7. Строительство каркасно-панельных домов
Самым быстрым способом построить дом является сочетание каркасного и панельного метода возведения. Каркасно-панельные здания можно построить в короткие сроки без потери качества.
В общем случае, это типичный каркасный дом, в котором роль блоков, из которых состоят стены, играют готовые панели, обшитые с двух сторон листами, и с имеющимся внутри утеплителем.
Традиционное сооружение каркаса заключается в возведении блоков, куда укладывается утеплитель прямо на месте. Каркасно-панельная технология предусматривает использование готовых панелей, произведенных на заводе. В этом случае сборка каркаса производится уже из готовых ячеек или блоков.
В целом, технология возведения панельного дома следует общим принципам постройки «каркасников» применение облегченного фундамента, отсутствие дополнительного утепления, быстрота возведения, приемлемые цены строительства.

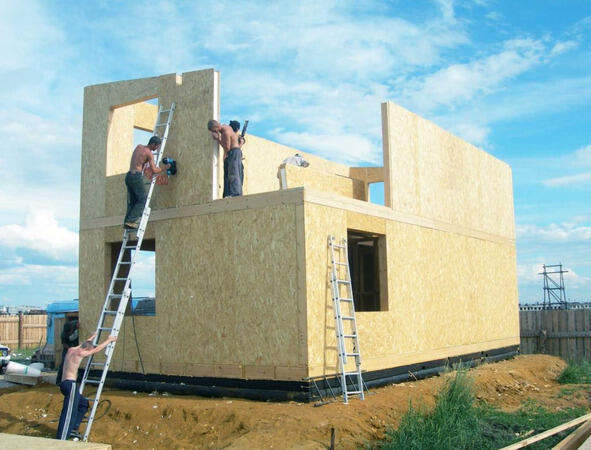

Каркасно-панельный дом из СИП-панелей
Панели, из которых строится дом, представляют собой ячейку с внешней и внутренней обшивкой и заложенным внутри утеплителем. В качестве обшивки обычно используются традиционные листовые материалы, такие, как фанера, ОСП (ориентировочно-стружечные плиты) или ГВЛ (гипсоволокнистый лист).
Понятно, что для транспортировки, монтажа и эксплуатации таких блоков утеплитель и обшивка должны быть крепко связаны между собой. Это решается двумя способами во-первых, традиционно для панелей выбирают монолитный утеплитель в отличие от минеральной ваты, которую обычно закладывают в стены каркасника после его возведения по обычной, каркасно-рамочной, технологии. Во-вторых, утеплитель склеивается с листами обшивки, что обеспечивает его устойчивость внутри панели.
