Серийное изготовление и поставку СМ «Чита» в течение ряда лет осуществлял ленинградский завод «ТЭМП». Помимо разработки магнитометра, ОКБ спроектировало и изготовило по отдельному заданию ВМФ специальную, сложную, стендовую аппаратуру, которая позволяла имитировать реальные динамические возмущения действующие на прибор, а также имитировать характерные сигналы, возникающие при обнаружении подводной лодки. Разработка СМ «Чита», относящегося к классу сложных приборов, позволил ОКБ приобрести бесценный опыт проектирования самолётной аппаратуры, которая должна отвечать самым жёстким требованиям военных стандартов. Для размещения чувствительной головки, например, на гидросамолёте БЕ-6 необходимо было найти такое место, где влияние мягкого магнитного поля самолёта на результаты поиска подводной лодки было бы минимальным. Это означает, что при маневрировании самолёта, сброса торпеды не возникали магнитные помехи и, соответственно, ложные сигналы. С этой целью в конце 1952г. на базе морской авиации в г. Поти были проведен сложный и трудоёмкий комплекс исследований. Они были проведены сотрудниками ВИРГ, НИИ-15 МО и автором от ОКБ. Эти исследования позволили определить оптимальное место для размещения чувствительной головки. С созданием СМ «Читa» ОКБ завершило разработку самолётных магнитометров и к этой тематике не возвращалось.

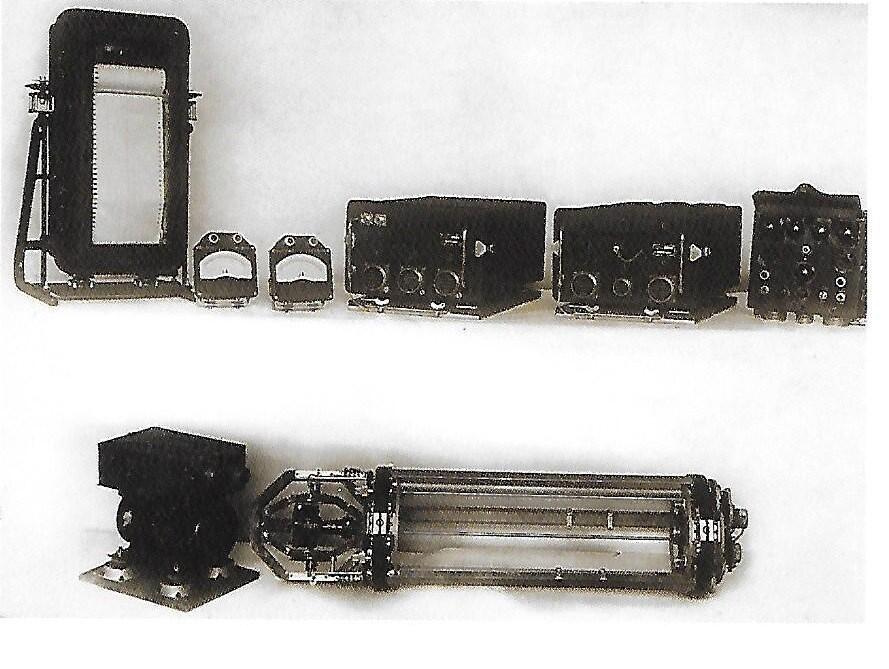

Самолётный магнитометр для обнаружения подводных лодок «ЧИТА»
Глава третья
Навигационно-вычислительные устройства и бортовые комплексы
Стремительный рост скоростей самолётов дальней бомбардировочной авиации, возросший объём решаемых тактических и стратегических задач в условиях мощного противодействия ПВО противника, острая необходимость сокращение численности экипажа самолётов предопределило поиск нового концептуального подхода к созданию более совершенных компонентов бортового оборудования и характера их взаимо-действия. Одним из направлений, способствующих реализации новой концепции, являлось разработка многофункциональных навигационно-вычислительных устройств. Главная идея, лежавшая в основе создания подобных устройств это стремление с их помощью объединить автономные системы самолёта: курсовую систему, пилотажно-навигационную систему, измерители скорости и высоты, допплеровский измеритель вектора путевой скорости, автопилот, бортовую радиолокационную станциию, оптиче-ский прицел в единый комплекс. Комплексирование позволяет автоматизировать процессы самолётовождения, поиска и сопровождения цели, расшифровки неопоз-нанного объекта, наведения ракет и бомбометания. Одновременно снижаются психофи-зиологические нагрузки на экипаж. При осуществлении этой, по сути революционной идеи, в дальнейшем были разработаны с учётом требований инженерной психологии и эргономики новые, более эффективные методы взаимодействия экипажа с аппаратурой, например, с системами обзора.
Большую роль в поддержке и развитии этого направления сыграла историческая научная конференция в Монинской Военно-воздушной Академии, состоявшаяся весной 1955г., на которой присутствовали командование ВВС, руководящие работники различных министерств, главные конструктора самолётных и приборостроительных ОКБ, представители научных институтов и военных академий. На этой конференции автору (М. З. Львовскому) была предоставлена честь выступить с программным докладом на эту тему. Здесь впервые я встретился и познакомился с Леонидом Львовичем Кербером, Заместителем А. Н. Туполева, и Евгением Петровичем Новодворским, Начальником Отдела ЛИИ МАП, с которыми в дальнейшем сотрудничал в течение десятилетий. Более того, считал и считаю их своими учителями, общение с которыми дало мне многое в жизни, работе и творческой деятельности. Они оба поддерживали мои начинания, а это имело решающее значение для их осуществления. Я преклоняюсь перед их памятью. Немалую роль в поддержке новой концепции сыграли начальник штурманского факультета Монинской академии генерал-лейтенант Алек-сандр Васильевич Беляков (соратник В. П. Чкалова) и начальник кафедры генерал-майор Георгий Федосеевич Молоканов.
В соответствии с утверждённой на Конференции новой концепцией, начиная с 1954г., в ОКБ был создан ряд навигационно-вычислительных устройств возрастающей сложности, которые вошли в штатное оборудование реактивных самолётов стратеги-ческого назначения конструкции А. Н. Туполева и В. М. Мясищева. В недалёком будущем новая концепция построения авиационного оборудования, основанная на идее комплексирования, помимо самолётов стратегической авиации будет распространена на все виды и типы самолётов истребительной, вертолётной и гражданской авиации. Всесторонние испытания подтвердили исключительную эффективность нового направ-ления. Были получены самые высокие оценки лётных экипажей строевых частей и Командования Военно-воздушных сил.
В соответствии с утверждённой на Конференции новой концепцией, начиная с 1954г., в ОКБ был создан ряд навигационно-вычислительных устройств возрастающей сложности, которые вошли в штатное оборудование реактивных самолётов стратеги-ческого назначения конструкции А. Н. Туполева и В. М. Мясищева. В недалёком будущем новая концепция построения авиационного оборудования, основанная на идее комплексирования, помимо самолётов стратегической авиации будет распространена на все виды и типы самолётов истребительной, вертолётной и гражданской авиации. Всесторонние испытания подтвердили исключительную эффективность нового направ-ления. Были получены самые высокие оценки лётных экипажей строевых частей и Командования Военно-воздушных сил.
Навигационнобомбардировочный автомат НБА
Навигационно-бомбардировочный автомат НБА, разработка которого была начата в 1954г., является первым отечественным и одним из первых в мире навигационно-вычислительным устройством. Он предназначался для установки на самолётах ТУ-16 и ТУ-22. Спустя несколько лет, в период разработки следующего более сложного вычислителя ЦНВУ, стало известно о создании в США аналогичного вычислителя для стратегического бомбардировщика Б-58. Все вычислители, разработанные в ОКБ в период с 1954 до второй половины 60-х годов относятся к классу вычислителей аналогового типа. В этот период у разработчиков не было другой альтернативы и их задача при проектировании вычислителя заключалась в поиске более рациональных, отличных от традиционных технических решений. НБА обеспечивает решение следующих задач:
Вычисление текущих координат, характеризующих местонахождение самолёта в главной ортодромической системе координат (Ортодромия дуга большого круга, про-ходящая через две заданные точки на поверхности Земли);
Вычисление угла доворота на заданный промежуточный пункт маршрута ППМ, ортодромические координаты которого вводятся в вычислитель, и выдача сигнала доворота в автопилот в режиме автоматического самолётовождения.
Коррекция вычисленных координат местонахождения самолёта путём исполь-зования измеренных радиолокационной станцией наклонной дальности и пеленга опознанного радиолокационного ориентира, ортодромические координаты которого известны и введены в вычислитель.
Расшифровка вычисление ортодромических координат неизвестного объекта, видимого на экране индикатора РЛС, измеренные координаты которого наклонная дальность и пеленг вводятся в вычислитель.
В соответствии с приказом Главного Конструктора ОКБ-470 (1954г.) функции ведущего инженера и ведущего конструктора по разработке навигационно-бомбар-дировочного автомата были возложены на М. З. Львовского и В. А. Иванова соответственно. Для решения перечисленных выше задач был изобретён векторный построитель, не имевший в то время аналогов (Авторы: М. З. Львовский, В. В. Гнюбкин, В. Д. Шейнберг) и ставший основным вычислительно-преобразующим элементом НБА. Последний преобразует полярные координаты (дальность и пеленг) в прямоугольные координаты и наоборот. Спроектированный векторный построитель отличался малыми габаритами, экономичностью и высокой точнотью. В дальнейшем различные его модификации были использованы при создании вычислительных устройств этого же поколения: НВ-П, НВУ.

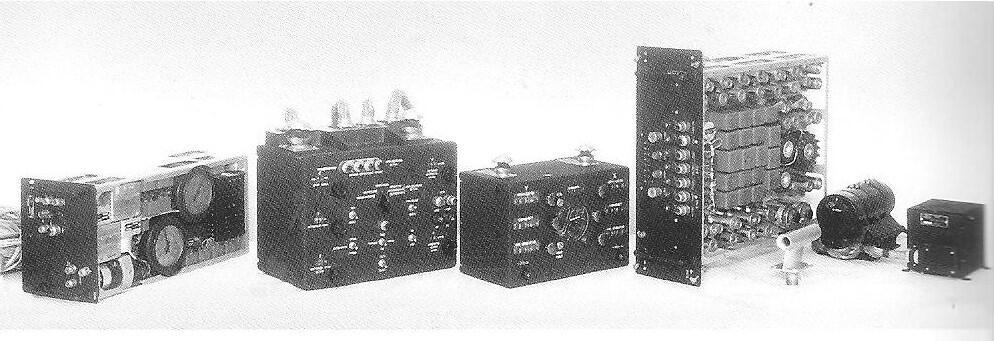

Навигационно-бомбардировочный автомат НБА
Леонид Львович Кербер
Ефим Соломонович Липин
Для проверки и настройки НБА в заводских условиях и в строевых частях при проведении ремонта и регламентных работ была разработана специальная контрольно-проверочная аппаратура КПА-НБА. КПА содержит пульт с набором имитаторов взаимодействующих с НБА систем, коммутирующих и сигнальных элементов, а также набор соединительных кабелей. НБА прошёл успешно все испытания и был включён в штатное оборудование бомбардировщиков-носителей ТУ-16, ТУ-22, М-4 и 3М. Соответственно, на основе базовой конструкции, были созданы ряд модификаций НБА: НБА-РС, НБА-«Ветер», НБА-«Голубь». Серийный выпуск НБА и КПА-НБА, продолжавшийся более 10 лет, осуществлял ленинградский завод «Пирометр» в кооперации с заводом «ТЭМП». В процессе серийного выпуска НБА заводы-изготовители совместно с разработчиком постоянно проводили работы по улучшению его тактических и эксплуатационных характеристик и показателей надёжности. Самолёт ТУ-16 с НБА длительное время выпускался в Китайской Народной Республике.
