Определение местоположения для размещения трансформаторов (основной и резервной)
Определение помещения для размещение главного электрощита
Определение местоположения для размещение вспомогательных электрощитов
Произвести расчеты и определить схемы включения и распределения нагрузки
Подготовить проект и чертежи по системе электроснабжения
Кто и как проводит установку систем
Кто и как проводит сопровождение систем
Обязательно контур заземления
Обязательно заземления коммуникационной стойки
Система электроснабжения здания
Со стороны ИТ особых или специфических требований к электроснабжению здания нет.

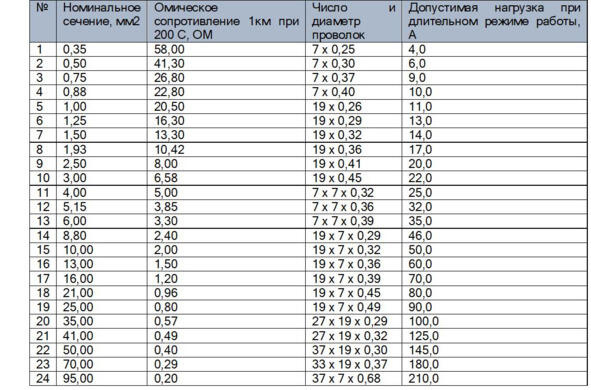

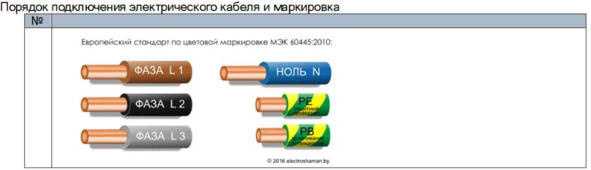

Проводимость тока и сечение
Система электроснабжения помещения дата центра
Плотность стойки для разных этапов вычисляется по-разному:
для этапа проектирования определяется как максимальная (пиковая) нагрузка в кВт на стойку, а плотность серверного зала является средней пиковой плотностью на стойку по всему серверному залу.
для этапа эксплуатации определяется как измеряемая средняя нагрузка в кВт на стойку, а плотность серверного зала является средней плотностью на стойку по всему серверному залу.
Для помещения серверной комнаты (дата центра) со стороны ИТ предъявляются следующие требования:
Рекомендуется:
Обеспечение электропитанием потребителей трехфазным током и напряжением 380В.
Обеспечение электропитанием потребителей однофазным током (1650А) и напряжением 220В.
Наличие отдельного электрического щита в техническом помещении дата центра.
Прокладывать кабель по специальным каналам, шахтам и направляющим.

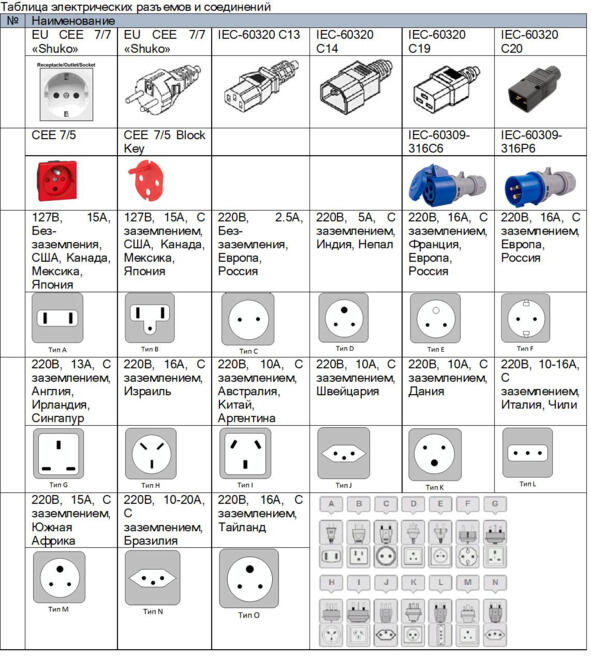

Тип соединителей IEC 60309 316P6 и IEC 60309 316C6 для кабеля от щита к стойке.
Ограниченный доступ к кабельным каналам.
Обеспечить возможность для доступа и обслуживание кабеля.
Наличия двух шахт или каналов (основного и резервного) для подвода кабелей.
Наличие схем прокладки кабелей;
Для мощных потребителей порядка 14 кВт, таких как коммутаторы ядра или шасси «лезвий», должны быть предусмотрены отдельные соединители и электрические автоматы;
Питание обычных потребителей в стойке обеспечивается с выделенного электрического автомата через панель распределения (Power Distribution Unit PDU) вертикальной или горизонтальной установки в стойку. Разъёмы PDU как правило стандартные формата С14;
Мощность панелей распределения, количество разъемов и количество и мощность подключаемого активного оборудования должно быть рассчитана правильно и согласованна с возможностями электрического кабеля и автомата. Как правило используются однофазные PDU с входным разъемом типа IEC-60309-316P6 c максимальным током 1632А и 816 выходными разъемами IEC-60320-С14;
Наличие заземления (согласно требованиям, ANSI/TIA/EIA-607) пассивного и активного оборудования и стоек;
Допускается:
Включение городского электропитания через центральный стабилизатор. Особенно актуально для регионов, где подача электропитания не стабильна.
Запрещается:
Прохождение электрических и «слаботочных» кабелей рядом с водяными трубами, трубами отопления или канализацией.
Использовать кабельные каналы не по назначению.
Система электроснабжения офиса (конечных точек)
Со стороны ИТ особых или специфических требований здания нет.
Электропитание рабочих точек можно группировать по сегментам, комнатам или же установка «автоматов» на каждую электрическую розетку, если этого требует техника безопасности или отраслевые регламенты.
F04: Система основного освещения
Система основного освещения (общие требования)
При проектировании системы со стороны ИТ предъявляются следующие требования и рекомендации:
Обеспечение основного освещения в помещениях дата центра.
Обеспечение основного освещения и сигнализации в помещении серверной комнаты.
Обеспечение основного освещения и сигнализации в помещении коммутационных комнат.
Обеспечение основного освещения и сигнализации в технических и служебных помещениях.
F05: Система аварийного освещения
Система аварийного освещения (общие требования)
F05: Система аварийного освещения
Система аварийного освещения (общие требования)
При проектировании системы со стороны ИТ предъявляются следующие требования и рекомендации:
Обеспечение аварийного освещения в помещениях дата центра.
Обеспечение аварийного освещения в помещении серверной комнаты.
Обеспечение аварийного освещения в помещении коммутационных комнат.
Обеспечение аварийного освещения в технических и служебных помещениях.
F06: Система аварийного / резервного электроснабжения
Система аварийного / резервного электроснабжения (общие требования)
Система аварийного / резервного электроснабжения обеспечивает электроснабжением, при выходе из строя основного линии электропитания или ее компонентов. При проектировании систем аварийного / резервного электроснабжения со стороны ИТ предъявляются следующие требования и рекомендациями:
Определение источника аварийного / резервного электропитания. Это может быть вторая линия городского электропитания или генератор.
Определение уровня резервирования. Так для соответствия требованиям TIER IV требуется наличия N + N.
Определение основных потребителей аварийного / резервного электропитания. Система может предполагать включения полной или частичной нагрузки.
Определение линий подвода и включения аварийного / резервного электропитания.
Определение местоположения для размещения дизель генератора.
Определение помещения для размещение главного электрощита.
Произвести расчеты и определить схемы включения и распределения нагрузки
Подготовить проект и чертежи по системе аварийного / резервного электропитания.
Обеспечение заземление.
Кто и как проводит установку систем
Кто и как проводит сопровождение систем
Система аварийного / резервного электроснабжения помещения серверной комнаты (дата центра)
Для помещения серверной комнаты (дата центра) со стороны ИТ предъявляются следующие требования:
Рекомендуется:
Наличие системы аварийного / резервного электропитания обязательно.
Схема включения аварийного / резервного электропитания включается в электропитание дата центра.
Схема включения аварийного / резервного электропитания автоматически.
Обеспечение электропитанием потребителей трехфазным током и напряжением 380В.
Обеспечение электропитанием потребителей однофазным током (1650А) и напряжением 220В.
Допускается:
Схема включения аварийного / резервного электропитания в ручном режиме.
Схема включения аварийного / резервного электропитания отдельная от основной кабельной сети.
Включение управления резервного генератора через центральный стабилизатор. Особенно актуально для регионов, где подача электропитания не стабильна и возможно ложное срабатывание.
Запрещается:
Прохождение электрических и «слаботочных» кабелей рядом с водяными трубами, трубами отопления или канализацией.
Использовать кабельные каналы не по назначению.
F07: Система Бесперебойного электроснабжения ИБП
Общие требования

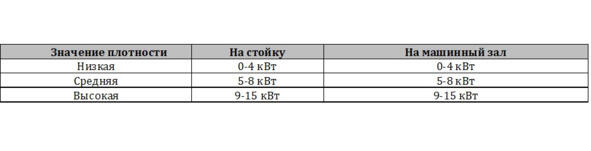

Система бесперебойного электроснабжения обеспечивает электроснабжением, при переключениях электроснабжения между основным и резервным, выходе из строя основной линии электропитания или ее компонентов. Кроме этого защищает от различных сбоев в электропитании. ЦОДы можно разделить по плотности энергопотребления стоек. Так для примера:
При определённых условиях может является резервной системой электропитания, когда нет возможности установки дизель генератора.

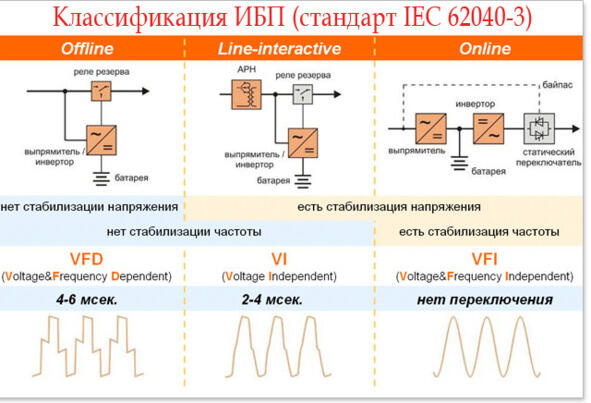

Различаются несколько типов ИБП. Основные характеристики различных типов ИБП:
Бэкап ИБП (Инверторы OFF-LINE UPS INVERTOR). Достоинства: наиболее дешёвое и простое решение, подходит для питания компьютеров с импульсными блоками питания, КПД порядка 99%. К недостаткам можно отнести:
°Долгое время переключения порядка 412 мсек;
