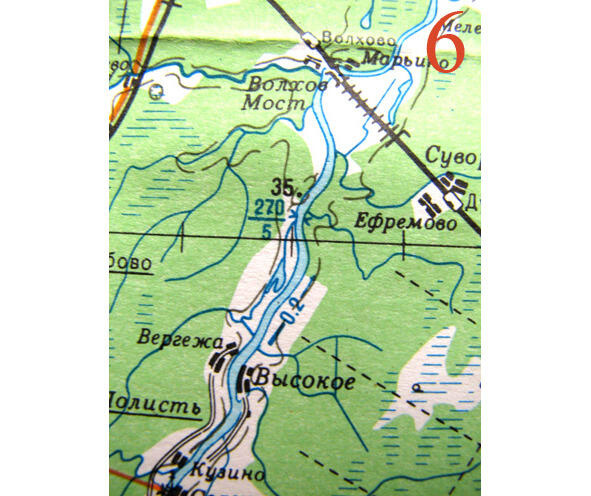

Река в раскладе. Увидеть изобаты на изображении рек не удастся их просто нет. Им нет места, ведь реки на картах выглядят тонкой синей ниточкой или ленточкой в зависимости от ширины. Поэтому прочитать глубину отдельных участков реки невозможно. Правда, на некоторых крупномасштабных картах встречаются указатели средних значений ширины, глубины и скорости течения, но только для отдельных (избранных) сечений русла. На фото 6, например, указаны ширина реки 270 м, глубина 5 м, направление и скорость течения 0,2 м/с.

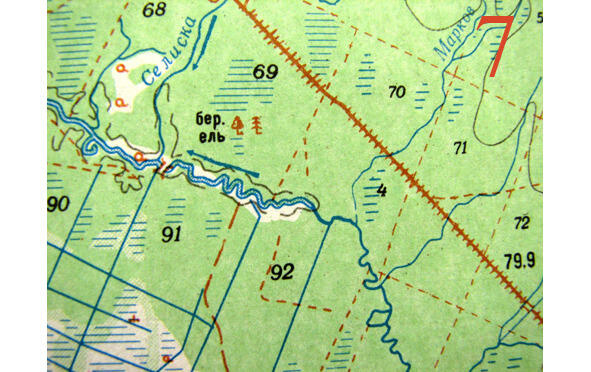

Ширина. Оценить ее по карте для изучаемого участка реки можно лишь приблизительно. Известно, что на «километровках» (в 1 см 1 км) речки шириной менее 10 м изображаются тонкой линией, а шире 10 м синей ленточкой (фото 7). На «двухкилометровках» (в 1см 2 км) синей полоской рисуются уже участки рек, имеющие ширину более 20 м. Соответственно на картах других масштабов эта граница условного обозначения ширины водотоков сдвигается в ту или другую сторону. Участки рек со значительным расширением (например, нижнее течение крупных рек) могут быть показаны в соответствии с масштабом.
Скорость течения, если она впрямую не указана на карте, может быть определена только качественно очень быстрая, быстрая, средняя, медленная и очень медленная и то приблизительно, и с большой долей неопределенности для конкретного места на реке. Однако все же рассмотрим возможности качественного анализа динамики рек.
Выяснить, быстро или медленно бежит вода на интересуемом отрезке русла, могут помочь нижеперечисленные признаки.
1. Степень искривленности русла, т.к. на прямолинейных участках скорость течения, как правило, выше, чем на извилистых. Например, скорость течения реки, сильно петляющей (меандрирующей) по широкой пойме, может быть очень низкой.

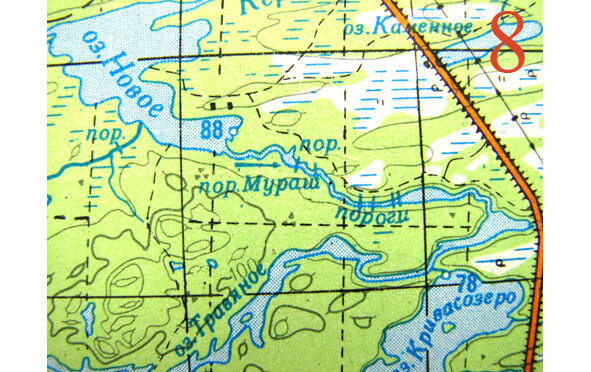

2. Присутствие порогов, т.к. скорость движения воды на порожистом участке может значительно превосходить скорость на плесах. Местоположение порогов обозначается в виде поперечных синих штрихов, сопровождаемых надписью «пор.» или «пороги». Особо мощные и знаменитые пороги иногда имеют свое собственное имя, расположенное рядом с условным обозначением (фото 8).
3. Гидротехнические сооружения, выше которых вода течет заметно медленнее, чем за ними, если, конечно, плотины или их остатки хотя бы частично выполняют свои функции. Плотины, мосты, броды и подобные им объекты показываются на картах вполне понятными значками.
4. Структура берегов и характер местности. Оценивание скорости течения по этому признаку, пожалуй, является самым неоднозначным. Однако свою долю к суммарной информации он все же добавляет и делает ее более достоверной. Основная идея заключается в том, что от характера местности, по которой протекает река, в той или иной степени зависит ее динамика. Наблюдается, скажем, почти железная закономерность: чем уже долина реки, тем выше скорость ее потока. Или вот несколько наглядных примеров. Если река протекает через обширное болото, то скорость течения может быть очень медленной. Если река бежит по равнине среди полей или лесов, то скорость может быть несколько выше. Если река пересекает холмистую, грядовую местность, то скорость потока местами может достигать приличных значений. Эти примеры говорят, что можно представить общий гидродинамический режим отдельных участков реки, но не больше слишком большая неопределенность.
5. Уклон или падение реки величина снижения уровня воды вниз по течению в метрах на расстоянии 1 км. Оценку уклона и соответственно скорости течения (больше уклон больше скорость) можно произвести с помощью числовых значений уровня уреза воды. Урез линия пересечения поверхности воды с берегом. На картах в некоторых точках водоемов указывается уровень уреза в межень. Отметки урезов воды представляют собой маленькую (около 1 мм в диаметре) окружность на линии берега и число, стоящее рядом (фото 9). Это число показывает превышение в метрах уровня воды в данной точке над условным уровнем Мирового океана. В России за это условное начало отсчета абсолютных высот принят средний уровень Балтийского моря в Кронштадте. Таким образом, если вычислить разницу двух соседних уровней уреза воды для реки и измерить по карте расстояние между ними, то нетрудно подсчитать среднее падение, разделив полученную разность в метрах на расстояние в километрах. Тем самым, приблизительно можно представить динамические свойства потока на данном отрезке русла.
