Обувь в магазинах расставлена по размерам, но каждый подбирает в рамках размера ту пару, которая лучше подходит к его ноге.
Жесткость пружин для амортизаторов на автомобилях при изготовлении получается существенно различающейся. Чтобы избежать перекоса, пружины рассортировывают на группы и маркируют, а при сборке берут пружины из одной группы и устанавливают на противоположных сторонах.

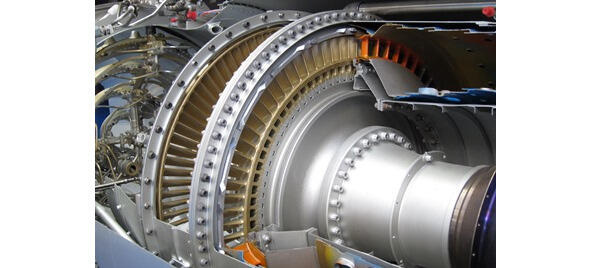

Рис.2. Газовая турбина
Пример 5
При рафинировании, заготовку меди анод отливают из черной меди с точностью ± 4 мм. Из-за этого в ванну, куда устанавливают сразу по 24 анода, попадают аноды разной толщины. В конце процесса электролиза оказывается, что часть пластин уже полностью растворена, а другая остается достаточно массивной. Все остатки анодов одновременно отправляются в переплав, что вызывает дополнительные затраты на переплавку. Задача повышения точности разливки крайне сложна, но есть простой выход рассортировать аноды по толщинам и помещать в ванну аноды одной толщины3.

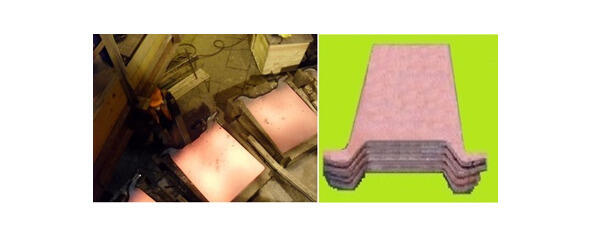

Рис. 3. Разливка анодов. Медные аноды на складе
1.2. Работать цугом
Если при сварке толстых листов металла, дать мощный электрический ток (что источник питания позволяет), то в зоне контакта с дугой свариваемый металл будет кипеть и испаряться. Разумеется, это не устраивает. Вот и приходится сваривать шов за несколько проходов, накладывая последовательно несколько слоев металла ряд за рядом. В результате резко снижается производительность. Где же выход?
Предлагается осуществить сварку несколькими электродами, идущими один за другим, и расположенными на одной раме. Каждый электрод подводит строго дозированное (допустимое) количество энергии, но теперь за один проход инструмента накладывается сразу несколько швов. Противоречие разрешено металл не испаряется и производительность высокая.
МКС: Если мощность системы позволяет за один раз обеспечить выполнение всего процесса, однако по условиям технологии (чтобы не разрушить изделие) рабочий орган может обеспечить лишь частичное ограниченное действие, используя лишь небольшую часть мощности, то решение состоит в том, что рабочие органы, выполняющие технологический процесс, устанавливаются на единой раме с небольшим интервалом, и работают «цугом», то есть одновременно все, но каждый в своей оперативной зоне. При этом оперативные зоны находятся близко друг от друга, и работа в них идет одновременно.
Пояснение: вместо одной большой оперативной зоны, создается несколько небольших оперативных зон, в каждой из которых работает свой инструмент.
Пример 1
Крестьянская лошадка могла тащить только один небольшой плуг с одним лемехом, который переворачивал пласт земли нужного размера. То есть происходила вспашка на нужную глубину. Современный трактор может перевернуть огромный пласт, да так, что не только плодородный слой перевернет, но и глину выворотит. В результате не вспашка, а порча земли. Если же установить старенький лошадиный плуг, то тогда вспашка будет правильной, но трактор будет использовать малую часть своей мощности, и мы потеряем производительность. Решение, как известно простое трактор тащит раму, на которой установлено много рабочих элементов, каждый из которых обеспечивает заданное дозированное действие в оперативной зоне. Установлены они не параллельно, а с небольшим сдвигом друг относительно друга «цугом». Этим обеспечивается то, что каждый плуг не влияет на работу соседних.

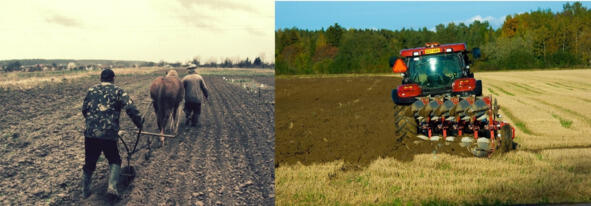

Рис. 4. Лошадь тянет один плуг, на тракторе установлено на раме несколько плугов со сдвигом
Пример 2
При нарезке зубьев шестерен мощности станка бывает достаточно, чтобы прорезать весь металл, в месте формирования зуба, но при этом образуются трещины, заусенцы, металл будет смят. Избежать этого легко заставить резец несколько раз ходить в месте зуба, срезая металл все глубже и глубже. Но тогда мы теряем много времени (ход резца + реверс). Как быть?
Берется фреза, на которой устанавливается много режущих кромок (по существу маленьких резцов). Первая делает неглубокий надрез, вторая углубляет его и т. д. Наконец, последняя завершает работу. При этом в каждый момент времени несколько режущих кромок работает одновременно. В результате, несколько кромок, работающих «цугом», полностью вырезают зуб.
Пример 3
На Нижнетагильском металлургическом комбинате нам встретилась следующая задача: При восстановлении рабочей поверхности прокатного валка, ее наплавляют, а затем обрабатывают на токарном станке резцом. При обработке необходимо срезать слой металла толщиной около 5 мм, чтобы получить ровную поверхность. Мощность станка достаточно велика, чтобы срезать такой слой за один проход. Однако после наплавки поверхностный слой металла становится настолько твердым, что если попытаться срезать сразу все 5 мм за один раз, то резец будет быстро нагреваться и выходить из строя. Вот и приходится осуществлять обработку за несколько проходов, срезая каждый раз по 12 мм. Естественно, производительность падает. Как быть?
Как легко убедиться, налицо стандартное противоречие, поэтому и решение было предложено стандартное на суппорт установить несколько резцов, работающих «цугом». Такое решение было принято задачедателем.
1.3. Совместная обработка
Для лучшей стыковки двух полос линолеума одну полосу накладывают на другую и производят рез через обе полосы. Получается идеальная стыковка полос, поскольку срез одной полосы повторяет по форме срез другой.
МКС: Если технология такова, что точность обработки изделия недостаточна, то более высокую точность сопряженной пары деталей можно обеспечить за счет совместной (одновременной) обработки этой пары деталей.
Пример 1
Во всех автомашинах главная пара шестерен заднего моста нарезается одним резцом сразу на обеих деталях, чтобы избежать в них большого люфта.

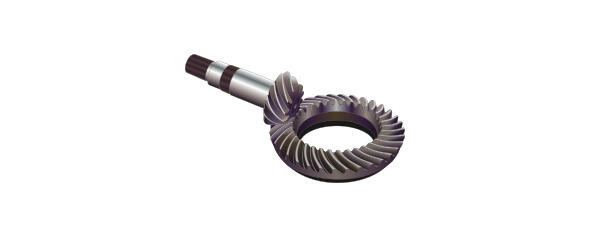

Рис.5. Главная пара шестерен заднего моста.
Пример 2
Для обеспечения максимальной симметричности при проведении ортопедических операций на двух конечностях, их проводят на обеих конечностях руками одного хирурга в течение одного операционного дня.
Пример 3
Если в двух деталях должны быть отверстия для их соединения, в которые затем нужно будет вставлять винт или другой стыковочный элемент, то сверление этих деталей надо делать одновременно за одну операцию. В этом случае отверстия идеально совпадут.
1.4. Потянем за ниточку
Стерильный бинт помещается в упаковку из нескольких слоев пергаментной бумаги, обеспечивающую стерильность в течение 6 месяцев. Разорвать ее достаточно трудно. Нужно значительное усилие. Поэтому, чтобы вскрыть упаковку аккуратно и без больших усилий, в нее заранее вкладывают нить. Затем тянут за свободный конец нити. В этом случае все усилие в каждый момент будет прикладывается в точке. Концентрированное усилие достаточно, чтобы разрушать бумагу, но недостаточно, чтобы порвать нить, через которое оно передается. В этом случае упаковка вскрывается легко и аккуратно.

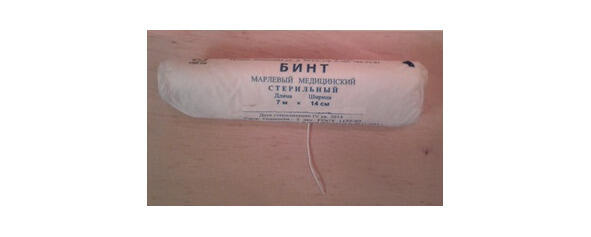

Рис. 6. Бинт
МКС: Если
необходимо аккуратно и быстро разрушить прочную упаковку в заданном месте;
или в процессе работы системы образуется нежелательное прочное соединение элементов, которое необходимо разрушить при обслуживании,
то это можно обеспечить за счет введения заблаговременно в место предполагаемого разделения нити (проволоки или иной аналогичный элемент).
Упаковка или соединение разрушаются, когда усилие прикладывается к свободному концу нити. В этом случае все усилие, прикладываемое к нити, концентрируется в точке контакта (очень маленькой оперативной зоне) освобожденной части нити с местом не разрушенной части соединения. Большое направленное усилие в этой точке приводит к разрушению упаковки или нежелательного соединения. Процесс происходит до тех пор, пока упаковка или соединение не будут разделено полностью по всей длине заранее заложенной нити.
Пример 1
Нить в целлофановой упаковке сигарет или других продуктов.

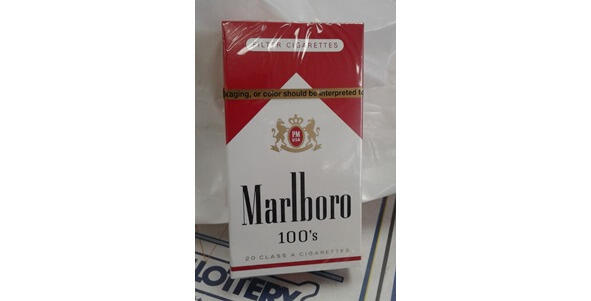

Рис. 7. Нить (золотая) позволяет легко вскрыть упаковку
Пример 2
Извлечение ТЭНа из реактора (из практики Л. Певзнера).
Это произошло 25 лет назад, когда я работал в составе команды Бориса Злотина на Норильском ГОКе. Там мы столкнулись со следующей задачей:
В специальном реакторе (реактор это горизонтально установленная бочка диаметром около 4-х метров, длиной около 12 метров, с толщиной стальных стенок 12 мм, внутри которых выложен слой свинца 10 мм и огнеупорный кирпич) происходил процесс перевода серы из пульпы колчеданов в чистую серу. Для этого в реакторе пульпу под давлением 1015 атм. при температуре 130140 С и перемешивали ее, добавляя кислород. Как происходил процесс точно не помню, но задача была выглядела простой. Температуру поддерживали четыре ТЭНа (ТЭН представлял из себя трубу длиной 4 метра и диаметром 70 мм), которые вводили через торцы реактора сбоку, через специальные стальные гильзы полуметровой длины. Их внутренний диаметр был на 2 мм больше диаметра ТЭНа (рис. 8). И все было бы ничего, если бы не регулярное обслуживание, при котором необходимо было вынимать ТЭНы. Пространство между гильзой и ТЭНом за время работы реактора между обслуживанием, заполнялось гипсом (выделяемым из раствора пульпы), намертво соединяя ТЭН с гильзой. Каждый раз был большой риск повреждения реактора при извлечении ТЭНов. Уж больно велики были усилия.
