Для изготовления «кипелки» из листовой нержавеющей стали толщиной 0,30,4 мм. вырезается кружок диаметром 3540 мм. Кружок помещают на подходящий брусок дерева, желательно из древесины твёрдых пород, и на нём при помощи не очень острого керна набивают три углубления. Они располагаются примерно в 57 мм. от края кружка так, чтобы угол между соседними углублениями составлял примерно 120о. Не сдвигая кружок с места, его рихтуют молотком, чтобы восстановить плоскость, а затем замеряют высоту выступа на обратной стороне вместе с толщиной кружка она должна составлять 1,52,0 мм. Затем кружок переворачивают и с обратной стороны накернивают ещё три углубления так, чтобы они были сдвинуты относительно углублений на другой стороне примерно на 60о, и, не сдвигая кружок с места, снова его рихтуют для восстановления плоскости. Изготовленная таким способом «кипелка», представляет собой что-то вроде трёхногого столика с ножками по обеим сторонам столешницы (рис.1).

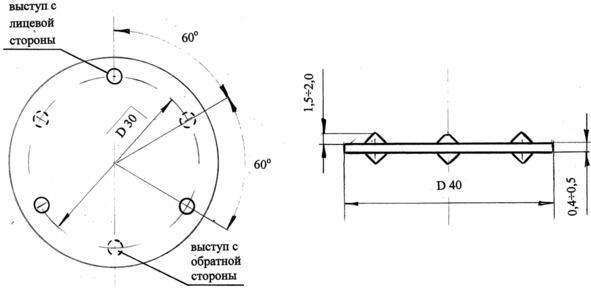

Рис.1. Конструкция «кипелки», используемой для перегонки.
Как бы такую «кипелку» не бросали в бак, она всегда падает на три ножки одной или другой стороной, обеспечивая перегрев жидкости в малом объёме, заключённом между дном перегонного аппарата и нижней поверхностью стоящей на выступах «кипелки». Кроме того, «кипелки» такой конструкции просты в изготовлении, легко моются и занимают незначительную часть площади дна бака, не препятствуя тепловому потоку. При перегонке непрерывное и равномерное позвякивание таких «кипелок» о дно аппарата указывает на то, что режим нагрева выбран правильно. По мере испарения из куба низкокипящего компонента спирта позвякивание «кипелок» затихает и одновременно уменьшается скорость перегонки. Для её восстановления необходимо несколько увеличить интенсивность нагрева куба. При этом удобно ориентироваться на звук позвякивающих «кипелок».
Если для изготовления «кипелок» использовать достаточно чистую листовую медь (не менее 9999), то «кипелки» одновременно могут выполнить ещё одну функцию способствовать очистке дистиллята от сернистых соединений [69]. Эти соединения возникают виноматериале в процессе естественного брожения и придают тухлый запах дистилляту после первой перегонки. Если количество сернистых соединений в дистилляте достаточно велико, то медные «кипелки» после второй перегонки покроются тёмным налётом, содержащим серу. Однако в дистилляте, полученном перегонкой виноградного вина или настоя на виноградных выжимках, этот эффект не наблюдается. Более того, диоксид серы часто добавляют в виноградные вина для предотвращения их скисания в количестве от 160 мг/л в красные вина до 400 мг/л в сладкие белые [70]. Но использование нелужёной меди в конструкции дистилляторов имеет и отрицательные стороны, о чём будет сказано в главе 6.
Кроме гидравлических ударов и толчков ещё одним осложнением, возникающим при кипении жидкости, является вспенивание. Поднимающиеся на поверхность жидкости пузырьки пара самопроизвольно лопаются. Однако, при наличии в жидкости (особенно на её поверхности) взвешенных частиц органических соединений и при высоких темпах нагрева пузырьки не успевают лопаться и образуют пену, забивающую перегонный аппарат. Это обстоятельство необходимо учитывать при выборе интенсивности нагрева бака, особенно на первой стадии дробной перегонки, когда перегоняемая жидкость содержит множество органических остатков от брожения.
Есть ещё один специфический момент, который необходимо учитывать при конструировании перегонного аппарата. Он заключается в том, что всплывший на поверхность кипящей жидкости газовый пузырёк лопается с образованием мельчайших капель. Эти капли при подходящих условиях, таких как высокие скорости пара и малое расстояние от поверхности кипящей жидкости, могут увлекаться в выводное устройство и загрязнять отгон продуктами из бака.
Скорость потока пара на входе в холодильник перегонного аппарата можно приблизительно оценить, предположив, что в его кубе кипит чистая вода такая ситуация имеет место на последних этапах первой перегонки. Исходя из реальной скорости перегонки 15 мл/мин при больших скоростях в аппарате описанной ниже конструкции происходит интенсивное пенообразование, и плотности воды на выходе из холодильника 0,998 г/мл при 20оС [71], получаем скорость выхода дистиллята в г/мин равную 14,97 г/мин. Такое же количество воды, только в виде насыщенного водяного пара, должно поступать в минуту на вход холодильника. Плотность водяного пара при 100оС составляет 0,598х103 г/мл, т.е. на вход холодильника для получения 14,97 г дистиллята должно поступать в минуту 25 литров водяного пара60. Это достаточно большая скорость, при которой пар может подхватывать капли кипящей в кубе жидкости и заносить их в холодильник при первой перегонке. Поэтому в аппарате должен быть предусмотрен каплеотражатель.
Ниже будет приведена конструкция эффективного каплеотражателя с кулисой, в которой поток пара дважды меняет направление движения на 180о.
Ознакомившись с протекающими в перегонном аппарате процессами испарения, кипения, вспенивания и каплеобразования, перейдём к другим дистилляции и ректификации.
Глава 5. Дистилляция и ректификация
Как было отмечено выше, термин дистилляция происходит от латинского слова, означающего буквально «стекание каплями». Однако позднее под ним стали понимать простую перегонку однократное испарение жидкости, нагреваемой в перегонном сосуде (кубе) и конденсации её паров в холодильнике.
При кипении жидкости одного состава поступающий в холодильник пар имеет тот же состав, что и жидкость в кубе, а при конденсации пара в холодильнике снова получается исходная жидкость. Простую перегонку применяют для очистки жидкости одного состава от растворённых в ней солей и взвешенных твёрдых частиц. Например, при получении дистиллированной воды из водопроводной для кислотного автомобильного аккумулятора или для разбавления выдержанного в дубовой бочке коньячного спирта при производстве коньяка.
Если перегонке подвергается однородная смесь жидкостей, кипящих при разных температурах и не образующих друг с другом непрерывно кипящих смесей61, то такой процесс подчиняется закону фазового равновесия в системе жидкость-пар, открытому учеником Д.И.Менделеева Дмитрием Петровичем Коноваловым (18561929 гг.): пар обогащён тем компонентом, прибавление которого к жидкости понижает температуру еёкипения [31]. Применительно к перегонке спиртосодержащих водных растворов это означает, что при кипении жидкости её насыщенный пар будет обогащён спиртом, что хорошо видно из диаграммы фазового равновесия в системе этиловый спиртпар, приведённой на рис.2 [32]. Кривые для жидкости водного раствора спирта и находящегося в равновесии с ней её насыщенного пара представляют собой геометрическое место точек, соответствующих температурам, при которых жидкость находится в точке закипания, а пар в точке конденсации. Диаграмма показывает, что жидкость, содержащая, например, 10% спирта, закипает при температуре 91,5оС, а в её паре при этом будет содержаться 53% спирта. Но это, так сказать, мгновенные значения. На самом деле доведённая до состояния кипения спиртосодержащая жидкость начнёт терять спирт в результате его испарения и температура кипения жидкости начнёт увеличиваться. Если подводимого тепла достаточно для поддержания кипения, весь спирт из жидкости перейдёт в холодильник. В кубе останется одна вода.

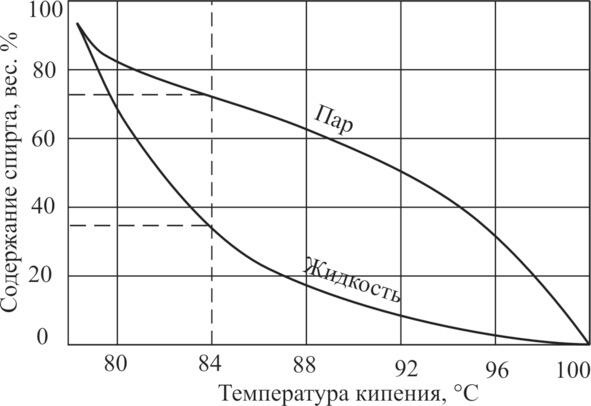

Рис. 2. Диаграмма фазового равновесия в системе этиловый спирт-вода
На практике, если перегонять смесь из 10 мл. спирта и 90 мл. воды, то первые 40 мл. перегнанной жидкости первая фракция будет содержать весь спирт, находившийся в перегоняемой смеси, т.е. первая фракция перегоняемой жидкости будет содержать 25% спирта. При повторной перегонке этих 40 мл. весь спирт будет содержаться в первых 20 мл. отгона, а его концентрация будет соответственно равна 50%. Повторяя эту процедуру некоторое число раз, можно полностью разделить водный раствор спирта на воду и азеотропную смесь спирта с водой, т.е. 95,6% спирт. Такой способ разделения смеси жидких веществ с различающимися в чистом виде температурами кипения называется дробной перегонкой.
Существуют два типа дробной перегонки:
1). Последовательная многократная дробная перегонка.
2). Точная дробная перегонка, осуществляемая в одну операцию ректификация (этот термин встречается ещё в работах М.В.Ломоносова62).
В первом случае при перегонке смеси нескольких жидких веществ с различными температурами кипения поступают следующим образом. Смесь перегоняют, отбирая фракции в заранее намеченных температурных интервалах или в температурных интервалах, разделённых промежутками, в которых значительно изменяется температура жидкости (или её паров) в перегонном кубе. Затем каждую фракцию перегоняют ещё и ещё раз, отделяя после каждой перегонки головную и хвостовую часть так, чтобы, в конце концов, жидкость в кубе кипела и испарялась в холодильник при постоянной температуре. Постоянная температура кипения жидкости до полного испарения свидетельствует о её чистоте.
