13. Принцип «наоборот»
а) Вместо действия, диктуемого условиями задачи, осуществить обратное действие; например, если в задаче требуется охлаждать объект, то вместо охлаждения надо, наоборот, нагревать.
б) Сделать движущиеся части системы неподвижными, а неподвижные движущимися.
в) Перевернуть объект «вверх ногами».
14. Принцип сфероидальности
Перейти от прямолинейных частей объекта к криволинейным, от плоских поверхностей к сферическим, от частей, выполненных в виде куба или параллелепипеда, к шаровым конструкциям.
15. Принцип динамичности
Характеристики объекта (вес, габариты, форма, агрегатное состояние, температура, окраска и т.д.) должны меняться так, чтобы быть оптимальными на каждом этапе процесса.
16. Принцип частичного решения
Добиться не полного, а частичного решения задачи.
17. Принцип перехода в другое измерение
а) Трудности, связанные с движением (или размещением) объекта по линии, устраняются, если объект приобретает возможность перемещаться в двух измерениях (то есть на плоскости). Соответственно, задачи, связанные с движением (или размещением) объектов в одной плоскости, устраняются при переходе к пространству трех измерений.
б) Многоэтажная компоновка объектов вместо одноэтажной.
в) При нескольких объектах изменить из взаимное расположение в пространстве.
18. Принцип изменения среды
а) Изменить внешнюю среду, окружающую объект.
б) Изменить объекты, соприкасающиеся с данным.
19. Принцип импульсного действия
Перейти от непрерывного действия к периодическому или импульсному.
20. Принцип непрерывности полезного действия
а) Вести работу непрерывно (все части объекта должны все время работать с полной нагрузкой).
б) Устранить холостые и промежуточные ходы.
в) Перейти от поступательно-возвратного движения к вращательному.
21. Принцип проскока
Преодолеть вредные или опасные стадии процесса на большой скорости.
22. Принцип «обратить вред в пользу»
Использовать вредные факторы для получения положительного эффекта.
23. Принцип «клин клином»
Устранить вредный фактор за счет сложения с другим вредным фактором.
24. Принцип «перегибание палки»
Усилить вредный фактор до такой степени, чтобы он перестал быть вредным.
25. Принцип самообслуживания
а) Машина должна сама себя обслуживать, выполняя вспомогательные и ремонтные операции.
б) Использовать отходы (энергии, вещества) для выполнения вспомогательных операций.
26. Принцип копирования
Вместо недоступного, сложного, дорогостоящего, неудобного или хрупкого объекта использовать его упрощенные и дешевые копии (модели, изображения). В частности, оптические копии.
27. Дешевая недолговечность взамен дорогой долговечности
Изменить объект так, чтобы он использовался только один раз.
28. Замена механической схемы
Заменить механическую систему оптической, акустической или «запаховой».
29. Использование пневмоконструкций и гидроконструкций
Вместо твердых конструкций использовать газообразные и жидкие: воздушную подушку, гидрореактивные устройства и т.д..
30. Использование гибких оболочек и тонких пленок
Вместо жестких конструкций использовать гибкие оболочки и тонкие пленки.
31. Использование магнитов и электромагнитов
Применить магниты и электромагниты.
32. Изменение окраски
Изменить окраску или сделать объект прозрачным.
33. Принцип однородности
Объекты, взаимодействующие с данным объектом, должны быть сделаны из того же материала.
34. Принцип отброса или видоизменения ненужных частей
Выполнившая свое назначение или ставшая ненужной часть объекта не должна оставаться мертвым грузом ее следует отбросить (растворить, испарить и т.д.) или видоизменить.
35. Изменение физико-технической структуры объекта
Изменение агрегатного состояния.
Изменение степени гибкости.
Изменение степени дробления.
Изменение концентрации или консистенции.
Изменение давления.
Универсальные параметры
1. Вес
2. Длина
3. Площадь
4. Объем
5. Скорость
5. Скорость
6. Ускорение
7. Сила
8. Напряжение или давление
9. Продолжительность действия
10. Прочность
11. Форма
12. Температура
13. Освещенность
14. Энергия
15. Мощность
16. Количество вещества
17. Производительность
18. Готовность к действию
19. Надежность
20. Стабильность
21. Потери
22. Точность
23. Вредные факторы
24. Удобство изготовления
25. Удобство работы
26. Удобство контроля
27. Удобство ремонта
28. Адаптация
29. Однородность
30. Сложность
31. Универсальность
32. Степень автоматизации

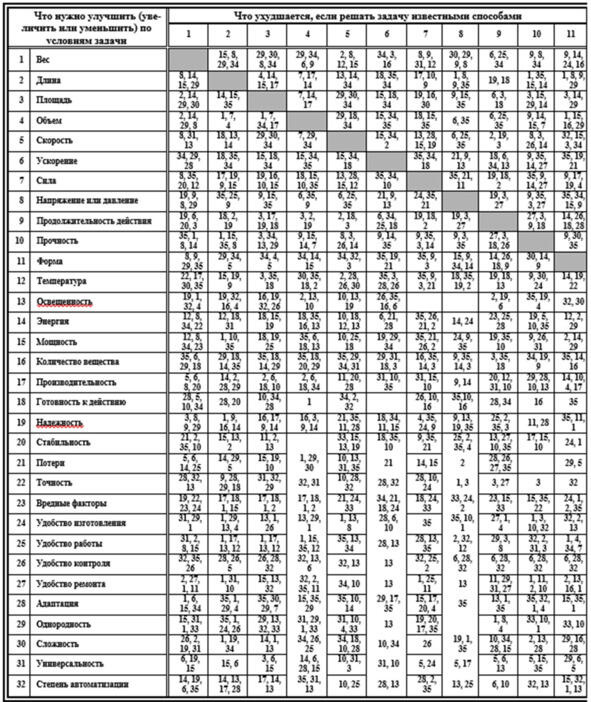

Таблица использования основных приемов устранения технических противоречий46

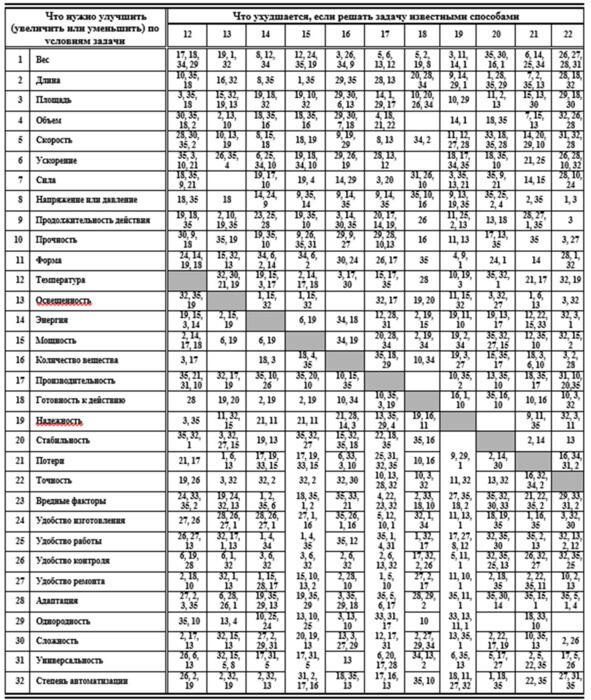

Таблица использования основных приемов устранения технических противоречий (продолжение)

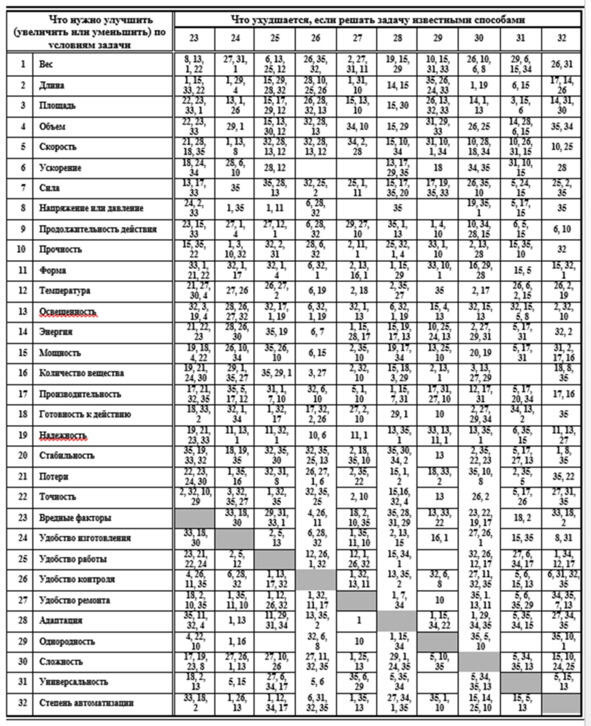

Таблица использования основных приемов устранения технических противоречий (окончание)
Материалы к АРИЗ-71
Текст АРИЗ-71
Алгоритм решения изобретательских задач47
Часть 1. Выбор задачи
11. Первый шаг. Определить конечную цель решения задачи
а) Какова техническая цель решения задачи («Какую характеристику объекта надо изменить?»).
б) Какие характеристики объекта заведомо менять нельзя при решении задачи?
в) Какова экономическая цель решения задачи («Какие расходы снизятся, если задача будет решена?»).
г) Каковы (примерно) допустимые затраты?
д) Какой главный технико-экономический показатель надо улучшить?
12. Второй шаг. Проверить обходной путь. Допустим, задача принципиально нерешима; какую другую более общую задачу надо тогда решить, чтобы получить требуемый конечный результат?
13. Третий шаг. Определить, решение какой задачи целесообразнее первоначальной или обходной
а) Сравнить первоначальную задачу с тенденциями развития данной отрасли техники;
б) Сравнить первоначальную задачу с тенденциями развития ведущей отрасли техники;
в) Сравнить обходную задачу с тенденциями развития данной отрасли техники;
г) Сравнить обходную задачу с тенденциями развития ведущей отрасли техники;
д) Сопоставить первоначальную задачу с обходной. Произвести выбор.
14. Четвертый шаг. Определить требуемые количественные показатели
15. Пятый шаг. Внести в требуемые количественные показатели «поправку на время».
16. Шестой шаг. Уточнить требования, вызванные конкретными условиями, в которых предполагается реализация изобретения.
а) Учесть особенности внедрения. В частности, допустимую степень сложности решения.
б) Учесть предполагаемые масштабы применения.
Часть 2. Уточнение условий задачи
21. Первый шаг. Уточнить задачу, используя патентную литературу.
а) Как (по патентным данным) решаются задачи, близкие к данной?
б) Как решаются задачи, похожие на данную, в ведущей отрасли техники?
в) Как решаются задачи, обратные данной?
22. Второй шаг. Применить оператор РВС
а) Мысленно меняем размеры объекта от заданной величины до нуля (Р 0). Как теперь решается задача?
б) Мысленно меняем размеры объекта от заданной величины до бесконечности (Р ). Как теперь решается задача?
в) Мысленно меняем время процесса (или скорость движения объекта) от заданной величины до нуля (В 0). Как теперь решается задача?
г) Мысленно меняем время процесса (или скорость движения объекта) от заданной величины до бесконечности (В ). Как теперь решается задача?
д) Мысленно меняем стоимость (допустимые затраты) объекта или процесса от заданной величины до нуля (С 0). Как теперь решается задача?
е) Мысленно меняем стоимость (допустимые затраты) объекта или процесса от заданной величины до бесконечности (С ). Как теперь решается задача?
