1.3.3. Проверка правильности выполнения шагов 1.3.1 1.3.2.
Правило 19. УП1 и УП2 сформулированы правильно, если полезное действие УП1 находится в противоположном (анти) состоянии нежелательному действию УП2, а нежелательное действие УП1 в противоположном (анти) состоянии полезному действию УП2. Это требование не обязательное, но такая формулировка, как правило, позволяет сохранить логику АРИЗ и на последующих шагах провести более глубокий анализ и выявить первопричины получить решение более высокого уровня.
1.4. Выбор конфликтующей пары.
1.4.1. Главная функция системы (указать).
Сравнить формулировку с шагом 1.1.2, уточнить и выбрать соответствующую.
1.4.2. Выбрать УП из описанных на шаге 1.3, соответствующий главной функции, соответствующей п. 1.4.1 (указать).
Правило 20. Из двух УП выбрать то, которое обеспечивает лучшее выполнение главной функции.
Правило 21. В случае двух полезных функций выбрать то УП, которое обеспечивает лучшее выполнение главной функции надсистемы.
1.4.3. Выбранное состояние инструмента(указать).
Примечание.Этот шаг желателен, но не обязателен. Иногда лучше разобрать решение задачи по двум конфликтующим парам последовательно. Это может привести к двум различным решениям.
1.5. Усиление конфликта, указав предельное состояние (действие) элементов.
Правило 22. Усиление производить постепенно до качественного изменения задачи.
Возможно, несколько этапов усиления с появлением качественно новых задач.
Правило 23. Усиление конфликта необходимо доводить до физического предела состояния инструмента.
Правило 24. Большинство задач содержат конфликты типа «много элементов» и «мало элементов» («сильный элемент» и «слабый элемент»). Конфликты с состоянием:
а) «много элементов» и «сильный элемент» приводятся к виду «избыточное число элементов» и «избыточно сильный элемент»,
б) «мало элементов» и «слабый элемент» приводятся к виду «отсутствующий элемент» и «бездействующий элемент».
Новое состояние, таким образом, характеризуется новым НЭ, связанным с:
избыточным числом или избыточным действием элемента (а),
отсутствием элемента или отсутствием его действия (б).
1.6. Формулировка модели задачи. Определение см. в приложении 4, п. 22.
1.6.1. Конфликтующая пара, учитывая шаг 1.5 (указать).
1.6.2. Усиленная формулировка углубленного противоречия, учитывая шаг 1.5 (указать).

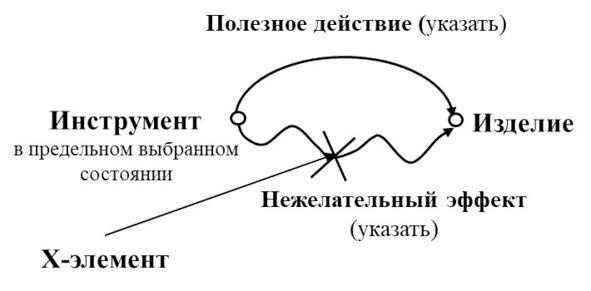

1.6.3. Функции Х-элемента. Определение см. в Приложении 4, п. 30.
Что должен сделать вводимый длярешения задачи икс-элемент (что он должен сохранить и что он должен устранить, улучшить, обеспечить и т. д.).
Икс-элемент не допускает (или устраняет) плохое действие (указать)Икс-элемент не допускает (или устраняет) плохое действие (указать) Икс-элемент не допускает (или устраняет) плохое действие (указать).
1.7. Применение вепольного анализа.
1.7.1. Представить модель задачи в виде исходной вепольной структуры.
1.7.2. Осуществить вепольные преобразования.
2. АНАЛИЗ РЕСУРСОВ
2.1. Определение оперативной зоны (ОЗ). Определение см. в Приложении 4, п. 32.
Зона (указать).
Примечание.При формулировании оперативной зоны полезно ознакомиться с материалами в приложении 1.
2.2. Определение оперативного времени (0В). Определение см. в Приложении 4, п. 33.
Т1 время конфликта (указать).
Т2 время до конфликта (указать).
Примечание.При формулировании оперативного времени полезно ознакомиться с материалами в приложении 1.
2.3. Определение вещественно-полевых ресурсов (ВПР) рассматриваемой системы, внешней среды и изделия. Определение см. в Приложении 4, п. 31.
2.3.1.Составить список ВПР, заполнив таблицу.

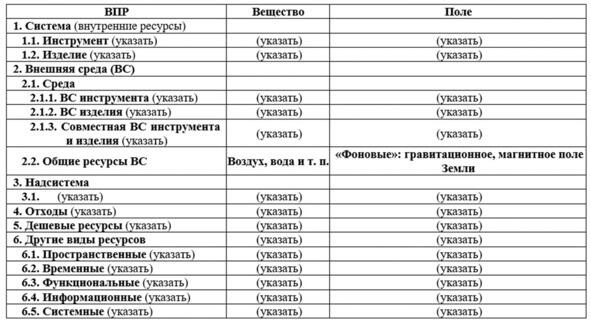

Таблица 2. Вещественно-полевые ресурсы (ВПР)
2.3.2. Определение оперативных параметров внутрисистемные ВПР. Выписать из таблицы 2 (см. п. 2.3.1).
2.3.2. Определение оперативных параметров внутрисистемные ВПР. Выписать из таблицы 2 (см. п. 2.3.1).
3. ОПРЕДЕЛЕНИЕ ОП
3.1. Формулировка ИКР. Определение см. в Приложении 4, п. 34.
ИКР: А, Б
Икс-элемент, абсолютно не усложняя систему и не вызывая вредных явлений, не допускает (или устраняет) плохое действие (указать) Икс-элемент, абсолютно не усложняя систему и не вызывая вредных явлений, не допускает (или устраняет) плохое действие (указать инструмент из шага 1.5) Икс-элемент, абсолютно не усложняя систему и не вызывая вредных явлений, не допускает (или устраняет) плохое действие
3.2. Усиление формулировки ИКР использование ВПР.
3.2.1. Инструмент (указать) 3.2.1. Инструмент (указать)3.2.1. Инструмент (указать) 3.2.1. Инструмент (указать).
3.2.2. Изделие (указать) 3.2.2. Изделие (указать) 3.2.2. Изделие (указать).
3.2.3. Функция (указать главную функцию, п. 1.1.2) 3.2.3. Функция
3.2.4. Нет необходимости в выполнении функции.
Например, выполняется функция надсистемы.
3.3. Формулировка обостренного противоречия (ОП). Определение см. в Приложении 4, п. 35.
ОП: C А, анти-С Б
3.3.1. Формулировка обостренного противоречия для икс-элемента.
Икс-элемент внутри ОЗ в течение ОВ должен быть (указать свойство Икс-элемент внутри ОЗ в течение ОВ должен быть
