Кроме чистого направленного маршрута возможен вариант, когда указывается LID коммутатора, до которого пакет должен быть направлен при помощи обычной адресации (по LID), и LID получателя, которому пакет должен быть направлен после того, как будет пройден путь, определяемый направленным маршрутом. Очевидно, что при этом части фабрики до и после пути, определяемого направленным маршрутом, должны быть уже инициализированы и поддерживать пересылки при помощи LID.
Управление подсетью InfiniBand
Как было сказано выше, для нормальной работы подсеть InfiniBand должна быть настроена: назначены LID портам адаптеров и коммутаторов, настроены таблицы форвардинга коммутаторов (в отличие от сетей Ethernet, в сетях InfiniBand коммутаторы не формируют свою таблицу форвардинга сами, она должна настраиваться извне).
Компонентом, который отвечает за такую настройку, а затем за поддержание подсети в рабочем состоянии, является менеджер подсети (Subnet Manager). Менеджер подсети это программа, которая может работать на компьютере с адаптером InfiniBand или на коммутаторе (не все коммутаторы InfiniBand поддерживают запуск менеджера подсети). Для надёжности в подсети может быть запущено несколько менеджеров, в этом случае один из них является главным (master), а остальные запасными (standby). В случае, если главный менеджер перестаёт работать, его функции берет на себя один из запасных. Также главный менеджер может явно передать роль главного одному из запасных менеджеров, например, в процессе нормальной остановки.
После запуска менеджер подсети при помощи пакетов управления подсетью, передаваемых по направленным маршрутам, выясняет структуру подсети: какие есть адаптеры, коммутаторы, маршрутизаторы, и какие между ними есть связи. Если после определения структуры подсети выяснится, что других, более приоритетных менеджеров подсети в этой подсети нет, данный менеджер становится активным и осуществляет настройку подсети, т. е. назначает всем конечным портам LID, каждому конечному порту сообщает LID порта, на котором работает сам менеджер подсети, устанавливает таблицы форвардинга коммутаторов и делает некоторые другие настройки. После этого подсеть готова к работе. В процессе работы подсети менеджер время от времени собирает информацию об изменениях её структуры (этот процесс называется Sweeping) и соответствующим образом меняет конфигурацию.
Запасные менеджеры время от времени опрашивают главного, и если тот перестаёт отвечать на запросы, один из запасных становится главным и перенастраивает подсеть, указывая ей расположение нового менеджера подсети.
IP через InfiniBand (IP over IB, IPoIB)
Работа стека протоколов TCP/IP поверх InfiniBand не является частью спецификации InfiniBand, она определена в соответствующих документах RFC. Работа InfiniBand вполне возможна и без IPoIB. Однако некоторые программы и библиотеки хотя и предназначены для работы поверх InfiniBand, требуют также работающего IP поверх InfiniBand. Чаще всего при помощи IpoIB определяют InfiniBand-идентификаторы (LID, GID) процессов, работающих на других вычислительных узлах, а после определения дальнейшие коммуникации осуществляются без участия стека TCP/IP.
Настройка IP поверх InfiniBand, в общем, не отличается от настройки IP поверх Ethernet. Есть только несколько моментов, на которые следует обратить внимание. Интерфейсы IPoIB в системе называются ib0, ib1 и т. д. (по одному интерфейсу на порт InfiniBand). Адреса лучше назначать статически, прописывая их в конфигурационных файлах серверов и вычислительных узлов. Работа протокола DHCP поверх IPoIB возможна, но для надёжности мы рекомендуем его не использовать.
Адрес канального уровня (link layer address), который в сетях Ethernet называется MAC-адрес или hardware address, для IPoIB имеет длину в 20 байт. Поэтому некоторые утилиты, в частности, широко применяемая утилита ifconfig, в которых жёстко прописана длина MAC-адреса Ethernet в 6 байт, не могут корректно работать и отображать адреса канального уровня для IPoIB. Утилита ip, рекомендуемая для замены ifconfig, такого недостатка лишена. В адресе канального уровня содержится GID порта, номер пары очередей (Queue Pair Number, QPN, аналог номера порта в TCP для InfiniBand) и флаги, указывающие, какие протоколы транспортного уровня InfiniBand могут использоваться для передачи IP.
Утилиты для просмотра информации по сетям InfiniBand
В этом разделе мы приводим примеры выдачи некоторых утилит из комплекта OFED с объяснениями выдаваемой информации. Эти данные помогут сориентироваться в том, что происходит в сети InfiniBand, и диагностировать некоторые ошибки в её работе.
Утилиты для просмотра информации по сетям InfiniBand
В этом разделе мы приводим примеры выдачи некоторых утилит из комплекта OFED с объяснениями выдаваемой информации. Эти данные помогут сориентироваться в том, что происходит в сети InfiniBand, и диагностировать некоторые ошибки в её работе.

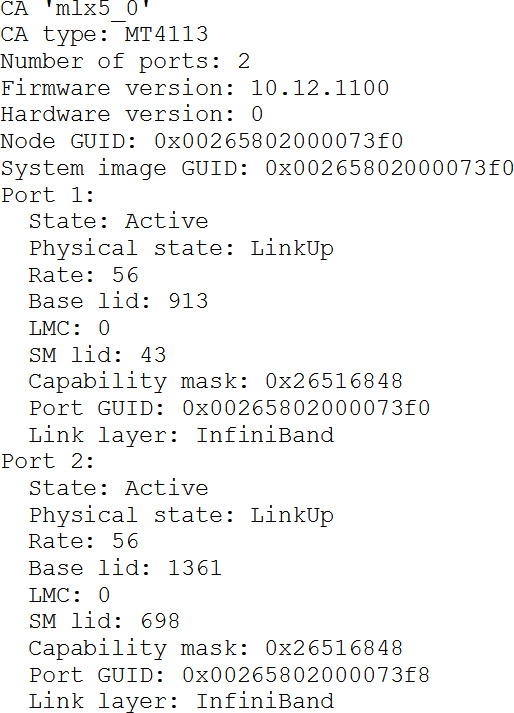

Команда ibstat показывает состояние всех портов на всех адаптерах InfiniBand, установленных на узле, где она запущена
Сначала выводится информация по адаптеру: его имя (mlx5_0), тип адаптера (название модели), количество портов, версии встроенного программного (firmware) и аппаратного обеспечения, а также идентификаторы Node GUID и System Image GUID.
Для каждого порта в строке Link layer выводится тип подключения: InfiiniBand или Ethernet. Некоторые адаптеры InfiniBand позволяют подключаться как к сети InfiniBand, так и к Ethernet. Тип подключения определяется установленным трансивером. Строка Port GUID показывает GUID порта. Base lid первый LID, присвоенный данному порту. Всего порту присвоено, как говорилось выше, 2LMC подряд идущих LID. SM lid LID порта, на котором работает менеджер данной подсети. Rate скорость передачи данных, на которой работает порт (56 в данном случае это режим 4x FDR).
Physical state состояние физического уровня передачи данных. Нормальное состояние LinkUp. Также может быть Disabled, Polling (в это состояние порт переходит после включения), Configuration (согласование режимов работы с другой стороной связи), Recovery (восстановление после сбоя связи). Есть и другие состояния, но их появление означает серьёзный сбой в работе оборудования, и мы их здесь описывать не будем.
State состояние канального уровня передачи данных. Active состояние нормального функционирования, возможна передача любых типов данных. Down передача данных невозможна (физический уровень ещё не перешёл в состояние LinkUp). Initialize состояние, в которое канальный уровень переходит сразу после того, как физический уровень перешёл в состояние LinkUp. В этом состоянии возможны приём и передача только пакетов управления подсетью (SMP, Subnet Management Packets). В этом состоянии менеджер подсети должен настроить порт (задать LID и прочие параметры) и перевести порт в состояние Active. Есть и другие состояния, но порт не должен находиться в них долгое время, поэтому мы опустим их описания.
Capability mask набор флагов, описывающих поддерживаемые портом режимы работы (скорости и т. п.).
Команда ibstatus также выводит информацию обо всех портах, но немного в другом формате, и выдаёт частично отличающийся набор данных:
Обратите внимание, что информация о базовом LID и LID менеджера подсети дана в шестнадцатеричном виде. Более подробно дана информация о скорости, на которой работает порт. Ещё добавлена строка default gid, в которой указан GID для данного порта.
Иногда нужно узнать, какой машине назначен конкретный LID. Для этого можно применить утилиту smpquery. Вообще эта утилита предназначена для посылки пакетов управления подсетью SMP (Subnet Management Packet) и выдачи ответов в понятной человеку форме. В нашем случае нам нужен запрос описания узла (node description). Вот пример выдачи команды smpquery nodedesc 914 (запрос описания узла с LID 914):
Узел ответил, что LID 914 назначен адаптеру HCA-1 вычислительного узла с именем n51001.

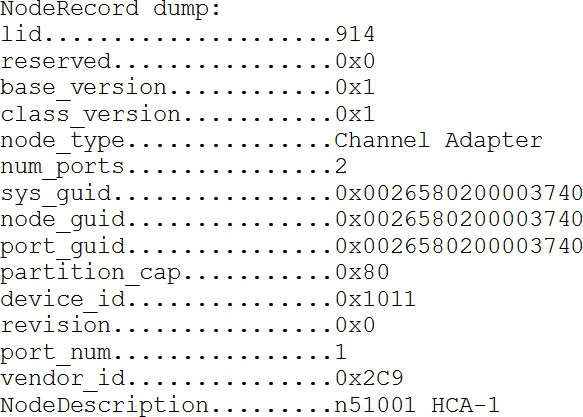

При помощи smpquery доступна информация о том узле, которому адресован запрос. В то же время менеджер подсети имеет информацию обо всех узлах подсети. Запросить информацию у менеджера подсети можно при помощи утилиты saquery. Информацию об узле подсети с LID 914 можно запросить командой saquery 914. Вот пример выдачи такой команды:
В последней строке указано описание узла, включающее имя хоста. Также приводится дополнительная информация. Ещё раз обращаем внимание, что команда smpdump позволяет запрашивать информацию об узле в сети InfiniBand у самого этого узла, а команда saquery у менеджера подсети. Если результаты этих запросов различаются или если команда saquery выдаёт ошибку это свидетельство того, что имеются проблемы с менеджером подсети. Ещё две полезные утилиты при диагностике сетей InfiniBand утилиты ibnetdiscover и ibdiagnet. Утилита ibnetdiscover пытается обнаружить все компоненты подсети: конечные узлы, коммутаторы, маршрутизаторы и связи между ними, и выводит информацию обо всех найденных компонентах. Утилита ibdiagnet также пытается найти все компоненты подсети, но кроме этого она ещё и пытается обнаружить ошибки в конфигурации подсети, такие как совпадающие GUID, скорости портов и т. п.
