В четвертой главе показано влияние металлической и ионной составляющих гетероядерной химической связи на физико-механические свойства полимерных материалов: полиэтилен высокого давления (ПЭВД), полипропилен (ПП), поливинилиденфторид (ПВДФ), полиизопрен (ПИ), полиэтилентерефталат (ПЭТФ), поликетон (ПК), поливинилфторид (ПВФ), поливинилхлорид (ПВХ), полиакрилонитрил (ПАН), поливиниловый спирт (ПВС) и сополимеры этилена и 1-гексена.
В пятой главе всесторонне исследуется теория в кокорой электронно-ядерный и наноструктурный уровни организации металлических материалов рассматривается, как основа прогнозирования их свойств, усовершенствования технологий придания им новых заданных свойств.
Глава 1. Особенности структурной организации материалов, образованных молекулярными соединениями
1.1. Основные уровни структурной организации материалов
1.1.1. Полимерные материалы
Согласно единой классификации уровней структурной организации материалов, предложенной в работе [5] и уточненной позднее этими же авторами (табл. 1), в полимерах можно выделить следующие структурные уровни [5,6].
I. Микроструктура:
1 подуровень: электронно-ядерный. Данный подуровень является общим для всех материалов и образован элементами, размер которых лежит в диапазоне от ~1 до 5 Å (0,00010,0005 мкм): атомными остовами, химическими связями (обобществленными электронами) и точечными дефектами.
Электронно-ядерная структура полимеров описывает расположение атомных остовов и обобществленных электронов в химическом соединении в виде индивидуальной олиго- или макромолекулы. При этом специфика электронно-ядерной структуры в полимерных материалах (в отличие от металлов) заключается в том, в обобществленные электроны характеризуются большей локализацией между ядрами, обеспечивающей образование дискретной частицы олиго- или макромолекулы.
Атомный остов ядро с частью электронной оболочки атома, не принимающей участия в образовании химической связи (то есть необобществленные электроны в совокупности с ядром).
Обобществленные электроны электроны, которые осуществляют химическую связь, возникающую вследствие перекрывания электронных оболочек, и являются общими для связываемых химических остовов.
Точечные дефекты (нульмерные) дефекты кристаллической решетки, сравнимые с размерами атомных остовов.
2 подуровень: молекулярный. Этот подуровень образован фрагментами макромолекул (атомными группировками), между которыми действуют более слабые (по сравнению с химическими) внутри- и межмолекулярные ван-дер-ваальсовые и водородные связи. Размер элементов, образующих молекулярный подуровень микроструктуры, лежит в диапазоне от ~5 до ~10 Å (0,00010,0005 мкм).
Макромолекула индивидуальное высокомолекулярное химическое соединение, цепеобразующие атомы которого связаны направленными химическими связями, характеризующееся многократным повторением одного или более типов атомов или групп атомов (составных звеньев) в цепи, в количестве, достаточном для проявления образуемым макромолекулами полимером комплекса специфических свойств, который остается практически неизменным при добавлении или удалении одного или нескольких составных звеньев [7].
Олигомолекула отличается от макромолекулы меньшей степенью полимеризации (обычно не превышающей 100). Комплекс специфических свойств в олигомерах изменяется при добавлении или удалении одного или нескольких составных звеньев его олигомолекулы [7].
Согласно ИЮПАК Международному союзу теоретической и прикладной химии (IUPAC International Union for Pure and Applied Chemistry), полимер определяется как «вещество, состоящее из молекул, характеризуемых многократным повторением одного или более вида атомов или групп атомов (составных звеньев), связанных друг с другом в количествах, достаточных для того, чтобы обеспечить набор свойств, которые не претерпевают значительного изменения при добавлении или удалении одного или нескольких составных звеньев» [8]. То есть, полимер представляет собой совокупность индивидуальных макро- и/или олигомолекул, связанных в полимерную систему посредством ван-дер-ваальсовых или водородных связей.
Полимеры, как правило, относят к веществам, образующим молекулярные кристаллы. Однако, в случае, когда упаковка макромолекул имеет складчатую или фибриллярную конформации, правильнее было бы говорить о ковалентно-молекулярных кристаллах (точнее ковалентно- (меж- или внутри-) молекулярных), так как вдоль одного из периодов решетки действуют прочные химические, преимущественно ковалентные, связи (образующие электронно-ядерный подуровень микроструктуры), тогда как вдоль двух других периодов решетки действуют более слабые силы межмолекулярного взаимодействия (соответствующие молекулярному подуровню микроструктуры). Примером может служить полиэтилен, макромолекулы которого находятся в складчатой конформации, образуя ламель, и параметры элементарной решетки которого имеют следующие значения: a = 7.40; b = 4.93; c = 2.534 Å [9]. При этом вдоль периода с действуют химические, преимущественно ковалентные, связи, а вдоль периодов a и b силы Ван-дер-Ваальса.
Полимеры, как правило, относят к веществам, образующим молекулярные кристаллы. Однако, в случае, когда упаковка макромолекул имеет складчатую или фибриллярную конформации, правильнее было бы говорить о ковалентно-молекулярных кристаллах (точнее ковалентно- (меж- или внутри-) молекулярных), так как вдоль одного из периодов решетки действуют прочные химические, преимущественно ковалентные, связи (образующие электронно-ядерный подуровень микроструктуры), тогда как вдоль двух других периодов решетки действуют более слабые силы межмолекулярного взаимодействия (соответствующие молекулярному подуровню микроструктуры). Примером может служить полиэтилен, макромолекулы которого находятся в складчатой конформации, образуя ламель, и параметры элементарной решетки которого имеют следующие значения: a = 7.40; b = 4.93; c = 2.534 Å [9]. При этом вдоль периода с действуют химические, преимущественно ковалентные, связи, а вдоль периодов a и b силы Ван-дер-Ваальса.
3 подуровень: наноструктура. К элементам, образующим наноструктуру в полимерах, можно отнести олиго- и макромолекулы, наночастицы, кристаллиты и ламели. Их размер лежит в широком диапазоне ~1 1000 нм.
Существует большое разнообразие наночастиц и способов их классификации. Например, по размерности их можно классифицировать на одномерные, характеризующиеся толщиной (пленки, покрытия и т.д.), двухмерные, характеризующиеся двумя размерами (трубки, волокна и т.д.) и трехмерные (трехмерные частицы, полые сферы и т.д.). Наиболее интенсивные исследования направлены на создание углеродных нанотрубок, которые уникальны своей жесткостью, прочностью и электронными свойствами, а также фуллеренов и дендримеров.
Вопрос о классификации кристаллических образований типа кристаллитов и ламелей до конца не решен [10]. Кристаллитами принято считать области трехмерной упорядоченности цепных макромолекул [10]. Также принято считать, что они являются минимальными дискретными элементами любой устойчивой надмолекулярной организации в твердых полимерах [9].
Ламели считаются кристаллическими образованиями более крупного масштаба, характеризующиеся пластинчатой формой [10]. При этом ламель, с одной стороны, можно считать образованной из кристаллитов. Однако вместе с тем ламель также можно рассматривать в качестве первичной надмолекулярной структуры, состоящей из «листов» и «лепестков», представляющих собой грани роста в направлении кристаллографических осей a и b и в свою очередь составленных из сложенных макромолекулярных цепей и упакованных параллельно. При этом одни и те же морфологические формы в одних случаях могут быть относительно независимыми структурными элементами, а в других нет [9].
Для данного уровня структуры характерны линейные дефекты типа дислокаций в ламелях кристаллических полимеров или дисклинаций в аморфных полимерах.
II. Мезоструктура. Данный уровень структуры полимерных материалов составляют образованные ламелями небольшие аксиалиты, эдриты и сферолиты (размерами до нескольких десятков мкм). Дефектами, характерными для этого структурного уровня, можно, по-видимому, считать поверхностные дефекты типа дислокационных ансамблей.
III. Макроструктура полимеров образована более крупными надмолекулярными образованиями в виде крупных аксиалитов, эдритов и сферолитов размерами от нескольких десятков мкм и выше. Для этого уровня структурной организации полимерных материалов характерны объемные дефекты типа трещин, пор и т. д.

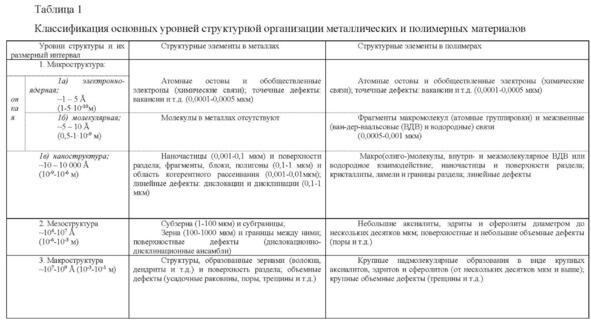

Для металлов можно выделить сходные уровни структурной организации, которые приведены в табл. 1. Из данных табл. 1 видно, что, так как металлы являются немолекулярными веществами, у них отсутствует молекулярный уровень структуры (в отличие от полимеров, образованных высокомолекулярными соединениями).
1.2. Химическое строение вещества
В 1861 году выдающийся русский химик Александр Михайлович Бутлеров на съезде немецких естествоиспытателей и врачей в Германии (г. Шпейер) выступил с докладом «О химическом строении веществ» [11]. В нем А. М. Бутлеров впервые изложил основы своей теории химического строения веществ (структурной теории), основывающейся прежде всего на обобщении значительного фактического материала по структуре органических химических веществ [11,12]. Таким образом, Бутлеров впервые ввел термин «химическое строение», продуманно дал ему определение и сформулировал основные положения своей теории.
