Третье поколение фотоэлементов включает в себя новейшие развивающиеся технологии, к которым относятся:
фотоэлементы с квантовыми точками,
фотоэлементы, сенсибилизированные красителем,
фотоэлементы на основе полимеров,
фотоэлементы на основе перовскита.
Перспективный вид батарей ближайшего будущего построен на свойствах физических квантовых точек микроскопических включений полупроводников в тот или иной материал. Геометрически такие «точки» имеют размер в несколько нанометров и распределяются в материале так, чтобы охватить поглощение излучения всего солнечного спектра ИК, видимого света и УФ. Огромным преимуществом подобных панелей является возможность работать даже ночью, генерируя около 40% максимальной дневной мощности.
Солнечные элементы с квантовыми точками (QD) состоят из нанокристаллов полупроводника на основе переходного металла. Нанокристаллы смешиваются в растворе и затем наносится на кремниевую подложку. Как правило, фотон будет возбуждать электрон там, создавая единую пару электронных дырок в обычных сложных полупроводниковых солнечных элементах. Однако, если фотон попадает в QD определенного полупроводникового материала, может быть произведено несколько пар (обычно две или три) электронных дырок.
Солнечные элементы, сенсибилизированные красителями (DSSC), были впервые разработаны в 1990-х годах и имеют многообещающее будущее. Они работают по принципу искусственного фотосинтеза и состоят из молекул красителя между электродами. Эти элементы экономически выгодны и имеют преимущество легкой переработки. Они прозрачны и сохраняют стабильность и твердое состояние в широком диапазоне температур. Эффективность этих ячеек достигает 13%.
Перспективными считаются фотоэлементы на основе мезопористых (с наноразмерными порами) оксидных полупроводников, покрытых органическим красителем. Эти ячейки прославили имя профессора и получили название «ячейки Гретцеля». Они используют принцип, похожий на органический фотосинтез: поглощение квантов света молекулами органического красителя и протекание окислительно-восстановительных реакций при облучении солнечным светом. На рис.2.6. схематично приведено устройство ячейки Гретцеля. Конструктивно простейшая ячейка Гретцеля состоит из пластинки оптически прозрачного стекла с токоприемниками и электропроводящим покрытием, на которую нанесен слой из высокопористого диоксида титана, являющегося полупроводником. Поры диоксида титана пропитаны специальным органическим красителем, выделяющим электроны под воздействием солнечного света.

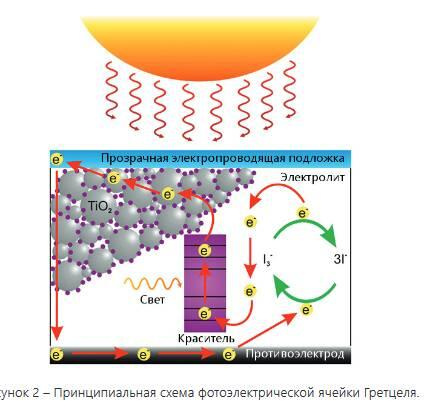

Рис.2.6. Принципиальная схема фотоэлектрической ячейки Гретцеля
Пластина, на которую нанесён диоксид титана это анод ячейки. Катодом ячейки является противоположный электрод, который обычно называют противоэлектродомэто токопроводящая подложка другой пластины, на которую в прототипе ячейки был нанесён платиновый подслой катализатор. Между электродами токопроводящий электролит (в первоначальном варианте трийодит в жидкой форме). Принцип работы такого фотоэлемента следующий. Свет проходит через прозрачную подложку и поглощается фотоактивным красителем. Далее эти электроны диффундируют через слой полупроводника к прозрачному проводящему электроду (токоприёмнику) за счет градиента концентрации. Электролит замыкает электрическую цепь и позволяет подходить электронам от катода с платиновым покрытием к полупроводнику, где происходит рекомбинация электронов и «дырок». Таким образом, при достижении порогового значения количества выделяемых электронов образуется электрический ток, который течет от верхнего слоя ячейки к нижнему. Ячейка Гретцеля принципиально отличается от классических фотобатарей на основе кремния. Полупроводник диоксид титана выполняет исключительно роль среды, в которой происходит транспорт (диффузия) фотоэлектронов, генерируемых фотовозбужденным красителем. В кремниевых фотоэлементах полупроводник кремний выполняет двойную функцию генерирует фотоэлектроны и является средой для транспорта электронов. В ячейке Гретцеля краситель, выступая в роли фотосенсибилизатора (т.е. вещества с увеличенной чувствительностью к воздействию света), играет главенствующую, доминирующую роль, а остальные компоненты анод из диоксида титана, электролит, катод играют вспомогательную роль. Работа такой ячейки часто сравнивается с фотосинтезом, поскольку оба процесса используют пигменты и окислительно-восстановительную реакцию, протекающую в электролите.
Теоретически, в улучшенном варианте, ячейка Гретцеля сможет стать основным источником энергии для солнечных районов планеты, благодаря её максимальной экологичности и близости к природе.
Фотоэлементы, в которых используются красители в качестве фотосенсибилизаторов, получили сокращённое англоязычное обозначение DSSC (Dye-Sensitized Solar Cell). К основным достоинствам солнечных батарей на красителях следует отнести их лёгкость, принципиальную возможность создавать гибкие конструкции, простоту производства, низкую цену при использовании доступных и недорогих компонентов и веществ, широкий выбор цвета, способность работать при невысокой освещенности и даже внутри помещения. Недостатки DSSC: недостаточная долговечность, относительно невысокий на настоящее время КПД (в районе 10%), экзотичность химического строения красителей. Последний недостаток компенсируется использованием природных красителей.
Полимерные солнечные элементы считаются "гибкими", так как используемая подложка является полимером или пластиком. Они состоят из тонких функциональных слоев, последовательно соединенных между собой и покрытых полимерной пленкой или лентой. Обычно он работает как комбинация донора (полимера) и ресивера (фуллерена). Существуют различные типы материалов для поглощения солнечного света, в том числе органические материалы, такие как конъюгат-полимер. Особые свойства полимерных солнечных элементов открыли новый путь для разработки гибких солнечных устройств, в том числе текстильных и тканевых.
Большинство технологий основаны на применении органических полимерных материалов. Несмотря на низкий КПД (лабораторный рекорд на сегодня 10,8%, коммерческие прототипы до 7%) панели на органической основе 3-го поколения сегодня активно исследуются. Для полимеров органического происхождения характерны следующие важные черты:
простота и дешевизна создания;
отсутствие проблем с утилизацией;
неограниченность сфер применения;
возможность изготовления в прозрачном виде.
Подобные панели практически невесомы, а при использовании технологии «tandem solar batteries» (тандемное соединение) их можно встраивать в окна и регулировать прозрачность.
Фотоэлектрические модули на основе органических и полимерных соединений начали разрабатывать только в последнем десятилетии, но исследователи уже добились значительных успехов. При производстве полимерных панелей используются такие вещества, как углеродные фуллерены, фталоцианин меди, полифенилен и другие.
В настоящее время третье поколение фотоэлементов включает в себя разнообразные технологии, такие как перовскитовые солнечные элементы, которые основаны на соединениях перовскита (комбинация двух катионов и галогенида). Эти солнечные элементы основаны на новейших технологиях. Органо-неорганические материалы, имеющие перовскитную структуру, это совершенно новая форма фотоэлектрических преобразователей. Перовскит представляет собой минерал преимущественно черного или красновато-коричневого цвета с оригинальной структурой кристаллической решетки. Он богат содержанием примесей титана, ниобия, железа, церия, кальция, тантала. Структура перовскита настолько уникальна, что эти материалы были представлены в различных модификациях от нанопленок до нанонитей. Классический» перовскит это CaTiO3, рис.2.7, кристаллы которого имеют псевдокубическую (нарушенную кубическую) структуру.

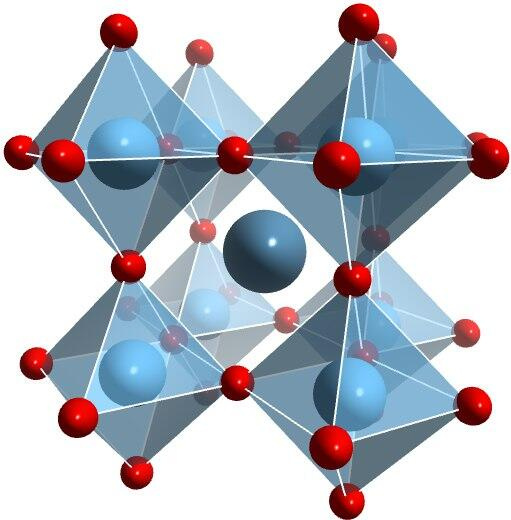

Рис.2.7. ПеровскитCaTiO3
Однако, тем же именем принято называть и другие материалы с такой же структурой. Сам титанат кальция состоит из атомов трех типов: А (атомы кальция), В (титана) и Х (иногда их называют С, атомы кислорода). Причем А находится в центре псевдокубических структур, В в угловых узлах псевдокуба, а С образуют вокруг В восьмигранники, на шести вершинах которых находятся как раз по шесть атомов кислорода. В этой стандартной структуре практически любой из атомов обычной схемы ABX3 может быть заменен на относительно сходный по свойствам. И структура в целом при этом сохранится. При этом Авсегда большой катион (положительно заряженный ион), Ввсегда катион меньшего размера чем А, а Хвсегда анион (отрицательно заряженный ион). Даже среди природных минералов часто встречаются те, в которых А был не кальцием, а, например, церием, да и Вне титаном, а ниобием или танталом.
