Далее таким же образом штрихуем ряд из четырех маленьких квадратов по горизонтали.
Теперь в большой квадрат вписываем окружность. Она выполняется непрерывным круговым движением в одну сторону. Движение должно быть равномерным, ритмичным. Карандаш относительно линии горизонта все время под одним углом, т.е., рука не должна вращаться относительно своей продольной оси. Сначала линия слабая, затем, когда карандаш начинает попадать в окружность, нажим усиливается. При правильной посадке, когда рука перпендикулярна середине мольберта, она работает как циркуль.
Когда окружность готова, делаем ряд касательных прямых к ней в 8 10 точках. Здесь главное соблюдать перпендикулярность карандаша относительно проводимых прямых независимо от их наклона. Карандаш относительно точки касания всегда направлен в центр окружности, находится он вне окружности или внутри ее.
Далее вписываем окружность в 4 маленьких квадрата. Она оказывается разделенной двумя диаметрами. На этих диаметрах выполняется разворот окружности: на первом от прямой через эллипсы к окружности, на втором от окружности через эллипсы к прямой. Мы как бы вращаем окружность относительно ее диаметра. Карандаш движется равномерно, без остановок по спирали. Сначала делаем разворот от прямой через эллипсы к окружности. Карандаш перпендикулярен диаметру, относительно которого мы проводим эволюцию или большой оси эллипса. Карандаш двигается вдоль этой оси до тех пор, пока движение не станет ритмичным, автоматическим, а линия будет плавно менять свое направление в двух крайних точках, лежащих на окружности. Затем начинаем понемногу «разворачивать» эллипс, увеличивая его размер по малой оси до тех пор, пока он не сольется с окружностью.
На втором диаметре проводим обратную эволюцию. Начинаем движение по окружности. Карандаш перпендикулярен большой оси эллипса. Когда движение станет ритмичным, уменьшаем эллипс по малой оси, пока он не сольется с большой осью.
На этом упражнение заканчивается.
Оборудование:
Мольберт «хлопушка» с рабочей поверхностью 60 см в высоту и 45 см в ширину.
Карандаш простой средней мягкости (ТМ или HB; карандаш должен быть длинным, не очень остро заточенным.).
Бумага формата А2.
2. Рисунок двух простых предметов
Перед началом занятия выполняем упражнение (см. занятие первое).
На втором занятии мы выполним конструктивный рисунок двух простых предметов с натуры. «С натуры» это значит, что эти предметы должны реально стоять перед нами. Такие группы предметов, предназначенных служить моделями для рисования, мы будем называть постановками или натюрмортами. Рекомендуемое расстояние до предметов 2 3 метра.
Что мы будем называть конструктивным рисунком? Конструктивный рисунок это рисунок внешних контуров предметов, как видимых, так и невидимых, выполненный с помощью линий построения. Линии построения, используя закономерности конструкции предмета, облегчают выполнение рисунка.
Прежде чем приступить к выполнению рисунка, надо заметить, что рисунок является проекцией объемного предмета на плоскость, причем проекция является центральной, т.е., все лучи проекции проходят через одну точку, которая в нашем случае находится в нашем глазу. Поэтому очень важно чтобы точка зрения оставалась на одном месте во все время рисунка. Надо постоянно проверять положение точки зрения.
Все промеры будут проводиться в пропорциях.
Определение габаритов постановки (того, что поставлено для срисовывания). Габариты это расстояния между крайними точками фигуры по вертикали и горизонтали.
Первый размер на нашем рисунке мы берем произвольно. Пусть это будет ширина постановки. Этот размер мы отмечаем по краям двумя длинными вертикальными линиями. Все линии в рисунке делаются с большим запасом, способ их выполнения тот же что и в упражнении. Имейте в виду, что линейный размер предметов в рисунке не должен превышать их размер в натуре, а расстояние до краев листа должно быть соразмерно величине предметов в рисунке.
Далее нам надо выяснить сколько раз ширина постановки в натуре уложится в ее высоте, т.е., пропорции габаритных размеров. Для этого нам надо применить методику визирования.
Далее нам надо выяснить сколько раз ширина постановки в натуре уложится в ее высоте, т.е., пропорции габаритных размеров. Для этого нам надо применить методику визирования.

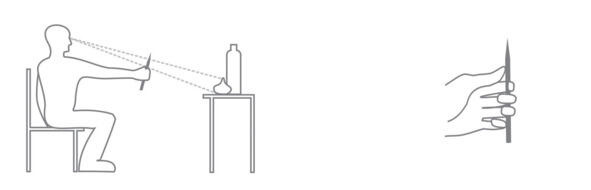

Визирование. Это делается так: берем произвольный измеритель (чаще всего это карандаш или древко кисти) таким образом, чтобы он был свободным концом визуально совмещен с одним краем измеряемого предмета, а другой край этого предмета отмечаем большим пальцем. При этом обязательно надо соблюдать два условия:
1. Расстояние от глаза до измерителя должно быть всегда одинаково. Для этого измеритель держат всегда на вытянутой руке.
2. Измеритель должен быть всегда перпендикулярен лучу зрения. Для этого нижний его конец подпирается мизинцем.

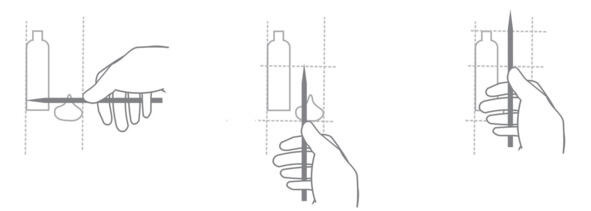

Итак, совмещаем концы измерителя с горизонтальными габаритами постановки. Полученный размер укладываем в вертикальном габаритном размере постановки (всегда меньшее укладываем в большем).
Измеритель держат на вытянутой руке и перпендикулярно лучу зрения. Для этого нижний его конец подпирается мизинцем.
Сначала один раз от крайней нижней точки вверх, затем, мысленно отметив уровень верхнего конца измерителя, вверх от этого уровня. В нашем случае измеритель уложится немного больше чем один раз с половиной. Это и есть наша пропорция: примерно 1/1,5. Теперь на рисунке уже отмеченную ранее ширину укладываем в высоте чуть больше чем 1,5 раза. Таким образом, мы получаем габариты постановки.
Берем размер ширины постановки и укладываем этот размер в ее высоте столько раз, сколько получится.
Надо обратить особое внимание, что с натуры мы берем не линейный размер, а именно пропорцию. Линейные размеры в рисунке и в постановке совпадать не будут и не должны.

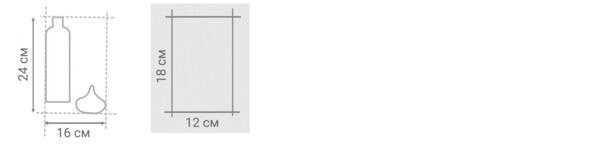

В левой части схемы обозначено, что в натуре ширина натюрморта 16 см, а высота 24 см. В правой части мы видим габариты для натюрморта, намеченные на рисунке, где ширина составляет 12 см, а высота 18 см. Но в обоих случаях пропорция ширины к высоте 1 к 1,5.
Все оставшиеся размеры строим в пропорции к уже имеющимся.

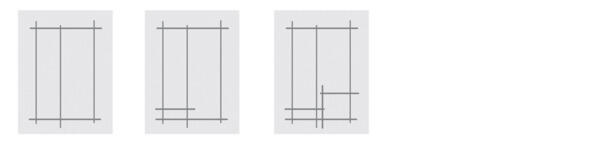

Определяем габариты для предметов.
Выясним в натуре, как относится ширина бутылки к ширине всей постановки. Эта пропорция составит 1/2. Горизонтальный габарит на нашем рисунке делим пополам и отмечаем ширину бутылки вертикальной линией. Теперь в натуре выясним, сколько раз ширина бутылки уложится в ее высоте. Получается чуть меньше 1/3. Т.к. верхний габарит был взят по верхней точке горлышка бутылки, от верхнего габарита на рисунке откладываем вниз чуть меньше чем три ширины бутылки.
Аналогичным образом строим габариты для луковицы.

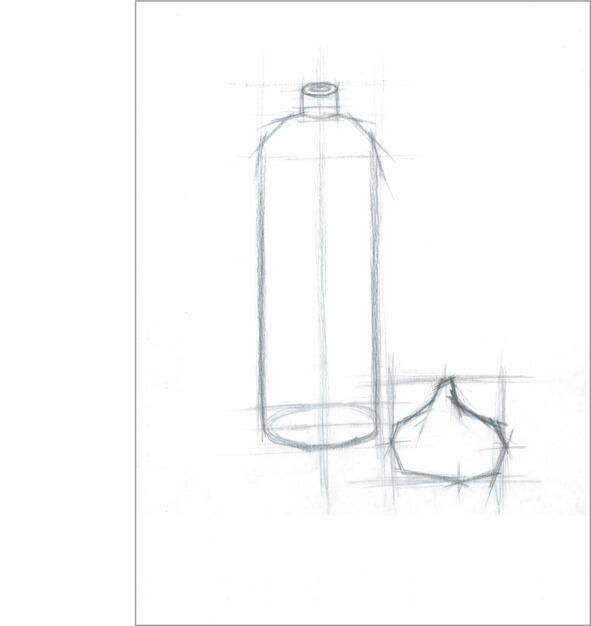

Продолжим рисунок бутылки. Бутылка тело вращения и, как следствие, она симметрична оси вращения. Рисуем ось симметрии, она же ось вращения.
Теперь выясним положение самых характерных точек. В нашем случае это места перехода цилиндрической поверхности в сферическую, т.к. конструкция бутылки это два цилиндра, большой и маленький, соединенные полусферой.
Находим через пропорции симметричные точки, в которых цилиндр тела бутылки переходит в сферическую поверхность.

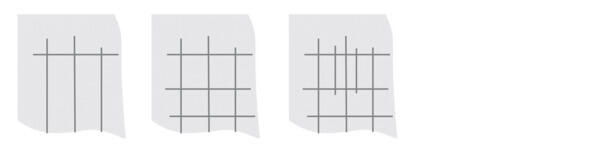

Отмечаем эти точки горизонтальной линией. Выясняем ширину горлышка откладываем этот размер по половинкам от оси симметрии вверху. Отмечаем ширину горлышка двумя вертикальными линиями. Находим уровень, на котором горлышко переходит в «плечи» бутылки и отмечаем его горизонтальной линией.
Короткие линии мы будем делать так: держим карандаш как при письме, но опираемся прямым мизинцем на плоскость мольберта, что позволяет карандашу двигаться свободно в любом направлении.
Неправильные кривые. «Плечи» бутылки мы рисуем не дугами, как этого можно было ожидать, а ломаными линиями. Делается это по той причине, что для выполнения неправильной кривой линии по координатам нам необходимо бесконечное количество точек. Выражая эту же линию через ряд прямых отрезков, мы не только сокращаем количество координат, но и более ярко выражаем характер исходной кривой линии.
Практически кривая выражается через прямые так: мы совмещаем прямую с частью кривой и, там где кривая начинает очевидно уходить в сторону, меняем направление и делаем следующую прямую.
