Политрон позволил просто и надёжно выявлять подобие (аналогии) комплексов графических объектов, выявить пространственно-временные закономерности межгодовой изменчивости ледовых условий. Результаты исследований карт ледовой обстановки с помощью политронной системы доказали, что в Арктике ледовые процессы идут по принципу самоорганизации. Прогноз ледовой обстановки заданной детализации может быть составлен с использованием определённого набора аналогов (комплектов карт), из обработки которых выделение прогностической информации (скрытой информации) задаётся матрицей информационных элементов Ставицкого различной размерности.
Успешное решение задачи многомерной географической классификации в условиях межгодовой изменчивости распределения льда в Арктике позволило эффективно прогнозировать ледовую обстановку на трассе Северного морского пути в летний период. Заблаговременность такой информации составляет от одного месяца до одного года, хотя ограничений по заблаговременности в используемом подходе нет. Составленные картографические сценарии подекадного развития ледовых процессов в Арктике на 1997, 1998, 1999 годы показали не менее, чем 85-процентную оправдываемость последних. Появилась возможность предсказания существенных аномалий в развитии ледовых процессов и выдача информации в картированном виде.
Ещё один эксперимент состоял в проверке возможности классификации политронной системой сейсмических сигналов, которая позволила бы создать тенденцию развития процесса перед событием. В работе обрабатывались магнитофонные записи сейсмических сигналов, примыкающих непосредственно к событию в Спитаке. Выводы по эксперименту: использование политронной системы, на вход которой подавался сейсмический сигнал, позволяет вычислить тенденцию развития события в будущем. Вероятность правильного распознавания зависит от сроков предсказания.
Система «DSN-2000» с оптическим блоком для регистрации очагов землетрясения
1. Система «DSN-2000» с оптическим блоком для регистрации очагов землетрясения
1.1. Прибор «DSN-2000»
Назначение
«DSN-2000» является электронно-квантовым прибором и предназначен для регистрации информационных полей различных объектов.
Основой «DSN-2000» является электроннолучевой прибор ПОЛИТРОН [1] с электрически управляемой характеристикой, освоенный на предприятиях ВПК в начале 70-х годов. На рис. 1 представлен внешний вид политрона, а на рис. 2 схематично показана его конструкция.

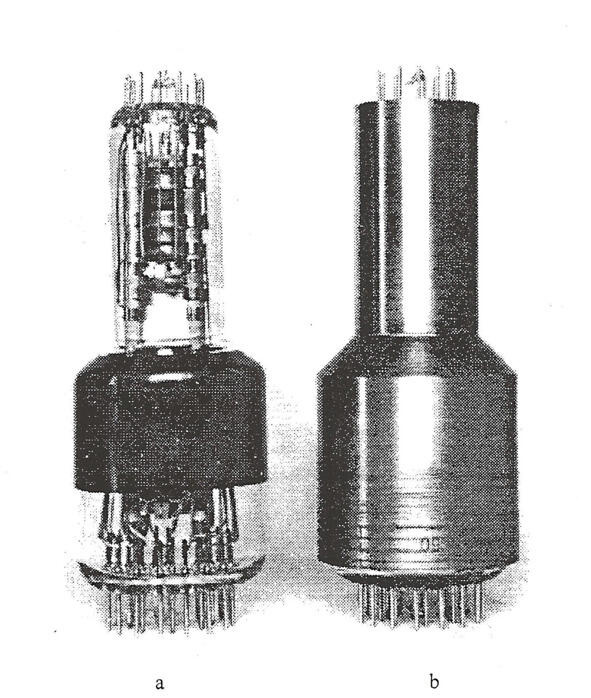

Рис.1 Внешний вид политрона
а без защитного экрана.
b с защитным экраном.

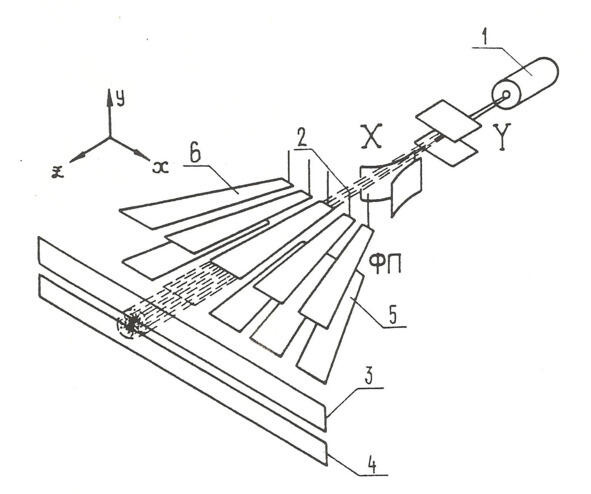

Рис.2. Упрощённая конструкция политрона
1 электронная пушка;
2 электронный пучок;
3, 4 коллектора;
5, 6 функциональные пластины (ФП).
Для упрощения рисунка изображены 5 пар ФП. В действительности у политрона имеются 10 пар ФП.
X, Y отклоняющие пластины
Основной принцип работы политрона заключается в следующем:
С помощью электронной пушки 1 создаётся несфокусированный пучок электронов 2. Пучок с помощью отклоняющих пластин X и Y направляется в зону функциональных пластин (ФП) 5, 6 и попадает одновременно на две коллекторные пластины 3, 4. Коллекторные пластины имеют корытообразную форму, исключающую рассеяние электронов за пределы этих пластин, и являются мишенями/детекторами электронов. В процессе движения пучка возникает бомбардировка электронами как самих коллекторных пластин, так и ФП, расположенных в непосредственной близости от пучка электронов. В результате такой бомбардировки возникают вторичные явления, которые можно разделить на две части:
1) вторичная эмиссия выбивание первичными электронами вторичных электронов;
2) отражение первичных электронов от поверхностей ФП одновременно под углами от 2 до 5°, происходящее в результате скользящего рассеяния.
По аналогии с оптикой (случай когерентного отражения пучка света от двух зеркал) эта ситуация приводит к появлению двух когерентных мнимых источников. Результат интерференции когерентных пучков от мнимых источников можно зарегистрировать в виде функции напряжения на коллекторах 3, 4.
Характерной особенностью интерференции является резкое усиление и избирательность информативных признаков сигналов, определяющих данное явление.
Характерной особенностью интерференции является резкое усиление и избирательность информативных признаков сигналов, определяющих данное явление.
Именно это обстоятельство послужило основой для успешного использования политрона при решении многочисленных прикладных задач [2].
Экспериментальный блок с политроном
При проведении исследований с политроном удобно пользоваться специально разработанным блоком. Этот блок может быть использован в составе систем распознавания, диагностики, управления и т. д.

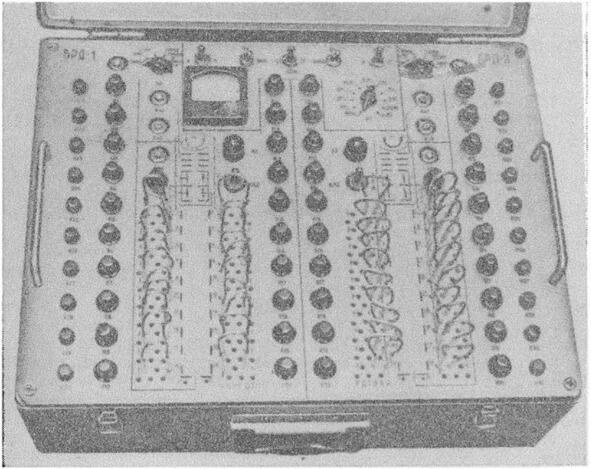

Экспериментальная установка ЭУП с двумя приборами ЛФ-9П
Блок содержит два прибора ЛФ-9П, делители напряжения и различные вспомогательные материалы. Схема разработана таким образом, что может быть использована совместно со стандартным блоком ВЭС-1 широко распространённой аналоговой вычислительной машины МН-7М. Кроме блока питания, эта машина может успешно использоваться для набора вспомогательных схем блоков масштабирования, интеграторов, компараторов и т. п.
Для монтажа схем, подключаемых к функциональным пластинам, имеется специально встроенная панель, клеммы которой связаны со всеми функциональными пластинами.
Для контроля напряжения питания в блок встроен измерительный прибор, имеется возможность изменять сопротивление нагрузки на коллекторах от 1 кОм до 1 МОм.
Генератор пилообразного напряжения может быть подключён через специальные клеммы или может использоваться выход интегратора машины МН-7М.
Кроме того, в блок для проверки настройки и различных испытаний управляемым движением луча встроен специальный потенциометр.
Общие технические данные блока ЭУП:
1) напряжение источника питания постоянное ±350 В ±0,1%, переменное 6,3±3 В, 50 Гц, мощность 100 Вт;
2) габариты 498×397×199 мм;
3) масса не более 18 кг.
Ставицкий А. И.
Никитин А. Н.
Политрон, Псилерон и Метатрон влияние на случайные события
Политрон может использоваться для преобразования информации о детерминированных физических процессах, в том числе о реальных физических процессах, знания о которых ограничены, представленной сигналами случайного характера или их характеристики невозможно точно измерить, которые можно отнести к процессам случайного характера. Прибор может быть использован в устройствах формирования случайных сигналов в качестве нелинейного преобразователя, позволяет сформировать случайный сигнал с регулируемыми вероятностными характеристиками, преобразовать принятый случайный сигнал к случайному сигналу с заданными характеристиками. Это позволяет применять устройство при управлении сложными процессами и в имитационном моделировании.
На основе политрона может быть построен генератор случайных чисел, имеются патенты на создание генератора с применением политрона.
В связи с такими характеристиками и особенностями политрона было интересно сравнить эксперименты, фиксирующие возникающие феномены влияния сознания и других источников информации на деятельность генераторов случайных событий и их объяснение научным сообществом. Одним из таких приборов, фундаментальное исследование которого проводилось несколько десятилетий и продолжается до сих пор, является прибор псилерон.
Псилерон это электронный прибор, физический датчик случайных событий, генерирующий фундаментально случайные последовательности битов из двух возможных исходов. Аппаратная часть производится компанией компанией Psyleron, представляет собой генератор случайных событий (ГСС) или REG (Random Event Generator). Прибор не реагирует на физические наводки, помехи и перегревы, на выходе имеет цифровой сигнал в реальном времени. В присутствии человека-оператора наблюдаются отклонения в работе псилерона от статистических законов теории вероятностей. Прибор может использоваться как комплекс из аппаратного и программного обеспечения, позволяющего вывести на экран сгенерированную им последовательность случайных процессов в виде непрерывного графика или в двоичном виде. Псилерон используется в масштабных экспериментах по выявлению влияния сознания человека на показания физических приборов. Результаты экспериментов свидетельствуют о прямом взаимодействии человека и машины, влиянии сознания на техническое устройство. Были получены результаты, которые не вписываются в рамки традиционных научных представлений, что ставит псилерон в один ряд с прибором политрон и системой «Метатрон», демонстрирующих сопоставимые эффекты.
