Механика

1. Оптимизируйте коллайдер

Большой адронный коллайдер (БАК)  самый сложный научный прибор, построенный человеком. В нем протоны, разгоняясь до очень больших энергий, врезаются друг в друга, в результате чего рождаются новые необычные частицы, разлетающиеся в разные стороны из точек столкновений. Многометровые детекторы, словно гигантские микроскопы, разглядывают этот процесс: регистрируют частицы, измеряют их свойства и по ним восстанавливают картину соударений. Через такие столкновения мы и выясняем, из чего состоит и как функционирует Вселенная на самом мельчайшем масштабе. Мы задаем природе четко поставленные вопросы, и она, не в силах отвертеться, выдает свои фундаментальные секреты один за другим.

И хотя это, безусловно, самая передовая физика, мы начинаем книгу с задачи про коллайдер! И она будет вам по силам  потому что даже в сложнейших процессах встречаются очень простые явления. Признаемся по секрету: для решения этой задачи не требуется даже знание законов физики, поможет самая обыкновенная смекалка.

Но давайте сначала познакомимся с устройством коллайдера. На рис. 1 очень схематично изображено основное кольцо БАК. Реальное его устройство, конечно, сложнее, но для этой задачи мы намеренно упрощаем ситуацию. По кольцу навстречу друг другу циркулируют протонные пучки. На самом деле они летают в двух близких вакуумных трубах, но для простоты будем считать, что все происходит в одной трубе. Каждый пучок состоит из отдельных компактных облачков (сгустков) протонов.

Рис. 1. Схема коллайдерного кольца с восемью точками пересечения встречных пучков

Будем считать, что в восьми точках вдоль кольца, расположенных на одинаковом расстоянии друг от друга, траектории встречных пучков пересекаются, и там протоны могут сталкиваться друг с другом  если, конечно, сгустки пролетят сквозь эту область одновременно! Впрочем, даже если сгустки пересеклись, то это вовсе не значит, что все протоны из одного облачка столкнулись с протонами из другого. Они очень разреженные, так что подавляющее большинство протонов ни с кем не сталкивается, соударения испытывают только несколько протонов из многих миллиардов. Поэтому сгустки в целом просто проходят друг сквозь друга, продолжая лететь по своей траектории, и готовы встречаться на каждом обороте снова и снова.

А теперь представьте себе, что вы сидите в пультовой коллайдера и управляете запуском пучков в ускорительное кольцо. Вы можете послать в него несколько сгустков, причем не обязательно поровну в обоих направлениях. Считается, что все сгустки летят с одинаковой скоростью, но то, как именно они будут размещены на кольце, зависит только от вас! Ваша задача  сделать так, чтобы столкновения происходили во всех восьми точках.

Выясните, какое минимальное число сгустков надо запустить в кольцо коллайдера и как именно их расположить относительно друг друга, чтобы этого добиться.

Подсказка

Пожалуй, единственное, что можно здесь сказать,  эту задачу вполне решают обыкновенные школьники средних классов.

Первым делом подмечаем, что любая встречная пара сгустков, движущихся с одинаковой скоростью, будет встречаться на кольце ровно два раза в диаметрально противоположных точках. Если мы хотим задействовать таким образом восемь точек, то минимальное количество встречных пар  четыре.

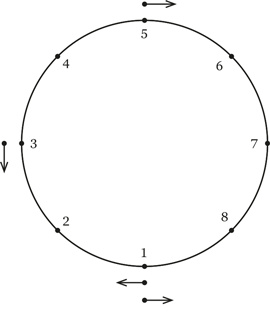

Рис. 2. Оптимальная последовательность сгустков в кольце

Четыре встречные пары можно организовать двумя способами. Первый вариант: один сгусток в одну сторону, а четыре  в другую; всего пять сгустков. Второй вариант: в обе стороны летят по два сгустка  всего четыре. Значит, второй вариант более оптимальный.

Осталось подобрать взаимное расположение сгустков так, чтобы все четыре попарных комбинации встречались в указанных местах. Пример такого расположения показан на рис. 2. Это и есть решение задачи.

У решения есть одна неожиданная особенность: оно менее симметрично, чем постановка задачи. Никакого глубокого вывода отсюда не следует, но, как показывает опыт, бывает так, что эта несимметричность становится препятствием при поиске ответа: мозг подсознательно ожидает, что решение будет столь же симметричным, как и условие.

Осталось подобрать взаимное расположение сгустков так, чтобы все четыре попарных комбинации встречались в указанных местах. Пример такого расположения показан на рис. 2. Это и есть решение задачи.

У решения есть одна неожиданная особенность: оно менее симметрично, чем постановка задачи. Никакого глубокого вывода отсюда не следует, но, как показывает опыт, бывает так, что эта несимметричность становится препятствием при поиске ответа: мозг подсознательно ожидает, что решение будет столь же симметричным, как и условие.

Любопытно, что и в реальности, на самых первых этапах запуска и отладки БАК применялась примерно такая схема. В настоящем кольце этого коллайдера столкновения происходят не в восьми, а в четырех точках (с номерами 1, 2, 5, 8), вокруг которых построены крупные детекторы ATLAS, ALICE, CMS и LHCb. Но расположены они все равно в вершинах правильного восьмиугольника. Благодаря этому при запуске коллайдера можно было проверить работоспособность всех детекторов с минимальным количеством сгустков в пучках. А уже затем, когда техники убедились в стабильности пучков и надежности аппаратуры, они начали планомерно повышать интенсивность. В пике интенсивности в каждом пучке циркулируют более 2000 сгустков. Они следуют друг за другом с интервалом 25 наносекунд, то есть на расстоянии примерно восемь метров друг от друга, и заполняют практически все кольцо. Но подчеркнем, что даже при такой плотной загрузке столкновения происходят только в тех четырех местах, где две вакуумные трубы пересекаются.

Дополнительная информация

Подробную информацию на русском языке об устройстве и научных задачах Большого адронного коллайдера, а также связанную с ним ленту новостей можно найти в специальном проекте на сайте «Элементы»: elementy.ru/LHC.

БАК  крупнейший, но далеко не единственный научный проект ЦЕРНа, Европейской организации ядерных исследований. О других научных исследованиях, технических разработках и образовательных мероприятиях ЦЕРНа можно узнать на его сайте: home.cern.

2. Хоккейная задача

В прошлой задаче мы сразу нырнули в самую современную физику. А теперь давайте вынырнем и обратимся к повседневной жизни, поговорим о спорте. Спорт  это движение, а значит, в нем тоже можно углядеть интересные и подчас неожиданные физические явления. Возьмем, например, хоккей. При кистевом броске хоккеисты часто закручивают шайбу, так что она одновременно скользит по льду и вращается. Если движение шайбы не ограничивать размерами хоккейной коробки, то рано или поздно и вращение, и скольжение остановятся из-за трения о лед. Но что прекратится раньше?

Этот вопрос может удивить: неужели тут есть какие-то общие закономерности?! Да, есть, и мы сейчас их разберем.

Рассмотрим слегка упрощенную задачу. Пусть вместо шайбы у нас будет однородное узкое и плоское кольцо. Его запускают скользить по горизонтальной поверхности, придав некоторую начальную скорость и некоторое вращение (рис. 1). Между кольцом и поверхностью действует обычное сухое трение: сила трения пропорциональна прижимающей силе, не зависит от модуля скорости проскальзывания и направлена в противоположную от скорости сторону.

Рис. 1. Вращающееся тонкое кольцо скользит по горизонтальной поверхности (вид сверху)

Выясните, что остановится раньше  скольжение или вращение кольца.

Подсказка

Задача может показаться неприступной из-за того, что в условии практически ничего не задано. Нет ни размеров колечка, ни начальных скоростей скольжения и вращения, ни коэффициента трения. На самом деле, когда задача формулируется таким образом, это обычно служит намеком на то, что ответ не будет зависеть от конкретных параметров. Поэтому при решении вы сами можете взять какие-то значения для этих величин, но должны проследить, что они действительно исчезнут из ответа.

Кольцо участвует сразу в двух движениях: скользит и вращается. Из-за векторного сложения поступательного и вращательного движения разные части кольца движутся относительно поверхности в разные стороны (нарисуйте колечко, представьте, как оно движется, и убедитесь, что разные участки действительно в данный момент скользят по поверхности в разных направлениях). Поэтому выберите вначале какой-то маленький участок на кольце и сосчитайте силу трения, действующую именно на это место. Подумайте, как влияет эта сила на вращательное и поступательное движение, и попытайтесь усреднить эти два влияния по всему кольцу.
