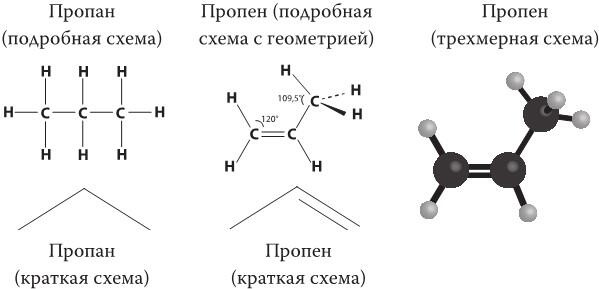

Цепи можно изображать в виде зигзагов, в которых вершины соответствуют атомам углерода, а атомы водорода просто опущены. Поскольку углерод всегда образует четыре связи, достаточно сосчитать только количество нарисованных связей, а недостающие будут соответствовать связям с водородом. К тому же на самом деле расположение атомов в пространстве имеет весьма строгую геометрию, хотя в этой книге мы больше внимания уделим четкости структуры, чем геометрии. Атомы углерода с двойными связями имеют плоскую геометрию, и все связанные с ними атомы расположены в одной плоскости, образуя угол в 120° в соединении С-С. А атомы углерода, связанные одиночными связями, образуют тетраэдр с углами, равными 109,5°. В форме клина мы изображаем одиночную связь, которая не лежит в плоскости листа, но направлена прямо к читателю, а штрихом связь, которая расположена прямо на плоскости листа, как можно убедиться, сравнив ее с трехмерной фигурой.
Вернемся же к нашим насыщенным и ненасыщенным углеводородам, стараясь не вдаваться слишком в детали. Знайте, что эта, казалось бы, небольшая разница меняет полностью химическую реакцию. Например, насыщенные углеводороды химически более стабильны и плавятся при более высоких температурах, чем ненасыщенные. Простым способом понять, состоит масло из насыщенных или ненасыщенных жирных кислот, служит проверка его состояния при комнатной температуре жидкое оно или твердое. Например, оливковое масло жидкое, как и большинство растительных масел, оно богато ненасыщенными жирными кислотами, а кокосовое и сливочное масла, содержащие много насыщенных жирных кислот, твердые. Маргарин случай особый, потому что его производят, промышленным образом превращая ненасыщенные жирные кислоты и насыщенные посредством процесса «гидрогенизации», применяемого для изготовления так называемых гидрогенизированных жиров.
