На Сигизмундовом плане 1610 года сплошная застройка продолжается по трем сторонам кварталов Верхних и Средних рядов, кроме задней восточной. Переписная книга 1626 года[11] подтверждает, что каменные лавки существовали на стороне, обращенной к Кремлю, по обе стороны Никольской[12], Ильинки и на северной стороне Варварки. При этом со стороны Кремля, на Никольской и на Ильинке их обрамляли навесы на каменных столбах (вероятно, сплошная арочная галерея без сводов). На чертеже Ильинской улицы 1671 года условная аркада показана по обеим сторонам Ильинки, а также в Калачном ряду от Ветошного ряда до церкви Ильи Пророка. То есть можно полагать, что первой очередью строительства каменных рядов в конце XVI века были наружные линии Верхних и Средних рядов, а также Покромный ряд на северной стороне Ильинки. Вскоре (до Смуты) были выстроены остальные поперечные линии: вдоль Никольской, южной стороны Ильинки и северной стороны Варварки.
На внешней стороне Верхних рядов, от Никольской до Ильинки, под лавками располагались «винные погребки, построенные из кирпича и камня», с каменными входами под навесами. 35 погребов и один полупогреб на столько же секций с тремя входами разбит фасад ныне существующего здания ГУМа. Отдельные погреба с внешними входами были и в Средних рядах, в каменных лавках «пониже Лобного места». Также в документах упоминаются отдельные складские «ящишные места» и «ящики каменные» с железными запорами вероятно, они были подобны стенным нишам с коваными дверками, имеющимся на галереях здания московского Гостиного двора конца XVIII века.
Поэтапная замена деревянных лавок на каменные велась на средства купечества. В 1684 году «купцы, потерпевшие в прошлом году большие убытки, когда лавки их сгорели дотла, строят каменные»[13]. Известен указ 1699 года о строительстве каменных лавок в Китай-городе «в рядех под одну кровлю»[14]. Несмотря на это, в описи 1701 года каменные лавки все равно присутствуют там же, где и прежде, на внешних уличных линиях Верхних и Средних рядов. Сохранилась подрядная запись 1713 года на строительство в Шапочном ряду (юго-восточный угол Верхних рядов) лавок поручика лейб-гвардии Е. А. Сиверцова. Крестьянин Яков Осипов взялся выстроить для него «лавки на шесть затворов каменным строением», с железными связями в стенах, с брусяными потолками и дощатыми перегородками[15]. В 1719-м для «гостина сына» В. Г. Чирьева строятся три лавки на белокаменном погребе и палата над этими лавками[16].
В описи 17361745 годов «каменные лавочные строения» появляются и внутри квартала Верхних рядов, где-то точечно, где-то выстраиваясь в сплошные линии (как в Бумажном Манатейном или Кружевном Золотном рядах). В Средних рядах упомянуты лишь «9 затворов лавочных в каменном строении» в конце Нового Сурожского ряда. Конечно, названные описи не ставили целью фиксацию капитальности рядов, и перечисление каменных строений в них носит довольно случайный характер (например, опись 1701 года посвящена доимкам, то есть долгам лавочников, платившие исправно в ней не отмечены)[17]. Но все же нет оснований полагать, что система внутренних каменных линий сложилась ранее начала XVIII века. Вероятно, постепенная застройка внутренних рядов велась от улиц например, в документе 1643 года упоминание каменных лавок встречается не только на внешних, вымолных местах, но и в примыкающих отрезках рядов, однако не встречается в глубине кварталов[18].

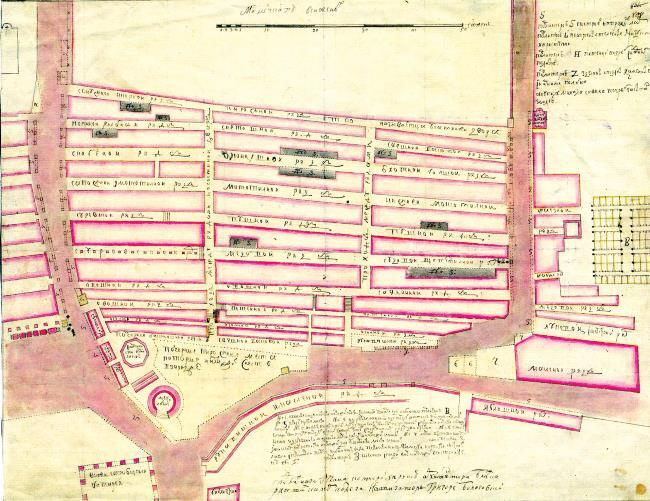

План Торговых рядов в Китай-городе, К. Бланк, 1743. У Спасских ворот обозначены: строящаяся пушечная батарея на столбах, напротив нее Библиотека, над ними Лобное место и Фартина под пушкой
В целом комплекс Торговых рядов образовывал некий город в городе, со своими переулками (только по территории Верхних рядов проходило пять продольных и три поперечных ряда) и оживленными перекрестками. В стоящих на склоне Средних рядах проходы иногда превращались в лестницы, а на Варварке имелась палата на двух каменных столбах, надстроенная над входом в Щепетильный ряд. Эти детали можно рассмотреть на приводимом плане 1743 года, здесь же видно, что вдоль Суровского ряда идет линия столбов, вероятно, поддерживавших перекрывавшие проход своды.

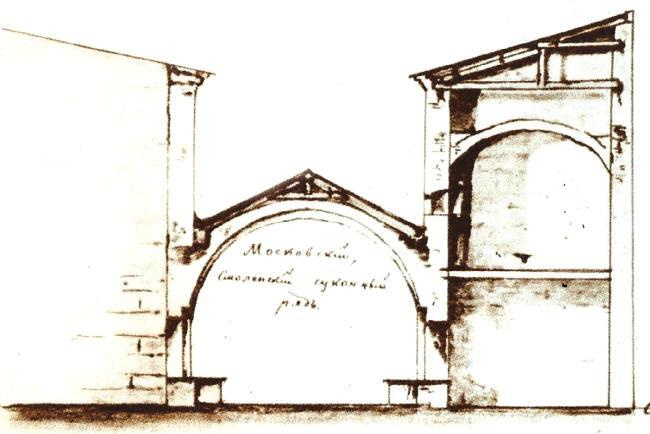

Каменные лавки Суконного ряда в конце XVIII в.: между двухэтажными корпусами проходит перекрытая сводом торговая улица
Каменные лавки Суконного ряда в конце XVIII в.: между двухэтажными корпусами проходит перекрытая сводом торговая улица
Судя по чертежам Шпажного и Суконного рядов 1790 года[19], линии Верхних рядов были разделены на отдельные двухъярусные сводчатые ячейки. Каменные лестницы вели в верхние торговые помещения, обращенные внутрь рядов небольшими окошками. Проходы между рядами достигали ширины шести метров и перекрывались сводами со световыми проемами. Эта система устройства торговых улиц очень близка торговым кварталам в мединах старых городов Ближнего Востока и Северной Африки например, в Иерусалиме и Тунисе. Там присутствуют те же сводчатые ряды-улицы (в Тунисе они отчего-то называются «суки») с квадратными проемами световых фонарей, со сводчатыми же помещениями лавок по обе стороны. Увлекательная теснота, кирпич и дерево, старые рукописные вывески, настоящий средневековый рынок к сожалению, в Москве подобная неформальность не имела шансов пережить ХХ, и даже XIX век.
Новый комплекс из Верхних, Средних и Нижних рядов был выстроен по проекту Осипа Бове после 1814 года, однако в значительной степени в нем сохранялись древние части. Фактически Бове лишь приделал к старым рядам новые фасады. Известная фотография крыш Верхних рядов, сделанная в середине 1880-х, подтверждает, что застройка рядов была образована огромным числом разновременных частновладельческих лавок высотою в два-три яруса. При этом надо иметь в виду, что старинная основа комплекса к этому времени успела изрядно «уйти в землю», то есть скрыться в наслоениях культурного слоя.
В 1888 году при сносе старого здания Верхних рядов были обнаружены подземные сводчатые комнаты под лавками Суконной линии (ближе к Ильинке). Глубина залегания этих комнат составляла около семи метров от уличной поверхности, но ниже их фундаментов прослеживался средневековый культурный слой. То есть изначально комнаты были не подвалами, а наземной постройкой, стоящей в небольшой низине меж Кремлем и возвышенностью, занимаемой Богоявленским монастырем.
Верхние ряды перед их закрытием в 1886 г.

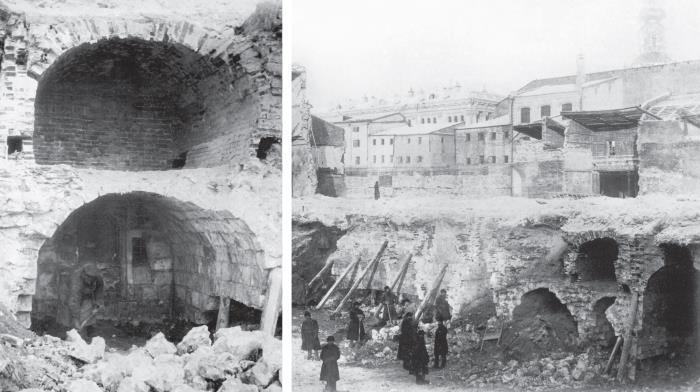

В процессе работ были раскрыты шесть помещений, четыре из которых запечатлены на фотографиях, сделанных членами Археологического общества. В описании сказано: «Некоторые из них глухие, без дверей, но имеющие небольшие полукруглые окна, через которые можно видеть соседние камеры, другие имеют между собой коридорное сообщение»[20]. На фотографиях видно, что устройство камер было близко к схеме, представленной на упомянутых выше чертежах: высокий коридор, разрыв в кладке свода которого, возможно, является световым окном, и двухъярусные лавки подле него. Верхняя комната сложена из кирпича, нижняя из белого камня, одна из комнат имеет дверь и маленькое зарешеченное окно, возможно, смотревшее в проход Суконного ряда. Скорее всего, это была одна из построек, возведенных внутри комплекса в XVII столетии.
Снос старых Верхних рядов. Фото 1888 г.
Время возникновения каменных корпусов в Нижних рядах неизвестно, однако документы XVII века не поминают каменных лавок южнее Варварского крестца. На рисунке 1673 года из «Книги об избрании на царство» государя Михаила Федоровича четко изображена аркада каменного ряда под тесовой кровлей, примыкавшего к подпорной стене Покровского собора и на противоположной стороне улицы. На чертеже, выполненном в 1670 1680-е годы, подобная протяженная аркада изображена и ниже по обеим сторонам этой улицы, идущей к Водяным воротам. Однако сведений о строительстве каменных рядов в нижней части торга нет, в описи 1701 года южнее собора перечисляются обычные лавки, скамьи да шалаши, и только в Орешном и Свежем Рыбном рядах появляется пара каменных блинных изб, а на плане 1712 года у восточной границы Нижних рядов в Зарядьевском переулке показаны одна или две каменных харчевни. О. П. и А. С. Щенковы предполагают, что «фронт каменных лавок <Верхних рядов> мог настолько тесно ассоциироваться со сводами и арками, что это становилось своего рода стереотипом для изображения торговых рядов»[21].

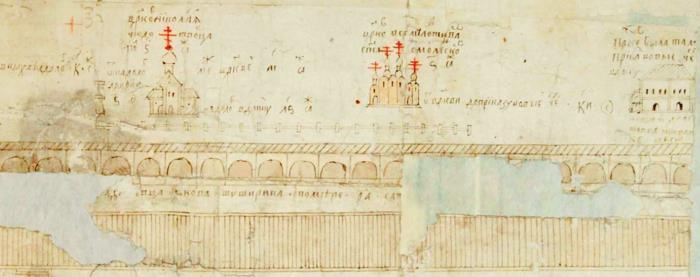

Фрагмент плана Москворецкой улицы, 1670 1680-е
Спасский и Никольский раскаты.
Фрагменты гравюр А. Мейерберга, 1660 1670-е гг.
К каменным торговым постройкам Китай-города также можно отнести два пушечных раската у Никольских и Спасских ворот Кремля[22]. Формально они были бастионами, на которых стояли большие пушки (не столько для реальной обороны ворот, сколько для демонстрации военной техники въезжающим в Китай-город иностранцам). Но помещения в их основании сдавались в аренду либо изначально строились на средства купцов как торговые.
