MIDI note
В сообщении MIDI note содержатся три байта, в которых закодирована информация о номере канала, ноты и ее состояния. Нота может быть активна (Note on) или неактивна (Note off). Каждая нота имеет свой определенный номер от 0 до 127. Каждый номер соответствует определенной ноте в определенной октаве. Для синхронизации устройств эти ноты могут передавать разные события, с которыми нужно синхронизироваться. Только в отличие от музыкального устройства, принимающее оборудование не генерирует звук, а выполняет определенное действие.
К примеру, можно настроить на световом пульте и на мультимедиа-сервере следующее: при получении ноты до первой октавы первого канала необходимо запустить световую программу и видеоконтент. При получении по MIDI этой ноты мультимедиа-сервер и световой пульт запустят свои программы синхронно. Особенность такого способа в том, что при большом количестве разных команд MIDI note можно запутаться в обозначениях. К тому же при изменении шоу, перемещении CueList внутри пульта нужно следить за ссылками MIDI-команд: будут ли они выполнять то, что нам нужно.
MIDI CC / MIDI PC
Сообщения MIDI CC (Control Change) и MIDI PC (Program Change) очень похожи на сообщения MIDI note. Сообщения этого типа кодируются тремя байтами, где также содержится информация о канале, номере параметра и его состоянии. Используются они для изменения программы с набором инструментов воспроизведения, а также других настроек синтезатора.
Чаще всего при помощи сообщений MIDI CC и MIDI PC производят синхронизацию линейных параметров. К примеру, уровень фейдера или регулятора на MIDI-контроллере. Используя эти сообщения, вы можете передать состояния 128 параметров управления, где каждый канал имеет диапазон от 0 до 127.
MSC (MIDI Show Control)
В определенный момент простого звукового MIDI протокола стало недостаточно для театрально-концертных нужд, и встал вопрос о создании более специализированного протокола управления.
К концу 1989 года Charlie Richmond организовал рабочую группу в составе MMA (MIDI Manufactures Association) и создал общий форум на электронной доске USITT (The United States Institute for Theatre Technology). Созданный в результате проект стандарта был утвержден MMA и JMSC (Japanese MIDI Standard Committee) и 25 июля 1991 года превратился в «Рекомендованную практику RP-002», или иначе в MIDI Show Control версии 1.0.
Сообщения MIDI Show Control относятся к категории универсальных эксклюзивных сообщений реального времени (Universal Real Time System Exclusive).
В спецификации MSC используется терминология Controller и Controlled Device. Устройство, которое генерирует MSC сообщения, называется Controller, обычно это компьютер со специализированным софтом и MIDI картой. Принимающие устройства, световые пульты, медиа серверы и остальные исполняющие контроллеры это Controlled Device.

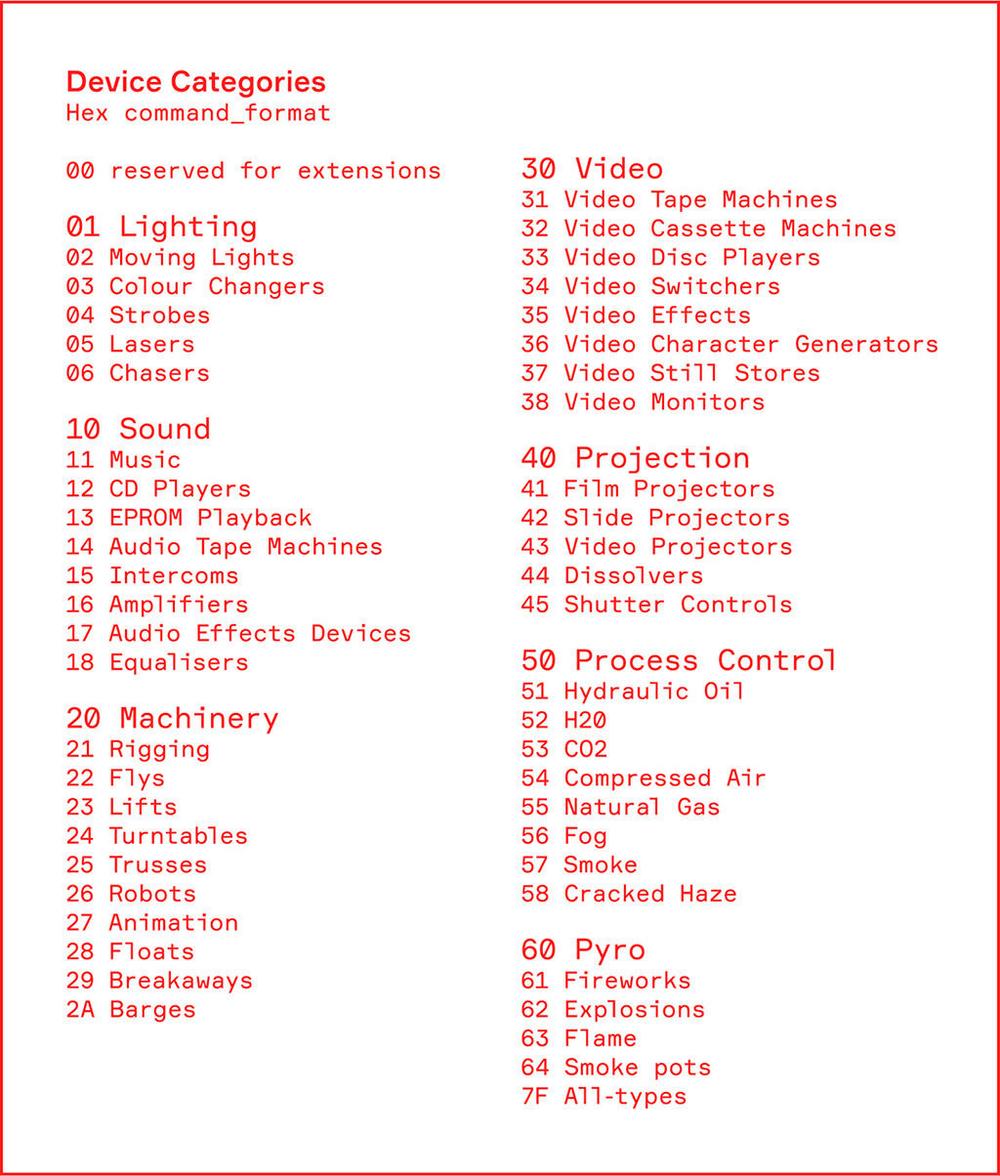

Особенность MSC в том, что сообщения этого формата имеют определенные категории. Они делятся на основные (General Categories) и дополнительные подкатегории. Также есть особая категория All-types, сообщения этого типа транслируются на все типы контроллеров. К общим категориям относятся свет, звук, машинерия, видео, проекция, спецэффекты и пиротехника.
Ко всему этому в MSC сообщении передается информация об устройстве, которое должно получить команду. Каждое устройство внутри одной категории имеет свой собственный ID. Выставляется он вручную в настройках принимающего контроллера.
Внутри одной категории ID всех устройств должны быть разные. Уникальный ID каждого устройства может быть в диапазоне 1111.
Что нам дает использование ID? Теперь можно каждому принимающему контроллеру отправлять команды, предназначенные конкретно для него, а все остальные контроллеры, которые имеют другую категорию оборудования и ID, эти сообщения будут просто игнорировать.
Также в идеологии MSC есть такое понятие, как Group ID и Broadcast ID.
Каждое устройство может иметь уникальное ID, но при этом быть подписанным на групповые сообщения. Для этого в MSC зарезервированы специальные групповые ID c 112 до 126.
Всего, может быть, 15 независимых групп. Чтобы конкретную команду получили клиенты, подписанные на группу, серверу нужно просто отправить MSC сообщение на один из групповых ID.
Также есть один зарезервированный ID, равный 127 для широковещательных команд. MSC команду, отправленную на этот ID, получат все клиенты.
Дополнительное преимущество MSC перед MIDI note в том, что сообщения этого протокола содержат конкретные команды для действия, а не просто код сообщения, к которому нужно привязывать действие на конечном контроллере. Есть основная группа MSC сообщений General Commands, которые применимы для всех типов устройств. Помимо General Commands, есть дополнительная группа Sound Commands специально для звуковых систем синхронизации. Для общей синхронизации нам интересны только команды типа General Commands.
Всего, может быть, 15 независимых групп. Чтобы конкретную команду получили клиенты, подписанные на группу, серверу нужно просто отправить MSC сообщение на один из групповых ID.
Также есть один зарезервированный ID, равный 127 для широковещательных команд. MSC команду, отправленную на этот ID, получат все клиенты.
Дополнительное преимущество MSC перед MIDI note в том, что сообщения этого протокола содержат конкретные команды для действия, а не просто код сообщения, к которому нужно привязывать действие на конечном контроллере. Есть основная группа MSC сообщений General Commands, которые применимы для всех типов устройств. Помимо General Commands, есть дополнительная группа Sound Commands специально для звуковых систем синхронизации. Для общей синхронизации нам интересны только команды типа General Commands.
Итак, с командами разобрались, куда отправлять команды, тоже
понятно, теперь поговорим о том, к чему эти команды применимы. В MSC сообщениях есть часть кода, в которой зашифрована информация об объекте в контроллере, к которому нужно применить команду.
<Q_number> <Q_list> <Q_path>
Этот код состоит из номера сцены, к которой применять команду (CueNumber), в каком списке находится эта сцена (CueList) и путь туда, где находится список сцен (CuePath). Последнее значение осталось еще с тех времен, когда световые пульты сохраняли свои шоу на флоппи дискеты и пульт мог воспроизводить световые сцены как с внутренней памяти, так и с внешнего носителя. QuePath как раз и указывал, где находится финальная цель сообщения.
Не все сообщения из всех команд MSC несут в себе объект, к которому нужно применить команду, в основном это глобальные команды, как, например, ALL OFF или RESET.
Резюмируя все особенности MSC, можно сказать следующее:
В MSC сообщении содержится информация о том, к какому типу устройства и к какому по номеру устройству предназначается сообщение: Command Format, Device ID.
MSC сообщение имеет команду, которую нужно выполнить на принимающем устройстве Command.
MSC сообщении есть информация, к какому объекту в принимающем устройстве применить команду Q Number, Q List, Q Path.
Эти возможности во много раз расширяют функционал MSC перед простыми звуковыми MIDI сообщениями. Это позволяет быстро запрограммировать команды на главном контроллере для синхронизации шоу. При этом нет необходимости в сложных настройках на световых консолях и других принимающих устройствах. Всю необходимую информацию они получают по протоколу управления.
Теперь снова вернемся к истории. MSC v1.0 стал настолько популярным, что позже была разработана новая усовершенствованная версия MSC v1.1. Основное его отличие заключалось в том, что эта версия MSC теперь подразумевало обратную связь между сервером и клиентом. Применение новой версии протокола было нацелено на опасные системы, такие, как, к примеру, механика сцены
В новой идеологии протокола клиент перед тем, как получить данные с сервера, должен отправить ответ серверу о возможности выполнения действия, и после получения команды он также должен сообщить серверу, удалось ли выполнить команду или нет. Такая система подтверждения команд рассчитана на то, чтобы повысить безопасность управления сложными системами. Но кроме явных преимуществ обратной связи с сервером был один недостаток, заключался он в скорости синхронизации. Сервер не мог отправить новую команду до тех пор, пока не был получен ответ о выполнении предыдущей команды. К сожалению, усложненная версия MSC v1.1 так и не получила широкого применения в шоу-индустрии. А вот MSC v1.0 был долгое время очень популярен, пока на его смену не пришли новые протоколы, основанные на современных технологиях передачи данных.
MCC (MIDI Machine Control)
Использование MMC для синхронизации в шоу-индустрии применяется довольно редко. Но мы тем не менее еще можем встретить оборудование, которое может генерировать и принимать MMC сообщения. Этот протокол был разработан для того, чтобы дистанционно управлять профессиональными многодорожечными видео и аудио рекордерами на студиях. Основное назначение MMC команд передача сообщений разных режимов воспроизведений и записи.
Команды MMC находятся в группе SysEx сообщений. MMC сообщения так же, как и MIDI Show Control, несут в себе информацию о номере устройства Device ID и команду. Все команды, которые можно передать в MMC сообщении, находятся ниже в таблице.
