Litchi. Приложение с расширенным функционалом для коптеров, поддерживающих DJI GO. Тут все интереснее. Оно на русском. Для рабоче-крестьянской армии это огромный плюс. Показывает координаты борта в режиме реального времени (WGS 84). Имеет условную сетку на экране, позволяющую быстро определить расстояние в зависимости от высоты. Есть диагональ (попросту говоря, перекрестье) служащая целеуказанием при опускании камеры строго вниз. Реализован автоматический полет по точкам без связи с оператором.
ПО «Геодезист». Служит для оперативной конвертации координат из международной WGS 84 в российскую СК-42.
ПО «offlineMaps». Простое приложение, позволяющее сохранить большой объем карт на смартфон и осуществлять корректировку артиллерийских систем при помощи удобной линейки с указанием азимута и расстояния от разрыва до цели. Особенная ценность в указании координат выбранной точки сразу в СК-42.
IV. Основы применения ПО для различных задач.
Задача: прикрытие колонны с целью разведки местности по ходу движения на удалении 1км (ПО DJI GO).
Технология: оператор, двигаясь в колонне, осуществляет визуальное наблюдение за местностью в режиме реального времени при помощи коптера, перемещающегося перед колонной. К нюансам следует отнести необходимость периодически обновлять домашнюю точку, чтобы в случае потери сигнала не потерять борт.
Задача: сопровождение пешей группы (ПО litchi + потребность в устойчивой радиосвязи с группой).
Технология: оператор осуществляет ведение группы в режиме онлайн, подсвечивает цели, передает визуальные ориентиры по радиосвязи.
Задача: наведение артсистем (ПО litchi + ПО «Геодезист»).
Технология: оператор осуществляет поиск цели, затем снимает координаты с экрана устройства, при помощи ПО «Геодезист» (на другом устройстве смартфоне или планшете) переводит их в СК-42 и отправляет на пункт управления огнем.
Задача: корректировка артсистем (ПО litchi + ПО «offlineMaps»).
Технология: во время работы артсистемы оператор указывая места разрывов на ПО, получает поправки по азимуту и удалению от цели и передает их на пункт управления огнем.
Задача: сбор разведывательных данных в условиях работы средств РЭБ (ПО litchi).
Технология: в зонах подавления сигналов позиционирования критически важно осуществлять полет на минимальной высоте, при этом существенно сужается радиус канала связи борт-оператор. Исходя из этого оператор строит автономное полетное задание с одним проходом над целью на максимальной скорости и минимально допустимой высоте. Анализ данных осуществляется после возвращения борта.
V. Платформа обнаружения дронов DJI Aeroscope.
В зоне проведения СВО украинской стороной активно применяется средство обнаружения дронов марки DJI DJI Aeroscope. Особенность данной системы в том, что она показывает координаты всех коптеров данной марки и места расположения операторов в зоне от 5 до 30 км в зависимости от версии (стационарная или переносная). Совместными усилиями с действующими операторами была разработана система минимизации угроз от данного оборудования, однако оно наиболее опасно для оператора. Данная система не позволяет перехватить управление (как и все применяемые средства РЭБ), однако сразу после включения коптера по месту его расположения и месту нахождения оператора начинают активно работать. Единственная разумная реакция оператора, если вскоре после включения пульта по нему начали стрелять, это отключать пульт и прятаться. К сожалению, никаких спасительных прошивок от Aeroscope не существует, хотя разговоров о них много. Компания DJI, как производитель дронов, действительно создала эффективное средство их обнаружения.
В качестве приложения публикуем украинскую инструкцию для операторов в виде комиксов. Цветной вариант на украинском языке, черно-белый на русском. Впрочем, с российской инструкцией украинская совпадает почти дословно. Кто у кого списал неизвестно. Обратите внимание на изображение дрона в украинской инструкции. Это продукция американской компании Autel, которая активно снабжает ВСУ своими коптерами.
Управление беспилотником (БПЛА) или "Геймеры на войне"

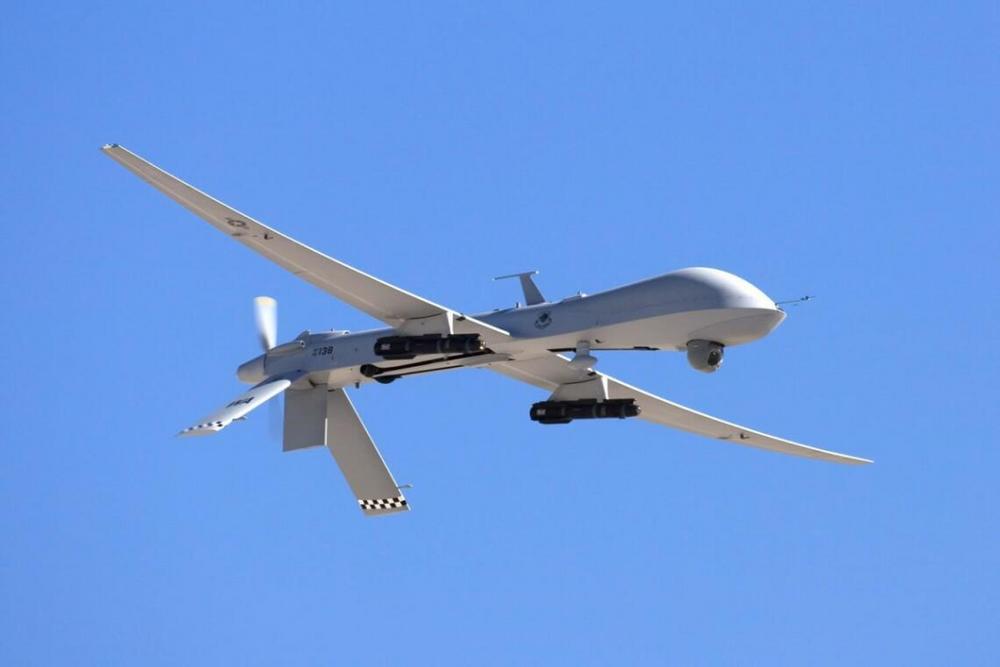

БПЛА беспилотный летательный аппарат. Еще их называют дроны (от англ. трутень) или просто беспилотники. На самом деле никаких беспилотников не существует. Любой БПЛА имеет своего оператора-пилота, а некоторые дроны имеют по два-три оператора. В данном случае, термин «беспилотный» означает что летчик не находится на борту летательного аппарата (ЛА). Но управляет разведывательным или ударным беспилотником все-таки человек.
БПЛА беспилотный летательный аппарат. Еще их называют дроны (от англ. трутень) или просто беспилотники. На самом деле никаких беспилотников не существует. Любой БПЛА имеет своего оператора-пилота, а некоторые дроны имеют по два-три оператора. В данном случае, термин «беспилотный» означает что летчик не находится на борту летательного аппарата (ЛА). Но управляет разведывательным или ударным беспилотником все-таки человек.
Применение БПЛА в военных конфликтах, с участием американской армии, в последние годы, многократно увеличилось. В связи с этим, конгрессом США в 2013 году планировалось ввести медаль «За особые боевые заслуги», которую полагали вручать операторам беспилотников и спецам боевых киберподразделений принимавшим участие в военных конфликтах. Но справедливое негодование настоящих ветеранов, участников настоящих боев, было так велико, что медаль без особой помпы тихо отменили. Это говорит, во-первых, о многократно возросшем участии операторов в боевых действиях, и, во-вторых, о назревающем конфликте в системе БПЛА оператор.
Так кто же такой оператор-пилот дрона? Военный, принимающий ответственные решения о применении оружия? Или просто геймер виртуально управляющий дорогой игрушкой на расстоянии? Задача беспилотника не подвергать опасности человека сидящего в кабине. Действительно, физической опасности для оператора, находящегося за много миль от места боевых действий, не существует. Однако, как выяснили американские психологи и медики, оператор БПЛА, проводивший боевые операции с применением оружия, подвержен серьезным психологическим нагрузкам. Он даже подвержен посттравматическим синдромам, подобно бойцу, принимавшему непосредственное участие в боевых операциях. Как бы ни был автоматизирован дрон-беспилотник, ответственность за его действия, за применение оружия несет человек. Опыт эксплуатации оперативно-тактических беспилотных авиационных комплексов (БАК), показал, что наиболее эффективна команда из трех человек для управления и принятия решения.

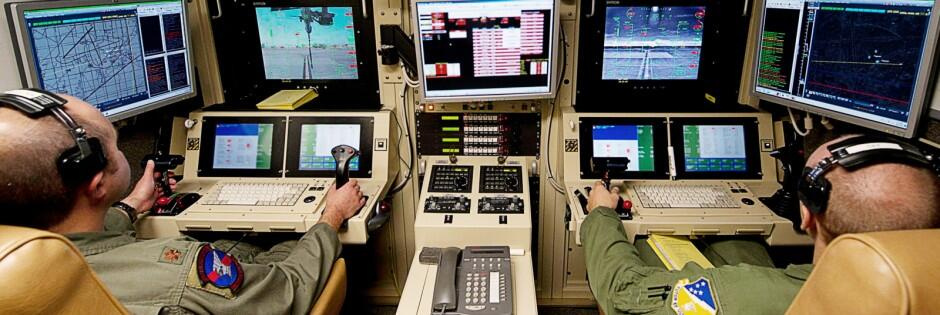

Первый это сам пилот, управляющий БПЛА, второй член команды оператор боевых систем. В его обязанности входит обнаружение, идентификация цели, и принятие решения о применении оружия. И третий из состава-оператор интеллектуальных систем, имеющий опыт управления БПЛА и владеющий системами интеллектуальной поддержки в помощь летчику, обладающий отменной реакцией в принятии решения. Эта команда, со своими рабочими местами объединена в локальную сеть, и находятся в одном операторском помещении.

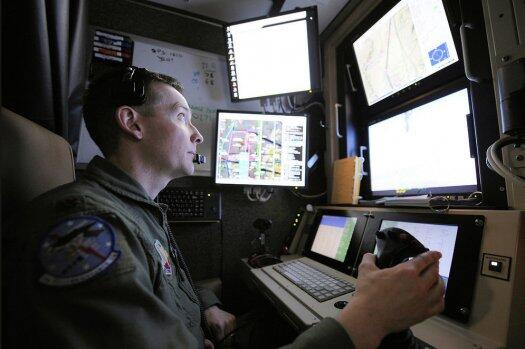

Помещение мобильно и оборудовано всеми необходимыми многофункциональными органами управления, многофункциональными мониторами, и ручными органами управления. К ручным органам управления относятся кистевые самолетные ручки и флайстики на манер игровых джойстиков. Несмотря на огромное количество современного оборудования, на большое количество поступающей и обрабатываемой информации этого явно недостаточно. Это хорошо понимают пилоты, которые знают разницу между авиатренажером и реальным полетом. Как бы ни был совершенен авиасимулятор или тренажер, он имеет один существенный недостаток, так называемый «сенсорный голод». Это, прежде всего отсутствие перегрузок, которые чувствует в полете пилот «пятой точкой».
Неуловимое изменение в пространстве самолета сразу становится понятно опытному летчику как раз этой самой пресловутой «пятой точкой», и это не анекдот, автор этих строк испытал на себе это ощущение. Небольшая вертикальная или боковая нагрузка, говорит о полете больше чем все приборы вместе взятые. Так вот, оператор БПЛА как раз вот этих ощущений и лишен. Если добавить сюда отсутствие звука двигателя, и невозможность бросить мгновенный взгляд влево-вправо, вверх-назад, становится понятным термин «сенсорное голодание». Работы над обратной связью «БПЛА-пилот» сейчас ведутся полным ходом. Например, дрожание картинки на экране, и вибрация флайстика, может подсказать оператору о попадании ЛА в зону турбулентности, это позволит ему оперативнее отреагировать не неблагополучную ситуацию в полете.
Первоначально операторов набирали среди бывших или действующих пилотов. Но со временем стало понятно, что по скорости реакции, без ощущений «пятой точки», стало ясно, что профессионалы значительно уступают простым геймерам, имеющим опыт обращения с авиасимуляторами на компьютерах или игровых консолях, таких как Playstation или ХBoх. Операторы, обучающиеся пилотированию БПЛА, что называется «с нуля», быстрее осваивали сложную аппаратуру и управление ЛА, в отличие от летчиков, которые делали больше ошибок и медленнее обучались.
