Опалубка стоек обтягивается перфолентой или проволокой в нескольких местах для предотвращения расползания щитов во время бетонирования. Изнутри опалубка обшивается полиэтиленовой плёнкой толщиной минимум 150 мкм для того, чтобы влага из бетона не ушла через щели и не впитывалась в материал опалубки.
Если прочность опалубки стойки вызывает сомнение, производится усиление опалубки, как показано на рисунке 4.5. Для этого выпиливаются 4 бруска сечением 75×50 мм. Бруски стыкуются внахлёст в углах опалубки, как показано на рисунке 4.5. Друг с другом бруски соединяются с помощью стержней арматуры, которые вставляются в заранее просверленные на месте стыка отверстия. Усиление к опалубке крепится на шурупах.

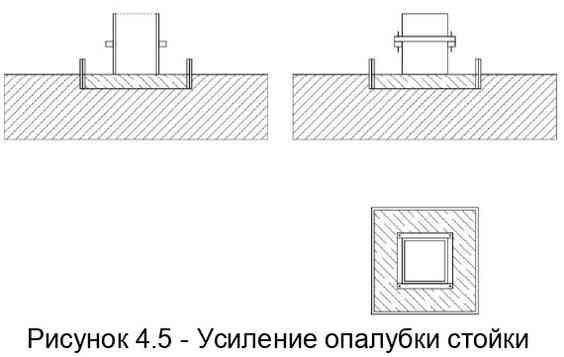

Рисунок 4.5 Усиление опалубки стойки
4.2.4 Армирование
Процент армирования по объёму фундамента составляет 1,5%.
Армирование плитной части фундамента производится двумя арматурными сетками арматуры периодического профиля класса А500, диаметром 6 мм. Ячейка сетки имеет габариты 150×150 мм. Соединение сеток осуществляется за счёт С-образных арматурных стержней, как показано на листе 1, КР.
Друг с другом стержни в каркасе плиты соединяются на сварке. Так же возможно соединение стержней вязальной проволокой с помощью крючка для вязки арматуры.
Арматурный каркас стойки представлен стержнями продольного (вертикальные) и поперечного (горизонтальные) армирования. Продольное армирование выполняется П-образными элементами, выполненными из арматуры периодического профиля класса А500, диаметром 6 мм, как показано на листе 1, КР. П-образные элементы соединяются с каркасом плиты.
Рисунок 4.5 Усиление опалубки стойки
4.2.4 Армирование
Процент армирования по объёму фундамента составляет 1,5%.
Армирование плитной части фундамента производится двумя арматурными сетками арматуры периодического профиля класса А500, диаметром 6 мм. Ячейка сетки имеет габариты 150×150 мм. Соединение сеток осуществляется за счёт С-образных арматурных стержней, как показано на листе 1, КР.
Друг с другом стержни в каркасе плиты соединяются на сварке. Так же возможно соединение стержней вязальной проволокой с помощью крючка для вязки арматуры.
Арматурный каркас стойки представлен стержнями продольного (вертикальные) и поперечного (горизонтальные) армирования. Продольное армирование выполняется П-образными элементами, выполненными из арматуры периодического профиля класса А500, диаметром 6 мм, как показано на листе 1, КР. П-образные элементы соединяются с каркасом плиты.
Поперечное армирование представлено квадратными хомутами, выполненными из арматуры периодического профиля класса Вр500, диаметром 6 мм.
Так же в стойку замоноличивается вертикальный арматурный стержень, выполненный из арматуры гладкого профиля класса А500, диаметром 10 мм. Стержень служит для связи фундамента с окладным венцом. Для фиксации стержня в арматурном каркасе к хомутам в двух местах крепятся кресты из двух стержней арматуры периодического профиля класса А500, диаметром 6 мм. Стержень подвязывается к этим крестам.
Арматурные каркасы изготавливаются отдельно от опалубки. Готовый каркас помещается в опалубку плитной части фундамента до бетонирования.
Главное требование по размещению арматурного каркаса в бетонируемой конструкции слой бетона от внешней поверхности конструкции до внешней поверхности арматуры должен составлять 3035 мм. Этот слой называется защитным слоем бетона. Для обеспечения требуемой толщины защитного слоя бетона, при установке каркаса в опалубку используются фиксаторы арматуры.
В каркасе плиты фиксаторы арматуры типа «стульчик» или «ёлочка» подставляются под нижнюю сетку для обеспечения требуемой толщины защитного слоя бетона снизу. Фиксаторы арматуры типа «звёздочка» надеваются на вертикальные стержни (продольного армирования) стойки для обеспечения требуемой толщины защитного слоя бетона сбоку. Фиксаторы арматуры типа «звёздочка» используются и в каркасе плиты для обеспечения требуемой толщины защитного слоя бетона сбоку.
4.2.5 Бетонирование
В данном проекте предполагается использование бетона со следующими характеристиками:
класс бетона: В20;
подвижность бетонной смеси: П4;
водонепроницаемость: W4;
крупный заполнитель: щебень фракции 520.
Бетонирование может производиться заводским бетоном с лотка автобетоновоза или из ящика вёдрами (телегами); либо бетоном, изготовленным на строительной площадке (вёдрами/ телегами). Бетонирование с помощью автобетононасоса нецелесообразно из-за небольших объёмов конструкций.
При заливке бетоном с лотка должен быть организован подъезд автобетоновоза к самим бетонируемым конструкциям непосредственно. Часть конструкций заливается бетонной смесью с помощью лотка, имеющегося на машине. Для остальных конструкций необходимо сооружать специальный лоток, по которому будет доставляться бетонная смесь к этим конструкциям. Лоток выполняется из таких же досок, что и опалубка. Изнутри лоток обшивается листами ДВП для того, чтобы влага из бетонной смеси не просачивалась сквозь щели в лотке и не уходила в материал лотка по мере перемещения по нему бетонной смеси. Перемещение бетонной смеси по лотку осуществляется за счёт уклона лотка, а так же с помощью лопат для бетонирования.
Преимущества данного способа:
трудоёмкость работ по сравнению с бетонированием вёдрами и телегами куда ниже;
высокая скорость бетонирования;
объём бетонируемых конструкций за одну доставку ограничен только объёмом барабана автобетоновоза (по сравнению с бетонированием из ящика).
Из недостатков стоит отметить:
необходимость сооружения лотка для бетонирования;
необходимость организации подъезда автобетоновоза к бетонируемым конструкциям;
вероятность потери бетонной смеси при разрушении или опрокидывании лотка.
Из недостатков стоит отметить:
необходимость сооружения лотка для бетонирования;
необходимость организации подъезда автобетоновоза к бетонируемым конструкциям;
вероятность потери бетонной смеси при разрушении или опрокидывании лотка.
Бетонирование из ящика применяется, когда доступ автобетоновоза к заливаемым конструкциям ограничен. Для бетонирования сооружается специальный ящик из таких же досок, что и опалубка. Изнутри ящик обшивается плитами ДВП для того, чтобы влага из бетонной смеси не просачивалась сквозь щели в ящике и не уходила в его материал. Для ящика применяются те же методы усиления, что и для опалубки.
Если поставлена задача забетонировать все конструкции за одну доставку бетона, необходимо соорудить ящик (ящики) объёмом больше либо равным объёму заливаемых конструкций, что не всегда возможно реализовать.
Идея бетонирования из ящика состоит в том, что бетонная смесь из автобетоновоза сначала подаётся в ящик, а затем растаскивается вручную (в вёдрах или телегах) по бетонируемым конструкциям. Ящик устраивается в ближайшем к месту заливки конструкций месте, куда есть доступ для автобетоновоза.
Преимущества данного способа:
не обязательно организовывать доступ автобетоновоза к заливаемым конструкциям;
достаточно высокая скорость бетонирования.
Из недостатков стоит отметить:
большая трудоёмкость работ, вследствие чего необходимо присутствие большего числа рабочих по сравнению с двумя другими способами;
необходимость сооружения ящика для бетонирования;
объём бетонируемых за одну доставку конструкций ограничен объёмом ящика;
вероятность потери бетона при разрушении ящика от напора бетонной смеси.
Приготовление бетонной смеси на строительной площадке применяется в случае, когда бетонирование вышеописанными методами невозможно. Бетонная смесь может изготавливаться в бетономешалке, либо в бадье с применением строительного миксера. Бетонная смесь переливается в вёдра или телеги и растаскивается по бетонируемым конструкциям.
Преимущества данного способа:
автономность: проведение работ не зависит от возможностей бетонозавода по доставке бетона на строительную площадку в тот или иной день (час);
отсутствие затрат на транспортировку бетона от бетонозавода;
бетонная смесь может изготавливаться в непосредственной близости от бетонируемой конструкции и подаваться в опалубку прямо из бетономешалки или из бадьи;
при небольших объёмах бетонирования возможно забетонировать все конструкции в одиночку.
Из недостатков стоит отметить:
низкая скорость бетонирования по сравнению с предыдущими методами;
качество бетонной смеси всегда разное и может быть ниже, чем у заводского бетона;
необходимость доставки составляющих для приготовления бетонной смеси на строительную площадку;
высокая трудоёмкость работ.
При бетонировании конструкций необходимо:
вибрировать бетонную смесь в опалубке глубинным вибратором по мере заливки;
укрывать конструкцию плёнкой по окончании заливки бетоном;
поливать забетонированную конструкцию водой в первые сутки через каждые 3-5 часов, в последующие двое суток 3 раза в день;
на открытом солнце, когда температура окружающего воздуха поднимается выше +20оС, необходимо сократить интервал поливки конструкции водой;
отслеживать образование усадочных трещин в конструкции в первые 3 суток; при образовании усадочных трещин необходимо сократить интервал поливки конструкции водой; по истечении 7 суток с момента бетонирования заделать трещины раствором той же марки, что и марка бетона конструкции.
Бетонирование под проливным дождём не допускается. Температура окружающего воздуха при заливке бетоном конструкции, а так же в последующие 28 суток должна быть больше или равна +5оС.
Загружать конструкции фундамента допускается только по истечении 28 суток с момента бетонирования. Кроме того, необходимо выждать год с момента возведения фундамента, в течение которого будет происходить осадка грунта основания.
4.2.6 Гидроизоляция
В качестве гидроизоляции используется битумная мастика, которая наносится в два слоя на все поверхности фундаментов, кроме верхней поверхности стойки, на которую укладывается окладной венец. Перед нанесением мастика разогревается до жидкого состояния.
На верхнюю поверхность стойки фундамента, которая контактирует с окладным венцом, укладывается 1 слой рулонной наплавляемой гидроизоляции типа «Технониколь-Техноэтаст». Рулонная гидроизоляция должна свешиваться на 5 см с каждой стороны стойки.
4.3 Стены
4.3.1 Подготовительные работы
Подготовительные работы заключаются в подготовке места для складирования материала на возведение стен, в завозе и консервации материала.
