1 зараженные компьютеры; 2 управляющий сервер
Ботнеты, использующие DGS
Следующим эволюционным этапом в развитии бот-сетей стало появление технологии генерации доменных имен контрольно-управляющих серверов (DGS, domain generation system). Создана эта система была в первую очередь в целях борьбы с противодействием работе бот-сетей со стороны антивирусных компаний и для повышения «живучести» ботнетов.
Вместо адреса контрольно-управляющего сервера или списка таких адресов в состав ботов злоумышленники стали включать специальный алгоритм, генерирующий адрес управляющего сервера по определенной схеме «на лету». Таким образом формировался перечень подобных адресов. Далее бот опрашивал полученные адреса по очереди, и, если с одного из них приходил заранее обусловленный ответ, этот сервер становился для бота управляющим. Например, некоторые троянцы составляли адреса серверов из последовательности латинских символов и цифр, добавляя к ним обозначение домена первого уровня .com или .org. Зная используемый вредоносной программой алгоритм генерации имен, злоумышленник мог оперативно зарегистрировать такой домен для управляющего сервера. Если этот домен по каким-либо причинам оказывался заблокированным, киберпреступник попросту регистрировал новый.
Отчасти задачу владельцам ботнетов упрощало и то обстоятельство, что некоторые крупные зарубежные регистраторы доменов в рекламных целях практикуют отсрочку платежей зарегистрированный домен становится доступным для использования сразу, а оплату за него можно внести спустя определенный срок, например через месяц в случае отказа от платежа делегирование домена автоматически прекращалось. Используя эту особенность, некоторые киберпреступники регулярно меняли домены управляющих серверов для своих ботнетов, не платя никому ни цента. Кроме того, даже в случае утраты доступа к управляющему серверу (например, из-за его блокировки хостинг-провайдером по жалобе пользователей или антивирусной компании) злоумышленнику ничто не мешает в считанные минуты развернуть еще один управляющий сервер на новой площадке и прилинковать к нему новый (или уже существующий) домен.
Некоторые владельцы бот-сетей использовали сразу несколько параллельных командных центров, разбивая ботнет на отдельные независимо управляемые подсети, что также повышало их устойчивость к различным внешним воздействиям. Таким образом, структура бот-сетей, построенных с применением технологии DGS, немного усложнилась.
С одной стороны, DGS сделала бот-сети более управляемыми и устойчивыми к внезапному отказу командных центров, с другой значительно упростила их перехват с использованием метода sinkhole (о нем мы побеседуем чуть позже). В целях борьбы с этим методом перехвата управления ботнетами злоумышленники стали заметно усложнять механизм коммуникации бот-сети с управляющим центром: протоколы обмена данными стали активно использовать шифрование, управляющие сервера для подтверждения своей подлинности обменивались с вредоносной программой специальным образом сформированной цифровой подписью. Например, один из представителей семейства вирусов Win32. Virut способен генерировать до 100 адресов управляющих серверов в сутки. Последовательно опрашивая их, вирус ожидает поступления ответного пакета, содержащего цифровую подпись домена. Если проверка цифровой подписи проходит успешно, бот считает сервер с таким доменом управляющим.

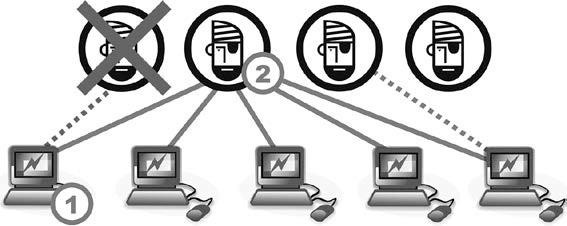

Рис. 18.Структура ботнета, построенного с использованием технологии генерации доменных имен контрольно-управляющих серверов (DGS):
1 инфицированные компьютеры; 2 управляющие серверы
P2P-ботнеты
Еще одной категорией бот-сетей являются так называемые P2P (Peer-To-Peer), или пиринговые одноранговые сети. Такие сети вовсе не используют управляющих серверов, вместо этого они «общаются» с другими инфицированными компьютерами, передавая команды по сети от «точки к точке». Одноранговые бот-сети являются децентрализованными и потому их невозможно вывести из строя, уничтожив одним метким «ударом» управляющий сервер за полным отсутствием такового. Ярким примером пиринговой вредоносной сети можно считать ботнет, созданный киберпреступниками с использованием файлового вируса Win32. Sector, заразившего в общей сложности более миллиона компьютеров. Этот вирус может загружать из P2P-сети и запускать на зараженной машине другие вредоносные программы, останавливать работу некоторых антивирусов и предотвращать пользователям зараженной машины доступ к сайтам их разработчиков.
Общеизвестно, что подключенный к интернету компьютер может иметь собственный внешний IP-адрес, либо не иметь его в случае, если в его локальной сети используется механизм NAT (Network Address Translation). NAT позволяет передавать пакеты за пределы локальной сети, направляя их от узлов с «внутренним» IP-адресом, недоступным из интернета, внешнему получателю и обратно путем замены в заголовке пакетов «внутреннего» IP-адреса на реальный адрес шлюза или роутера, через который осуществляется подключение всей локальной сети к интернету.

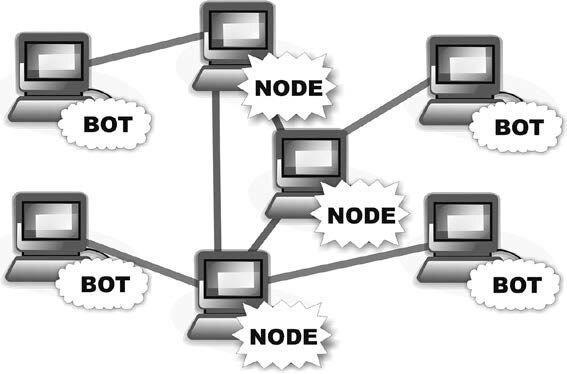

Рис. 19.Организация одноранговой бот-сети на примере Win32. Sector: «Bot» зараженные компьютеры, не имеющие внешнего IP-адреса; «Node» зараженные компьютеры, имеющие внешний IP-адрес и выполняющие функции маршрутизатора для компьютеров «Bot»
Заразив компьютер, Win32. Sector проверяет, имеет ли он внешний IP-адрес или нет. Если имеет, такой бот, условно называемый «Node», начинает играть роль маршрутизатора для других зараженных машин («Bot»), не имеющих реального внешнего IP-адреса. Инфицированные компьютеры типа «Bot» начинают «общаться» с интернетом и другими зараженными узлами через него. Каждый инфицированный узел такой сети получает начальный список из 100 IP-адресов других ботов, с которыми он пытается установить соединение, причем этот список периодически обновляется. При подобной структуре сети потеря одного «Node» (например, если владелец компьютера вылечит его от вируса) ничем не грозит всей системе в целом: «Bot» просто подключится к другому «Node» для получения дальнейших управляющих команд. Так, на 20 мая 2014 года специалисты компании «Доктор Веб» насчитали в ботнете Win32. Sector 1 197 739 зараженных компьютеров, из них внешний IP-адрес имели только 109 783.
Рис. 19.Организация одноранговой бот-сети на примере Win32. Sector: «Bot» зараженные компьютеры, не имеющие внешнего IP-адреса; «Node» зараженные компьютеры, имеющие внешний IP-адрес и выполняющие функции маршрутизатора для компьютеров «Bot»
Заразив компьютер, Win32. Sector проверяет, имеет ли он внешний IP-адрес или нет. Если имеет, такой бот, условно называемый «Node», начинает играть роль маршрутизатора для других зараженных машин («Bot»), не имеющих реального внешнего IP-адреса. Инфицированные компьютеры типа «Bot» начинают «общаться» с интернетом и другими зараженными узлами через него. Каждый инфицированный узел такой сети получает начальный список из 100 IP-адресов других ботов, с которыми он пытается установить соединение, причем этот список периодически обновляется. При подобной структуре сети потеря одного «Node» (например, если владелец компьютера вылечит его от вируса) ничем не грозит всей системе в целом: «Bot» просто подключится к другому «Node» для получения дальнейших управляющих команд. Так, на 20 мая 2014 года специалисты компании «Доктор Веб» насчитали в ботнете Win32. Sector 1 197 739 зараженных компьютеров, из них внешний IP-адрес имели только 109 783.
Ботнеты смешанного типа
Примером более сложной бот-сети смешанного типа может служить ботнет Trojan.Dridex.49. Этот троянец умеет встраиваться в запущенные на инфицированном компьютере процессы, а все сообщения, которыми он обменивается в сети, шифруются. Основное назначение этих вредоносных программ выполнение веб-инжектов, при помощи которых они могут похищать различную конфиденциальную информацию, в том числе получать доступ к системам дистанционного банковского обслуживания.
Для связи с управляющими серверами Trojan.Dridex.49 использует сложную по своей архитектуре одноранговую ботсеть, состоящую из двух промежуточных слоев прокси. Заразив компьютер, Trojan.Dridex.49 может принять на себя одну из трех возможных ролей:
роль «Bot» троянцы этого типа работают на компьютерах, не имеющих внешнего IP-адреса. «Bot» осуществляет связь с управляющим сервером через троянцев с ролью «Node»;
роль «Node» троянцы этого типа работают на компьютерах, имеющих внешний IP-адрес, и передают данные от троянцев с ролью «Bot» троянцам с ролью «Admin Node», а также в обратном направлении;
роль «Admin Node» троянцы этого типа работают на компьютерах, имеющих внешний IP-адрес, и осуществляют связь друг с другом, а также непосредственно с управляющим сервером.
Цепочка связи инфицированного компьютера, не имеющего внешнего IP-адреса, с управляющим сервером ботнета, выглядит в общем случае следующим образом: Bot > Node > Admin Node > другие Admin Node > Управляющий сервер. При этом в целях обеспечения безопасности соединения троянцы обмениваются между собой цифровыми ключами. Схематически структура этой сети показана на рис. 20.
Рис. 20.Архитектура бот-сети смешанного типа на примере Trojan.Dridex.49
Так, чтобы получить с управляющего сервера новый перечень IP-адресов ботов с ролью «Node» или конфигурационных данных, необходимых для выполнения веб-инжектов, троянцы с ролью «Bot» передают запрос троянцу с ролью «Node», тот переправляет его троянцу с ролью «Admin Node», который, в свою очередь, может перебрасывать его другим «Admin Node» до тех пор, пока запрос не достигнет управляющего сервера. Передача запрошенных данных от управляющего сервера троянцу «Bot» осуществляется в обратном иерархическом порядке. Аналогичным образом осуществляется доставка дополнительных функциональных модулей вредоносной программы: «Node» запрашивают их у управляющего сервера через «Admin Node», а «Bot» получают эти модули по запросу у троянцев с ролью «Node». Такая многоуровневая и запутанная система значительно затрудняет отслеживание управляющих серверов бот-сети и перехват информации, которой обмениваются инфицированные машины.
