а. Разместите на диаграмме роли Controller, Model, а также роль типа ORM с именем db. Синхронное найденное сообщение postBuy (purchase) приходит на линию жизни Controller. После этого Controller посылает Model синхронное сообщение addPurchase (purchase). В ответном сообщении Model возвращает объект purchaseDetails.
б. Реализуем на диаграмме поведение Model в ответ на сообщение addPurchase. Model посылает синхронное сообщение addPurchase (purchase) линии жизни db. Затем открывается фрагмент alt. При условии purchase.needDeliveryModel посылает сообщение addDelivery(purchase.address) линии жизни db. Фрагмент alt окончен. Model посылает db синхронное сообщение saveChanges ().
в. В ответ на запрос покупки Controller должен сообщить пользователю, что заказ совершен успешно. После получения от Model ответного сообщения Controller создает новую линию жизни с ролью View сообщением createConfirmationView. Затем Controller посылает линии жизни View сообщение setPurchaseDetails (purchaseDetails). Затем Controller отправляет в ответ на входящий запрос ответное сообщение, содержащее View.
г. Отдел доставки нужно уведомить о том, что требуется доставить новый заказ. Добавим в Model (в опциональный фрагмент alt) посылку асинхронного сообщения notifyNewDelivery. Сообщение является потерянным.
д. Код интернет-магазина достаточно универсальный. Можно сделать на базе этого кода несколько сайтов для разных магазинов. Для этого нужно заполнить View при создании информацией о конкретном магазине. Добавим в контекст взаимодействия переменную shopInfo типа ShopInformation. После сообщения setPurchaseDetails начинается фрагмент использования взаимодействия ref с именем FillShopInformation. В этот фрагмент входят линии жизни Controller и View. В виде аргумента во взаимодействие передается переменная shopInfo.
3.3. (см. решение в §1) Автор Author направляет статью сообщением manuscript редактору Editor и ожидает от него подтверждения получения. Редактор отправляет сообщением evaluate статью рецензенту Peer. Рецензент отправляет сообщение редактору с оценкой статьи review. Редактор направляет сообщение автору с результатами resolution и рецензенту с благодарностью thanks.
а. Восстановите структурную модель взаимодействия в виде кооперации ReviewManuscript, укажите кратность роли рецензента так, чтобы статья направлялась на рецензию одному из пяти рецензентов.
б. Укажите, используя фрагменты, что статья направляется на рецензирование каким-либо трем из пяти рецензентов.
б. Укажите, используя фрагменты, что статья направляется на рецензирование каким-либо трем из пяти рецензентов.
в. Используя фрагменты, покажите, что порядок отправки результатов рецензирования автору и благодарностей рецензентам не имеет значения.
3.4. Терапевт Therapist ведет прием посетителей Person, в ходе которого выписывает лекарства Medicine; посетители принимают лекарства.
а. Постройте логическую модель, включающую классы Therapist, Medicine и Person, и отношения между ними.
б. Используя кооперации, покажите, что на приеме терапевт выполняет обязанности врача Doctor, посетитель является пациентом Patient, лекарства выписываются в виде рецептов Subscription.
3.5. Автомобиль Car состоит из двигателя класса Engine, пары передних front и задних rear колес класса Wheel.
а. Добавьте привод drivetrain так, чтобы автомобиль был переднеприводным.
б. Расширьте модель так, чтобы наряду с переднеприводными автомобилями, она описывала полноприводные автомобили как частный случай переднеприводных. Добавьте необходимые элементы, используйте двигатель DoubleEngine с двумя приводами типа drivetrain.
3.6. Пассажир Person заходит в лифт и нажимает кнопку pressButton лифта Lift с указанием целочисленного номера этажа floor. Лифт закрывает двери и начинает движение синхронным вызовом операции startMoving. После этого сообщает пассажиру номера проезжаемых лифтом этажей сообщением floorReached с указанием номера этажа. Затем лифт вызывает операцию stopMoving и останавливается. Пассажир нажимает кнопку pressDoors лифта для открытия дверей.
а. Как можно уточнить модель взаимодействия, если известно, что лифт обслуживает с первого по пятый этажи?
б. Уточните взаимодействие пассажира с лифтом. Укажите, что до нажатия кнопки этажа, пассажир обязан закрыть двери кнопкой pressDoors.
в. Используя фрагменты, покажите, что пассажир не может нажать кнопку открытия и закрытия дверей в процессе движения лифта.
г. (*) Укажите, что лифт проезжает один этаж за три секунды.
3.7. Менеджер подключаемых модулей pluginsManager класса PluginsManager получает сообщение loadPlugins указание на необходимость загрузки доступных модулей. Он синхронно запрашивает у объекта settings класса PluginManagerSettings пути к директориям с модулями и получает от settings значение свойства pluginsDirs. После чего в цикле для каждой директории и каждой библиотеки *.dll загружает модули вызовом собственной операции loadPlugins, передавая путь к библиотеке в параметрах.
а. Реализуйте операцию loadPlugins класса PluginsManager. Взаимодействие начинается с создания нового экземпляра PluginsDll, затем идет получение количества подключаемых модулей в библиотеке getPluginsCount и получение всех модулей через вызовы getPlugin с параметром номером модуля. После этого происходит инициализация каждого полученного модуля IPlugin вызовом метода initPlugin класса PluginsManager.
б. Добавьте в модель описание действий по инициализации модуля. Метод initPlugin проверяет, обрабатывает ли модуль события графического интерфейса вызовом isUIHandled. Если обрабатывает, то регистрирует модуль в качестве слушателя событий addListener в классе PlayerUIPresenter.
3.8. Взаимодействие выбора этажа SelectFloor содержит линию жизни кабины, представленной экземпляром активного класса Cabin, линию жизни floor экземпляра класса кнопки этажа FloorButton с селектором «1», и линию жизни класса Algorithm. Взаимодействие начинается с синхронного вызова кабиной операции нажатия кнопки isPressed на линии floor. Операция возвращает логическое значение «истина», если кнопка нажата. Затем экземпляр класса Cabin вызывает операцию selectFloor у алгоритма на линии в данном взаимодействии.
а. Используя оператор цикла, покажите, что проверяется нажатие кнопок всех этажей. Переменную цикла, содержащую номер кнопки этажа, объявите как атрибут взаимодействия.
б. Уточните взаимодействие, добавив вызовы операции указания алгоритму этажей, кнопки которых нажаты.
в. Пусть взаимодействие описывает поведение кооперации, линии жизни соответствуют ролям в этой кооперации. Каким образом необходимо изменить взаимодействие, если кооперация владеет ролью с линией жизни алгоритма?
г. (*) Приведите по одному примеру разрешенной и неразрешенной траекторий в данном взаимодействии.
3.9. Пользовательский интерфейс мультимедиа проигрывателя PlayerView сообщает ev контроллеру UIPresenter о начале проигрывания элемента списка воспроизведения playEntry. Контроллер: 1) рассылает это сообщение всем своим слушателям собственной операцией raiseEvent; 2) получает от управляющего компонента Engine тип контента по имени name выбранного элемента item события ev вызовом getContentType; 3) по типу контента получает медиапоток вызовами getAudioStream или getVideoStream; 4) переводит интерфейс в состояние проигрывания либо видео, либо аудио вызовом setPlaybackMode и указывает медиапоток операцией setMediaStream; 5) запускает воспроизведение операцией play контроллера.
а. Добавьте в модель возможность параллельной обработки сообщений в raiseEvent так, что операция обработки handleEvent вызывается асинхронно у каждого зарегистрированного слушателя типа IUIListener. Для отображения в модели используйте два анонимных слушателя.
б. Уточните взаимодействие при обработке события запуска проигрывания песни модулем lyricsPlugin, зарегистрированным в качестве слушателя событий UIPresenter. Модуль определяет тип контента элемента, передаваемый в сообщении о запуске. Для аудиоконтента создает запрос о тексте песни, вызывая собственный метод makeRequest. Затем модуль асинхронно вызывает операцию dispatchRequest класса NetController, передавая в параметрах запрос и себя как обработчика ответа. Получив ответ от сервера, NetController передает processResponse его обработчику. Модуль вызывает displayPage у UIPresenter и передает полученную HTML-страницу с текстом песни

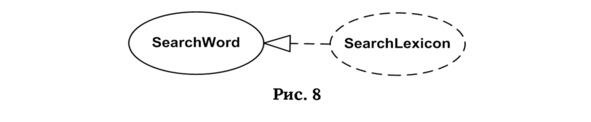

3.10. (*) При решении основных задач, морфологический модуль ищет запрашиваемое слово в словаре языка. Таким образом, многие задачи в модуле зависят от реализации функции поиска слова в словаре. См. диаграмму на рис. 8. Для уменьшения объема, который занимает словарь, используется тип данных префиксное дерево2. Каждый узел дерева содержит ассоциативный массив буква следующий узел. Таким образом, если слово есть в словаре, то в дереве есть путь, начинающийся в корне и проходящий по вершинам, соответствующим буквам слова.
а. Постройте модель кооперации поиска слова в словаре, используя роли класса Dictionary и узла дерева Node. Для моделирования префиксного дерева используйте квалифицированные соединители и булевый атрибут leaf, указывающий на конечный узел слова.
б. Добавьте в модель поведение кооперации. Актор парсер строки StringParser вызывает операцию hasWord класса Dictionary с параметром word типа String. Метод hasWord, реализующий операцию hasWord, получает корневой узел с помощью операции getRoot класса Dictionary. Получив экземпляр класса Node, метод в цикле для каждой следующей буквы слова word вызывает у этого экземпляра операцию getNextLetter с параметром c типа char текущей буквы слова. Данная операция возвращает дочерний узел дерева. Когда буквы слова word закончились, нужно вернуть актору значение операции isLeaf последнего полученного узла Node.
в. Модифицируйте поведение. Если в какой-то момент вызов getNextLetter прерван по исключению NoSuchLetter, операция hasWord должна вернуть false.
3.11. Вариант использования просмотр каталога SearchCatalog реализован кооперацией GetAllRecords. Основной сценарий варианта использования начинается с получения контроллером приложения AC команды showRecords. AC отображает show в пользовательском интерфейсе UI сообщение «Идет запрос». AC параллельно отправляет источнику данных DataSource запрос readRecords. DataSource передает AC одну запись в параметре действия acceptRecord. Затем AC показывает запись в UI.
