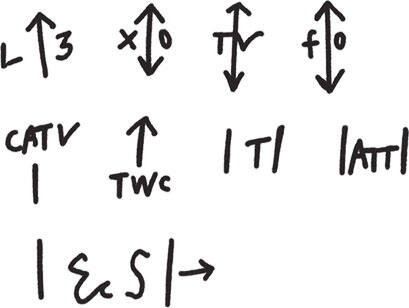

Некоторые энтузиасты идут дальше и создают более обширные руководства. Книга художницы Ингрид Беррингтон «Сети Нью-Йорка» содержит более ста страниц, посвященных всего одному цвету, маркирующему коммуникации в одном городе, оранжевому, обозначающему сетевую инфраструктуру Большого яблока[1]. Ее книга глубокое погружение в историю конкурирующих телекоммуникационных компаний, но также она предлагает практические примеры расшифровки обозначений: например, стрелка с буквами F и O по бокам показывает линию волоконно-оптической связи[2], пролегающую непосредственно под покрытием. Иногда такие маркировки содержат числа, указывающие глубину, а также названия соответствующих коммунальных компаний и аббревиатуры для типов используемых материалов например, PLA для пластиковых труб.
В разных странах существуют свои национальные, региональные и местные соглашения разной степени официальности. В статье для BBC News журналист Лоуренс Коули описывает подземные коммунальные системы Лондона с помощью нескольких примеров, часть из которых демонстрирует, что коды могут быть понятны интуитивно. Например, число рядом с буквой D часто указывает уровень глубины. В обозначениях кабелей буквы H/V означают высокое напряжение, L/V низкое напряжение, а S/L уличное освещение. Для газопроводов HP обозначает высокое давление, MP среднее давление, а LP низкое[3]. Некоторые обозначения с первого взгляда понять труднее: скажем, символ бесконечности указывает на начало или конец участка работ противоречащее логике использование символа, который обычно относится к тому, что не имеет начала и конца. Для нанесения различных цветных букв и символов на тротуары и проезжую часть улиц, как правило, используются биоразлагаемые краски. Впоследствии эти странные иероглифы либо уничтожаются в ходе земляных работ, либо просто стираются со временем, постепенно освобождая место для новых, более ярких закорючек, возникающих вместе с новыми проектами. Прежде чем исчезнуть, эти обозначения дают важные сведения тем, кто ведет земляные работы, а для всех остальных служат окном в мир сложных систем, расположенных прямо у нас под ногами.
Оттиснутые надписи
Разметка на тротуарах
Будучи первой столицей страны и местом множества ключевых событий ее истории, Филадельфия переполнена важными мемориальными памятниками и табличками, за величием которых легко упустить менее заметные и не такие значительные объекты. Среди множества статуй, стоящих в скверах, и табличек, висящих на стенах зданий, можно обнаружить череду загадочных пластин, вмурованных в тротуары. Выбитые на этих металлических пластинах надписи напоминают абстрактные пространственные коаны или городские стихи, сообщающие пешеходам: «Территория до линии застройки не передана в общественное пользование» или «Территория за этой табличкой не передана в общественное пользование».
Право собственности определяет использованный на табличке термин dedicate как передачу права другой стороне например, общественности. Слова на таких табличках могут быть разными, но основной посыл этих ограничивающих маркеров один: вы, пешеходы, можете здесь пройти, но имейте в виду: вообще-то это частная собственность. Зачастую такие участки отделяются пунктирной демаркационной линией из длинных узких прямоугольных табличек, а на углах располагаются таблички в виде прямоугольных треугольников.
В своей статье 2016 года в рамках проекта PlanPhilly журналист Джим Сакса объясняет, что «такие пластины используются, если границы собственности не совпадают с периметром здания, линией ограждения или озеленения или другими объектами, обозначающими границу между местом, где люди имеют право прохода, и частной собственностью». Иными словами, прохожий может считать, что граница собственности проходит по забору, живой изгороди или по краю здания, а на самом деле она может идти по тротуару.
Специальные законы могут предоставлять людям ограниченное право прохода по территории, принадлежащей другим лицам, но могут допускать и различные формы так называемой приобретательной давности. Сакса объясняет это понятие так: если кто-либо использует участок собственности «открыто, непрерывно и единолично в течение установленного законом длительного промежутка времени в Пенсильвании это 21 год, то он владеет им». В Филадельфии это право работает так: если владельцы частной собственности не отметят границы своего участка достаточно четко, то в конечном счете могут лишиться прав на него. Вот почему как здесь, так и в других городах тротуары испещрены такими табличками. Эти пластины гарантируют, что люди будут знать: у этого участка тротуара есть владелец, даже если по нему разрешено ходить.
Эти пластины лишь малая часть всех пометок на тротуарах. Конечно, повсюду есть надписи, сделанные обычными горожанами не вполне законно такой-то плюс такая-то и рядом сердечко, нацарапанные на сохнущих бетонных поверхностях. Но есть и формальные метки, и не только для обозначения права прохода. Наряду с признаниями в любви во многих городах можно обнаружить изящные надписи, оставленные строительными компаниями, которые укладывали тротуары.
В Области Залива[4] в городах вроде Окленда оттиски и таблички на тротуарах остались с начала 1900-х годов, когда бетон стали использовать как надежную и дешевую альтернативу кирпичным и деревянным мостовым. Многие оттиски на тротуарах восходят к 1920-м годам, когда города быстро росли после окончания войны. Некоторые из них заключены в декоративные рамки и содержат даты строительства, адреса, номера телефонов и даже профсоюзный номер. Любопытный человек мог бы записать такой оттиснутый номер, отправиться в офис этого профсоюза и узнать имя работника, который пятьдесят лет назад выравнивал этот участок бетонного покрытия.
В местах вроде Чикаго такие подробные надписи встречаются повсеместно, поскольку этого требует муниципальное законодательство: «Перед покрытием или отделкой бетонных пешеходных дорожек подрядчику или лицу, строящему дорожку, следует разместить перед каждым участком территории или объектом недвижимости оттиск или пластину, на которых четко указаны имя и адрес подрядчика или лица, строящего дорожку, и год выполнения этой работы». В свою очередь, такая маркировка становится архивом, содержащим данные о развитии города. Она излагает историю городов и градостроительных предприятий, рассказывая о строительстве и постепенном расширении районов. На тротуарах Беркли (штат Калифорния) можно найти надписи, отражающие эволюцию семейного бизнеса в течение нескольких десятилетий. Печать Paul Schnoor («Пол Шнор») указывает на 1908 год, а в более новом районе можно обнаружить печать с названием Schnoor&Sons («Шнор и сыновья»); вероятно, название изменилось, когда вместе с отцом стало работать новое поколение. Столкнувшись с еще более новым строительным проектом, можно встретить печать Schnoor Bros. («Братья Шнор»), которая свидетельствует о времени, когда отец уже ушел на пенсию, а сыновья продолжили его дело.
В некоторых случаях укладчики бетона успешно использовали тротуары как указатели отмечая на перекрестках названия улиц, чтобы дать людям дополнительные ориентиры. Но это не всегда заканчивалось хорошо. Еще в 1909 году автор одной статьи в Calgary Herald под названием «Калгари не умеет писать правильно» жаловался на серьезные орфографические ошибки в надписях на тротуарах например, Linclon или Secound Avenue[5]. Автор настаивал, что нужно предотвратить «все дальнейшие случаи безобразных ошибок, с которыми названия улиц и проспектов навсегда запечатлеваются на каменных дорожках», предупреждая, что «подобное качество работы можно терпеть в убогих городках фронтира, но не в Калгари». В результате муниципальные рабочие получили распоряжение выломать плиты с ошибками и тем самым избавить от стыда и смущения этот гордый город в провинции Альберта. В Сан-Диего и других городах старые надписи на тротуарах (по крайней мере те, что написаны без ошибок) активно охраняют: при замене тротуаров строители должны по возможности обходить такие места, чтобы сберечь эти кусочки городской истории.
В наше время многие города уже не требуют отмечать новые тротуары такими маркерами. Некоторые зануды бюрократы даже обязывают подрядчиков получать разрешение на установку табличек на покрытии и значительно ограничивают размер таких надписей в конце концов, это бесплатная и долговечная реклама, которая прослужит десятилетия, а то и дольше. Но для нас важнее, что такая маркировка на пешеходных дорожках рассказывает историю тех, кто создавал нашу среду вплоть до конкретного рабочего, который вставал на колени и делал этот участок земли гладким и удобным для передвижения целых поколений людей. Можно многое узнать, читая надписи на тротуарах, особенно если они написаны без ошибок.
Плановая поломка
Ломающиеся столбы
Столбы, на которых установлены знаки, знаки, уличные фонари и линии энергоснабжения, должны быть достаточно прочными и стойкими, чтобы выдерживать ветра, бури, цунами и землетрясения. Но время от времени те же самые столбы призваны делать одну важную вещь, которая идет вразрез с их основной функцией: легко ломаться при ударе. Если на такой столб налетит быстро двигающееся транспортное средство, он должен сломаться правильным образом чтобы уменьшить повреждения и спасти жизни людей. Инженеры потратили массу времени, пытаясь разрешить такой явный парадокс.
Один из способов заставить столбы ломаться правильно система «раздельного основания». Вместо того чтобы делать сплошной столб, при такой системе используются две отдельные стойки, которые скреплены между собой у основания с помощью соединительной пластины. Такой стык позволяет двум частям разъединиться в четко определенном месте. Система работает так: нижняя стойка вкапывается в землю, а верхняя прикручивается к нижней с помощью так называемых ломающихся болтов. Болты сделаны так, что ломаются или выбиваются при достаточно сильном ударе по столбу, поэтому верхняя стойка падает, а нижняя безопасно проходит под днищем транспортного средства. Если все срабатывает так, как задумано, такие столбы могут также замедлить автомобиль и минимизировать повреждения. Проще становится и последующий ремонт инфраструктуры зачастую достаточно просто прикрутить болтами новую верхнюю часть к неповрежденной нижней стойке, что не требует больших расходов и хлопот. Ключевые для такой системы соединения между пластинами закрываются крышкой или же остаются на виду.
