30. Использование гибких оболочек (включая использование тонких пленок)
31. Использование магнитов и электромагнитов
Таблица использования приемов устранения технических противоречий23
Таблица использования приемов устранения технических противоречий
АРИЗ-6824
Основные приемы устранения технических противоречий25
1. Принцип дробления
Разделить объект на независимые друг от друга части.
2. Принцип вынесения
Отделить от объекта «мешающее» свойство («мешающую» часть) или, наоборот, выделить единственно нужное свойство.
3. Принцип местного качества
Перейти от однородной структуры объекта к неоднородной.
Каждая часть объекта должна находиться в условиях, наиболее соответствующих ее работе.
4. Принцип асимметрии
Перейти от симметричного объекта к асимметричному.
5. Принцип объединения
Соединить однородные (или предназначенные для смежных операций) объекты.
6. Принцип универсальности
Один объект выполняет несколько функций, благодаря чему отпадает необходимость в других объектах.
7. Принцип «матрешки»
Один объект размещен внутри другого объекта, который, в свою очередь, находится внутри третьего и т. д.
8. Принцип «антивеса»
а) Компенсировать вес объекта соединением с другими объектами, обладающими подъемной силой.
б) Обеспечить самоподдержание объекта за счет аэродинамических, гидродинамических, электромагнитных и тому подобных сил).
9. Принцип предварительного напряжения
Заранее придать объекту изменения, противоположные недопустимым или нежелательным рабочим изменениям.
10. Принцип предварительного исполнения
Заранее расставить объекты так, чтобы они могли вступить в действие без затрат времени на их доставку.
11. Принцип «заранее подложенной подушки»
Компенсировать относительно невысокую надежность объекта заранее подготовленными аварийными средствами.
12. Принцип эквипотенциальности
Изменить условия работы так, чтобы не приходилось поднимать или опускать объект.
13. Принцип «наоборот»
а) Вместо действия, диктуемого условиями задачи, осуществить обратное действие; например, если в задаче требуется охлаждать объект, то вместо охлаждения надо, наоборот, нагревать.
б) Сделать движущиеся части системы неподвижными, а неподвижные движущимися.
в) Перевернуть объект «вверх ногами».
14. Принцип сфероидальности
Перейти от прямолинейных частей объекта к криволинейным, от плоских поверхностей к сферическим, от частей, выполненных в виде куба или параллелепипеда, к шаровым конструкциям.
15. Принцип динамичности
Характеристики объекта (вес, габариты, форма, агрегатное состояние, температура, окраска и т. д.) должны меняться так, чтобы быть оптимальными на каждом этапе процесса.
16. Принцип частичного решения
Добиться не полного, а частичного решения задачи.
17. Принцип перехода в другое измерение
а) Трудности, связанные с движением (или размещением) объекта по линии, устраняются, если объект приобретает возможность перемещаться в двух измерениях (то есть на плоскости). Соответственно, задачи, связанные с движением (или размещением) объектов в одной плоскости, устраняются при переходе к пространству трех измерений.
б) Многоэтажная компоновка объектов вместо одноэтажной.
в) При нескольких объектах изменить из взаимное расположение в пространстве.
18. Принцип изменения среды
а) Изменить внешнюю среду, окружающую объект.
б) Изменить объекты, соприкасающиеся с данным.
19. Принцип импульсного действия
Перейти от непрерывного действия к периодическому или импульсному.
20. Принцип непрерывности полезного действия
а) Вести работу непрерывно (все части объекта должны все время работать с полной нагрузкой).
б) Устранить холостые и промежуточные ходы.
в) Перейти от поступательно-возвратного движения к вращательному.
21. Принцип проскока
Преодолеть вредные или опасные стадии процесса на большой скорости.
Преодолеть вредные или опасные стадии процесса на большой скорости.
22. Принцип «обратить вред в пользу»
Использовать вредные факторы для получения положительного эффекта.
23. Принцип «клин клином»
Устранить вредный фактор за счет сложения с другим вредным фактором.
24. Принцип «перегибание палки»
Усилить вредный фактор до такой степени, чтобы он перестал быть вредным.
25. Принцип самообслуживания
а) Машина должна сама себя обслуживать, выполняя вспомогательные и ремонтные операции.
б) Использовать отходы (энергии, вещества) для выполнения вспомогательных операций.
26. Принцип копирования
Вместо недоступного, сложного, дорогостоящего, неудобного или хрупкого объекта использовать его упрощенные и дешевые копии (модели, изображения). В частности, оптические копии.
27. Дешевая недолговечность взамен дорогой долговечности
Изменить объект так, чтобы он использовался только один раз.
28. Замена механической схемы
Заменить механическую систему оптической, акустической или «запаховой».
29. Использование пневмоконструкций и гидроконструкций
Вместо твердых конструкций использовать газообразные и жидкие: воздушную подушку, гидрореактивные устройства и т. д..
30. Использование гибких оболочек и тонких пленок
Вместо жестких конструкций использовать гибкие оболочки и тонкие пленки.
31. Использование магнитов и электромагнитов
Применить магниты и электромагниты.
32. Изменение окраски
Изменить окраску или сделать объект прозрачным.
33. Принцип однородности
Объекты, взаимодействующие с данным объектом, должны быть сделаны из того же материала.
34. Принцип отброса или видоизменения ненужных частей
Выполнившая свое назначение или ставшая ненужной часть объекта не должна оставаться мертвым грузом ее следует отбросить (растворить, испарить и т. д.) или видоизменить.
35. Изменение физико-технической структуры объекта
Изменение агрегатного состояния.
Изменение степени гибкости.
Изменение степени дробления.
Изменение концентрации или консистенции.
Изменение давления.
Универсальные параметры
1. Вес
2. Длина
3. Площадь
4. Объем
5. Скорость
6. Ускорение
7. Сила
8. Напряжение или давление
9. Продолжительность действия
10. Прочность
11. Форма
12. Температура
13. Освещенность
14. Энергия
15. Мощность
16. Количество вещества
17. Производительность
18. Готовность к действию
19. Надежность
20. Стабильность
21. Потери
22. Точность
23. Вредные факторы
24. Удобство изготовления
25. Удобство работы
26. Удобство контроля
27. Удобство ремонта
28. Адаптация
29. Однородность
30. Сложность
31. Универсальность
32. Степень автоматизации

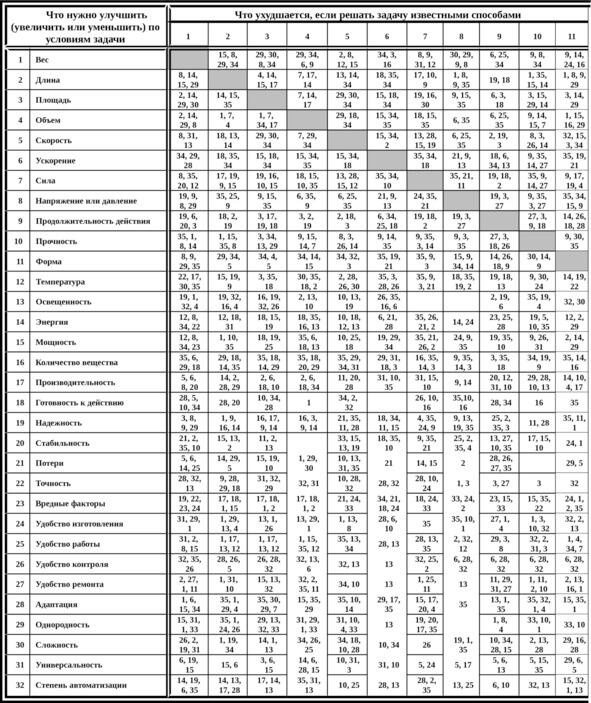

Таблица использования основных приемов устранения технических противоречий26

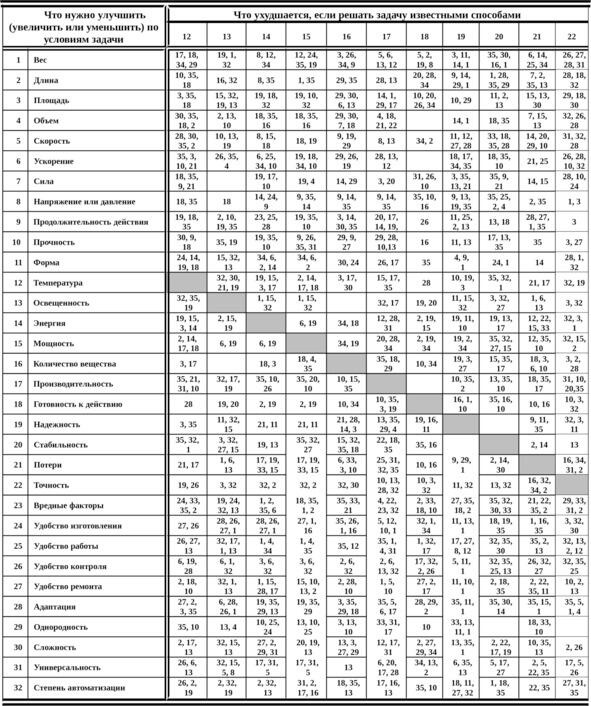

Таблица использования основных приемов устранения технических противоречий

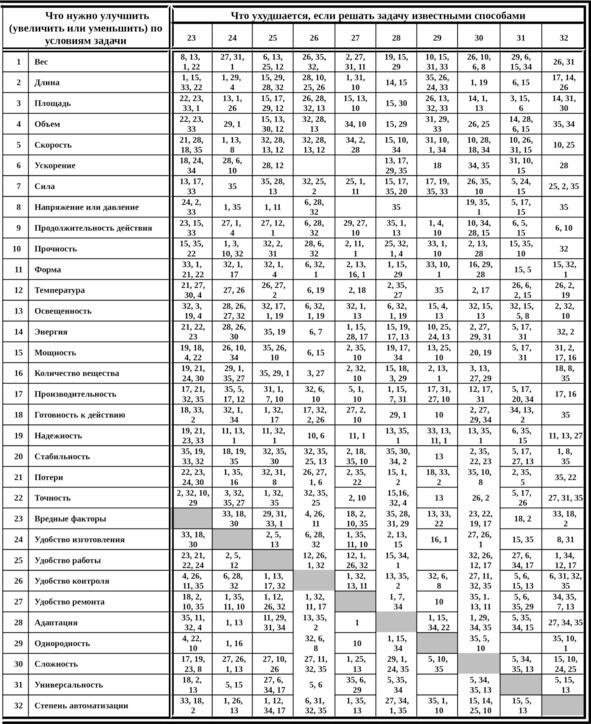

Таблица использования основных приемов устранения технических противоречий (продолжение)
Таблица использования основных приемов устранения технических противоречий (окончание)
АРИЗ-71
Основные приемы устранения технических противоречий (АРИЗ-71)27
Чтобы отличить разные модификации 40 основных приемов разрешения технических противоречий, мы их условно назвали: АРИЗ-71, АРИЗ-71-1, АРИЗ-71-2, АРИЗ-71-3.
1. Принцип дробления
а) Разделить объект на независимые части.
б) Выполнить объект разборным.
в) Увеличить степень дробления объекта.
2. Принцип вынесения
Отделить от объекта «мешающую» часть («мешающее» свойство) или, наоборот, выделить единственно нужную часть (нужное свойство).
3. Принцип местного качества
а) Перейти от однородной структуры объекта (или внешней среды, внешнего воздействия) к неоднородной.
б) Разные части объекта должны иметь (выполнять) различные функции.
в) Каждая часть объекта должна находиться в условиях, наиболее соответствующих ее работе.
4. Принцип асимметрии
Перейти от симметричной формы объекта к асимметричной.
5. Принцип объединения
а) Соединить однородные или предназначенные для смежных операций объекты.
б) Объединить во времени однородные или смежные операции.
6. Принцип универсальности
Объект выполняет несколько разных функций, благодаря чему отпадает необходимость в других объектах.
7. Принцип «матрешки»
а) Один объект размещен внутри другого объекта, который, в свою очередь, находится внутри третьего и т. д.;
б) Один объект проходит сквозь полость в другом объекте.
8. Принцип антивеса
а) Компенсировать вес объекта соединением с другими объектами, обладающими подъемной силой.
б) Компенсировать вес объекта взаимодействием со средой (за счет аэро-, гидродинамических и других сил).
9. Принцип предварительного напряжения
Заранее придать объекту изменения, противоположные недопустимым или нежелательным рабочим напряжениям.
10. Принцип предварительного исполнения
а) Заранее выполнить требуемое изменение объекта (полностью или хот бы частично).
б) Заранее расставить объекты так, чтобы они могли вступить в действие без затрат времени на доставку и с наиболее удобного места.
11. Принцип «заранее подложенной подушки»
Компенсировать относительно невысокую надежность объекта заранее подготовленными аварийными средствами.
12. Принцип эквипотенциальности
Изменить условия работы так, чтобы не приходилось поднимать или опускать объект.
13. Принцип «наоборот»
а) Вместо действия, диктуемого условиями задачи, осуществить обратное действие (например, не охлаждать объект, а нагревать).
б) Сделать движущуюся часть объекта (или внешней среды) неподвижной, а неподвижную движущейся.
в) Перевернуть объект «вверх ногами».
14. Принцип сфероидальности
а) Перейти от прямолинейных частей объекта к криволинейным, от плоских поверхностей к сферическим, от частей, выполненных в виде куба или параллелепипеда, к шаровым конструкциям.
б) Использовать ролики, шарики, спирали.
15. Принцип динамичности
а) Характеристики объекта (или внешней среды) должны меняться так, чтобы быть оптимальными на каждом этапе работы.
б) Разделить объект на части, способные перемещаться относительно друг друга.
16. Принцип частичного или избыточного решения
Если трудно получить 100% требуемого эффекта, надо получить «чуть меньше» или «чуть больше». Задача при этом может существенно упроститься.
17. Принцип перехода в другое измерение
а) Трудности, связанные с движением (или размещением) объекта по линии, устраняются, если объект приобретает возможность перемещаться в двух измерениях (то есть на плоскости). Соответственно, задачи, связанные с движением (или размещением) объектов в одной плоскости, устраняются при переходе к пространству трех измерений.
