Слоистые термопласты в них используются ткани из различных волокон. Пример: полиамид, армированный стеклотканью, имеет предел прочности 430 МПа, предел текучести 280 МПа, ударную вязкость а = 250 КДж/м2, Тисп = 2200С.
ТЕРМОРЕАКТИВНЫЕ ПЛАСТМАССЫ
Связующими являются термореактивные смолы с пластификаторами, отвердителями, катализаторами, замедлителями и пр. Смола склеивает слои наполнителя, что необходимо для прочности при расслаивании. Адгезивность обеспечивается полярностью.
Виды связующих фенолформальдегидные, кремнийорганические, эпоксидные смолы, имеющие наибольшею адгезию. Это дает возможность использовать армированные пластики. Они обладают высокой прочностью.
Теплостойкость кремнийорганических смол 260-3700С, фенолформальдегидных до 2600С, эпоксидных до 2000С.
Для крупногабаритных деталей используют непредельные полиэфиры и эпоксидные смолы. Они твердеют не только при повышенной, но и нормальной температуре без усадки и выделения вредных веществ.
Используются наполнители порошковые, волокнистые, слоистые. В качестве порошковых используют органические (древесная мука), минеральные (молотый кварц, асбест, слюда, графит). Порошковые пластмассы отличают изотропность, низкая прочность и вязкость. Их применяют в несиловых конструкциях. Пластмассы с минеральными наполнителями имеют хорошую водостойкость, химическую стойкость, электроизоляционность.
ГАЗОНАПОЛНЕННЫЕ ПЛАСТМАССЫ
Газонаполненные пластмассы это гетерогенные системы, состоящие из твердой и газообразной фаз. Структура состоит из связующих, образующих стенки пор или ячеек с распределенной в них газовой фазой. Основными свойствами являются малая масса и высокие тепло и звукоизолирующие свойства.
Основные виды газонаполненных пластмасс пенопласты, поропласты, сотопласты.
Пенопласты. В них ячеистая структура представлена газообразным наполнителем и изолирована друг от друга тонкими слоями полимерного связующего. Свойства: плавучесть, термоизоляционность, невысокая прочность. Используются пенополистирол ПС с Тисп до +-600С, фенолкаучуковые ФК Е120-1600С, пенополиэпоксиды и др.
Поропласты губчатые материалы с открытопористой структурой, где включения газа свободно сообщаются между собой и атмосферой. Применяются для водопоглощения и пр.
Сотопласты тонколистовые материалы в виде гофра, склеиваются в виде пчелиных сот. В качестве материала в настоящее время используются ткани.
ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ ПЛАСТМАСС
1. снижение материалоемкости за счет малой массы в 4-5 раз
2. снижение трудоемкости вместо литья, ковки и резания только формообразование в 4-5 раз, например, вместо 30-50 операций производится только одна литье.
3. снижение капиталовложений на оборудование и инвентарь в 4-6 раз.
4. себестоимость продукции уменьшается в 2-3 раза, дешевле цветных металлов в 4-9 раз, дешевле черных металлов в 2-6 раз.
2.2. Методические основы выбора пластмасс
Применение пластмасс в изделиях эффективно только в том случае, если материал выбирается с учетом условий эксплуатации и режима формования изделий. Поэтому сначала выбирают вид пластмассы исходя из требований к ее эксплуатационным свойствам, а затем базовую марку и марку с улучшенными эксплуатационными и технологическими свойствами, которая эффективно перерабатывается заданным методом.
2.2. Методические основы выбора пластмасс
Применение пластмасс в изделиях эффективно только в том случае, если материал выбирается с учетом условий эксплуатации и режима формования изделий. Поэтому сначала выбирают вид пластмассы исходя из требований к ее эксплуатационным свойствам, а затем базовую марку и марку с улучшенными эксплуатационными и технологическими свойствами, которая эффективно перерабатывается заданным методом.
Методы выбора вида пластмассы по заданным требованиям эксплуатации различны. Если трудно задать точные значения параметров эксплуатационных свойств пластмассы, обеспечивающие работоспособность изделия в заданных условиях эксплуатации, а можно указать только требования к эксплуатационным свойствам и ориентировочные значения параметров этих свойств, можно воспользоваться методом аналогий.
Подобрать пластмассу по методу аналогий можно используя классификацию пластмасс по эксплуатационному назначению и анализируя сведения о различных полимерах и марках с улучшенными эксплуатационными свойствами, характере эксплуатационных свойств, назначении, достоинствах, ограничениях и рекомендаций по применению и способам переработки.
При выборе пластмасс по методу аналогий можно использовать рекомендации по применению пластмасс для различных типов изделий, работающих в условиях аналогичных заданным. Например, определяют к какому типу изделий относится данное и выбирают пластмассу из рекомендованных для этого типа изделий.
Подбор пластмасс осложняется тем, что параметры эксплуатации оказывают очень сильное влияние на их эксплуатационные свойства. Для правильного выбора пластмасс нужно знать изменение их эксплуатационных свойств в зависимости от параметров эксплуатации.
Другим подходом к выбору пластмасс является выбор по комплексу заданных значений параметров эксплуатационных и технологически свойств. Этот метод применяют, когда можно задать весь комплекс требуемых значений параметров эксплуатационных свойств пластмассы, обеспечивающий работоспособность изделия в заданных условиях эксплуатации. Он основан на сопоставлении заданных параметров эксплуатационных свойств с параметрами эксплуатационных свойств различных пластмасс. Отбирают пластмассы, параметры эксплуатационных свойств которых наиболее точно соответствуют заданным. Для выбора пластмасс разрабатывают банк справочных данных по параметрам свойств различных полимеров и марок на их основе с улучшенными эксплуатационными свойствами.
Первоначально подбирают базовую марку полимера в зависимости от метода переработки. Наиболее существенным показателем перерабатываемости полимера является его вязкость. В каталогах на полимеры указывают назначение каждой базовой марки полимера по вязкости литьевые, экструзионные, для прессования и т.д. Далее подбирают базовую марку полимера по вязкости в зависимости от конфигурации и размеров изделия. Сравнительно просто подобрать базовую марку для получения экструзионных изделий. В каталогах на пластмассы обычно приводятся конкретные рекомендации по применению экструзионных марок. Порядок выбора литьевых марок для изготовления литьевых изделий более сложен.
Выбор марки с улучшенными технологическими свойствами выбирают на основе базовых с использованием справочной информации о выпускаемых типах марок с улучшенными технологическими свойствами, назначения, экономических эффектах, которые дает применение марок, рекомендациях по применению марок для различных изделий. Основная линия пластмасс для данного применения по вязкости может быть найдена по рис.2.4.

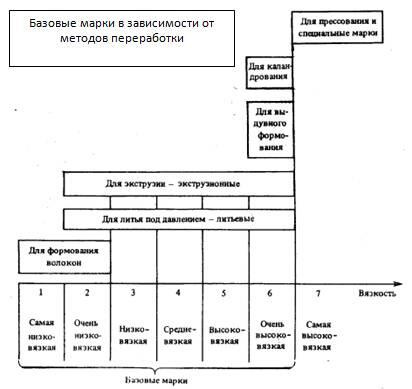

Рис. 2.4. Распределение базовых марок полимеров по методам переработки в зависимости от вязкости.
Распределение базовых марок полимеров по методам переработки и характерным группам изделий приведены в табл.2.1.
Табл. 2.1. Распределение базовых марок полимеров по методам переработки и характерным группам изделий [2]
2.3. Материалы для изготовления уплотнений арматуры
Пластмассы широко используются для седел арматуры. Благодаря им появился целый класс арматуры, называемый арматурой с мягкими уплотнениями. С качественным ростом их свойств и упрощения их переработки, количество используемых пластмасс, например, взамен резиновых и, особенно металлических седел и уплотнений будет возрастать.
В настоящее время пластмассы наиболее широко используются для изготовления деталей или для облицовки внутренних поверхностей, непосредственно соприкасающихся с коррозионными средами.
В и н и п л а с т представляет собой твердую негорючую пластмассу, получаемую путем термической пластификации поливинилхлоридных смол. Обладает высокой химической стойкостью против действия многих агрессивных сред кислот, щелочей и их растворов. Из винипласта изготовляются детали кранов и пр. Он используется также в качестве материала для защитного покрытия. Применяется для рабочей среды с температурой до 4060°С.
Среди неметаллических коррозионно стойких материалов особое место занимает ф т о р о п л а с т (политетрафторэтилен C2F4), так как является наиболее коррозионностойким пластмассовым материалом. Молекулу фторопласта можно представить в виде молекулы полиэтилена, в которой атомы водорода замещены атомами фтора. В разных странах он получил разное название: в США тефлон, галон; в Англии флюон; в Японии полифлон; во Франции сорефлон; в Италии альгофлон; в ФРГ хостафлон.
Наибольшее применение получил фторопласт 4, выпуск которого составляет 80 90% от всех фторполимеров. Он представляет собой порошок белого цвета плотностью 2,2 г/см3. Фторопласт при нагревании до 327°С плавится, но расплав имеет высокую вязкость и остается в высокоэластичном состоянии до температуры 415°С, выше которой он разлагается с выделением ядовитого газа.
Фторопластовые детали изготавливают механической обработкой из заготовок в виде труб или листов, которые получаются прессованием порошка при давлении 35100 МПа и последующим спеканием при температуре 365385°С. Таблетки из фторопласта, полученного эмульсионным методом полимеризации, можно перерабатывать способом экструзии при давлении 10120 МПа, получая, таким образом, трубы, ленты, профили. После экструзии изделия подвергают спеканию при температуре 370°С.
По химической стойкости фторопласт 4 превосходит платину, графит, кварц и все известные синтетические материалы. Его коррозионная стойкость сохраняется в широком интервале температур (от 269 до +250°С). Для того чтобы обеспечить нормальную герметичность затвора, в рабочей среде не должно быть твердых частиц размером более 70 мкм по наибольшему измерению.
Элементарный фтор и его галогениды медленно взаимодействуют с фторопластом, а расплавленные и нерастворенные щелочные металлы разрушают поверхность фторопласта, но вглубь материала не проникают. Высокая химическая стойкость фторопласта обусловлена прочным взаимодействием фтора с углеродом, а также тем, что атомы фтора экранируют атомы углерода. Фторопласт изолятор с высокими значениями электрической прочности при температурах от 269 до +260°С. Электротехнические детали из фторопласта имеют высокие диэлектрические свойства.
Фторопласт 4 не смачивается водой и не набухает, по внешнему виду напоминает парафин, имеет низкий коэффициент трения. Ползучесть материала зависит от контактного давления и температуры. Фторопласт 4 используется для изготовления деталей кранов, клапанов, труб, сильфонов, прокладок, мембран, сальниковых набивок и различных деталей электроаппаратуры. Фторопласт 3 применяется для температуры до 70°С, выпускается в виде плит толщиной 18 мм, трубок, шнура, используется также для покрытия шероховатых металлических поверхностей, предварительно нагретых до температуры 275°С. При изготовлении седел лист фторопласта обычно обрезается по размеру будущего уплотнения и механически обрабатывается.
