Рис.1. Уплотнение
Герметичные уплотнения широко применяют во многих направлениях техники и технологий. От их работоспособности в значительной степени зависят функциональные возможности разных видов оборудования. Сама же работоспособность уплотнительных элементов в значительной степени определяется свойствами материалов, из которых они изготовлены. Поэтому к выбору этих материалов производители подходят очень ответственно.
В соответствии с «ГОСТ 24856-2014. Арматура трубопроводная. Термины и определения» уплотнение в трубопроводной арматуре это совокупность сопрягаемых элементов, обеспечивающих необходимую герметичность подвижных или неподвижных соединений деталей и узлов. А уплотнительная поверхность это поверхность сопрягаемого элемента, контактирующая с уплотнительным материалом или непосредственно с поверхностью другого сопрягаемого элемента при взаимодействии в процессе герметизации.
Уплотнения арматуры выполняют важнейшую функцию, значение которой переоценить невозможно, ведь герметичность определяет надежность трубопроводной арматуры, а потому является ее наиважнейшим качеством. Герметичность обеспечивают различные уплотнения: уплотнение затвора арматуры, сильфонное уплотнение, сальниковые уплотнения арматуры, уплотнения между отдельными фрагментами крышкой и корпусом, например. Есть еще уплотнения соединительных патрубков, где используют материалы для уплотнения резьбовых соединений и материалы для уплотнения фланцевых соединений. Как свидетельствует статистика, более половины случаев выхода трубопроводной арматуры из строя происходит по причине износа уплотнительных поверхностей, приводящего к снижению герметизирующей способности уплотнительных соединений.
Износ уплотнительных поверхностей
Износ уплотнительных поверхностей явление многогранное, включающее не только наиболее очевидный механический износ, возникающий из-за трения контактирующих поверхностей при открытии и закрытии затвора арматуры, но также коррозионный и эрозионный износ. Коррозионный износ обусловлен воздействием рабочей среды, а его масштабы ее агрессивностью, т. е. химической активностью, проявляющейся в готовности вступать в химические реакции с материалом уплотнения. Эрозионный износ уплотнительных поверхностей следствие газодинамического или гидродинамического воздействия на них рабочей среды. Особенно высокой эрозионной стойкостью должны обладать материалы уплотнений трубопроводной арматуры, работающей при высоком давлении.
Наиболее интенсивному износу подвержены подвижные элементы уплотнений. Так, в очень сложных условиях функционируют уплотнительные кольца в самом распространенном типе трубопроводной арматуры задвижках, при каждом открывании-закрывании запорного органа которых имеет место интенсивное трение уплотнительных поверхностей затвора.
Степень износа уплотнительных поверхностей зависит от того, насколько внутренняя структура материала уплотнения способна противостоять действию внешних нагрузок с учетом таких их особенностей, как характер распределения, вид, интенсивность.
Материалы уплотнительные, прокладочные, герметизирующие
Классифицируя материалы, используемые для изготовления трубопроводной арматуры, те из них, которые служат для обеспечения герметичности, часто разделяют на несколько групп уплотнительные, прокладочные, герметизирующие.
Уплотнительные материалы применяют для создания уплотнительных поверхностей затворов трубопроводной арматуры. Прокладочные для изготовления уплотнительных прокладок. Герметизирующие для герметизации узлов прохода через крышку корпуса шпинделя или штока. Такое разделение, несмотря на то, что всеми перечисленными категориями материалов решается общая задача обеспечить заданную герметичность арматуры объяснимо, поскольку в наборе требований, которым они должны соответствовать, существуют определенные различия. Так, наряду с необходимой всем им упругостью, материалы уплотнения затворов обязательно должны обладать антифрикционными свойствами, совсем необязательными для прокладочных материалов.
Материалы для мягких уплотнений затвора
Сегодня, благодаря развитию химических технологий, в качестве материалов для уплотнения широко используют мягкие неметаллические материалы. Хотя нельзя не отметить, что мягкое уплотнение затвора трубопроводной арматуры появилось намного раньше обычно ассоциируемых с ним полимеров. Уже в древности для этого применяли обыкновенную сыромятную кожу. И сегодня она продолжает служить в качестве материала уплотнительной поверхности затвора, но конкурировать на равных с продуктами современных химических технологий ей очень сложно.
Использование неметаллических уплотнительных материалов с низким модулем упругости позволяет обеспечить требуемую герметичность без значительных усилий уплотнения, сопровождающихся дополнительным нагружением узлов трубопроводной арматуры.
Теоретический задел для получения полимерных материалов был создан фундаментальной наукой еще в XIX столетии. Но начало продолжающегося до сих пор технологического прорыва приходится на 30-е годы XX столетия. Именно к этому времени относится появление ПВХ (поливинилхлорида) или широко применяемого для изготовления уплотнений трубопроводной арматуры фторопласта. Последний был получен в 1938 году. Его другое название тефлон, является торговой маркой, зарегистрированной компанией DuPont.
Сегодня фторопласт (он же тефлон, политетрафторэтилен, материал уплотнения PTFE (Polytetrafluoroethylene)) получил чрезвычайно широкое распространение при устройстве уплотнительных поверхностей затворов трубопроводной арматуры. Фторопласт обладает высокой химической стойкостью и почти безразличен к воздействию кислот, щелочей и растворителей. Он сохраняет свои физико-механические параметры в широком диапазоне температур, имеет низкий коэффициент трения. И при этом экологически безвреден. Есть, правда, одно «но» текучесть даже при сравнительно небольших нагрузках. Для улучшения физико-механических показателей его армируют стекловолокном или т. н. «углеволокном».
Перспективным материалом для изготовления уплотнений является термопласт PEEK (Poly-etheretherketone или Полиэфирэфиркетон), обладающий высокой износостойкостью и сохраняющий механические свойства при температуре до 300OC. Важное качество PEEK устойчивость к воздействию водяного пара. Его использование позволяет получить износоустойчивое и термостойкое уплотнение.
Широкое распространение получили эластомеры материалы, которые при приложении небольших усилий способны значительно деформироваться, а после снятия нагрузки немедленно возвращаться в исходное положение.
В качестве материала для уплотнений затворов трубопроводной арматуры используются различные резины. Высокой прочностью и хорошей сопротивляемостью к истиранию обладают резины на основе СКН (бутадиен-нитрильного каучука).
Достаточно широко для изготовления седловых уплотнений применяется EPDM материал уплотнения, относящийся к синтетическим эластомерам. Этиленпропиленовый каучук или этилен-пропилен-диен-каучук (аббревиатура EPDM означает Ethylene Propylene Diene Monomer rubber) отличается хорошими механическими свойствами и может работать в широком от минус 500C до плюс 150OC температурном диапазоне. Материал устойчив к высокотемпературным и агрессивным рабочим средам горячей воде, пару, щелочам. Русская аббревиатура СКЭП (двойной) или СКЭПТ (тройной) этиленпропиленовый каучук.
NBR материал уплотнения, также являющийся эластомером, только на другой акрил-нитрил-бутадиен-каучуковой основе. Обладает высокой твердостью и достаточно высокой износостойкостью. В уплотнениях затворов трубопроводной арматуры также используется H-NBR гидрированный акрил-нитрил-бутадиен-каучук.
Сополимеризацией фторсодержащих мономеров получают т. н. фторкаучуки (или фторорганические каучуки, фторэластомеры). Присутствие фтора делает их термостойкими и устойчивыми к воздействию многих агрессивных сред. В России применительно к этим материалам используется аббревиатура СКФ. Материал уплотнения FKM (Fluorinated propylene monomer) и FPM (Fluorocarbon) это разные у различных занимающихся стандартизацией организаций, названия одного и того же продукта. Материал уплотнения Viton торговая марка. FKM (FPM) материал уплотнения, имеющий набор важных качеств: высокую теплостойкость, хорошую износостойкость и стойкость к абразивному истиранию, химическую инертность
По материалам сайта www.armatek.ru [5]
Для сравнения приведем материалы, которые использует известная американская компания Jamesbury для своих шаровых кранов и поворотных затворов.
2.5. Кейс. Материалы для уплотнений компании Jamesbury
Компания Jamesbury производит арматуру с полимерными седлами, начиная с 1956 года, и накопила значительный опыт в эксплуатации подобной арматуры.
Ее наиболее используемые типы пластмасс для шаровых кранов показаны ниже, табл.1.

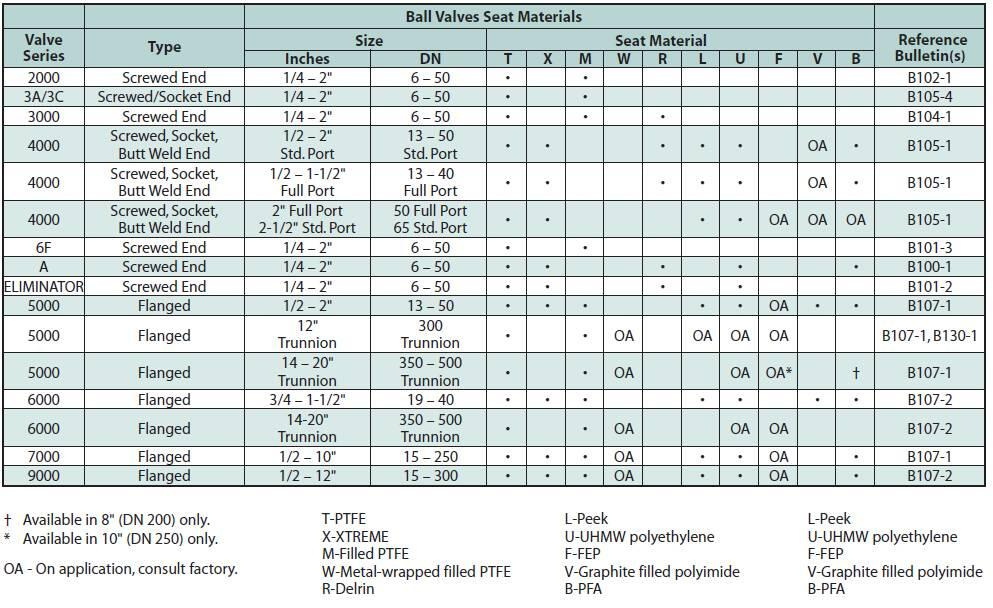

Табл. 1. Материалы для полимерных седел шаровых кранов компании Jamesbury
Компания производит шаровые краны и обеспечивает их разнообразными седлами из разных пластмасс, как для массового, так и специального применения. Главной задачей выбора материалов седел является надежность и устойчивая работа в как можно большем периоде эксплуатации.
Компания учитывает такие важные факторы, определяющие надежность отсечки, как природа рабочей среды. Жизнь седла в большой степени зависит от давления, температуры, степени скачков и флуктуации давления и температуры, скорости потока, скорости работы клапана, частоты циклов открытия-закрытия. Все эти параметры можно обнаружить в реальной эксплуатации. Правильный выбор седла должен противостоять всем этим факторам.
PTFE (T)
Основной тип материала седла шаровых кранов это чистый PTFE, обеспечивающий работоспособность седла при Т -730С до 2040С и химическую совместимость для множества разнообразных химических сред, также как и для работоспособности в условиях радиации.
Наполненный PTFE (M)
Наполненный или армированный PTFE сочетает в себе все свойства чистого PTFE по химической стойкости, но способен работать при более высоких температурах до 2600С при диаметрах до DN150 мм. Седла для больших номинальных диаметрах работают при температурах до 2320С.
PTFE С НАПОЛНИТЕЛЕМ И МЕТАЛЛИЧЕСКИМ ПРОТЕКТОРОМ (W)
PTFE с наполнителем и металлическим протектором является подвидом наполненного PTFE. Эти седла специально разработаны для условий эксплуатации с частыми гидравлическими ударами. Одно из главных применений в целлюлозно-бумажных комбинатах на участках выдува варочных котлов.
