Специалисты из США, изучив многочисленные обломки Фау-1, методом обратного инжиниринга воспроизвели (JD-1, опытная), и в 1944 году запустили в производство копию ракеты под обозначением Republic JB-2 Loon. В отличие от прототипа, американская ракета оснащалась радиокомандной системой наведения, и на дальности 160км показывала КВО в 400 метров.
Советские попытки скопировать Фау-1 («Изделие 10») успехом не увенчались, однако и в СССР, и в США дальнейшие работы в этом направлении продолжились, и привели к появлению отдельной ниши высокоэффективного, высокоточного оружия: крылатых ракет морского, воздушного и наземного базирования.
Первыми крылатыми ракетами, к которым можно в полной мере применить определение «сверхточных», по праву можно считать противокорабельные ракеты AGM/RGM/UGM-84 «Harpoon» (Гарпун, фото.2) и «Exocet» (Экзосет, фото.3).

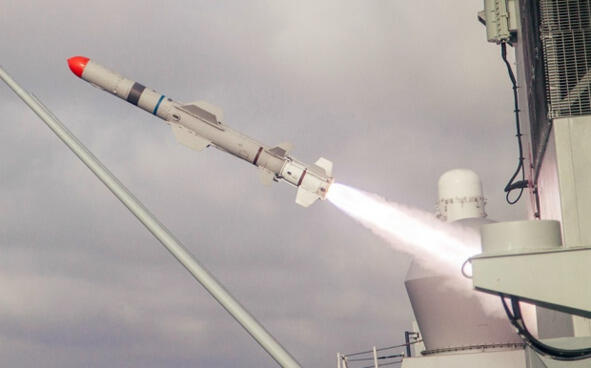

Фото 2. ПКР Harpoon AGM-84 (www.fas.org.)
«Гарпун» получил боевое крещение во время ирано-иракской войны, в ходе которой активно применялся иранской стороной.
ПКР «Гарпун», в зависимости от носителя, имеет обозначения AGM (авиационное базирование), RGM (корабельное), UGM (подводное). С момента начала производства в 1975 году и по сегодня, ракета состоит на вооружении, и претерпела ряд модернизаций. В зависимости от модификации и носителя, ПКР имеет дальность действия 90280км, БЧ массой 225235 кг, маршевую скорость 0,850,95М. Тип головки самонаведения (ГСН) ИНС+ активная радиолокационная ГСН (АРЛ ГСН); ИНС+АРЛ/инфракрасная ГСН; ИНС+АРЛ+ спутниковая (NAVSTAR). КВО ракет составляет менее 10 м. Ракета оснащена турбореактивным маршевым двигателем. Наведение происходит в два этапа. На первом ракета следует к цели по курсу, согласно показаниям ИНС. На конечном участке включается ГСН ракеты, и происходит поиск и захват цели. Атака может производиться двумя способами: на сверхмалой высоте, 24 м., параллельно поверхности воды; либо выполняя маневр «горка», резко набирая высоту до 1800м. и пикируя на цель.
Французская ПКР «Exocet» (Экзосет, Летучая рыба) была разработана в 1974 году и является одной из первых ракет данного класса. В зависимости от модификации, ракета имеет массу от 655 до 870 кг, длину 4,696 метров, бронебойную БЧ массой 165 кг. При скорости на маршевом участке 0,93М, дальность полёта составляет от 40 до 180 км, в зависимости от модификации, носителя и высоты пуска (при пуске с воздушного судна). Система наведения ИНС+АРЛ ГСН.
Впервые в боевых условиях ракета была применена аргентинской стороной против англичан в Фолклендском конфлике, потопив несколько судов, в том числе эсминец УРО «Шеффилд». ПВО английских кораблей оказалась крайне неэффективной против подобных атак.
Ракеты были неэффективны против низколетящих ракет, а малокалиберная автоматическая артиллерия на кораблях практически отсутствовала. Ряд экспертов отмечали, что если бы к началу войны Аргентина получила все 28 заказанных ракет, а не только 5 из них (остальные не были поставлены из-за начавшейся войны и связанного с ней эмбарго на поставки любого вооружения), то ход конфликта был бы иным, вплоть до победы аргентинцев.

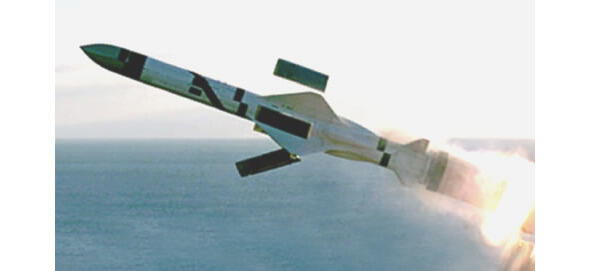

Фото 3. Ракета «Exocet» в момент старта. (Фото с сайта vpk.name)
Достаточно широко «Exocet» применялась и в ходе ирано-иракской войны, Ираком. С 1981 по 1988 годы иракские ВВС провели более 400 атак, применив при этом по кораблям противника примерно 600 ПКР «Экзосет», средний процент попаданий которых составил более 40% (250 из 600). Количество потопленных иранских кораблей составило 115.
Аналог двух выше упомянутых ракет на вооружении армии Российской Федерации ракета Х-35 (комплекс «Уран»). Может применяться с самолётов, вертолётов, кораблей, а также наземных береговых комплексов «Бал». Разработка комплекса началась в 1983 году, однако из-за технических проблем, а затем и череды политических, производство началось лишь во второй половине 90ых годов. Представляет собой крылатую ракету классической схемы. Оснащена маршевым турбореактивным двигателем. Имеет длину 4,4м (3,85 в авиационном варианте, без ускорителя). Стартовая масса 520670 кг (в зависимости от модификации и носителя); система наведения ИНС+ АРЛ ГСН.

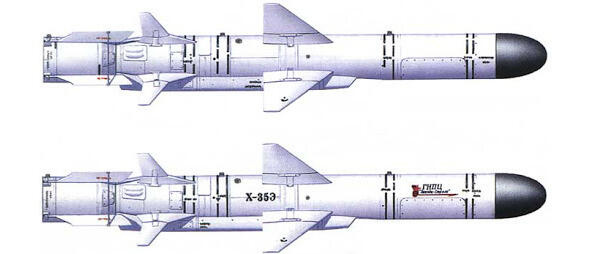

Фото 4. Х-35 (http://www.airwar.ru/weapon/pkr/x35.html)
Масса боевой части 145 кг. Максимальная дальность пуска- 130км (260км для модификации Х-35У). Высота полёта составляет 1015 метров, а на конечном участке ракета снижается до 35м. Скорость маршевая- 0,85М [2].
Современные крылатые противокорабельные ракеты, оснащённые турбореактивными двигателями, в основном имеют схожий внешний вид, размеры и основные технические характеристики, поэтому достаточно ограничиться приведёнными примерами, чтобы получить представление о данном классе оружия.
Следующий класс КР, который рассмотрим, это крылатые ракеты оперативно-тактического и стратегического назначения.
Первой войной, в ходе которой был массово применён данный тип ракет, стала война в Ираке 1991 года, известная как операция «Буря в пустыне» (Operation Desert Storm). Боевые действия послужили испытательным полигоном для ракет семейства «Томагавк», которые показали себя с наилучшей стороны, и далее со стороны США применялись во всех боевых действиях.
Ракета BGM-109 была разработана в рамках программы ВМС США SLCM (Sea Launched Cruise Missile) и в 1983 году поступила на вооружение ВМС в модификациях BGM-109 TLAM-N и TASM, с ядерной и обычной осколочно-фугасной (ОФ) БЧ соответственно. Позже было разработано целое семейство ракет- наземного, воздушного, надводного и подводного базирования, с различными типами БЧ: ядерными, фугасными, осколочно-фугасными, полубронебойными и кассетными. В соответствии со стандартом, в зависимости от носителя ракеты обозначаются BGM, RGM и UGM-109. Во всех модификациях ракета имеет одинаковые размеры. Длина составляет 5550/6290 (с ускорителем) мм, диаметр 517мм, размах крыльев 2620мм. Масса, в зависимости от модификации, 11801600кг; дальность полёта от 460 до 2500км. Скорость маршевая- 0,75М. Система управления на маршевом участке ИНС+ TERCOM (Terrain Contour Matching- отслеживание рельефа местности). Точность (КВО) составляет 825 метров [3], [4], [5].
Всего, с момента принятия на вооружение, в боевых действиях США применили свыше 2000 ракет. Во всех случаях применение их характеризовалось массовостью. Так, в ходе операции «Буря в пустыне», было запущено 297 ракет; 282 из них успешно поразили заданные цели.
Во время операции «Союзная сила» в Югославии с различных носителей было запущено более 700 ракет.
Ближайшим аналогом ракеты BGM-109, ориентируясь на данные открытых источников, можно считать российскую ракету «Калибр». Точные характеристики состоящих на вооружении ВС РФ ракет засекречены, и данные по ним разнятся.
Отталкиваясь от известных ТТХ экспортных модификаций, можно сказать, что размеры ракет в зависимости от модификации, составляют 62008200мм в длину, при диаметре 533мм. Стартовая масса- 12002200кг. Масса обычной БЧ 200450кг. Дальность полёта составляет от200300км у экспортных модификаций, до 14001600км у ракет на вооружении РФ5. Система управления и наведения ракет- ИНС, ГЛОНАСС/GPS, РЛГСН. Скорость маршевая- 0,8М. Высота полёта 1020м над морем и 50150м над сушей.

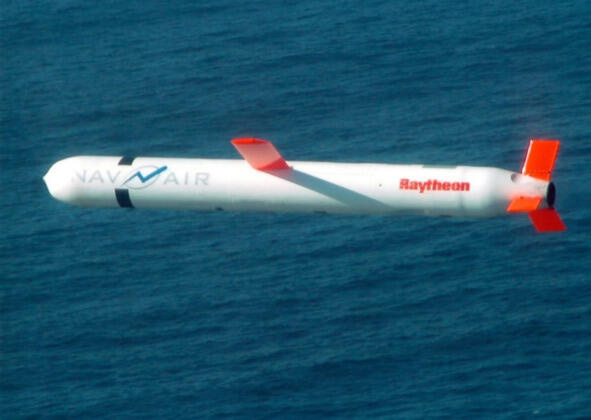

Фото 5.BGM-109 Tomahawk Block 4 (wikimedia.org/wiki/File:) Tomahawk_Block_IV_cruise_missile)

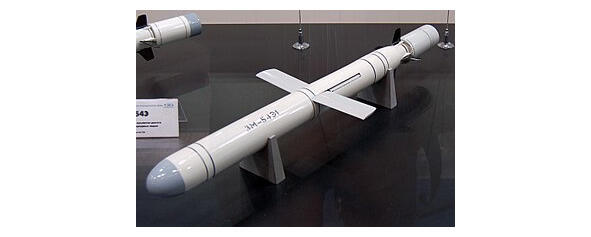

Фото 6. Ракета «Калибр» (militaryarms.ru)
В 1995 году в США стартовала программа JASSM- Joint Air to Surface Standoff Missile, с целью создания единой (межвидовой) ракеты класса «воздух-поверхность», запускаемой вне зоны ПВО противника. В апреле 1998 года компания Lockheed Martin выиграла контракт на производство ракет AGM-158. Производство с 1998 года [6].
Ракета (фото 7) предназначена для поражения важных, высокозащищённых стационарных и перемещаемых (квазистационарных) целей, в любых метеоусловиях и в любое время суток. Создана с использованием технологии «стелс» (малая радиолокационная заметность). Система наведения состоит из ИНС с коррекцией от спутниковой системы геопозиционирования GPS, с высокой степенью радиоэлектронной защиты, и ИК ГСН с системой автономного распознавания целей, которая включается на конечном участке наведения. Корпус ракеты выполнен из углепластика. Силовая установка турбореактивный двигатель. Боевая часть проникающая, имеет массу 450кг. Корпус БЧ выполнен из прочного вольфрамового сплава. Содержит 109кг взрывчатого вещества. БЧ может проникать в грунт на глубину 6,524 метра и пробивать железобетонные укрытия толщиной 1,22 метра. Разработана также модификация AGM-158 JASSM-ER увеличенной дальности.
Длина ракеты- 4270мм, размах крыла- 2400ммю Масса ракеты- 1020кг. Маршевая скорость 0,650,85М. Точность (КВО) не более 3м. Дальность полёта: AGM-158A JASSM 360км, AGM-158B JASSM-ER- до 1000км [6;7]. Первое применение состоялось 14 апреля 2018 года во время американского удара по Сирии. По заявлениям Пентагона, все 19 выпущенных ракет достигли своих целей.
Носителями ракет являются как стратегические бомбардировщики В-1, В-2 и В-52Н, так и тактические истребители-бомбардировщики F-16, F/A-18 и F-15E. Так же ракета интегрируется в систему вооружения истребителя 5-го поколения F-35. Таким образом, существенно меняются роль и возможности тактической авиации.

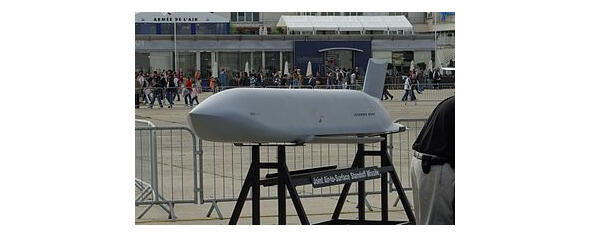

Фото 7. AGM-158A JASSM
(https://wikimedia.org/wiki/File:AGM-158_Joint_air-to-surface_standoff_missile.jpg)
В последние два десятилетия резкий технологический скачок пережил военно-промышленный комплекс Турции, что позволило турецким компаниям тоже оказаться в ряду ведущих производителей высокотехнологичных вооружений, в том числе и крылатых ракет.
В 2006 году компания ROKETSAN начала разработку крылатой ракеты, которая была принята на вооружение в 2012 году под обозначением SOM (фото 8). Основным носителем является многоцелевой истребитель-бомбардировщик F-16. Планируется также, что носителями SOM станет и БПЛА турецкого производства Akinci.
Существует 4 варианта ракеты с бронебойными, осколочно-фугасными и проникающими БЧ. Во всех вариантах ракета оснащена турбореактивным двигателем. Стартовая масса не превышает 660 кг (SOM-B2). Длина ракеты 3657мм. Размах крыла 2600мм. Масса БЧ 230 кг. Система наведения комбинированная, ИНС, спутниковая GPS с коррекцией по рельефу местности, и ИК ГСН с системой распознавания цели на конечном участке. ИК ГСН также позволяет проводить сверку с путевыми контрольными точками, цифровые изображения которых загружены в бортовой компьютер. Одна из модификаций имеет также систему онлайн-обмена данными, что позволяет управлять ракетой на траектории с помощью оператора. Максимальная дальность- 185км (SOM-J) и 250км- SOM-A. Маршевая скорость 0,94М. Точность (КВО) 5м.
