Малошумность подобных БПЛА, связанная с низким уровнем шума бесколлекторных электродвигателей, малая масса и линейные размеры, небольшая высота полёта и скорости порядка 30 м/c, делают проблематичным их своевременное визуальное обнаружение. Для РЛС комплексов ПВО небольшие пластиковые аппараты практически невидимы. Всё это делает их весьма серьёзным оружием, и потребует пересмотра тактики, а также новых решений проблемы ПВО, как передовых частей, так и объектов в тылу.
Рассмотрим также один из российских аналогов, представляющий интерес. Серия УББ (Управляемый Барражирующий Боеприпас) от «Холдинг Специндустрия», представлен в двух вариантах: УББВ-V600 (воздушный) и УББН-V600 (наземный) (фото 18 и 19).
В воздушном варианте носителями УББВ предполагаются ударные БПЛА и вертолёты. Масса изделия-5кг. Масса полезной нагрузки (БЧ) до 1,5кг. Дальность действия до 40км (при наличии ретранслятора). Размах крыла около 1 метра. Скорость барражирования 80100 км/ч; скорость атаки на цель (пикирования) до 250 км/ч.
Наземный вариант УББН немного отличается внешне, имея аэродинамическую схему «тандем». Имеет меньшую массу (4кг) и массу БЧ 1кг. Дальность полёта составляет 15км, при скорости 80100 км/ч. Скорость в пикировании до 150 км/ч. Полёт обеих модификаций может управляться в ручном и автоматическом (ГЛОНАСС/GPS) режимах.

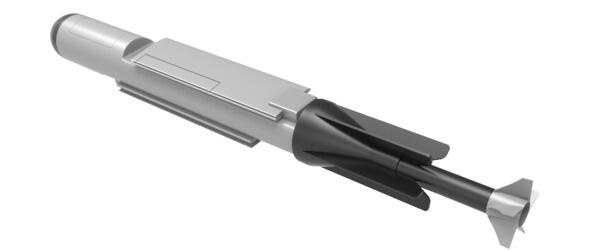

Фото 18. УББВ-V600 (фото с сайта okbso.aero)

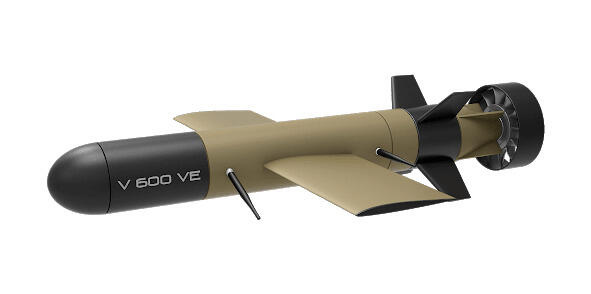

Фото 19. УББН-V600 (фото с сайта okbso.aero)
Атака цели в модификации УББН только в режиме ручного управления. Для обеих модификаций ручное управление осуществляется с компактной мобильной станции управления.
Таким образом, малогабаритные лёгкие БПЛА, сами по себе являясь опасным оружием, способным наносить точечные избирательные атаки, ещё большую опасность будут представлять при их групповом применении, в рамках «тактики роя». При автономной работе, и отсутствии канала связи с операторами, противодействие таким БПЛА также будет сложной задачей и для систем РЭБ. А ввиду их маловысотности, применении композитных материалов в их конструкциях, и очень малой их ЭПР, чрезвычайно сложной, а порой и невыполнимой задачей представляется их обнаружение радиолокационными станциями войсковых комплексов ПВО.
4.Разведывательно-ударные многоцелевые БПЛА и ударные БПЛА-камикадзе среднего и большого радиуса действия.
Самым известным представителем класса многоцелевых разведывательно-ударных БПЛА наверное, является американский MQ-1 Predator (Хищник). Был принят на вооружение в 1995 году в версии RQ-1. С момента появления применялся в Ираке, Югославии, Ливии, Афганистане. В 2001 году с «Предатора» впервые были выполнены испытательные пуски ракет AGM-114 Hellfire. В дальнейшем на базе MQ-1 был разработан MQ-9 Reaper, иногда называемый Predator B (фото 20). Принят на вооружение в 2001 году, и с тех пор широко применяется для патрулирования и нанесения ударов в Афганистане, где MQ-9 неоднократно применяли УАБ и ракеты Hellfire по силам талибов. Широко применяется так же для патрулирования и контроля границы с Мексикой. С 2007 года выполняли боевые полёты в Ираке. Широко применяются в Сирии и Йемене. БПЛА имеет автономность действия до 14 часов, при полной нагрузке. Максимальная высота полёта составляет 15.000 метров. Дальность действия- 1900км. Масса полезной нагрузки составляет 1700кг. Максимальная скорость- 400км/ч, крейсерская- 300 км/ч. Длина БПЛА- 11 метров, размах крыла- 20м. Беспилотник имеет 6 узлов подвески вооружения. Может нести до 4 ракет «воздух-поверхность» AGM-114 Hellfire, УАБ GBU-12 или УАБ GBU-38 JDAM. Оптико-электронная система на подвесной подфюзеляжной гиростабилизированной платформе включает в себя телевизионную и тепловизионную камеры, и лазерный дальномер-целеуказатель, способный наводить на цели весь спектр боеприпасов НАТО с лазерными полуактивными ГСН.
Радиолокационная станция AN/APY-8 Lynx II, размещённая в носовом обтекателе, способна работать в режиме картографирования. MQ-9 несколько раз модернизировался: была увеличена продолжительность полёта (по разным данным, до 3337 часов), масса полезной нагрузки, изменён состав бортовой радиоэлектронной аппаратуры, применён более мощный двигатель. В сравнении с пилотируемыми ударными самолётами, БПЛА имеют ряд преимуществ. Так, MQ-9 в сравнении с F-16, имеет меньшую стоимость закупки и эксплуатации8, большая продолжительность полёта, отсутствие риска потери пилотов. Последнее обстоятельство особенно актуально, если противник обладает сколь-нибудь серьёзной ПВО. Так, по опубликованным официальным данным, в ходе операции «Буря в пустыне» в 1991 году в Ираке, силы антииракской коалиции потеряли 46 различных самолётов, в том числе 7 F-16 и 6 А-10. Потери же БПЛА гораздо менее чувствительны- ввиду отсутствия человеческих жертв, пленных пилотов, а также значительной финансовой разницы в цене самих летательных аппаратов.
Фото 20. БПЛА MQ-9 Reaper (af.mil)
В настоящее время БПЛА MQ-9 Reaper составляют основу парка ударных беспилотных аппаратов на вооружении ВВС США. В связи с их постепенным устареванием, ВВС США намерены постепенно заменить MQ-9 на новый ударный БПЛА, тендер на разработку и производство которого будет объявлен в ближайшие годы. Снять с вооружения MQ-9 планируется в 2030 году [11]. Согласно требованием ВВС, преемник должен получить новые технологии, благодаря которым превзойдёт MQ-9. Речь, в частности, идёт об открытой архитектуре комплекса вооружений, высокой автономности БПЛА, и технологиях ИИ.
Почти полной копией беспилотников MQ-1 Predator и MQ-9 Reaper, с небольшими внешними отличиями и схожими ТТХ, являются китайские БПЛА Wing Loong и Wing Loong2. Взлётный вес аппаратов, соответственно, 1100 и 4200кг, размах крыльев- 14 и 20,5 метров, максимальная высота полёта- 5000 и 9000 метров, продолжительность полёта- 20 и 32 часа. Масса полезной нагрузки (вооружения) 200 и 1100 кг соответственно. Могут нести корректируемые авиабомбы весом 25, 50 и 130кг, ракеты «воздух-земля» (противотанковые, с кумулятивной БЧ) AKD-10. Цена Wing Loong составляет около 1 миллиона долларов США (на 2019 год). БПЛА данного типа применялись Саудовской Аравией в ходе боевых действий в Йемене, и ливийской армией.
Заслуживает упоминания и разведывательно- ударный БПЛА более лёгкого класса, турецкий Bayraktar TB2 (фото 21). Представляет собой оперативно-тактический средневысотный БПЛА самолётного типа, двухбалочной конструкции. Время полёта с максимальной нагрузкой (до 150кг на 4х узлах подвески) до 12 часов; максимальная высота полёта- 8200м; радиус действия (удалённость от наземной станции управления) до 150км. Оснащён модулем электронно-оптической системы с лазерным дальномером-целеуказателем. Крейсерская скорость составляет 130 км/ч; максимальная- до 250 км/ч. Максимальный взлётный вес- 650кг. Вооружение: до 4 ПТУР UMTAS с лазерным наведением, либо планирующие малогабаритные УАБ MAM-L/MAM-C, в том же количестве. Дальность применения вооружения 810км. Первое боевое применение состоялось, по официальным заявлениям, в 2016 году, на юго-востоке Турции против курдских отрядов. В дальнейшем ТВ2 применялись в Сирии, в ходе операции ВС Турции «Оливковая ветвь» (2018 год), в Ливии (20192020 годы), в операции «Весенний щит» (Сирия, 2020)

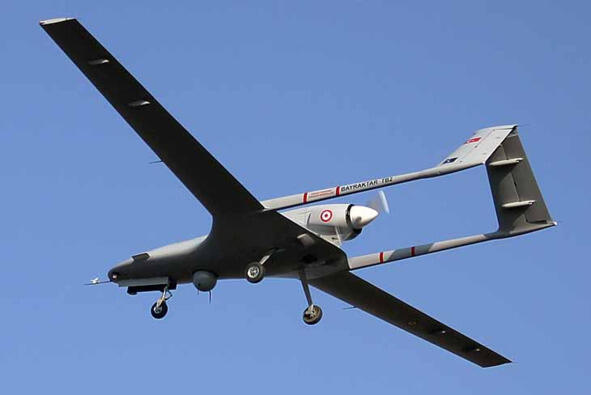

Фото 21. БПЛА Bayraktar TB2
год), а также в Нагорном Карабахе, осенью 2020 года. Благодаря беспрецедентно большому количеству кадров поражения военной техники, объектов и живой силы армянской стороны, снятых камерами с БПЛА, в большинстве случаев позиционируемых азербайджанской стороной как «удары Байрактара», а также поддержка армянской официальной стороной данной легенды в целях оправдания собственных просчётов и излишней самоуверенности, создали впечатление неуязвимости и крайней эффективности БПЛА ТВ2 [12]. На самом деле же, это далеко от истины. Детальный анализ огромного количества видеороликов и свидетельств реальных участников боевых действий, проведённый автором, показал, что собственно «Байрактары» поразили не более 3% целей, приписываемых им. Подавляющее большинство целей в ходе конфликта было поражено с помощью ствольной и реактивной артиллерии. На выложенных в интернет видеороликах в большинстве случаев съёмка велась с лёгких БПЛА-разведчиков (Orbiter-2M, квадрокоптеры); заснятые поражения техники, объектов, укреплений и живой силы осуществлялись самыми различными системами: ПТУР (в том числе Spike), корректируемыми артиллерийскими боеприпасами («Краснополь», либо «Квiтник»), БПЛА «AKBALU», ударной версией «Орбитера», и т. д. В целом, можно констатировать, что данный тип БПЛА эффективен против противника, не обладающего достаточно развитой системой ПВО, при отсутствии современных средств радиоэлектронной борьбы, либо, против противников с крайне низкой организацией системы управления и взаимодействия войск.
В Российской Федерации тоже ведутся работы по созданию ударных БПЛА, однако по объективной причине отсутствия заслуживающих внимания образцов и явного отставания РФ в этом классе вооружений, а также ввиду отсутствия опыта их боевого применения, примеры таких БПЛА рассматривать не будем.
В ходе последних вооружённых конфликтов находят широкое применение БПЛА-камикадзе ещё одной подкатегории, которые по своим характеристикам, а также спектру выполняемых задач, приближаются к оперативно-тактическим крылатым ракетам по западной классификации, MR UAV9. Подобные БПЛА имеют взлётный вес до 200кг, и радиус действия 100300км. Оснащаются достаточно мощными БЧ, и могут применяться для атак на корабли и катера, РЛС и элементы комплексов ПВО, поражения командных пунктов, штабов, складов и т. д. Примерами таких БПЛА являются израильские Hero-400 и Hero-900, IAI Harop.
В Российской Федерации тоже ведутся работы по созданию ударных БПЛА, однако по объективной причине отсутствия заслуживающих внимания образцов и явного отставания РФ в этом классе вооружений, а также ввиду отсутствия опыта их боевого применения, примеры таких БПЛА рассматривать не будем.
В ходе последних вооружённых конфликтов находят широкое применение БПЛА-камикадзе ещё одной подкатегории, которые по своим характеристикам, а также спектру выполняемых задач, приближаются к оперативно-тактическим крылатым ракетам по западной классификации, MR UAV9. Подобные БПЛА имеют взлётный вес до 200кг, и радиус действия 100300км. Оснащаются достаточно мощными БЧ, и могут применяться для атак на корабли и катера, РЛС и элементы комплексов ПВО, поражения командных пунктов, штабов, складов и т. д. Примерами таких БПЛА являются израильские Hero-400 и Hero-900, IAI Harop.
