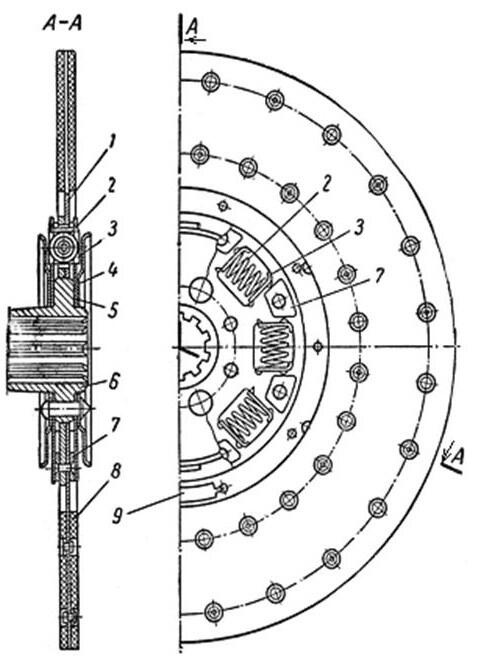

1 ведомый диск; 2 пружина гасителя; 3 опорная пластина; 4 маслоотражатель; 5 диск гасителя; 6 ступица ведомого диска; 7 фрикционная накладка гасителя; 8 фрикционная накладка ведомого диска; 9 балансировочная пластина
Рисунок 3.5 Ведомый диск сцепления автомобилей ЗИЛ
Ведомый диск сцепления соединяется со ступицей 6 при помощи восьми пружин 2. Каждая пружина вместе с двумя опорными пластинами 3 размещается в отверстиях ведомого диска 1 и диска 5 гасителя. Ступица 6 ведомого диска вместе с приклёпанными к ней с двух сторон дисками гасителя и маслоотражателями 4 (предохраняющими фрикционные накладки 8 от попадания на них масла со стороны ступицы) может поворачиваться относительно ведомого диска в обе стороны на небольшой угол, в пределах сжатия пружин. Для увеличения трения (гашение колебаний) в гасителе устанавливают фрикционные накладки 7. Крутильные колебания, возникающие на валах, вызывают угловые смещения ведомого диска относительно его ступицы вследствие деформации пружин, что сопровождается трением между дисками в гасителе и тем самым гашением колебаний.
Ведомый диск сбалансирован. Устранение дисбаланса производят установкой балансировочных пластин 9.
3.2.3 Двухдисковое сцепление автомобилей
На автомобилях КамАЗ сцепление (рисунок 3.6) установлено в картере 5, который изготовлен из алюминиевого сплава и выполнен заодно с картером делителя коробки передач. Картер 5 по передней привалочной плоскости соединяется болтами с картером маховика двигателя, а с задней стороны к нему крепится картер коробки передач.
Сцепление фрикционное, сухое, двухдисковое с периферийным расположением нажимных пружин. Ведущие, ведомые части и муфта выключения сцепления размещены в расточке маховика 1 под картером сцепления 5.
К ведущим частям сцепления относятся ведущий диск, состоящий из нажимного диска 4, кожуха 6, рычагов выключения 8, опорных вилок 7, двенадцати нажимных пружин 12 и среднего ведущего диска 2. Средний ведущий и нажимной диски имеют на наружной поверхности по четыре шипа, которые входят в пазы цилиндрической поверхности маховика и передают на ведущие диски крутящий момент от двигателя. При этом одновременно обеспечивается возможность осевого перемещения дисков 2 и 4.
К ведомым частям сцепления относятся два ведомых диска 3 Ведомые диски стальные, снабжены фрикционными накладками, изготовленными из асбестовой композиции, соединяются со своими ступицами каждый через гаситель крутильных колебаний пружинно-фрикционного типа.
Ступицы, ведомых дисков установлены на шлицах первичного вала коробки передач или делителя. Между кожухом 6 нажимным диском 4 установлены нажимные пружины 12, под действием которых ведомые диски зажимаются между нажимным диском и маховиком с суммарным усилием 1050012200 Н (10501220 кгс).

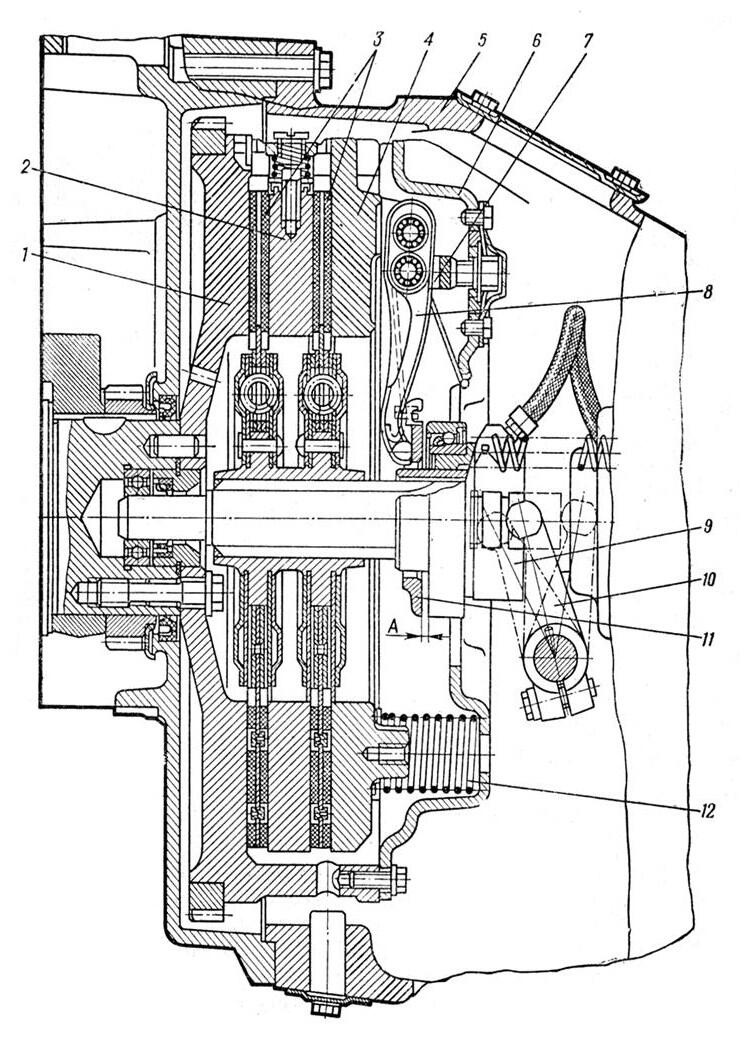

1 маховик; 2 средний ведущий диск; 3 ведомый диск; 4 нажимной диск; 5 картер; 6 кожух; 7 опорная вилка; 8 рычаг выключения; 9 муфта выключения с подшипником; 10 вилка выключения; 11 упорное кольцо рычагов выключения; 12 нажимная пружина; А зазор между упорным кольцом рычагов выключения и подшипником муфты выключения
Ступицы, ведомых дисков установлены на шлицах первичного вала коробки передач или делителя. Между кожухом 6 нажимным диском 4 установлены нажимные пружины 12, под действием которых ведомые диски зажимаются между нажимным диском и маховиком с суммарным усилием 1050012200 Н (10501220 кгс).
1 маховик; 2 средний ведущий диск; 3 ведомый диск; 4 нажимной диск; 5 картер; 6 кожух; 7 опорная вилка; 8 рычаг выключения; 9 муфта выключения с подшипником; 10 вилка выключения; 11 упорное кольцо рычагов выключения; 12 нажимная пружина; А зазор между упорным кольцом рычагов выключения и подшипником муфты выключения
Рисунок 3.6 Сцепление автомобилей КамАЗ
При включенном сцеплении крутящий момент передается от маховика через шиповое соединение на средний ведущий и нажимной диски, затем на фрикционные накладки; ведомых дисков и через гасители крутильных колебаний на их ступицы, которые установлены на первичном валу делителя передач. Когда сцепление включено, упорное кольцо рычагов выключения 11 отходит от подшипника муфты выключения 9 так, что образуется зазор А = 3,24,0 мм, обеспечивающий полноту включения сцепления.
При выключении сцепления муфта выключения с подшипником 9 через упорное кольцо 11 воздействует на внутренние концы рычагов выключения 8, которые поворачиваются на игольчатых подшипниках опорных вилок 7. Наружные концы рычагов выключения при этом отводят нажимной диск 4 от заднего ведомого диска 3. Средний ведущий диск 2 с помощью рычажного автоматического механизма, смонтированного на диске, самоустанавливается в среднее положение между торцами нажимного диска 4 и маховика 1, освобождая передний ведомый диск 3. Таким образом, между ведущими и ведомыми дисками сцепления при полном его выключении имеются зазоры, которые обеспечивают разъединение ведущих и ведомых частей и «чистоту» выключения сцепления.
На автомобилях Урал, КрАЗ и некоторых модификациях МАЗ с двигателями ЯМЗ-238 устанавливается двухдисковое сцепление, имеющее аналогичную конструкцию.
Кожух сцепления (рисунок 3.7) соединён с маховиком двумя установочными штифтами и шестнадцатью болтами с пружинными шайбами. Кожух изготовлен из листовой стали, усилен отбортовкой и ребром жёсткости. К внутренней стороне кожуха приварены контактной сваркой направляющие стаканы 25 для нажимных пружин. К кожуху крепятся нажимной диск 34, четыре рычага выключения 7 и двадцать восемь нажимных пружин 31.
Нажимной диск отлит из серого чугуна. На внешнем торце имеются четыре шипа, которыми диск центрируется в пазах маховика. Рабочая поверхность нажимного диска шлифована. На другой стороне диска отлиты бобышки для установки нажимных пружин и кронштейны для установки рычагов выключения. Нажимной диск статически балансирован. Балансировку производят путем высверливания металла из бобышек для нажимных пружин.
Между кожухом и нажимным диском расположены нажимные пружины 31, сцентрированные бобышками диска и направляющими стаканами. Для предохранения пружин от чрезмерного нагревания при пробуксовке сцепления, со стороны нажимного диска под пружины установлены теплоизолирующие шайбы 24 из прессованного асбестового картона толщиной 3 мм.

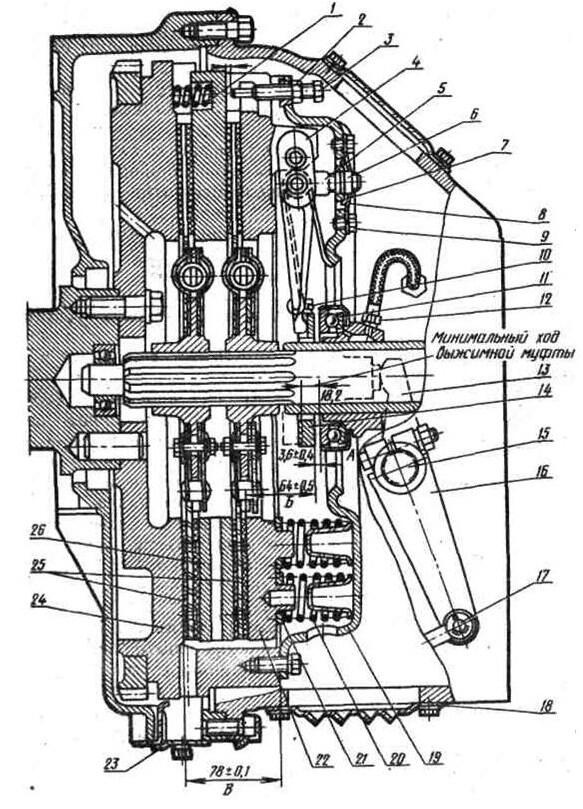

1 отжимная пружина; 2 контргайка; 3 регулировочный винт; 4 рычаг выключения; 5 вилка рычага выключения; 6 регулировочная гайка; 7 стопорная шайба; 8 опорная пластина; 9 болт крепления опорной пластины; 10 петля пружины рычага выключения; 11 муфта выключения сцепления; 12 шланг подачи смазки: 13 вилка выключения сцепления; 14 упорное кольцо; 15 вал вилки выключения; 16 рычаг вала вилки; 17 палец; 18 крышка люка картера сцепления; 19 кожух сцепления; 20 нажимная пружина; 21 термоизолирующая шайба пружины; 22 нажимной диск; 23 крышка люка картера маховика; 24 маховик; 25 ведомые диски; 26 средний ведущий диск
Рисунок 3.7 Сцепление ЯМЗ 238
Нажимные пружины изготовлены из стальной легированной проволоки и после навивки подвергаются дробеструйной обработке для повышения усталостной прочности. Усилие пружин обеспечивает создание необходимой силы трения для передачи крутящего момента от маховика через кожух 32 и нажимной диск 34 к ведомым дискам 37 сцепления.
Для выключения сцепления служат четыре рычага выключения 7. Каждый рычаг при помощи оси и игольчатого подшипника соединён с кронштейнами нажимного диска. Рычаги шарнирно связаны с кожухом четырьмя вилками 11 со сферическими регулировочными гайками 14, которые от проворачивания фиксируются стопорными шайбами, расположенными между гайками и опорными пластинами 13. Каждая пластина прикреплена к кожуху двумя болтами. Опорные концы рычагов выключения 7 входят в пазы упорного кольца 21 и прижаты к нему фасонными пружинами 15, изготовленными из стали.
Для выключения сцепления служат четыре рычага выключения 7. Каждый рычаг при помощи оси и игольчатого подшипника соединён с кронштейнами нажимного диска. Рычаги шарнирно связаны с кожухом четырьмя вилками 11 со сферическими регулировочными гайками 14, которые от проворачивания фиксируются стопорными шайбами, расположенными между гайками и опорными пластинами 13. Каждая пластина прикреплена к кожуху двумя болтами. Опорные концы рычагов выключения 7 входят в пазы упорного кольца 21 и прижаты к нему фасонными пружинами 15, изготовленными из стали.
Нажимной диск в сборе с кожухом отбалансирован статически путем снятия металла по ободу нажимного диска.
Средний ведущий диск 36 отлит из серого чугуна. Он расположен между маховиком 3 и нажимным диском 14. На внешней окружности среднего ведущего диска имеются четыре шипа, посредством которых диск центрируется в пазах маховика. Для охлаждения диска предусмотрены радиальные пазы. Рабочие поверхности диска шлифованы. Он статически отбалансирован высверливанием металла с поверхности внешнего цилиндрического торца.
3.3 Приводы выключения сцепления
Выключение и включение сцепления на автомобиле происходит при помощи привода выключения. На изучаемых автомобилях можно выделить три основные вида приводов выключения сцепления: механический, гидравлический с пневмогидроусилителем и механический с пневмоусилителем.
3.3.1 Механический привод выключения сцепления
Механический привод включает в себя педаль 1 сцепления (рисунок 3.8), выжимной подшипник 3, вилку 6 выключения сцепления, рычаг 9 вилки и тягу 8.
Нажатием на педаль 1 с помощью тяги, рычага и вилки перемещается вперед выжимной подшипник 3. Он нажимает на внутренние концы рычагов выключения 4, которые наружными концами отводят нажимной диск от маховика, освобождая ведомый диск, т.е. сцепление выключается.

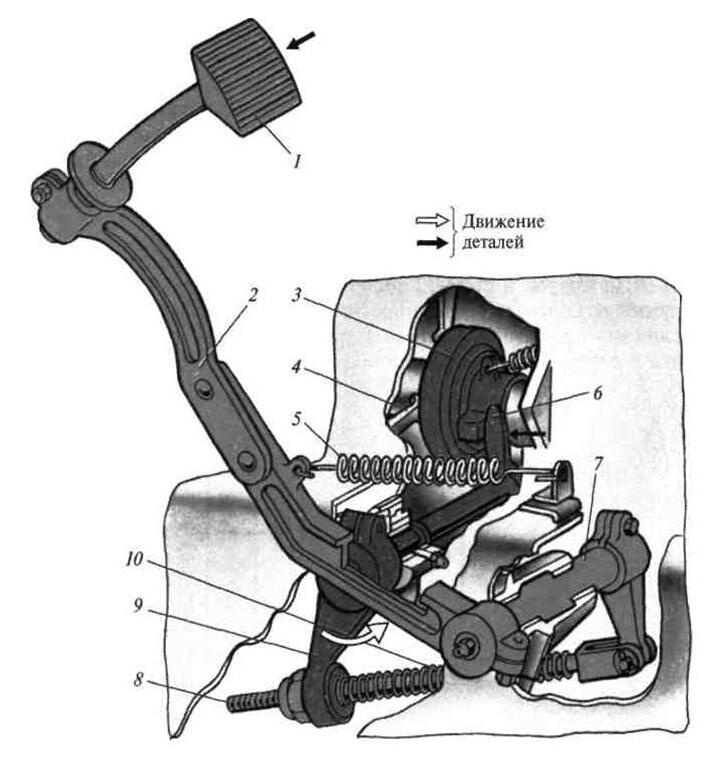

1 педаль сцепления; 2 рычаг педали; 3 выжимной подшипник; 4 рычаг выключения; 5 и 10 пружины педали и тяги; 6 вилка; 7 вал привода; 8 тяга; 9 рычаг вилки
Рисунок 3.8 Механический привод выключения сцепления автомобилей ЗИЛ
Для включения сцепления педаль отпускают. Под усилием пружин педаль, рычаг вилки и выжимной подшипник отходят назад, а нажимной диск под действием пружин прижимает ведомый диск к маховику. При включенном сцеплении между выжимным подшипником 3 и рычагами выключения 4 должен быть зазор, который соответствует определенному свободному ходу педали. Свободный ход (3550 мм) педали сцепления регулируют изменением длины тяги 8.
