Комфорт в управлении (рисунок 6.1).
При ширине захвата 4 м трубчато-ребристый каток разделён на две части. Внешние лапы расположены во втором ряду. Такое распределение рабочих органов обеспечивает боковую устойчивость культиватора ЭМ 1008-3000.

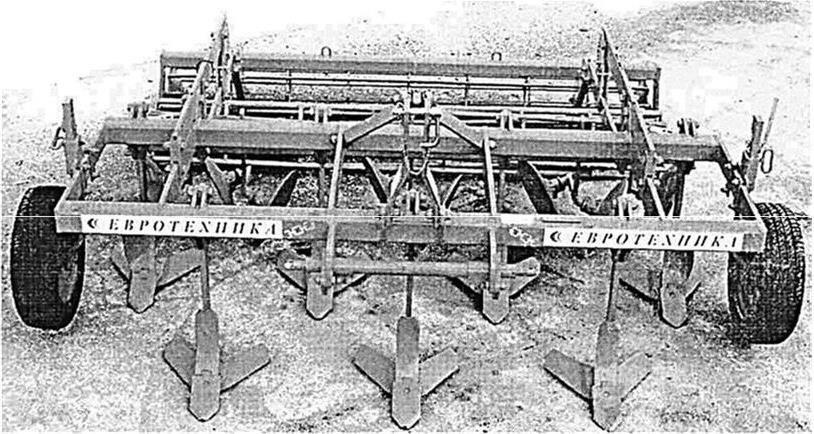

Рисунок 6.1 Культиватор комбинированный ЭМ 1008-3000
6.1.3 Устройство культиватора (рисунок 6.2)

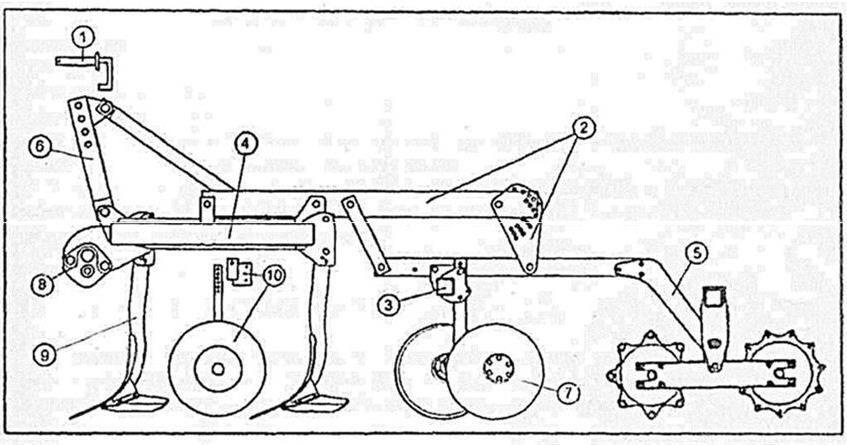

Рисунок 6.2 Схема культиватора комбинированного ЭМ 1008-3000:
1 палец верхней тяги; 2 профиль для крепления трубчато-планчатых катков; 3 труба несущая для дисков; 4 рама базовая; 5 каток трубчато-планчатый; 6 башня агрегата; 7 диск тарельчатый; 8 соединение нижней тяги; 9 лапка культиватора правая; 10 стойка с колесом
6.2 Подготовка культиватора к работе
6.2.1 Трёхточечная навеска (рисунок 6.3)
Должно быть обеспечено соответствие устройств, подсоединяемых к трёхточечному шарнирному соединению, как со стороны культиватора, так и со стороны трактора. Если это соответствие не обеспечено, необходимо выполнить подгонку либо в трехточечной системе тяг трактора, либо на оси навески 1 и, соответственно, палец 2 центральной тяги культиватора должен быть заменён на палец соответствующей категории.

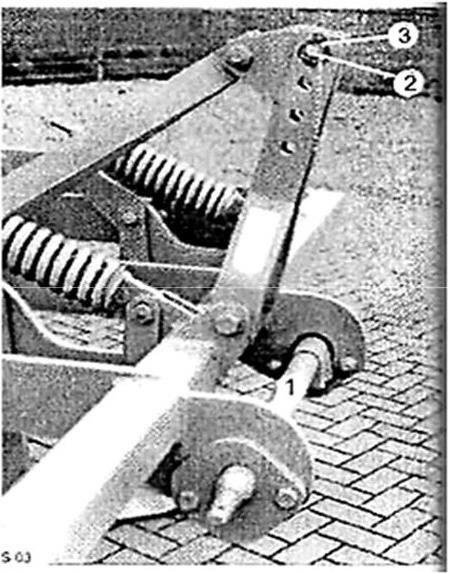

Рисунок 6.3 Трёхточечная навеска: 1 ось навеск и; 2 палец; 3 фиксатор
6.2.2 Установка высоты оси навески (рисунок 6.4)
Имеется две высоты установки оси навески 1. Верхнее положение выбирается, когда нужно обеспечить лучшее вхождение культиватора в почву и более высокое уплотняющее воздействие трубчатопланчатого катка.
Нижнее положение выбирается в том случае, когда культиватор не может быть выглублен на достаточную высоту или при слишком высокой пробуксовке трактора.
Рисунок 6.4 Установка оси навески: 1 ось навески; 2 лемех стрельчатый; 3 лемех центральный; S болт; Р стопор
6.2.3 Перестановка вала навески
Если необходимо изменить высоту установки вала навески, нужно ослабить болты S стопора Р, отклонить стопор внутрь и повернуть вместе с валом навески на 180°. Гайки болтов S необходимо затянуть с моментом затяжки 580 Нм и зафиксировать герметиком.
6.3 Настройка культиватора
6.3.1 Установка лемехов (рисунок 6.5)
Положение установки лап, а также лемехов культиватора ЭМ 1008-1000 может меняться. При небольшом угле наклона обеспечивается ровный горизонт обработки (лемех центральный 5 и лемех стрельчатый 6 работают на приблизительно одинаковой глубине) и уменьшается тяговое усилие; при вертикальной установке обеспечивается хорошее прохождение культиватора в твердой и сухой почве.
При использовании культиватора со срезным предохранительным устройством, положение лап и, соответственно, лемехов изменяется путем перестановки срезного болта 7.
Отверстие А => Установка под небольшим наклоном (рекомендуется для тяжелых, липких почв с целью снижения необходимого тягового усилия).
Отверстие В => Вертикальное положение (рекомендуется для твердых и сухих почв с целью улучшения прохождения дискового культиватора).
Положение лап можно изменять только при отключенном приводе и неработающем двигателе! Извлеките ключ зажигания! При этом неподвижность культиватора должна быть обеспечена при помощи подпорок!
При изменении положения лап и лемехов используйте соответствующие инструменты и рукавицы!
Перед началом работ ознакомьтесь со всеми устройствами, механизмами управления и их функциями. Во время работы делать это будет слишком поздно!

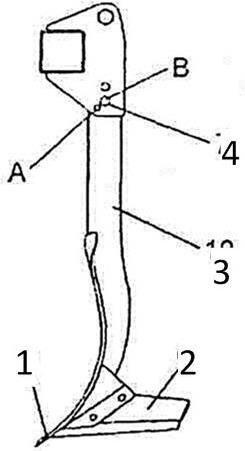

Рисунок 6.5 Схема культиваторной лапы: А, В отверстия установки срезного болта; 1 лемех центральный; 2 лемех лапы; 3 стойка; 4 срезной болт
6.3.2 Установка рабочей глубины лап (рисунок 6.6)
Лапы должны работать на глубине 810 см.
При более значительных неровностях и глубине колеи может возникнуть необходимость работы на большей глубине.
При помощи плиты с набором отверстий 2 рабочая глубина лап при чуть приподнятом культиваторе устанавливается нижеследующим образом.
При перестановке штифта 1 в более низко расположенное отверстие рабочая глубина увеличивается.
Верхние штифты 4 предназначены для регулирования высоты установки трубчато-планчатого катка при приподнятом культиваторе.
Если трубчато-планчатый каток при приподнятом культиваторе касается почвы или расстояние от него до земли слишком мало, нужно верхний штифт 4 при опущенном культиваторе переставить в более низкое отверстие плиты, установленной поверх кронштейна 3.
Центральная тяга должна быть по длине установлена так, чтобы передняя и задняя части рамы в рабочем положении находились приблизительно на одной высоте почти параллельно земле.
