Монтаж кабеля в гофрированной трубе
В целях пожарной безопасности, а также для обеспечения сменяемости электропроводки и защиты ее от возможных механических повреждений кабель прокладывают в гофрированной ПВХ трубе. Это официальное обоснование использования гофры.
По сути, неисправность кабеля на прямых участках минимальна 99% неисправностей возникают в местах соединений (разветвительные коробки, розетки, электрощит), то есть как раз там, где кабель без гофры. Таким образом пожарная безопасность сомнительная. С точки зрения защиты от механических повреждений отечественная гофра то же вряд ли поможет. В плане сменяемости проводки на небольших ровных участках возможно что-то получится, но пара поворотов кабеля и про эту сменяемость можно забыть.

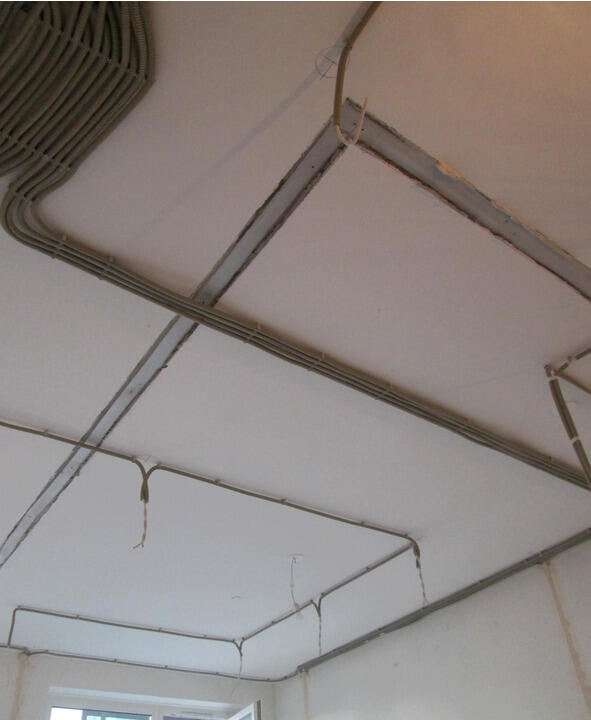

Электропроводка в гибкой ПВХ трубе отечественного производства.
С другой стороны надо так надо, да и хоть какая-то защита лучше, чем ее полное отсутствие. Но подходить к использованию гофры тоже надо с умом открытые участки кабеля прокладываем в гофре (например, за подвесным потолком), в штробах можно без гофры. Кстати при монтаже кабеля по потолку для крепежа можно использовать специальные клипсы очень удобная вещь. Если же крепить кабель перфолентой то это тот редкий случай, когда гофра может защитить кабель от механических повреждений.
На самом деле все перечисленные недостатки гофрированной ПВХ трубы присущи только отечественной/китайской продукции. Есть импортные изделия, соответствующие всем требованиям, но и цена у них соответствующая, к тому же в магазине сразу не купить только на заказ.

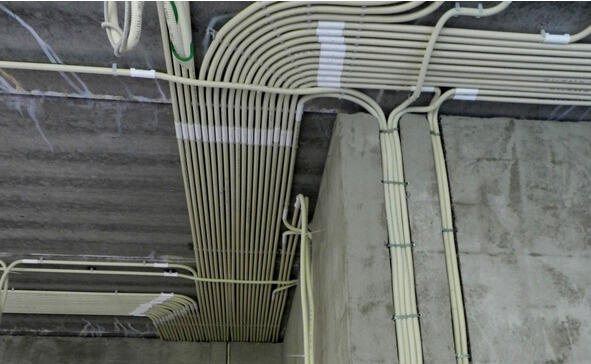

Электропроводка в гибкой и жесткой ПВХ трубе импортного производства.
Крепеж для кабеля
Раз уж заговорили про монтаж кабеля, сразу коснемся темы крепежа, ведь независимо от типа проводки необходимо соблюдать одно правило кабель должен плотно прилегать к строительным основаниям, иными словами его нужно закрепить на поверхности (СНиП 3.05.0685).

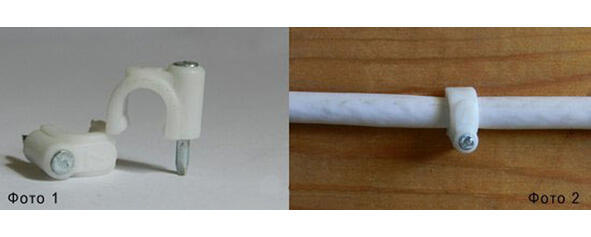

Начнем с самого простого открытая прокладка кабеля с использованием скоб (фото.1). Применяется для крепления кабеля к деревянным основаниям. Для работы, помимо самих скоб и кабеля, потребуется только молоток. Кабель крепим через каждые 4050 см (фото 2).
Крепеж для открытой проводки.
Крепеж для гофрированной трубы.

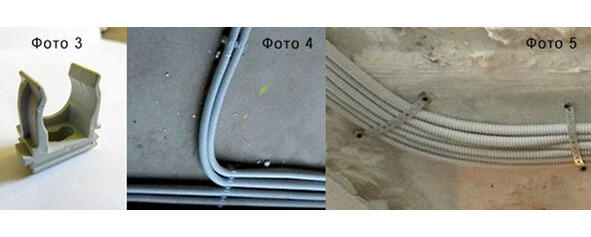

При монтаже кабеля в гофре лучше использовать пластиковые клипсы фото 3. Здесь все достаточно не сложно крепим клипсу к основанию и вставляем в нее кабель (фото 4). Клипсы крепим через каждые 4050 см. Также можно воспользоваться перфолентой ЛСП 12+0.75 (фото 5).
Крепеж для гофрированной ПВХ трубы.
Скрытая электропроводка

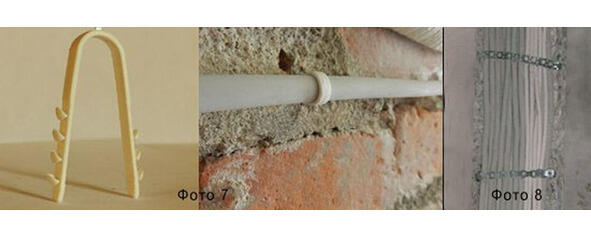

Теперь поговорим о том, как закрепить кабель в штробе. Опять-таки начнем с простого если необходимо закрепить всего один-два кабеля, то лучше применить для этой цели дюбель-хомуты (фото 7). Если же в штробе прокладываются сразу несколько кабелей, то проще использовать перфоленту (фото 8). Кабель крепится через каждые 5070 см.
Крепеж для скрытой проводки.
Крепеж
Ну и пара слов о самом крепеже.
Крепление изделий к деревянным поверхностям
Идеально подходят саморезы «гипрок-дерево». Длина таких саморезов от 16 до 152 мм. В основном используются 25-е или 32-е.
