Ендова изготавливается в виде лотка шириной не менее 300 мм из досок толщиной 25 мм. После того как будет сделано основание, ендову следует покрыть кровельной оцинкованной или черной окрашенной сталью, чтобы ее концы заходили под основной кровельный материал на 200 мм с каждой стороны.
Около дымовой трубы на крыше необходимо изготовить воротник из листовой стали. Со стороны конька лист стали нужно подвести под кровлю, а со стороны карниза он должен выступать поверх кровли, образуя фартук. Около самой трубы стальной лист нужно подвести под кирпичную кладку.
На заметку!
Слуховые окна покрываются тем же материалом, что и вся кровля.
Из соображений противопожарной безопасности обрешетка и сама кровля не должны приближаться к трубе ближе чем на 140 мм, а все остальные элементы, изготовленные из древесины, должны находиться на расстоянии 400500 мм от трубы. В качестве водосточных лучше всего использовать пластиковые трубы диаметром 100140 мм, закрепив их на расстоянии 120 мм от стены.
Если кровля изготовлена из асбестоцементных листов, для отвода атмосферной воды обязательно использовать водосточные трубы и желоба. Последние надо изготовить из кровельной стали и подвесить с небольшим уклоном к углам строения. Уклон обычно составляет 23°.
Стальная кровля
Главным плюсом такой кровли является ее относительная легкость и долговечность 1825 лет. С помощью оцинкованных стальных листов можно покрыть крышу любой, даже самой сложной, формы.
На заметку!
Кровля из стали способна хорошо выдерживать механические воздействия, поэтому она такая долговечная.
Основным минусом стальной кровли является то, что ее придется время от времени красить. Первый раз после установки кровлю нужно окрашивать через 8-10 лет, а затем через каждые 23 года. Поэтому уклон кровли не должен превышать 1830°.
Обрешетку под такую конструкцию необходимо делать из брусков сечением 50 × 50 мм, между двумя соседними брусками расстояние не должно превышать 200 мм. Вместо обрешетки из брусков можно соорудить сплошной настил из досок, на который уложить слой теплоизоляции (в качестве теплоизоляционного материала можно взять рубероид), а только на него уже укладывать покрытие из стальных листов. Изготовление подобной конструкции позволит значительно увеличить срок службы кровли, а также утеплить чердак.
На заметку!
Изготовить стальную кровлю достаточно сложно, и стоить она будет недешево.
Бруски или доски для обрешетки прибивайте от карниза к коньку. Через каждые четыре бруска следует прибить доску со стыками заготовленных листов (картин). Помимо этого, следует сделать сплошной деревянный настил над карнизами и свесами крыши, под разжелобками (ендовами). Его ширина должна быть не менее 600700 мм.
Огрунтовка кровельной стали. Еще одним недостатком стальной кровли является то, что она подвержена сильной коррозии при неблагоприятных атмосферных и экологических условиях. Чтобы кровля служила как можно дольше, ее элементы перед укладкой на обрешетку необходимо загрунтовать: листы предварительно очистить от пыли, затем покрыть натуральной олифой ровным слоем, чтобы не пропустить ни одного участка, в бесцветную олифу можно добавить немного тертого сурика в соотношении 10: 1.
На заметку!
В последнее время веник из крапивы используют достаточно редко, но без него не обойтись при заболеваниях суставов. Для того чтобы избежать ожога, веник надо опустить на 23 секунды в горячую воду, а затем на 2 минуты в холодную.
На стол необходимо поставить металлический противень с олифой, смешанной с суриком, туда же на ребро установить лист кровельной стали, затем, поддерживая его одной рукой, другой взять ветошь, смоченную в олифе, и протереть ею лист сначала с одной стороны, а затем с другой. Протирать необходимо с небольшим надавливанием на лист.
После того как вы закончите с этим листом, необходимо проверить, нет ли пропусков и затеков, а только после этого можно уже переходить к следующему листу.
После окончания грунтовки нужно тщательно просушить листы, а затем уже укладывать в качестве кровли.
Производство картин. Метод изготовления лежачих и стоячих фальцев. После грунтовки стальных листов вам предстоит выполнить еще одну подготовительную работу, которая заключается в изготовлении картин, представляющих собой сборные детали рядового покрытия. К данному этапу можно отнести заготовку листов для карнизных свесов, настенных желобов, ендов и т. д.
Картина обычно включает в себя 12 листа кровельной стали, края которых подготовлены для фальцевых соединений (рис. 38).
Проще всего делать картины на верстаке площадью 1 × 2 м с левым краем, выполненным в виде уголка.
Фальцевые соединения делятся на лежачие и стоячие. Также существует классификация по степени уплотнения одинарные и двойные.

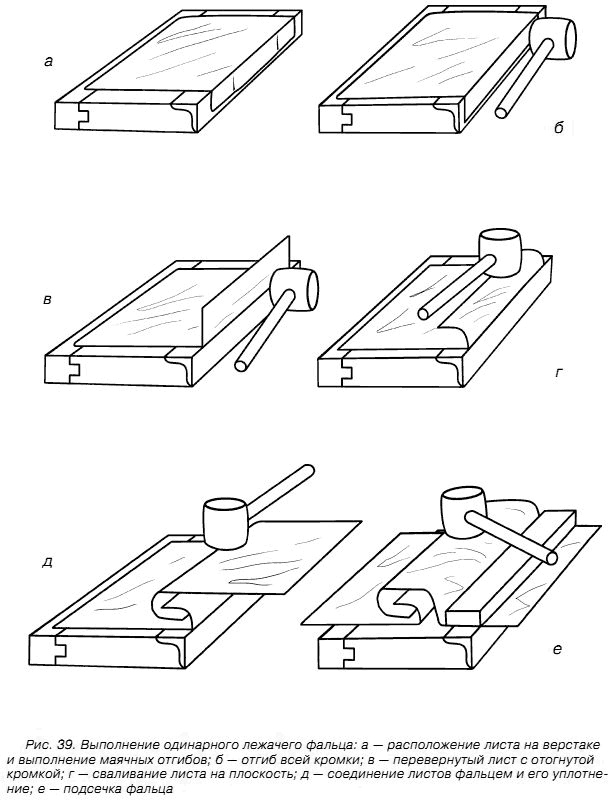

Для изготовления одинарного лежачего фальца следует положить стальной лист на верстак и с помощью чертилки отметить линию отгиба фальцевой кромки. После этого нанесенную риску следует совместить с ребром уголка, а затем на углах листа с помощью деревянного молотка сделать два маячных загиба. Далее с помощью этой же киянки нужно загнуть лист по всей длине отметины. Потом следует перевернуть лист и произвести сваливание отогнутой кромки на плоскость. Такую же операцию нужно выполнить на втором листе. После того как эти заготовки будут сделаны, первый и второй лист надо соединить в замок и уплотнить киянкой.
Чтобы соединение фальца получилось более прочным, его необходимо подсечь металлической планкой и молотком (рис. 39).

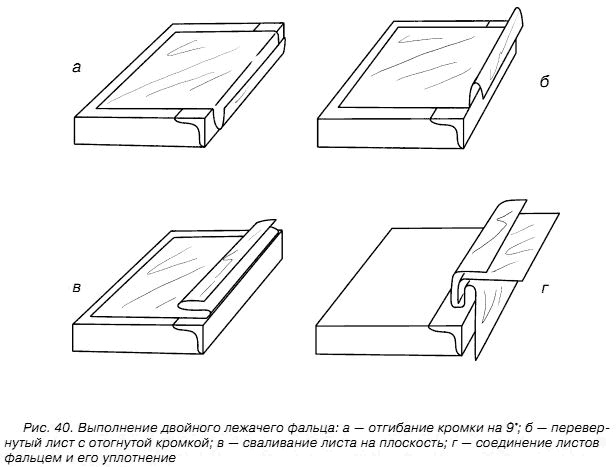

Чтобы получить соединение, в котором листы будут крепиться друг к другу с помощью двойного лежачего фальца, первые четыре операции нужно проделать в той же последовательности, что и для одинарного фальца. После этого получившуюся кромку нужно отогнуть на 90°, перевернуть лист и свалить фальц на плоскость.
Таким же образом должен быть подготовлен второй лист для соединения с первым. Фальц следует уплотнить киянкой, а затем подсечь с помощью молотка и металлической планки (рис. 40).
В картинах, располагающихся в рядовом покрытии, короткие стороны листов нужно соединить одинарными лежачими фальцами, а длинные двойными стоячими. Двойные лежачие фальцы должны использоваться при соединении картин карнизных свесов, настенных желобов и покрытия разжелобков.
Порядок укладки кровельного покрытия. Все кровельные работы подчинены своей системе, которая направлена на правильное выполнение всех операций. Их необходимо выполнять в следующей последовательности:
Порядок укладки кровельного покрытия. Все кровельные работы подчинены своей системе, которая направлена на правильное выполнение всех операций. Их необходимо выполнять в следующей последовательности:
покрыть карнизные свесы и установить настенные желоба;
выполнить покрытие ендов (разжелобков) и слуховых окон;
сделать воротник вокруг дымовой трубы;
изготовить рядовое покрытие;
установить водосточные трубы.
Покрытие карнизных свесов и размещение настенных желобов. Перед началом работ на карнизном свесе необходимо отметить расположение костылей: через каждые 500600 мм на расстоянии 130160 мм от края карниза. Далее нужно взять первую картину и положить ее на костыли таким образом, чтобы одна ее сторона плотно вошла в зазор отворота. Другую сторону следует гвоздями прибить к обрешетке. Слева от первой нужно разместить вторую картину и продолжать укладывать картины до тех пор, пока не образуется первая лента.
По фронтонному свесу первый ряд картин должен лежать с небольшим напуском за обрешетку, 2530 мм. По карнизному свесу напуск должен быть несколько больше 100 мм.
Во время этих работ рекомендуется зацепить отогнутые кромки картин по стоку воды, натянуть картины, а также уплотнить фальцы молотком и стальной рейкой. Настенные желоба нужно установить поверх свеса.
Получившиеся фальцевые швы следует смазать суриковой замазкой, а затем уплотнить, после этого желоба нужно склепать с помощью крючьев.
Изготовление рядового покрытия. Подготовленные листы и картины нужно поднять на крышу и разложить около свеса таким образом, чтобы они не мешали ведению работ и все время находились под рукой.

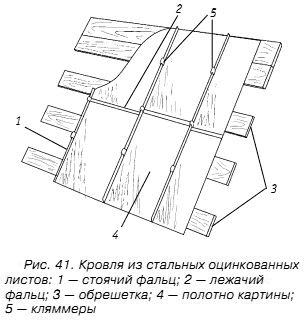

Стальные листы должны соединяться с обрешеткой с помощью кляммеров. Эти детали нужно отогнуть на 2025 мм и гвоздем прибить к обрешетке с правой стороны картины, а через 6570 мм их следует отогнуть по стоячему фальцу. Кляммеры лучше всего вырезать из оцинкованной стали. Они представляют собой полосы шириной 3040 мм и длиной 120150 мм. Полосу нужно скрутить под углом 90° (рис. 41).
Картины следует укладывать вертикальными полосками сверху вниз, то есть идти от конька к свесу, а картины соединять с помощью лежачих фальцев (рис. 42).
На заметку!
В процессе сплющивания нужно внимательно следить за тем, чтобы фальцы шли только горизонтально.
После установки картины в кровле лежачие фальцы как следует промажьте замазкой и хорошо сплющите, подложив под них пластинку из стали толщиной 56 мм, длиной 800900 мм и шириной 5560 мм.
После укладки первого ряда картин можно переходить ко второму. Картины во втором ряду нужно укладывать таким образом, чтобы край большого фальца первого ряда примыкал к маленькому фальцу, сделанному во втором ряду. Лежачие фальцы при этом необходимо смещать по отношению к первому ряду приблизительно на 20 мм, чтобы удобнее было сооружать стоячие фальцы.
После скрепления стоячие фальцы, придавливая к обрешетке, нужно загнуть, чтобы получилось ребро высотой 2025 мм.
Следует отметить, что загибать стоячие фальцы можно после того, как будет настелена хотя бы одна полоса. Делается это с помощью двух молотков, начиная от конька к свесу. Загибая большой фальц, внимательно следите за тем, чтобы ребра получались везде одинаковой высоты и имели хорошее уплотнение.
С правой стороны следует установить кляммеры и только после этого можно начинать другую полосу картин. После укладки всех картин на верхних листах нужно сделать стоячий фальц. Для этого лишнюю часть листа нужно обрезать по коньку с одной стороны больше, а с другой меньше, затем большой фальц загнуть и как следует уплотнить.
Работа с кровельным железом. Работы с кровельной сталью не ограничиваются лишь покрытием кровли, к ним также следует отнести:
крепление водоотливов к стенам и дымовым трубам;
работу на фронтонах и на сплошных стенах;
сооружение ограждений, водосточных воронок, вентиляционных труб, свесов, желобов и водосточных труб.
Водоотлив, находящийся около стены и у дымовой трубы, должен быть сделан не менее чем на 150 мм выше уровня кровли (рис. 43).
