У портландцемента имеется большое количество видов:
быстротвердеющий (БТЦ);
пластифицированный. Этот вид более экономичен и лучше выдерживает низкие температуры по сравнению с обычным цементом;
гидрофобный. Он не комкуется, используя его, можно получить водонепроницаемый и морозоустойчивый монолит;
сульфатостойкий;
белый для получения цветного цемента;
расширяющийся. Этот вид вообще не дает усадки;
пуццолановый. Образует монолит с повышенной водонепроницаемостью, но плохо выдерживает отрицательную температуру воздуха.
шлакопортландцемент. Последние два вида цемента при твердении необходимо часто увлажнять.
Для приготовления растворов для кирпичной кладки и для оштукатуривания используют цементы марки 150 с добавкой 7080 %-ных активных и инертных компонентов.
На заметку!
Наиболее хорошим вяжущим веществом для бани будет гипсо-цементно-пуццолановое вяжущее (ГЦПВ), однако у этого строительного материала есть один существенный недостаток он очень быстро схватывается и твердеет.
Для того чтобы получить наиболее экономичный и качественный раствор, вяжущие материалы смешивают с водой, мелким заполнителем и различными добавками. В смешанные растворы обычно входит сразу два вяжущих цемент и известь, цемент и глина, цемент и гипс и т. д. Следует отметить, что известь и глина способны придать раствору определенную пластичность, но при этом, добавленные в правильной пропорции, они не снижают его прочности, морозо и водостойкости.
Нужно сказать, что прочность самого раствора очень слабо влияет на прочность кладки из камней правильной формы или из кирпичей, а штукатурка на себе практически не несет нагрузки. В связи с этим при строительстве хозяйственно-бытовых строений раствор для стенной кладки можно из готовить из цемента марки 100, известкового или глиняного теста и песка, взятых в пропорции 1: 0,5: 5 соответственно.
На заметку!
При строительстве фундамента не следует использовать глину, а лучше всего взять гидравлическую известь.
Вяжущие материалы необходимы не только в процессе приготовления раствора для кладки или оштукатуривания, но и для бетонов. Бетон же представляет собой искусственный камень, полученный в результате отвердения бетонной смеси, включающей в себя вяжущее вещество, воду, заполнители и другие добавки. Бетоны отличаются в зависимости от составляющих, их объемного соотношения и условий приготовления.
При возведении хозяйственных построек небольших размеров интерес для вас будут представлять лишь некоторые из них:
конструктивные (для строительства фундамента). Прочность составляет 50 кгс/см2;
конструктивно-теплоизоляционные (для возведения стен). Прочность около 35 кгс/см2;
теплоизоляционные (для строительства и утепления стен и потолка). Плотность должна быть не слишком большой 500 кг/м3 или даже меньше.
Для приготовления конструктивного бетона в виде заполнителя можно взять песок, содержащий глину не больше 3 %, гравий, щебень, битый кирпич, камень. Чтобы сделать раствор, отвечающий требованиям конструктивно-теплоизоляционного или теплоизоляционного бетона, можно использовать измельченную пемзу, вулканический туф, известняк-ракушечник, а также различные другие легкие породы невысокой плотности. Вместо них допускаются искусственные материалы, например керамзитовый гравий, вспученный перлит, вспученный вермикулит, аглопорит, шлаковая пемза и некоторые другие. Их марки определяются исходя из плотности, которая обычно колеблется в пределах от 150 до 800 кг/м3. С повышением марки увеличивается плотность и понижаются теплоизоляционные характеристики.
При изготовлении бетонных частей конструкции необходимо выполнить целый ряд операций: соорудить опалубку или форму, изготовить арматурный каркас, после этого уложить и утрамбовать бетонную смесь, наконец произвести температурно-влажностную обработку поверхности.
Поверхность бетона можно отделать с помощью декоративного раствора или же облицевать керамическими или стеклянными плитками. Чтобы увеличить теплоизоляцию бетона уже во время укладки и формовки, в нем можно разместить теплоизолирующие материалы, но об этом подробнее мы поговорим в соответствующем разделе.
Из производимых нашей промышленностью и имеющихся в продаже теплоизоляционных материалов наиболее эффективными являются керамзит, минераловатные плиты и строительный войлок.
Керамзит представляет собой вспученный пористый материал, чем-то похожий на гравий, но получаемый с помощью ускоренного обжига легкоплавкой глины. Его насыпная масса составляет от 150 до 800 кг/м3. Керамзит служит заполнителем для легких бетонов, однако часто используется и в качестве насыпного теплоизолирующего материала.
Минераловатные плиты встречаются мягкие и полужесткие. Их длина бывает от 500 до 2000 мм, ширина от 450 до 1000 мм, а толщина от 50 до 100 мм. Они используются для утепления стен и потолков.
Строительный шерстяной войлок производится в форме полотнища длиной 12 м, шириной 0,52 м и толщиной 12 мм. Он нашел применение в качестве утеплителя для стен, потолков, дверей, оконных и дверных коробок. Иногда на него накладывают слой штукатурки.
На заметку!
Массовое использование бетона во всем мире началось только во второй половине XIX века, начали применяться жесткие и малоподвижные бетонные смеси, уплотнявшиеся трамбованием.
Кровельные материалы встречаются жесткие и мягкие. К жестким можно отнести глиняную черепицу, черепицу, изготовленную из цементно-песчаной смеси или металла, асбестоцементные листы (шифер), а также листовую сталь или кровельное железо. К мягким кровлям обычно относят пергамин и рубероид.
При строительстве бани лучше всего воспользоваться оцинкованной кровельной сталью. Следует отметить, что более доступна черная кровельная сталь, однако под воздействием пара она достаточно быстро придет в негодность даже при условии, что ее регулярно будут обрабатывать краской для наружных работ. Толщина стальных листов должна составлять 0,50,8 мм, а размеры 710-1420 мм.
Из кровельных материалов наиболее интересен шифер, который можно использовать не только для кровельных работ, но в качестве стенового материала. Его прочность достаточно высока, он легок, не горит и при этом слабо проводит тепло. В продаже в наши дни имеется шифер марки ВО (волнистые обыкновенного профиля) и УВ (волнистые унифицированного профиля). Длина его листов составляет 1200 и 1750 мм, а толщина 5,5 и 6,0 мм соответственно. Их ширина зависит прежде всего от числа волн и находится в промежутке 448678 мм и 725-1125 мм соответственно.
Вместе с шиферными листами в продаже имеются коньковые детали, выполненные также из асбестоцемента. Этот строительный материал реализуют поштучно. Считается, что шифер следует резать пилой, однако это крайне неудобно и приводит к очень быстрому затуплению пилы. Гораздо проще и намного быстрее разрубать лист с помощью стальной пластинки толщиной 23 мм. Для этого на листе наметьте линию, по которой должен пройти разруб, после чего установите эту пластинку (ее форма должна быть прямоугольной, а кромку затачивать не следует). Сила ударов молотком по ней должна быть сопоставима с толщиной шиферного листа и самой пластины. Под шифер необходимо подложить доски с небольшим зазором под линией резания.
Кровельный пергамин П-350 является кровельным картоном, который пропитан нефтяным битумом. Однако на его поверхности нет битумного слоя и посыпочного материала. Его реализуют в рулонах по 20 м2.
Кровельный толь получают в результате пропитки кровельного картона каменноугольными или сланцево-дегтевыми продуктами, но при этом в нем нет посыпки (толь-кожа ТК-350 и гидроизоляционный толь ТГ-350). Однако встречается толь с песчаной (ТП-350) и крупнозернистой посыпкой (ТВК-420). В одном рулоне находится 30 м2.
Рубероид производят путем пропитывания кровельного картона нефтяным битумом, а после этого покрытого с обеих сторон тугоплавкой посыпкой:
кровельный рубероид РК-420. Производят с крупнозернистой посыпкой с одной стороны, общая площадь одного рулона составляет 10 м2;
Кровельный пергамин П-350 является кровельным картоном, который пропитан нефтяным битумом. Однако на его поверхности нет битумного слоя и посыпочного материала. Его реализуют в рулонах по 20 м2.
Кровельный толь получают в результате пропитки кровельного картона каменноугольными или сланцево-дегтевыми продуктами, но при этом в нем нет посыпки (толь-кожа ТК-350 и гидроизоляционный толь ТГ-350). Однако встречается толь с песчаной (ТП-350) и крупнозернистой посыпкой (ТВК-420). В одном рулоне находится 30 м2.
Рубероид производят путем пропитывания кровельного картона нефтяным битумом, а после этого покрытого с обеих сторон тугоплавкой посыпкой:
кровельный рубероид РК-420. Производят с крупнозернистой посыпкой с одной стороны, общая площадь одного рулона составляет 10 м2;
кровельный рубероид РЧ-350 имеет в своем составе чешуйчатую посыпку с одной стороны. Площадь рулона 15 м2;
подкладочный рубероид РП-250. Имеет мелкую посыпку с обеих сторон. Площадь рулона 20 м2. Ширина рубероида в рулоне составляет 750, 1000 и 1025 мм. Этот материал обладает гидроизоляционными свойствами, поэтому используется в качестве прокладки и прослойки, а также при строительстве фундаментов и стен.
Выбирая строительный материал для отдельных частей бани, следует учитывать их прочность и способность удерживать тепло (коэффициент теплопроводности), которые прямо зависят от плотности и пористости материала. Чем меньше показатель теплопроводности, тем меньше пористость и больше плотность.

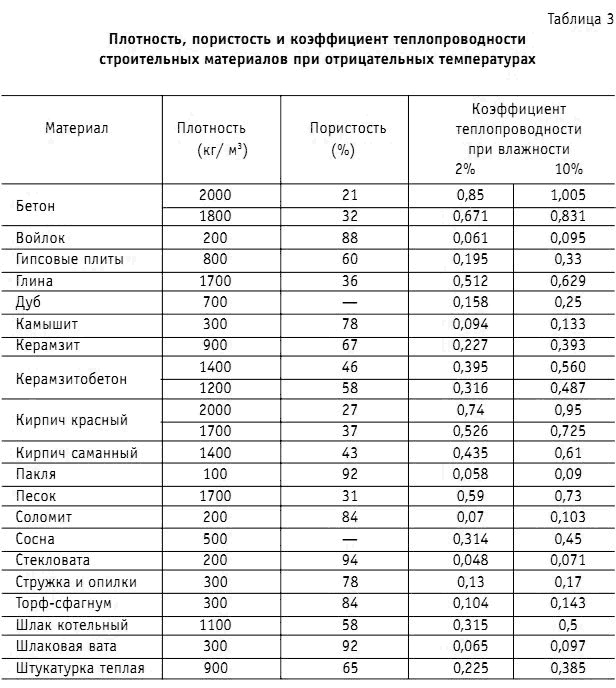

Значения всех этих показателей для наиболее часто встречающихся материалов приведены в таблице 3.
Кроме того, тепловой режим в бане находится в прямой зависимости не только от удерживающей способности отдельных частей банной конструкции потолка, пола, стен, но и от способности поглощать и излучать тепловую энергию, которая передается с помощью конвекции и тепловых лучей.
В таблице 4 указаны коэффициенты излучения некоторых материалов.
В банных условиях материалы достаточно сильно увлажняются, а это сильно сказывается на их теплозащитных характеристиках. Если материал сухой, то поры в нем заполнены воздухом, который очень плохо проводит тепло. Если материал увлажнить, то поры забиваются водой, которая проводит тепло в 20 раз лучше воздух. Если же вода замерзнет, то ее теплопроводность возрастет еще в 4 раза.
