Трофейные воздушные торпеды Hs-293 и Hs-294, захваченные в 1945 г. частями Красной армии, вызвали большой интерес у советского руководства. Разбираться с ними было поручено Министерству сельскохозяйственного машиностроения.
Изучением и испытаниями воздушных торпед занялось КБ-2 Минсельхозмаша. В 1948 г. при участии специалистов КБ-2 были проведены летные испытания Hs-293, а в качестве носителя переоборудовали самолет Ту-2Д.
Изучением и испытаниями воздушных торпед занялось КБ-2 Минсельхозмаша. В 1948 г. при участии специалистов КБ-2 были проведены летные испытания Hs-293, а в качестве носителя переоборудовали самолет Ту-2Д.
Пуски Hs-293 проводились с радиокомандными системами наведения немецкой «Кёль Страсбург» и советской «Печора». Из 24-х запущенных Hs-293 с радиокомандными системами наведения в цель попали только три. По результатам испытаний Hs-293 было решено отказаться от запуска ракеты в серийное производство, которое планировалось начать на заводе 272 в Ленинграде.
Конструкторы КБ-2 и других организаций вышли к руководству с предложением создать на базе германских воздушных торпед более совершенное отечественное изделие.
Постановлением Совмина 1175440 от 14 апреля 1948 г. были начаты работы по «реактивной авиационной морской торпеде РАМТ-1400 Щука». Работы по «Щуке» фактически были продолжением работ по трофейной ракете Нs-293А, хотя внешне они не имели ничего общего. Естественно, что «Щукой» занялось КБ-2, которое безуспешно пыталось довести и Нs-293.
Работы по «Щуке» велись небольшим коллективом под руководством талантливого конструктора М.В. Орлова. Увы, Орлов в работах над «Щукой» заклинился на двух германских «изюминках» отделяющейся боевой части и интерцепторах.
Отделяемая боевая часть, как у немцев, должна была поражать подводную часть корабля, что вызывало массу затруднений при ее проектировании. Да и линкоры в 1950-х гг. превратились из ударной силы флота в корабли огневой поддержки десанта, а авианосцы, крейсера, эсминцы и другие суда достаточно эффективно поражались и в надводную часть. Причем остатки топлива в ракете, поразившей надводную часть корабля, зачастую играли не меньшую роль, чем взрывчатое вещество в боевой части. Вспомним гибель английского эсминца «Шеффилд» во время Фолклендской войны.
Что же касается интерцепторов, то в качестве органов управления ракетой они оказались менее эффективны, чем элероны, элевоны, рули направления и т. д.
По первоначальному проекту РАМТ-1400 «Щука» должна была управляться по классической схеме: на начальном этапе инерциальной системой, а на конечном головкой самонаведения. Но головки самонаведения в ближайшем будущем не предвиделось, и Орлов предложил разрабатывать проект торпеды в двух вариантах.
Первый вариант чисто немецкий «хеншелевский» (только радиокомандный). Он предполагал размещение на торпеде системы управления с наведением на цель через оптический визир. Этот вариант получил обозначение РАМТ-1400А или «Щука-А».
Второй вариант предусматривал управление с автопилотом и радиолокационной ГСН. Этот вариант торпеды назвали РАМТ-1400Б или «Щука-Б».
Правительство с таким предложением согласилось, что и было подтверждено Постановлением Совмина 57662166 от 27 декабря 1949 г.
Первый пуск самолета-снаряда (воздушной торпеды в разных документах ее именовали по-разному) «Щука-А» состоялся 16 июня 1949 г. Пуск ракеты производился с самолета-носителя Ту-2Т из состава 25-й отдельной авиаэскадрильи полигона, которая базировалась на аэродроме возле селения Кара-Гоз в 18 км к северо-западу от Феодосии. Пуск был осуществлен в пределах водной акватории полигона между мысами Чауда и Опук.
К концу 1949 г. удалось провести только пуски пятнадцати ракет «Щука», не имевших даже радиокомандной системы наведения. Ракеты управлялись пневматическим автопилотом АП-19. Соответственно, не было и реальных целей (мишеней) для самолетов-снарядов.
В 1950 г. прошли испытания «Щук» с немецкой радиокомандной системой наведения. Лишь в августе ноябре 1951 г. были проведены пуски с отечественной радиокомандной системой наведения «КРУ-Щука». Пуски осуществлялись с высоты от 1000 до 4000 м, дистанция стрельбы составляла от 15 до 28 км при скоростях самолета-носителя от 110 до 280 м/с.
В качестве самолетов-носителей кроме уже упомянутых Ту-2Т использовались Ту-2Т-2, Ту-2Т-3 и Ил-28. Мишенями служили списанные корабли: тральщики ТЩ-914 и ТЩ-915, торпедные катера типа Г-5, трофейные немецкие самоходные баржи ДК-26 и ТД-200.
Случалось, что в нужный момент не оказывалось соответствующим образом оборудованных мишеней (надводными и подводными сетями, уголковыми отражателями). Тогда пуски проводились по скале Корабль-камень, расположенной недалеко от берега, практически на траверзе мыса Опук. В этом случае вершину скалы оборудовали уголковыми отражателями.
В период всех этих испытаний постоянной головной болью М.В. Орлова была боевая часть ракеты, которую он скопировал у немцев. Боевая часть ракет «Щука-А», «Щука-Б», а потом и КСЩ представляла собой конусообразный снаряд длиной около 3 м с максимальным диаметром 0,36 м и весом 625 кг. В носовой части сразу за взрывателем находилось так называемое кавитационное кольцо высотой 3035 мм со специальным вырезом в верхней части. Этот вырез и его размеры были предметом отдельных исследований ЦАГИ.
Параллельно с испытаниями была проведена реорганизация. В соответствии с Постановлением Совмина 51192226 от 15 декабря 1951 г. КБ-2 было объединено с заводом 67. Новая организация получила название ГСНИИ-642 (Государственный научно-исследовательский институт 642). Главный конструктор «Щуки» М.В. Орлов надеялся стать если не начальником ГСНИИ-642, то, во всяком случае, его заместителем. Однако большое начальство думало иначе.
В 1952 г. в районе Феодосии было проведено 15 пусков ракет «Щука-А» с самолета-носителя Ту-2. Пуски проводились на высоте 25 км на дальность от 12 до 30 км. Восемь пусков были успешными, а в двух из них боевая часть даже попала в подводную часть мишени.
Для применения «Щуки» с самолета-носителя Ил-28 ракету доработали: была изменена передняя часть корпуса, угол поперечного V образного хвостового оперения уменьшен с 40° до 35°, а площадь оперения увеличена.
В октябре декабре 1952 г. был проведен второй этап испытаний. С реактивного самолета-носителя произведено 14 пусков. Лишь половина пусков оказались удачными, и было зафиксировано только два попадания в подводную часть. Постановлением Совмина 2003924 от 23 сентября 1954 г. ракета «Щука-А» была запущена в серию для проведения войсковых испытаний.
Распоряжением Совмина 3572 от 6 апреля 1954 г. было решено переоборудовать в носители «Щук» 12 бомбардировщиков Ил-28. Тем же распоряжением предполагалось испытать 20 ракет «Щука-А» по наземным целям на полигоне во Владимировке. Цель испытаний оснащение ракет «Щука» фугасной боевой частью весом до 900 кг.
К июлю 1955 г. работы по «Щуке-А» близились к завершению. А вот у «Щуки-Б», как говориться, «и конь не валялся». Разработчик радиолокационной системы самонаведения НИИ-885 с работой не справился. Испытания «Щуки-Б» с радиолокационным самонаведением с 1948 по 1952 г. шли неудачно. Постановлением Совмина 3556121 работы по системе радиолокационного самонаведения, получившей название «РГ-Щука», были переданы новой организации.
В 1953 г. провели пуски пяти ракет без системы радиолокационного самонаведения, но с радиовысотомером. С 17 марта по 20 июля 1954 г. провели пуски девяти ракет, пять из которых были оснащены активной радиолокационной ГСН. Результаты испытаний показали, что при волнении моря в 34 балла на дальности от цели 23 км в аппаратуре активной радиолокационной ГСН происходит срыв сопровождения цели. Сигнал от цели (транспорта «Очаков») забивался отражением от волн.
Испытания ракет «Щука-Б» в 1955 г. шли с переменным успехом. Но 3 февраля 1956 г. вышло Постановление Совмина 175104, согласно которому ракета «Щука-А» принятию на вооружение не подлежала, а доработка «Щуки-Б» прекращалась. Кстати, в скором времени прекратилось производство бомбардировщиков Ил-28, которые предназначалось использовать в качестве носителей обеих «Щук».

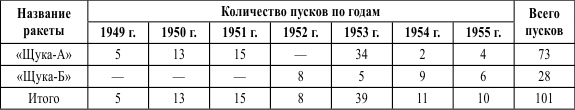

Таблица 1
Испытания ракет «Щука-А» и «Щука-Б» в 19491955 гг.
Руководство ГСНИИ-642, видимо, предчувствовало прекращение работ по «Щукам» А и Б и решило подстраховаться, включив в план опытно-конструкторских работ на 19531954 гг. тему под названием «Исследования возможностей создания самолета-снаряда для стрельбы с корабля по кораблю на базе ракеты Щука-Б».
Работы по самолету-снаряду корабельного базирования были официально утверждены Постановлением Совмина 25411222 от 30 декабря 1954 г. По этому же постановлению ГСНИИ-642 определялся головным по разработке как всего комплекса, так и самой ракеты, которая получила название КСЩ (корабельный снаряд «Щука»).
Конечная цель этой разработки была проста и заманчива: создать ударное ракетное оружие для надводных кораблей водоизмещением около 3000 т для борьбы с крупными артиллерийскими кораблями вероятного противника на дистанции до 5060 км, то есть не входя в зону досягаемости их мощной артиллерии.
Конечная цель этой разработки была проста и заманчива: создать ударное ракетное оружие для надводных кораблей водоизмещением около 3000 т для борьбы с крупными артиллерийскими кораблями вероятного противника на дистанции до 5060 км, то есть не входя в зону досягаемости их мощной артиллерии.
Старт КСЩ производился с помощью порохового ускорителя ПРД-19М, который подвешивался снизу в хвостовой части ракеты между двумя нижнерасположенными V образными аэродинамическими гребнями. Стартовый двигатель работал 1,3 секунды, а затем сбрасывался. Ускоритель был создан в КБ завода 81 Минавиапрома в Москве. Главный конструктор И.И. Картуков.
В качестве маршевого был использован авиационный турбореактивный двигатель АМ-5А с тягой 2,02,6 т. Эти двигатели устанавливались на истребителях Як-25, и на КСЩ предполагалось ставить выработавшие ресурс двигатели с самолетов.
Аэродинамическая схема КСЩ нормальная с нижнерасположенным прямым крылом, имевшим отогнутые к низу законцовки, с нижнерасположенным совковым воздухозаборником и V образным оперением. Ракета имела интерцепторные органы управления (чувствовалось еще немецкое влияние).
А.Н. Туполев решил осмотреть КСЩ в ГСНИИ-642. Он мог по одному внешнему виду летательного аппарата, будь то самолет или ракета, определить летные свойства аппарата и сразу же сказать, полетит он или нет. Андрей Николаевич долго молча ходил вокруг ракеты, а потом сказал: «Это произведение мало похоже на ракету. Это аэродинамический урод». У заинтересованных лиц поникли головы. Все ждали, что мэтр еще что-нибудь скажет. И он сказал: «Да! Урод. Но летать будет!»
