Гаечный разводной ключ необходим для соединения труб в трубопроводе и установки сантехники. Размер обычно указывается на самом ключе.
Помимо гаечного, применяют также и многофункциональный трубный рычажный ключ (рис. 3), с помощью которого можно закручивать детали с гранями (винты, гайки) и вращать цилиндрические предметы (муфты).
Рис. 3. Трубный рычажный ключ
В основном такой ключ применяют для соединения трубопроводов. Для того чтобы труба была надежно зафиксирована, трубным рычажным ключом захватывают не менее половины ее окружности.
Рычажные ключи бывают разных размеров. Длина каждого их них варьируется в пределах 300–800 мм.
С помощью такого ключа зажимают трубы диаметром 10–120 мм. Рычажный трубный ключ № 5 рассчитан на диаметры труб 30–120 мм и используется только в случае, когда работают со стальными трубами с резьбовым соединением.
Линейка
Это измерительный инструмент, представляющий собой стальную полированную полоску с делениями. Применяют ее в том случае, если нет необходимости
в более точных измерениях. Длина стандартной линейки обычно составляет 20–30 см, цена деления – 1 мм.
Метчик
Этот инструмент служит для нарезания на трубах внутренней резьбы. Метчики бывают многогранными, трех– и четырехперовыми.
При покупке метчика необходимо обратить внимание на его диаметр. Следует учитывать, что при нарезке резьбы с шагом менее 3 мм нужно применять набор из 2 метчиков: чернового и чистового.
Для того чтобы нарезать резьбу с шагом более 3 мм, необходим набор из 3 метчиков: чернового, среднего и чистового (рис. 4).

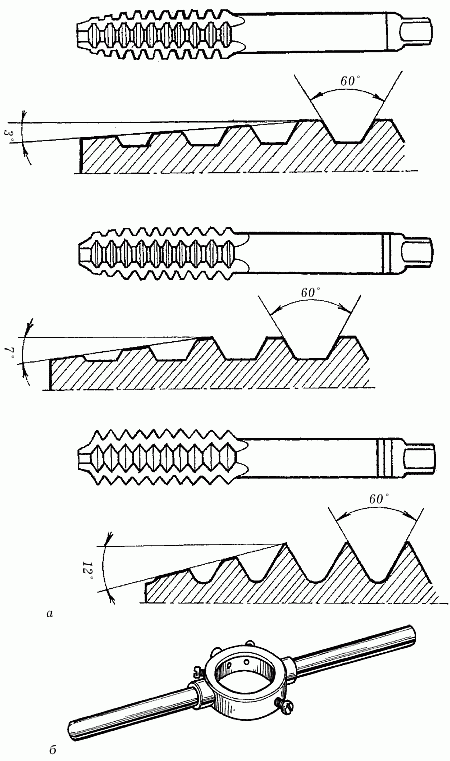

Рис. 4. Инструменты для нарезания внутренней резьбы: а – метчики; б – вороток
Вместе с метчиками необходимо приобрести вороток – приспособление для вращения метчика, которое надевается прорезью на квадрат метчика.
Микрометр
Это точный измерительный инструмент, с помощью которого можно определить размер детали до сотых долей миллиметра. Измерения проводят с помощью микрометрического винта, являющегося основной деталью микрометра.
При измерении винт микрометра выдвигают и зажимают им деталь, помещая ее между пяткой полукруглой скобы и торцом винта. Измерительная шкала находится на втулке-стебле и представляет собой продольную линию, снабженную сверху миллиметровыми делениями, снизу – полумиллиметровыми.
Сотые доли миллиметра определяют по шкале, нанесенной на коническую часть барабана, вращающегося вокруг втулки-стебля. Размер детали определяется сначала по втулке-стеблю, а затем – по шкале барабана.
Молоток
Этот инструмент применяют для выправления, гибки металла, нанесения ударов по зубилу. Для каждого вида работ обычно применяют разные молотки, поэтому при прокладывании водопровода таких инструментов должно быть несколько. Например, при обработке металла с помощью зубила используют молоток весом до 1 кг со стальной рабочей частью (бойком). Следует учитывать, что такой молоток нельзя применять при работе с железными деталями (например, при правке).
В этом случае боек молотка должен быть изготовлен из мягкого металла, – такого, как алюминий или медь. Однако срок годности такого молотка невелик.
В слесарном деле обычно применяют комбинированный молоток, который необходим для очистки металла от окалины, запекшейся краски, лака, шпатлевки.
На одном конце бойка такого молотка имеется скребок, на другом с помощью гайки привернута тонкая проволока в виде щетки.
Напильник
Инструмент представляет собой стальной брусок с насечкой и предназначен для опиливания металличе-ских деталей, когда необходимо снять лишний слой металла и подогнать деталь по размеру. Кроме того, напильник применяют в случае, когда необходимо удалить за-усенцы, возникающие при резке труб и металлических листов.
Напильники бывают круглые, квадратные, прямо-угольные, треугольные, большие, достигающие 400 мм, и маленькие, называемые надфилями.
Насечка на напильниках бывает двойной, одинарной, рашпильной и дуговой. Двойная насечка подходит для обработки заготовок из стали, чугуна и твердых сплавов.
Напильники с одинарной насечкой применяют в случае, когда необходимо заточить пилу или обработать детали из мягких металлов и сплавов, – таких, как латунь, медь, бронза, свинец.
Напильники с рашпильной насечкой, представляющей собой канавки и пирамидальные выступы, применяют для черновой обработки заготовок.
Наиболее долговечными из всех вышеперечисленных являются напильники с дуговой насечкой, которые позволяют снимать одновременно мелкую и крупную стружку, что улучшает качество обработки детали.
Насечки на напильниках имеют разный шаг, в зависимости от чего эти инструменты различают по номерам: драчевые – № 0, применяемые для первичной обработки, личные – № 1, используемые для обработки заготовок из твердых сплавов, и бархатные – № 2–5, необходимые для доводки поверхностей.
Если напильник без ручки, рекомендуется сделать ее самостоятельно, для того чтобы инструмент был более удобным в работе.
Изготовить ручку можно из дерева. В случае если нет подходящего материала для выполнения ручки, один конец напильника следует обмотать толстым слоем изоленты.
Ножницы
Их используют для резки нетвердого металла, – такого, как алюминий, латунь, медь, полосовая сталь. Ножницы бывают ручные, силовые и рычажные (рис. 5).

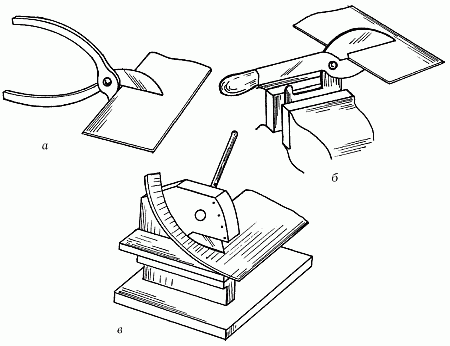

Рис. 5. Виды ножниц: а – ручные; б – силовые; в – рычажные
Силовые ножницы применяют в том случае, когда необходимо разрезать металл толщиной 1,5–2,5 мм. Ручные ножницы используют при разрезании металла толщиной 0,5–1,5 мм. С помощью рычажных ножниц можно разрезать листовой металл толщиной до 4 мм и мягкий металл толщиной до 6 мм.
Ножовка и лобзик
Эти инструменты состоят из полотна, изготовленного из закаленной, или углеродистой, стали, и рамки или станка с ручкой. Длина полотна ножовок обычно регулируется. Для большего удобства в работе при прокладывании водопровода рекомендуется использовать ножовку не с горизонтально расположенной ручкой, а с рукояткой пистолетного типа.
Ножовку и лобзик применяют для резки толстых листов полосового или профильного металла и вырезания заготовок по контуру из листового металла.
Разница между инструментами заключается в том, что лобзик меньше ножовки, у него мельче зубья и направлены они к ручке.
Зубья полотна ножовки направлены от ручки. Именно поэтому лобзик применяют при вырезании сложных фигур.
Зубья ножовки и лобзика имеют клиновидную форму, бывают мелкими и крупными. Расстояние между ними (шаг) составляет примерно 0,8–1,5 мм. При работе с разными материалами шаг необходимо учитывать.
Например, при разрезании листового железа используют полотна с шагом 0,8 мм, тонкого профильного железа и тонкостенных труб – 1 мм, стального проката, цветного металла и труб – 1,25 мм, мягкой стали и чугуна – до 1,5 мм.
Для того чтобы при работе полотно не заклинивало в детали, предусмотрен развод зубьев – поочередное или групповое отгибание их в разные стороны от полотна.
Отвертка
Существует множество разновидностей отверток: коловоротная, реверсивная, воротковая, с направляющей втулкой, с шарнирно закрепленным лезвием (предназначенная для работы в труднодоступных местах), с держателем (удерживающая винт или шуруп при закручивании на несколько витков).
Плашка
Этот инструмент служит для нарезания резьбы, в том числе и наружной. Плашки бывают призматиче-скими (раздвижными) круглыми, называемыми лерками (рис. 6).

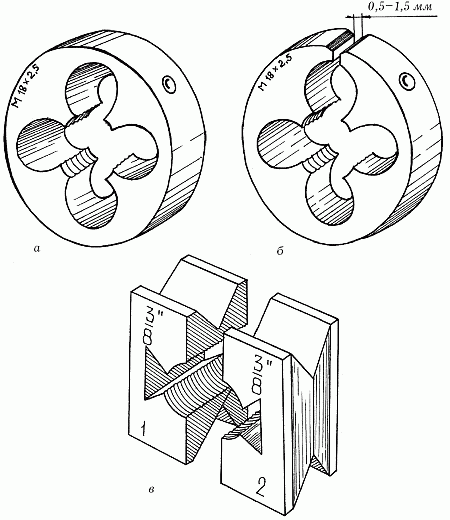

Рис. 6. Плашки: а – круглая цельная; б – круглая разрезная; в – раздвижная
Помимо плашек, при прокладывании водопровода рекомендуется иметь специальный вороток-плашкодержатель (рис. 7).

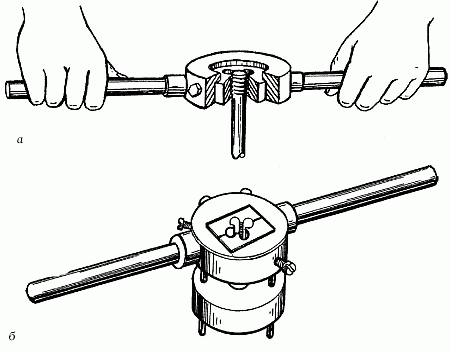

Рис. 7. Воротки: а – для круглых плашек; б – для раздвижных плашек с направляющим кольцом
Этот инструмент оснащен направляющим фланцем – цилиндрическим выступом, внутренний диаметр которого соответствует внешнему диаметру трубы.
Вороток не позволяет плашке перекоситься при нарезании первой нитки резьбы. Если предстоят работы с трубами разного диаметра, таких воротков должно быть несколько.
В усовершенствованной модели воротка фланец при нарезании резьбы наворачивается на специальную втулку, которая, в свою очередь, заранее закрепляется на трубе стопорными винтами.
Другое полезное устройство для нарезания резьбы – вороток-трещотка, который от обычного воротка-плашкодержателя отличается тем, что вместо 2 рукояток имеет 1, закрепленную на обойме с холостым обратным ходом. С помощью такого воротка можно нарезать резьбу в наиболее труднодоступных местах.
Для призматических плашек вороток-плашкодержатель должен быть снабжен направляющим кольцом, обеспечивающим работу без перекосов. В это кольцо при нарезании резьбы вставляют плашку.
Призматические раздвижные плашки состоят из двух полуплашек и имеют форму квадрата. Их также применяют при нарезании резьбы.
Круглые плашки (лерки) бывают как разрезными, так и цельными. Разрезные плашки помогают более точно нарезать резьбу. Они имеют небольшую боковую прорезь диаметром 0,1–1,25 мм. Размер и тип плашек бывает разный. Определяют это по клейму, которое должно стоять на каждом инструменте. По клейму на плашке также можно определить ее диаметр, который должен соответствовать диаметру трубы.
Приступая к работе, необходимо определить, из какой стали выполнена труба. Это поможет правильно подобрать плашку при нарезании резьбы. В противном случае можно испортить инструмент и трубу.
Плоскогубцы
Это наиболее простой и распространенный зажимной инструмент, состоящий из 2 рукояток и двух прижимных губок. С помощью плоскогубцев можно прижать деталь, согнуть гвоздь или перекусить проволоку.
Разметочная плита
Данное приспособление применяют при выполнении слесарных работ. Разметочную плиту выполняют из серого чугуна. Плита должна быть ровной, гладкой. Обязательное условие при ее установке – хорошо освещенное место. Следует учитывать, что свет должен падать вертикально.
Для того чтобы установить плиту строго горизонтально, рекомендуется использовать домкрат. При работе нужно следить за тем, чтобы на плите не было крошек, стружек. Она должна быть сухой и чистой.
По окончании работы плиту протирают маслом, чтобы предотвратить появление ржавчины, и накрывают деревянным или железным щитом для защиты поверхности.
Следует учитывать, что, помимо разметочных, никакие другие виды работ на плите выполнять не рекомендуется.
Тиски параллельные
Это зажимное приспособление, которое отливается из серого чугуна и состоит из корпуса и губок (рис. 8). Одна из губок подвижная, что позволяет зажимать детали разных размеров.

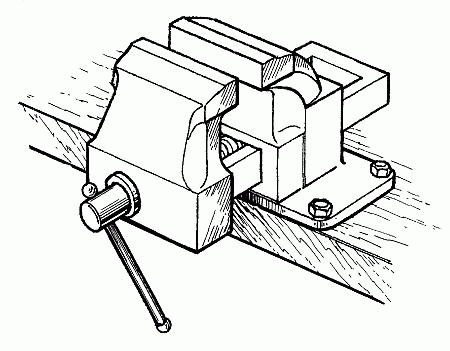

Рис. 8. Тиски
На обеих губках имеются поперечные насечки, помогающие прочно удерживать в них детали. Подвижную губку приводят в движение с помощью рукоятки винта.
Помимо этого, нередко встречаются тиски со стопорной пружиной и педалью. Такие приспособления позволяют при зажиме детали прилагать минимум усилий.
При работе с тисками следует проявлять аккуратность, так как, несмотря на кажущуюся монументальность, инструмент довольно часто ломается (срывается резьба гайки винта).
Рекомендуется периодически прочищать винт и гайку, смазывая их солидолом или машинным маслом. Кроме того, в процессе работы нельзя ударять по тискам молотком, не следует зажимать деталь слишком сильно и применять дополнительно рычаги для затягивания тисков.
Тисочки-струбцины
Это зажимное приспособление (рис. 9), в отличие от тисков, применяют для зажима плоских деталей.
Большую помощь тисочки-струбцины оказывают при сборке сложных механизмов.

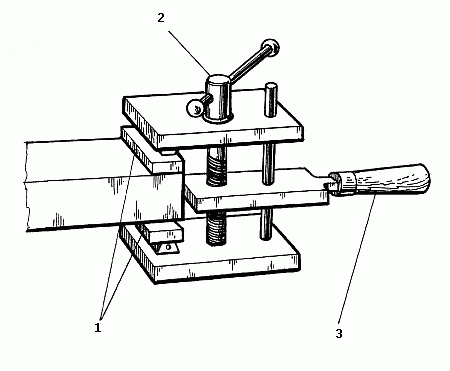

Рис. 9. Тисочки-струбцины: 1 – губки; 2 – винт с рукояткой; 3 – ручка
Трубный прижим
Это приспособление (рис. 10) помогает надежно фиксировать трубы во время нарезания резьбы.

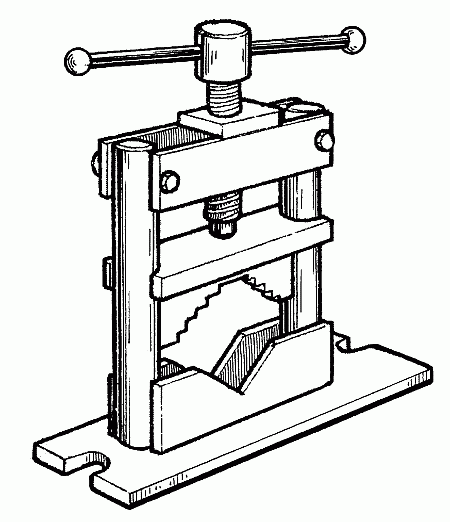

Рис. 10. Трубный прижим
Устанавливать трубный прижим следует на прочном массивном основании, привернув его болтами. Это обеспечивает неподвижность инструмента. Принцип работы инструмента довольно прост: в отверстие вставляют трубу и прижимают ее с помощью пресса. Существуют более сложные по конструкции прижимы, например с откидной верхней частью. Такое приспособление позволяет прижать трубу сбоку.
Однако практического значения такие прижимы не имеют, так как в большинстве случаев обрабатываемый конец трубы в любом случае должен выступать из прижима на минимальную длину.
Трубогиб
Этот инструмент необходим для механизации более точного изгибания труб. Трубогибы бывают ручными и стационарными. Все они снабжены набором роликов-шаблонов с соответствующими им опорными роликами, подходящими для труб разных диаметров. Ролики помогают соблюдать правильный радиус изгиба в зависимо-сти от диаметра трубы. В противном случае при прокладывании водопровода неизбежным было бы нарушение просвета, деформация стенок или разрыв трубы.
На трубогибе закреплена специальная скоба, которая прочно фиксирует трубу.
С помощью трубогиба сгибают даже толстостенную трубу: длинная рукоятка-рычаг позволяет провести это без особых усилий. При этом длина трубы не имеет значения, так как угол, на который можно согнуть трубу, может быть любым.
Один из видов трубогибов – станок Вольнова (рис. 11).

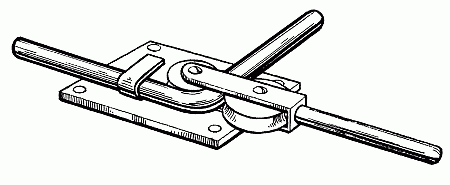

Рис. 11. Трубогиб
Он позволяет производить практически все типы изгибов на трубах разного диаметра. Ролики станка Вольнова мягко гнут трубу, не позволяя ей деформироваться.
Фиксирующая скоба надежно обеспечивает непо-движность изгибаемой трубы, длинная рукоятка служит рычагом и помогает согнуть на требуемый угол практически любую трубу, даже самую толстостенную.
Опорный ролик и ролик-шаблон собраны в едином блоке, что облегчает настройку приспособления и ускоряет процесс выполнения работы.
Другое немаловажное преимущество трубогиба за-ключается в том, что он одинаково успешно гнет длинную трубу и самые короткие ее отрезки.
Труборез

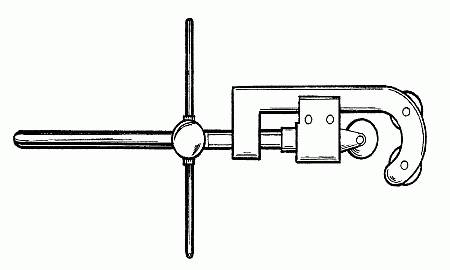

Этот инструмент (рис. 12) используют при резке трубы. Труборез позволяет получить наиболее чистую линию разреза, строго перпендикулярную к ее стенкам.
Рис. 12. Труборез
Резать можно трубы диаметром до 100 мм, так как из 3 дисковых резцов, имеющихся в инструменте наряду со стальной скобой и винтовым зажимом, 1 является подвижным.
Конструктивно труборез представляет собой прочную стальную обойму, рассчитанную на охват труб большого сечения. В обойме закреплены дисковые резцы, изготовленные из прочной высокоуглеродистой стали.
Положение резцов относительно друг друга можно регулировать. Обычно 1 или 2 резца устанавливают на по-движной части обоймы, которая посредством резьбового штока перемещается в плоскости разреза.
В самых простых, но не менее эффективных моделях труборезов подающий шток служит одновременно рукояткой. Преимущество трубореза перед ножовкой заключается в качестве сделанного разреза и в экономии сил и времени, затраченных на выполнение данного вида работы. Никакая, даже самая совершенная, ножовка по металлу не позволит сделать такого чистого и ровного разреза, как труборез. Кроме высокого качества результата, он заметно сокращает время, необходимое, чтобы разрезать трубу большого диаметра.
