Примыкание стен при однорядной системе перевязки выполняют следующим образом. В 1-м ряду кладку примыкающей стены пропускают через основную стену до ее лицевой поверхности и заканчивают тычками и трехчетвертками, если для соблюдения перевязки применяются трехчетвертки и четвертки, либо пропускаемую кладку заканчивают одними трехчетвертками. Во втором ряду к ложкам основной стены примыкает ряд примыкающей стены. Пересечение стен при цепной системе перевязки выполняют попеременно, пропуская ряды кладки одной стены через другую.
При многорядной перевязке 1-й ряд выкладывают так же, как и при однорядной, тычками. При толщине стены, кратной целому кирпичу, во 2-м ряду наружную и внутреннюю версты выкладывают ложками, а забутку – тычками. При толщине стены, кратной нечетному числу кирпичей, 1-й ряд выкладывают тычками на фасад, а ложками внутрь помещения: 2-й ряд, наоборот, ложками на фасад, а тычками внутрь. Последующие 3–6-й ряды выкладывают только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича. При кладке малонагруженных стен на участках под окнами при заполнении каркасных стен допускается использование в забутке половинок и кирпичного боя.
Вертикальное ограничение стены получают, выкладывая первые два ряда с применением трехчетверток в начале 1-го и 2-го рядов. В остальных ложковых рядах неполномерные кирпичи у ограничений чередуют с целыми, кирпич раскладывают, так чтобы ложки перекрывали друг друга на полкирпича. Прямые углы выкладывают с применением трехчетверток и четверток. Начинают кладку угла с двух трехчетверток, из которых каждую кладут ложком в наружную версту соответствующей сопрягаемой стены. Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками. Во 2-м ряду версты выполняют ложками, а забутку – тычками.
Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов. Примыкания внутренних стен к наружным при неодновременном возведении их можно выполнять в виде вертикальной многорядной или однорядной штрабы. В этих случаях в наружные стены для укрепления кладки закладывают три стальных стержня диаметром 8 мм, которые располагают не реже чем через 2 м по высоте кладки, а также в уровне каждого перекрытия. Они должны иметь длину не менее 1 м от угла примыкания и заканчиваться анкером. Часто кладку наружной стены выполняют из керамического кирпича толщиной 65 мм или кирпича (камней) толщиной 138 мм, а кладку внутренних стен – из утолщенного кирпича толщиной 88 мм. При этом примыкание внутренних стен к наружным перевязывают через каждые три ряда кирпичей толщиной 88 мм. Тонкие, в полкирпича или один кирпич, стены внутри зданий кладут после наружных капитальных. Для присоединения их к капитальной стене устраивают паз, в который заводят тонкую стену.
Существует и иной способ сопряжения, когда паз не оставляют, а в швы капитальной стены в процессе кладки для связи с примыкающими стенами закладывают стержни арматуры.
Кладку выступов стен (пилястр) выполняют по однорядной или многорядной системе перевязки, если ширина пилястры 4 кирпича и более, а при ширине пилястры до 3 1/2 кирпича – по трехрядной системе перевязки, как кладку столбов. При этом для перевязки выступа с основной стеной, в зависимости от размера пилястры, используют неполномерные или целые кирпичи, применяя приемы раскладки кирпичей, рекомендуемые для перевязки примыканий (пересечений) стен.
Кладку стен с нишами (например, для размещения приборов отопления), выполняют с применением тех же систем перевязки, что и для сплошных участков. При этом ниши сооружают, прерывая в соответствующих местах внутреннюю версту, а в местах углов ниши для связи их со стеной укладывают неполномерные и тычковые кирпичи.
Кладка стен с каналами. При кладке стен приходится одновременно устраивать в них газоходы, вентиляционные и другие каналы. Их размещают, как правило, во внутренних стенах здания: в стенах толщиной 38 см – в один ряд, а в стенах толщиной 64 см – в два ряда. Сечение каналов обычно бывает 140 х 140 мм (1/4 х 1/4 кирпича), а дымовых каналов больших печей и плит – 270 х 140 мм (172 х 72 кирпича) или 270 х 270 мм (1 х 1 кирпич). Газовые и вентиляционные каналы в стенах из кирпича, полнотелых и пустотелых бетонных камней выкладывают из керамического полнотелого кирпича с соответствующей перевязкой кладки канала с кладкой стены (рис. 13 а, б). Толщина стенок каналов должна быть не менее полкирпича; толщина перегородок (рассечек) между ними – не менее четверти кирпича. Каналы делают вертикальными. Допускаются отводы каналов на расстояние не более 1 м и под углом не менее 60° к горизонту. Сечение канала на участке увода, измеряемое перпендикулярно к оси канала, должно быть одинаково с сечением вертикального канала. Кладку наклонных участков выполняют из отесанных под определенным углом кирпичей, остальных участков – из целых кирпичей.

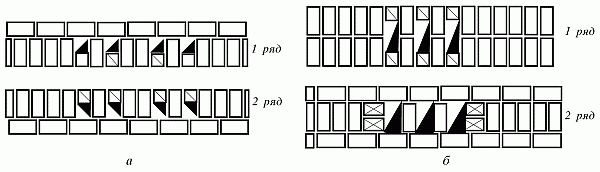

Рис. 13. Каналы в стенах толщиной: а – 1 1/2 кирпича; б – 2 кирпича
Дымовые и вентиляционные каналы выкладывают на тех же растворах, что и внутренние стены здания. В малоэтажных зданиях дымовые трубы выкладывают на глино-песчаном растворе, состав которого определяют в зависимости от жирности глины. Во всех местах, где деревянные части подходят близко к дымовым каналам (дымовым трубам), устраивают разделки из несгораемых материалов (кирпича, асбеста) и увеличивают толщину стенок канала. Такую же разделку делают в местах, где конструкции приближены к вентиляционным каналам, проходящим рядом с дымовыми. Разделки между деревянными конструкциями здания (балками перекрытий) и дымовым каналом, т. е. внутренней поверхностью газохода, должны быть не менее 38 см, если конструкции не защищены от возгорания, и не менее 25 см, если они защищены.
Участки кирпичных стен с каналами выкладывают, предварительно разметив их на стене по шаблону – доске с вырезами, соответствующими расположению и размерам каналов на стене. Этим же шаблоном периодически проверяют правильность размещения каналов. При возведении стен в каналы вставляют инвентарные буйки в виде пустотелых коробок из досок или другого материала. Сечение буйка равно размерам канала, а высота его – 8–10 рядам кладки.
Кладка стен при заполнении каркасов. Такие стены выкладывают с применением тех же систем перевязки и приемов труда, что и при кладке обычных стен. Крепление кладки к каркасу выполняют в соответствии с проектом. Обычно для этого укладывают в швы кладки стержни арматуры и прикрепляют их к закладным деталям каркаса.
Кладка столбиков под лаги. При устройстве дощатых полов первых этажей между грунтом и полом делают подполье, предохраняющее пол от грунтовой сырости. Доски пола настилают по лагам, укладываемым на кирпичные столбики сечением в один кирпич. Применение силикатного кирпича и искусственных камней, прочность которых уменьшается при увлажнении, не допускается. Столбики устанавливают на плотный грунт или на бетонное основание. На насыпной грунт их ставить нельзя, так как из-за возможной осадки хотя бы одного-двух столбиков пол провиснет и будет зыбким. Столбики, возведенные на грунте, должны быть выше уровня грунта в подполье на 2 ряда кладки. До начала кладки размечают места установки столбиков, причем крайние ряды столбиков, по которым будут уложены лаги вдоль стен, устанавливают к ним вплотную, а крайние столбики каждого ряда – с отступом на полкирпича. Кладку столбиков лучше выполнять с однорядной перевязкой вдвоем. Один человек подготавливает место, раскладывает кирпич и подает раствор, другой ведет кладку. Верх столбиков должен располагаться на одном уровне, соответственно заданной отметке. Кладку проверяют 2-метровой рейкой и уровнем, которые прикладывают к столбикам во всех направлениях.
Кладка столбов и простенков. Многорядная система перевязки при кладке столбов запрещается потому, что она не обеспечивает монолитности и требуемой прочности столбов. Однорядная система перевязки со сдвигом чередующихся рядов на четверть кирпича, что достигается укладкой трехчетверток для перевязки вертикальных швов во всех рядах, невыгодна для кладки столбов, так как при таком способе кладки приходится применять большое количество трехчетверток. Такая кладка выполняется из целого кирпича с добавлением лишь некоторого количества половинок. При этой системе кладки допускается совпадение наружных вертикальных швов в трех рядах кладки по высоте. Тычковый ряд при этом кладут через 3 ложковых ряда. Для такой кладки требуется наименьшее количество неполномерного кирпича.
Кладка стен облегченных конструкций. При возведении наружных стен в целях экономии кирпича и снижения массы здания, наряду с кладкой из легкого пустотелого и пустотелого эффективного кирпича, керамических и легкобетонных пустотелых камней, пеносиликатных камней, применяют облегченные кладки, в которых часть камней заменяют легким бетоном, засыпками или воздушными прослойками. Применяют также кладки на теплых растворах, приготовленных на пористом песке.
Кладку стен облегченной конструкции выполняют с расшивкой швов с фасадной стороны. В подоконных участках наружных стен, на участках у обреза цоколя для защиты их от увлажнения верхние 2 ряда выкладывают сплошной кирпичной кладкой. Облегченная кирпично-бетонная кладка состоит из двух стенок толщиной в четверть кирпича и легкого бетона, укладываемого между ними. Стенки связывают тычковыми рядами, заходящими в бетон на три кирпича и располагаемыми через каждые 3 или 5 ложковых рядов кладки.
Тычковые ряды (диафрагмы) можно размещать в одной плоскости и вразбежку в шахматном порядке, в зависимости от принятой толщины стены, которая может быть от 380 до 680 мм. Вместо сплошных тычковых рядов связь между продольными стенками допускается осуществлять отдельными кирпичами, укладываемыми в продольных стенках тычками не реже чем через 2 ряда по высоте и не реже чем через два кирпича, уложенных ложками по длине продольных стенок.
Кирпично-бетонную кладку применяют при строительстве зданий высотой до четырех этажей. Состав легкого бетона выбирают в зависимости от этажности строящегося здания, качества заполнителей и марки цемента. Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. Если тычковые ряды располагают вразбежку, то выкладывают сначала наружную тычковую версту и внутреннюю ложковую, затем 2 наружных и 2 внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетона. Закончив укладку бетона в этот пояс, вновь выводят по 3 ряда кладки, причем сначала наружную ложковую версту, а потом внутреннюю, в которой первым кладут тычковый ряд, а затем 2 ложковых. Далее процесс кладки повторяется.
Облегченная колодцевая кладка состоит из двух продольных стенок толщиной в четверть кирпича каждая, расположенных друг от друга на расстоянии 140–340 мм и соединенных между собой через 650–1200 мм по длине поперечными стенками толщиной в четверть кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд. Образующиеся колодцы между продольными и поперечными стенками заполняют легкими засыпными минеральными теплоизолирующими материалами (щебень и песок легких горных пород, керамзит, шлак) и легкобетонными вкладышами в виде камней. Засыпку укладывают слоями толщиной 110–150 мм, а уплотняют послойным трамбованием и поливают раствором через каждые 100–500 мм по высоте.
Кирпичная кладка с облицовкой теплоизоляционными плитами имеет толщину 1 1/4 и 1 1/2 кирпича. Стену с внутренней стороны утепляют пеносиликатными и другими плиточными теплоизолирующими материалами, которые устанавливают либо вплотную к плитке, либо с отступом от нее на 30 мм, создавая воздушную прослойку между кладками и плитами. Способы крепления плиточного утеплителя к кирпичной кладке зависят от материала плит и их размеров. Кладку с уширенными швами применяют при возведении стен из кирпича или легкобетонных камней. Уширенный шов располагается ближе к наружной поверхности стены. Его заполняют неорганическими теплоизоляционными материалами или раствором (если кладку выполняют на легких растворах, приготовляемых на пористых заполнителях).
Кладка перемычек и арок. Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если нагрузка от перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м применяют железобетонные ненесущие или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности с арматурными стержнями для поддержания кирпичей нижнего ряда. Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада. С этой же целью при пролетах до 3,5–4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами). При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.
Рядовые перемычки. Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки 4–6 рядов кладки, а длина – на 50 см больше ширины проема. Для кладки перемычек применяют раствор марки не ниже 25. Под нижний ряд кирпича в перемычке в слое раствора толщиной 2–3 см укладывают не менее трех стержней арматуры из круглой стали диаметром не менее 6 мм, обычно из расчета по одному стержню сечением 0,2 см2 на каждые полкирпича толщины стены, если по проекту не требуется более сильного армирования. Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см и загибают вокруг кирпича (рис. 14).

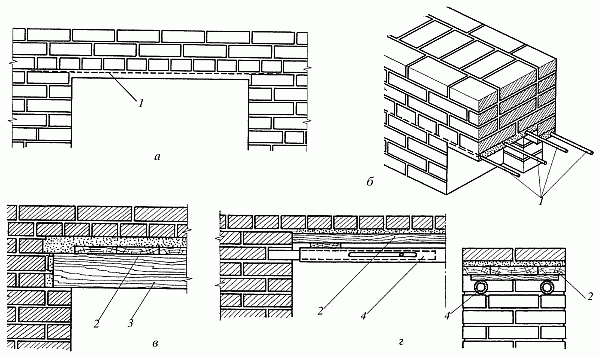

Рис. 14. Кладка рядовых перемычек: а – фасад; б – разрез; в – кладка по дощатой опалубке; г – кладка на инвентарных кружалах; 1 – арматурные стержни; 2 – доски; 3 – деревянные кружала; 4 – трубчатые кружала
Рядовые перемычки делают с применением временной опалубки из досок толщиной 40–50 мм. По ней расстилают раствор, в который затем втапливают арматурные стержни. Концы опалубки опирают на кирпичи, выпущенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки. Если ширина проема больше 1,5 м, то под опалубку в середине подставляют стойку или опалубку опирают на деревянные кружала (доски, поставленные на ребро). Применяют инвентарные трубчатые опоры-кружала. Их делают из двух отрезков труб диаметром 48 мм, вставленных в третий отрезок трубы диаметром 60 мм. При закладке кружал трубы раздвигают, так чтобы концы меньшего диаметра заходили внутрь борозд, оставленных в кладке. На каждый проем ставят два кружала; их можно устанавливать и в том случае, когда в проеме уже есть оконные и дверные блоки. При других типах кружал проем можно заполнять блоками только после снятия опалубки перемычки.
